Lazerli kesish uskunasi AFX-6015 6000W — Rasm 1 / 121 / 12
Metallga ishlov berish

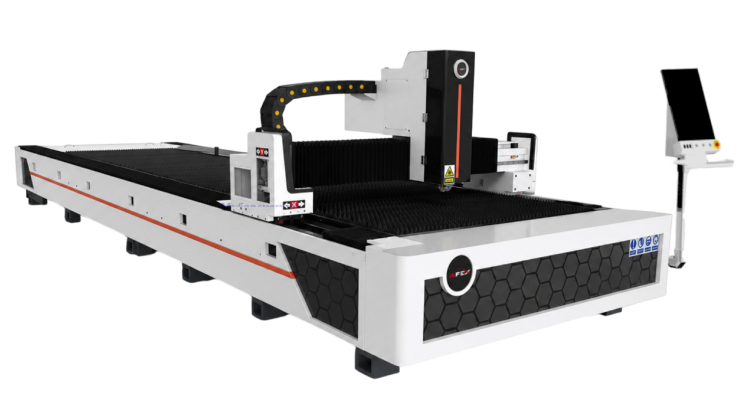

Lazerli kesish uskunasi AFX-6015 6000W

Raycus 6000W · Raytools BS6K-CAT · 80KVA

Individual taklif
Lazer manbai
Raycus 6000W
Fokuslash lazer boshi
Raytools BS6K-CAT
Kuchlanish stabilizatori
80KVA
Nominal quvvat
8.5 kW
Ot kuchi (Horsepower)
5 HP
Elektr ta’minoti
380V 50Hz
Narx

Tavsif

Uskuna haqida

01

Umumiy ko‘rsatkichlar

18 parametr
Umumiy ko‘rsatkichlar
Elektr ta’minoti
380V 50Hz
Boshqaruv tizimi
Raytools XC3000S
Lazer manbai
Raycus 6000W
Fokuslash lazer boshi
Raytools BS6K-CAT
Servo motor
Delta
Uzatish tizimi
YYC shesternya va rels
Suv sovutgich (chiller)
Hanli 6000W, 220V
Stanina (karkas)
Sanoat mustahkam karkas
Elektr qismlar
Delixi
Ishchi platforma (ish stoli)
6050 x 1530 mm
Pnevmatik tizim
Avtomatik
Moylash tizimi
Avtomatik
Reduktor
Shimpo
O’q yo’naltiruvchisi (rels)
Hiwin
Klapan
SMC proporsional
Suvutish ventilyatori
3 kVt, 380V
Sovutish tizimi
Elektr qismlar uchun kondisioner
Kuchlanish stabilizatori
80KVA, 380V

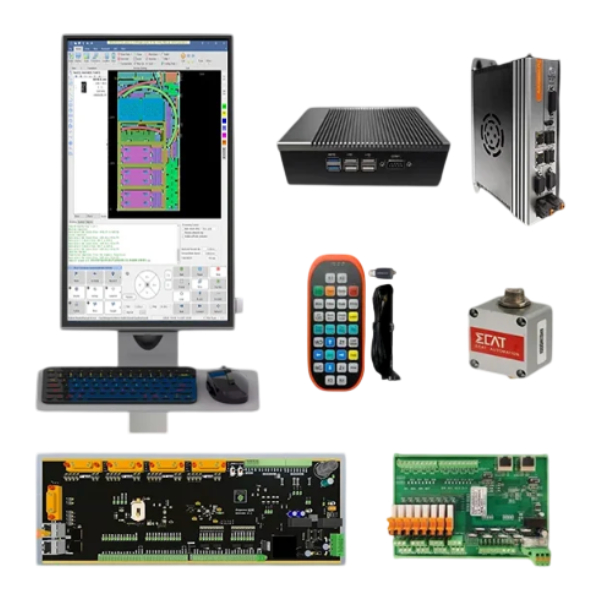

Raytools XC3000S boshqaruv tizimi

  • Raytools XC3000S — metall listlarni lazer yordamida kesish uchun mo‘ljallangan zamonaviy CNC boshqaruv tizimi. Tizim lazer kesish jarayonini yuqori aniqlik va barqarorlik bilan boshqarib, ishlab chiqarish samaradorligini oshiradi.
  • Afzalliklari:
  • Qulay va intuitiv sensorli interfeys.
  • DXF, AI va boshqa keng tarqalgan fayl formatlarini qo‘llab-quvvatlaydi.
  • Kesish yo‘nalishini avtomatik optimallashtirish funksiyasi.
  • Teshik ochish va kontur kesish jarayonlarini avtomatik boshqarish.
  • Servo dvigatellar va lazer manbalari bilan keng moslik.
  • Material sarfi va ishlab chiqarish vaqtini kamaytiradi.
  • Yuqori tezlikda va aniq kesishni ta’minlaydi.
  • Masofadan diagnostika va texnik xizmat ko‘rsatishni qo‘llab-quvvatlaydi.
  • Qo‘llanilishi:
  • Tolali lazerli metall kesish uskunalarida uglerodli po‘lat, zanglamaydigan po‘lat, alyuminiy, mis va boshqa metall materiallarni yuqori aniqlikda kesish uchun ishlatiladi.

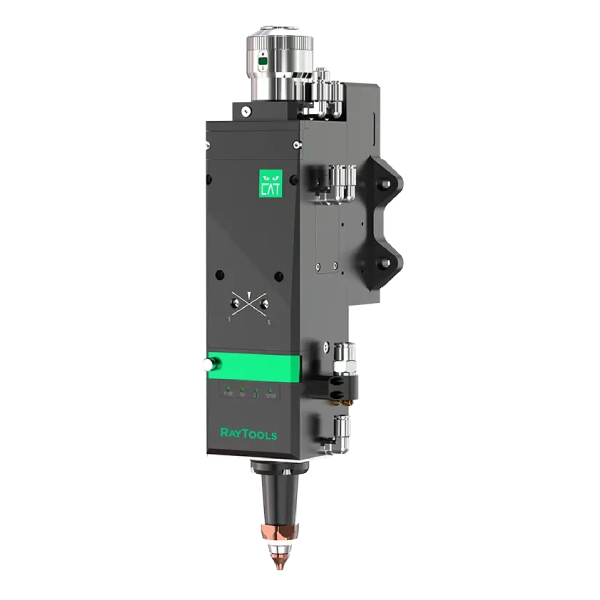

Raytools BS06K-CAT lazer kesish boshi

Raytools BS06K-CAT lazer kesish kallagi Raytools BS06K-CAT — 6 kVtgacha bo‘lgan tolali lazer manbalari bilan ishlash uchun mo‘ljallangan yuqori aniqlikdagi aqlli avtomatik fokusli lazer kesish kallagi. EtherCAT shina aloqasi orqali tezkor va aniq boshqaruvni ta'minlaydi, bu esa kesish sifatini va ishlab chiqarish samaradorligini oshiradi. Qurilma QBH, QD va G5 interfeyslarini qo‘llab-quvvatlab, ko‘plab lazer manbalari bilan mos ishlaydi. Afzalliklari:
  • 6 kVtgacha lazer quvvatini qo‘llab-quvvatlaydi.
  • EtherCAT orqali yuqori tezlikdagi ma'lumot almashinuvi.
  • Avtomatik fokuslash tizimi material qalinligiga moslashadi.
  • 4 qavatli himoya linzalari optik qismlarning xizmat muddatini uzaytiradi.
  • Harorat, gaz bosimi va boshqa parametrlarni real vaqt rejimida monitoring qilish imkoniyati.
  • Yuqori kesish sifati, barqarorlik va aniqlik.
  • Uglerodli po‘lat, zanglamas po‘lat, alyuminiy va boshqa metallarni kesish uchun mos.
BS06K-CAT modeli zamonaviy metall kesish uskunalari uchun ishonchli yechim bo‘lib, yuqori tezlikda va yuqori sifatli kesishni ta'minlaydi.
02

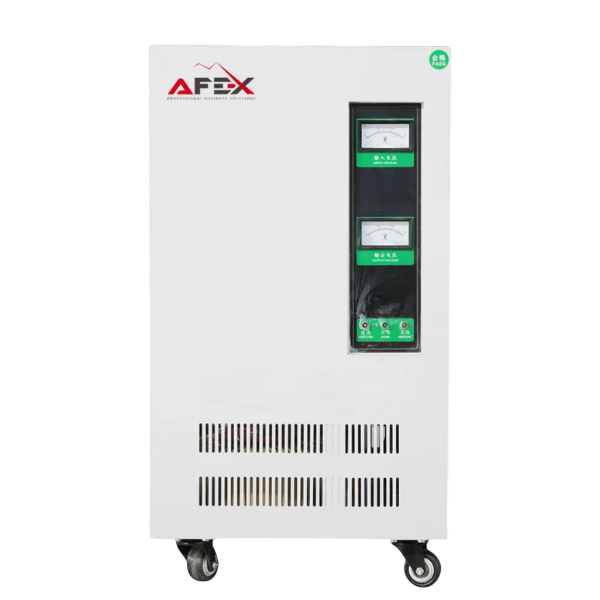

Kuchlanish Stabilizatori

13 parametr
Kuchlanish Stabilizatori
Nominal quvvat
80 kVA
Kirish kuchlanishi (V)
Liniya 380V ±20% / Faza 220V ±20%
Chiqish kuchlanishi (V)
380V ±(1-5)% (sozlanishi)
Samaradorlik
≥98%
Javob vaqti
≤100 ms
Ish chastotasi
50 Hz - 60 Hz
Izolyatsiya klassi
F, Maksimal harorat: 155°C
Izolyatsiya mustahkamligi
2000 V, bir daqiqa davomida buzilish yo'q
Ish rejimi
To'liq avtomatik; uzoq muddatli ishlash; quvvat/stabilizator erkin o'tish
Displey
Tok va kuchlanish LED raqamli displey;
Atrof-muhit harorati
-10°C dan +45°C gacha, eng yuqori oylik o'rtacha harorat 35°C dan past
Stabillash aniqligi
±(1-5)% (sozlanishi)
Himoya klassi
IP21
03

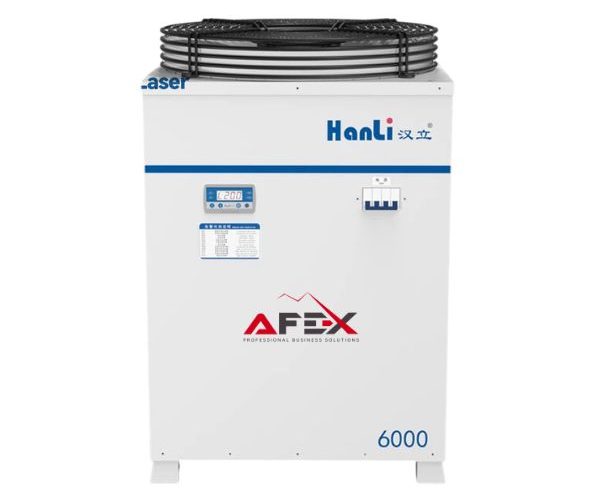

Chiller Hanli 6000 (suv sovutish uskunasi)

13 parametr
Chiller Hanli 6000 (suv sovutish uskunasi)
Elektr ta’minoti
3 fazali, 380V / 50Hz
Nominal quvvat
8.5 kW
Ot kuchi (Horsepower)
5 HP
Sovutish gazi
R32
Past harorat chegarasidagi suv haroratini sozlash diapazoni
21–32 ℃
Past harorat konturidagi oqim tezligi
60–66 L/min
Yuqori harorat konturidagi oqim tezligi
2.0 L/min
Ish bosimi
3.5 bar
Ko‘tarish balandligi
35 m
Suv haroratini nazorat qilish aniqligi
±1 ℃
Suv tankeri hajmi
43 L
Uskuna o‘lchamlari
715 × 610 × 950 mm
Sof vazni
102 kg

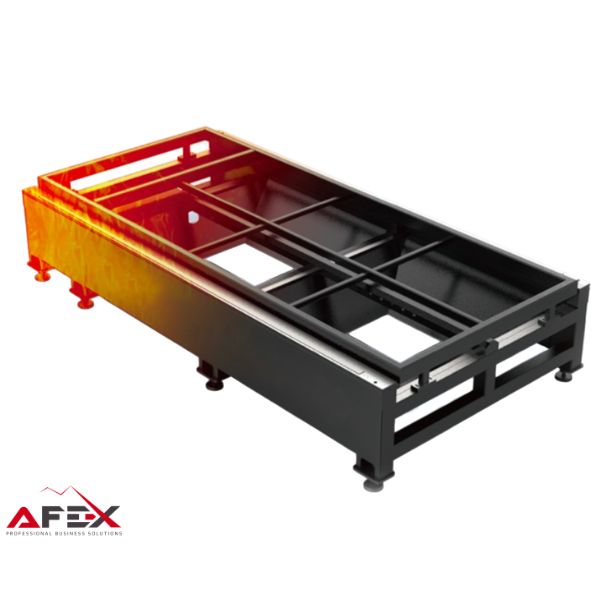

Uskuna karkasi

Lazerli kesish uskunasining mustahkam karkasi maksimal barqarorlikni ta'minlash maqsadida eskirishga qarshi murakkab qayta ishlash jarayonidan o'tkaziladi. Ushbu jarayon:

  • 1600°C yuqori haroratli bir xil issiqlik bilan ishlov berish,
  • 24 soat davomida pechda sekin sovutish (toblash) va
  • aniq CO2 himoya gazli payvandlash texnologiyasini o'z ichiga oladi.

Natijada, karkasning ichki stresslari butunlay bartaraf etilib, uzoq yillar davomida deformatsiyasiz va mukammal geometrik aniqlikni kafolatlanadi.

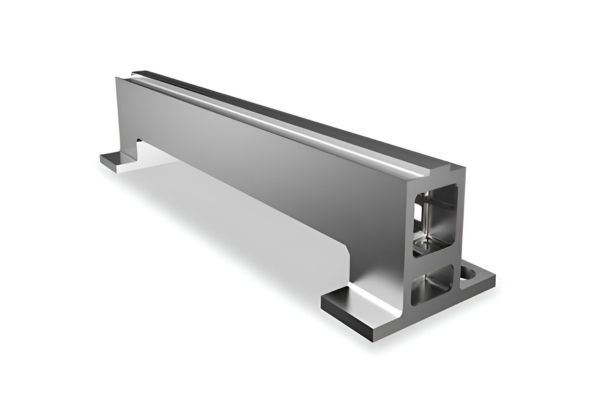

Monolit quyma alyuminiy balka

Lazerli kesish uskunasining yuqori tezlikdagi harakati uchun maxsus ishlab chiqarilgan monolit quyma alyuminiy balkalar hech qanday deformatsiyasiz, yengil vazn va yuqori mustahkamlikni birlashtiradi.

Ushbu yengil ko'ndalang balkalar uskunaning tezroq harakatlanishiga imkon yaratib, ishlov berish tezligi va sifatini sezilarli darajada oshiradi.

Afzalliklari:

• Yuqori tezlik: Yengil konstruksiya dastgohning tez sur'atlarda harakatlanishini ta'minlab, kesish unumdorligini oshiradi.

• Yuqori unumdorlik: Aviakosmik sanoati texnologiyalari asosida ishlab chiqarilgan alyuminiy profil balkalar uskunaning dinamik samaradorligini kafolatlaydi, ishlov berish sifatini saqlagan holda unumdorlikni keskin oshiradi.

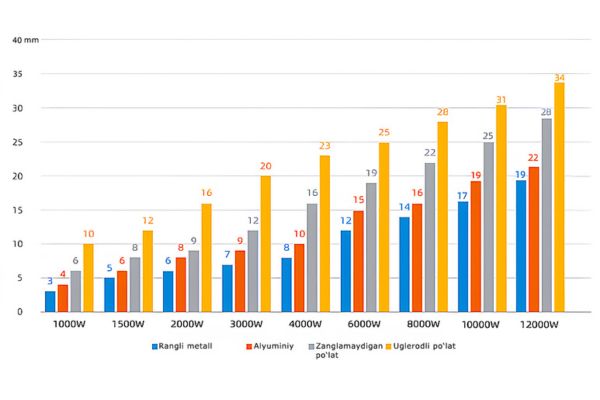

Lazer quvvati bo‘yicha kesish qalinligining tavsiya etilgan diapazoni

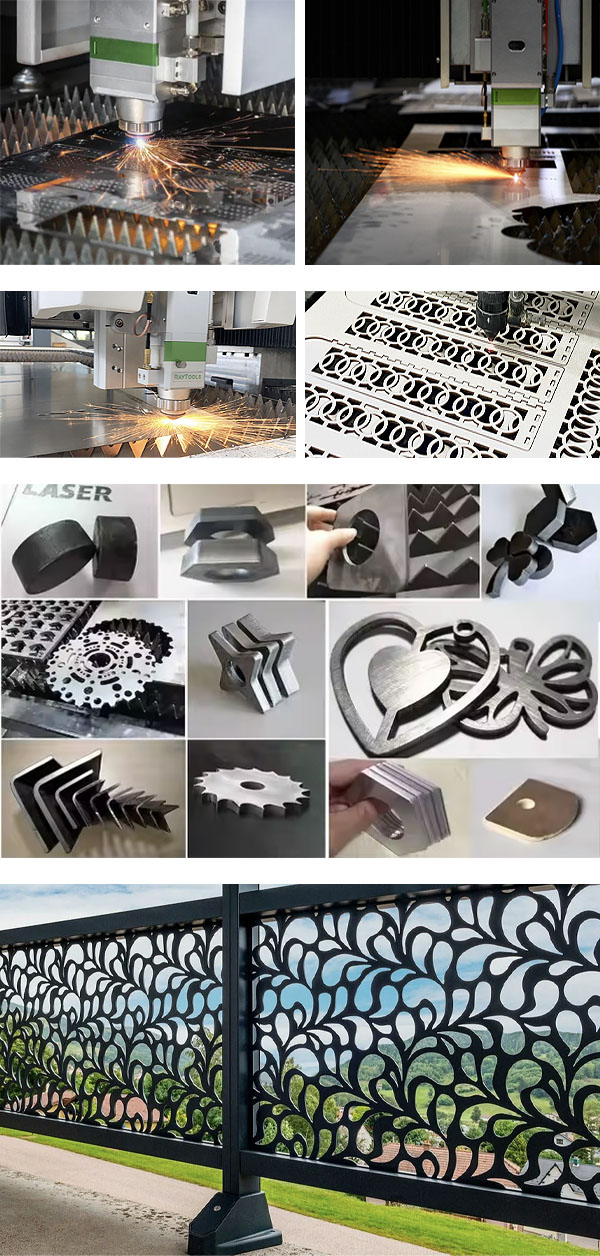

Lazer kesish uskunasi ishlari

AFEX · KONSULTATSIYA
Operatorlar onlayn

Tezkor narx so‘rovi

Ismingiz va telefon raqamingizni qoldiring — qolganini mutaxassisimiz hal qiladi.

UskunaLazerli kesish uskunasi AFX-6015 6000W

Ma’lumotlaringiz uchinchi shaxslarga berilmaydi

Texnik xususiyatlar

Ma’lumotlar ishlab chiqaruvchi tomonidan taqdim etilgan; konfiguratsiya buyurtmaga qarab o‘zgarishi mumkin.

Umumiy ko‘rsatkichlar

18 parametr
Elektr ta’minoti
380V 50Hz
Boshqaruv tizimi
Raytools XC3000S
Lazer manbai
Raycus 6000W
Fokuslash lazer boshi
Raytools BS6K-CAT
Servo motor
Delta
Uzatish tizimi
YYC shesternya va rels
Suv sovutgich (chiller)
Hanli 6000W, 220V
Stanina (karkas)
Sanoat mustahkam karkas
Elektr qismlar
Delixi
Ishchi platforma (ish stoli)
6050 x 1530 mm
Pnevmatik tizim
Avtomatik
Moylash tizimi
Avtomatik
Reduktor
Shimpo
O’q yo’naltiruvchisi (rels)
Hiwin
Klapan
SMC proporsional
Suvutish ventilyatori
3 kVt, 380V
Sovutish tizimi
Elektr qismlar uchun kondisioner
Kuchlanish stabilizatori
80KVA, 380V

Kuchlanish Stabilizatori

13 parametr
Nominal quvvat
80 kVA
Kirish kuchlanishi (V)
Liniya 380V ±20% / Faza 220V ±20%
Chiqish kuchlanishi (V)
380V ±(1-5)% (sozlanishi)
Samaradorlik
≥98%
Javob vaqti
≤100 ms
Ish chastotasi
50 Hz - 60 Hz
Izolyatsiya klassi
F, Maksimal harorat: 155°C
Izolyatsiya mustahkamligi
2000 V, bir daqiqa davomida buzilish yo'q
Ish rejimi
To'liq avtomatik; uzoq muddatli ishlash; quvvat/stabilizator erkin o'tish
Displey
Tok va kuchlanish LED raqamli displey;
Atrof-muhit harorati
-10°C dan +45°C gacha, eng yuqori oylik o'rtacha harorat 35°C dan past
Stabillash aniqligi
±(1-5)% (sozlanishi)
Himoya klassi
IP21

Chiller Hanli 6000 (suv sovutish uskunasi)

13 parametr
Elektr ta’minoti
3 fazali, 380V / 50Hz
Nominal quvvat
8.5 kW
Ot kuchi (Horsepower)
5 HP
Sovutish gazi
R32
Past harorat chegarasidagi suv haroratini sozlash diapazoni
21–32 ℃
Past harorat konturidagi oqim tezligi
60–66 L/min
Yuqori harorat konturidagi oqim tezligi
2.0 L/min
Ish bosimi
3.5 bar
Ko‘tarish balandligi
35 m
Suv haroratini nazorat qilish aniqligi
±1 ℃
Suv tankeri hajmi
43 L
Uskuna o‘lchamlari
715 × 610 × 950 mm
Sof vazni
102 kg

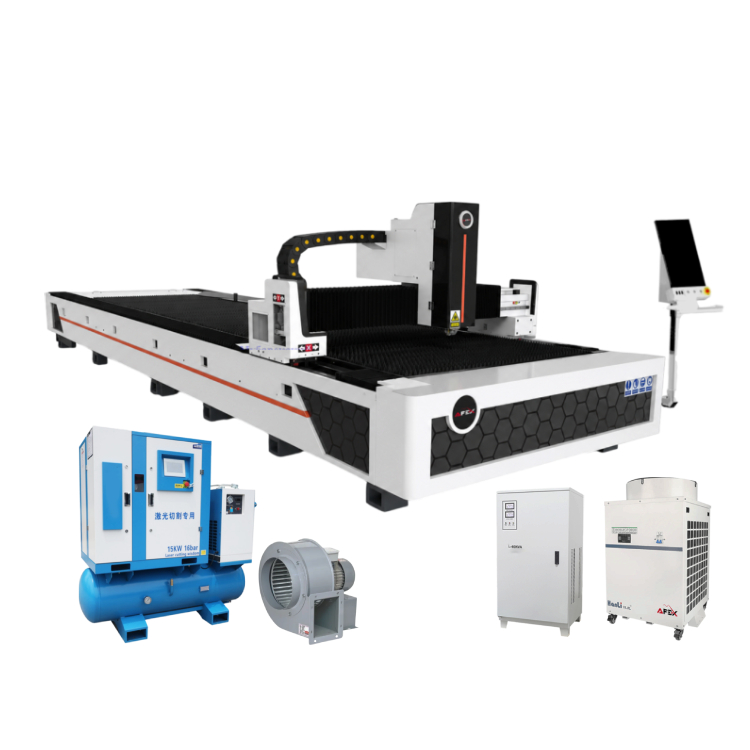

Komplektatsiya

Uskuna tarkibiga kiruvchi jihozlar. Har birining texnik ko‘rsatkichlari yuqoridagi bo‘limda.

  • Kuchlanish Stabilizatori01

    Kuchlanish Stabilizatori

    13 parametr

    • Nominal quvvat: 80 kVA
    • Kirish kuchlanishi (V): Liniya 380V ±20%
    Ko‘rsatkichlar
  • Chiller Hanli 6000 (suv sovutish uskunasi)02

    Chiller Hanli 6000 (suv sovutish uskunasi)

    13 parametr

    • Elektr ta’minoti: 3 fazali
    • Nominal quvvat: 8.5 kW
    Ko‘rsatkichlar

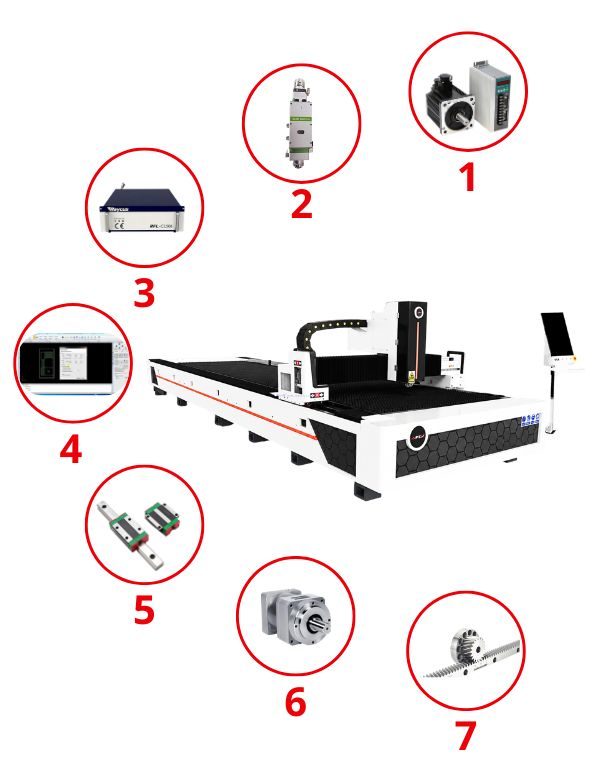

  • Lazer kesish uskunasi qismlari va qo'shimcha jihozlar

    7 ta qism

    1. 1Servo dvigatel boshqaruv bloki
    2. 2Raytools lazer boshi
    3. 3Raycus lazer manbai
    4. 4Raytools boshqaruv tizimi
    5. 5HIWIN Chiziqli yo‘naltiruvchi
    6. 6Yaponiya Shimpo reduktori
    7. 7Tayvan YYC rack uzatmasi

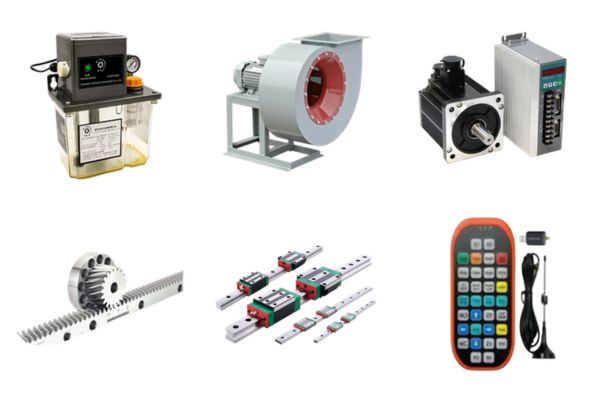

  • Uskuna tarkibidagi jihozlar

    6 ta qism

    1. 1Moylash tizimi
    2. 2Havo tortish uskunasi
    3. 3Delta servo motor
    4. 4Tayvan YYC rack uzatmasi
    5. 5HIWIN Chiziqli yo‘naltiruvchi
    6. 6Masofadan boshqarish pulti

Video

Uskunaning ishlash jarayoni.

Yetkazib berish va ishga tushirish

Konsultatsiyadan ishga tushirishgacha — jarayon to‘rt bosqichda, shartnoma asosida.

  1. 1

    Konsultatsiya

    Ehtiyojingizni aniqlab, konfiguratsiya va tijorat taklifini tayyorlaymiz.

  2. 2

    Shartnoma

    Muddat, to‘lov tartibi va kafolat shartlari shartnomada qayd etiladi.

  3. 3

    Yetkazib berish

    Uskuna ishlab chiqaruvchidan ob’ektingizgacha yetkaziladi.

  4. 4

    O‘rnatish va o‘qitish

    Mutaxassislarimiz uskunani ishga tushiradi va operatorlarni o‘qitadi.
