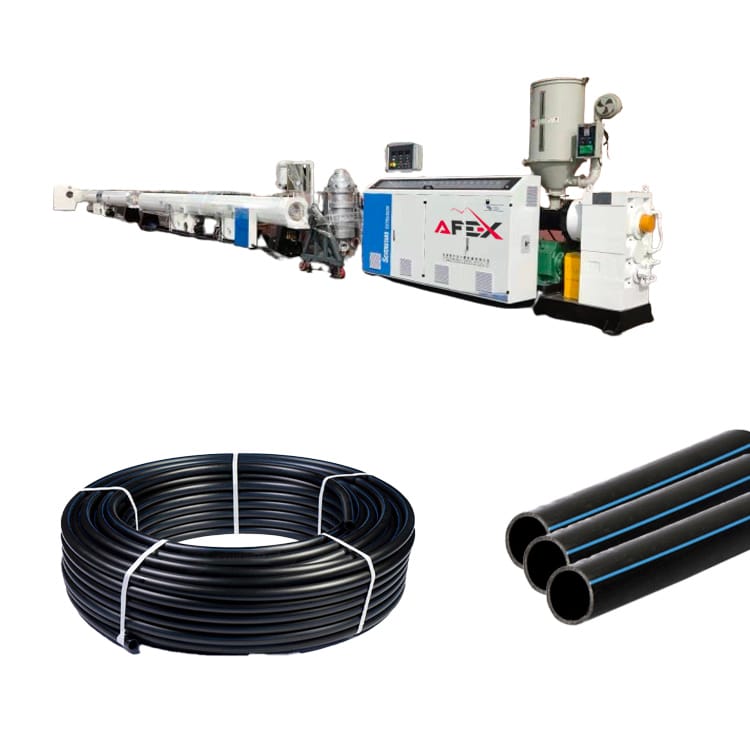

Линия по производству полиэтиленовых труб диаметром 16-63 мм.

Общие данные о линии

• Диаметр трубы: 16 – 20 – 25 – 32 – 40 – 50 – 63 мм
• Производственная мощность: 150-200 кг/час
• Напряжение: 380 В, 50 Гц
• Необходимая мощность: 98 кВт
• Среднее потребление мощности: 78 кВт

Параметры труб

Трубка диаметром 16 мм

• Толщина стенки: 1.0+0.5 мм
• Вес: 46 г/м

Трубка диаметром 20 мм

• Толщина стенки: 1.0+0.5 мм
• Вес: 57 г/м

Трубка диаметром 25 мм

• Толщина стенки: 2.0+0.5 мм
• Вес: 144 г/м

Трубка диаметром 32 мм

• Толщина стенки: 2.0+0.5 мм
• Вес: 188 г/м

Трубка диаметром 40 мм

• Толщина стенки: 2.2+0.5 мм
• Вес: 261 г/м

Трубка диаметром 50 мм

• Толщина стенки: 2.8+0.5 мм
• Вес: 415 г/м

Трубка диаметром 63 мм

• Толщина стенки: 3.5+0.5 мм
• Вес: 654 г/м

Оборудование и устройства в составе линии

• Вакуумный загрузчик
• Сушилка с бункером
• Одношнековый основной экструдер
• Экструдер для цветных линий
• Автоматический фильтр с сеткой и гидравлическая станция масла
• Формы для труб диаметром 16-63 мм
• Вакуумная калибровка и охлаждающий резервуар
• Охлаждающий резервуар
• Оборудование для натяжения труб
• Оборудование для резки
• Двухкомпонентная упаковочная машина
• Лазерная маркировочная машина (опционально)



Технические характеристики Вакуумный погрузчик

Загрузчик служит для загрузки сырья в сушилку с помощью воздуха.

1. Ввод сырья

2. Вакуумная тяговая часть

3. Резервуар для хранения сырья

4. Тяговая труба

5. Сушильный бункер



Статическое давление (максимум)	9800 Pa
Напряжение	380V 50 Hz
Мощность двигателя	1.5 kw
Производственная мощность	10m³ <300KG/час
Размер бункера	10 Литр



Бункерная сушилка

Сырье перед подачей в экструдер сушат, для сушки используется данное оборудование.





Характеристики

• Объем: 160 л
• Производственная мощность: 100 кг
• Мощность вентилятора: 0.25 кВт
• Мощность обогрева: 5.4 кВт
• Максимальная температура: 130 ℃
• Материал контактных частей с пластмассой: Нержавеющая сталь
• Размеры: 1650x650x1650 мм
• Вес: 90 кг







Одношнековый главный экструдер



Общее описание



Основные электрические элементы

• Частотный преобразователь: бренд Delta
• Контактор: Siemens
• Регулятор температуры: японский бренд RKC

Производственная мощность: 200 кг/час
Тип соединения экструдер и формы: с помощью болтов

Преимущества

• Основные компоненты произведены известными брендами высокого уровня
• Контроль качества в реальном времени

Шнек (винт)

• Диаметр: 50 мм
• L/D: 38/1
• Материал: 38CrMoAlA, обработанный азотом
• Нагреватель (обогрев): корпус из нержавеющей стали, литой алюминиевый обогреватель с внешним покрытием
• Зоны нагрева: 5 зон
• Мощность нагрева: 4 кВт x 5 штук

Бочка (Barrel)

• Тип бочки: с подачей материала через трубу; имеется вход для водяного охлаждения
• Охлаждение: с помощью вентилятора
• Точность контроля температуры: ± 1 ℃
• Число охлаждающих частей: 5 штук
• Материал: 38CrMoAlA, обработанный азотом

Трансмиссия

• Мощность основного двигателя: 55 кВт
• Режим регулировки скорости основного двигателя: инвертор Delta
• Скорость основного двигателя: 1500 об/мин

Коробка передач

• Зубья: с жесткой поверхностью
• Вал: японский бренд NSK
• Материал зубьев: 20CrMnTi
• Производитель зубчатых передач: китайская фабрика Guomao







Автоматический масляный фильтр и гидравлическая масляная станция.

Этот фильтр задерживает отходы в пластике, что улучшает качество трубы.

Технические характеристики

• Диаметр элха: 160 мм
• Мощность двигателя: 1.5 кВт
• Материал элха: 40Cr
• Рабочее давление гидравлической системы: 30 МПа
• Объем масляного бака: 40 л







Второй экструдер для цветной линии

Технические характеристики

• Диаметр: 25 мм
• L/D: 25/1
• Производственная мощность: 2-10 кг/час
• Мощность двигателя: 1.5 кВт
• Режим регулировки скорости основного двигателя: инвертор







Формы для труб диаметром 16-63 мм.

Технические характеристики

• Диаметры труб: 16-20-25-32-40-50-63 мм
• Класс давления: 4-20 бар (0.4-2 МПа)
• Материал корпуса формы: Сталь 45 #, термически обработанная и отшлифованная
• Материал внутренней части формы: 40Cr
• Материал калибровочной втулки: Оловянная бронза







Вакуумная калибровка и охлаждающий резервуар

Технические характеристики

• Длина танкера: 6000 мм
• Материал водяного танкера: SUS304
• Материал втулки: Оловянная бронза
• Тип охлаждения: Водяное распыление
• Зоны распыления: 4
• Мощность водяного насоса: 3 кВт x 2 шт.
• Мощность вакуумного насоса: 3 кВт x 2 шт.
• Вакуумное давление: 0.03-0.05 МПа
• Диапазон движения вперед и назад: ±600 мм, с помощью мотора
• Диапазон движения вверх и вниз: 50 мм, с помощью рабочего усилия
• Размеры: 6000x650x1250 мм
• Вес: 1250 кг





Рефрижераторный танкер

Технические характеристики

• Длина танкера: 6000 мм
• Материал танкера: SUS304
• Тип охлаждения: Охлаждение водой
• Регулировка высоты: с помощью рабочего усилия
• Электрические элементы: японский бренд
• Размеры: 6020x480x1250 мм
• Вес: 850 кг







Оборудование для протягивания труб

Он служит для стабильной и синхронной вытяжки полиэтиленовой трубы со скоростью экструдера.

Технические характеристики

• Длина части натяжения: 1200 мм
• Мощность мотора натяжения: 1.5 кВт x 2 шт.
• Скорость натяжения: 0.5-15 м/мин
• Управление скоростью: с помощью инвертора





Режущее оборудование

Оборудование оснащено корпусом, защищенным от пыли и других предметов.

Технические характеристики

• Тип ножа: Автоматический счетчик резака
• Диаметр резки: 16-63 мм
• Тип резки: Резка с защитой от пыли
• Скорость резки: Синхронизация с основной скоростью оборудования
• Мощность мотора: 1.1 кВт
• Материал ножа: Литая сталь
• Максимальная толщина реза: 18 мм
• Максимальная скорость резки: 12 м/мин
• Тип сжатия: Пневматический
• Управление: Компьютерное управление
• Размеры оборудования: 2100x610x1360 мм





Двухкомпонентное упаковочное оборудование

Технические характеристики

• Удобная конструкция, высокий уровень автоматизации, легкость и удобство в эксплуатации
• Регулируемая скорость намотки и внутренний диаметр намотки
• Оснащен автоматическим устройством намотки, обеспечивает ровную и среднюю намотку
• Поддерживает одинаковое натяжение и скорость намотки во время процесса

Характеристики намотки

• Число рулонов: 2 шт.
• Диаметр наматываемых шлангов: 16-63 мм
• Максимальная скорость намотки: 0-12 м/мин
• Внутренний диаметр намотки: 350-900 мм
• Внешний диаметр намотки: 950-1400 мм
• Перемещение намотки: Автоматическое
• Метод размотки: С помощью рабочего усилия
• Рабочее давление воздуха: 0.3-0.6 МПа





Лазерное маркировочное оборудование

По желанию заказчика на линии может быть установлено дополнительное лазерное устройство для записи даты и других надписей. Лазерная линия в стоимость не входит, за нее придется доплатить!



Цены

Производственная линия для производства полиэтиленовых труб: 64,700$
Оборудование для лазерной маркировки: 4,600$
