VMC1160 metallni vertikal frezalash uskunasi — Rasm 1 / 31 / 3
Metallga ishlov berishTovar kodi: 66476806ab636d052d35a23d

VMC1160 metallni vertikal frezalash uskunasi

Uskuna yuqori aniqlikdagi ishlov berish uchun mo‘ljallangan vertikal ishlov beruvchi markaz bo‘lib, metall va boshqa…

Individual taklif
Asosiy motor quvvati
11/15 kw
Kuchlanish
380V 50/60 Hz
Ish stoli o’lchami
1200x600 mm
Uskuna o’lchami
2600x2300x2580 mm
X o‘qi bo‘yicha harakat
1100 mm
Y o‘qi bo‘yicha harakat
600 mm
Narx

Tavsif

Uskuna haqida

Uskuna yuqori aniqlikdagi ishlov berish uchun mo‘ljallangan vertikal ishlov beruvchi markaz bo‘lib, metall va boshqa materiallarga frezalash, burg‘ulash va rezba ochish amallarini bajaradi. Uskunada GSK tizimi taklif etilgan, mijoz ta'labiga binoan Fanuc, Mitsubishi kabi CNC tizimlarni o'rnatish imkoniyati ham mavjud. Shuningdek shpindel aylanish tezligi va instrumentlar magazini sonini ham o'zgartirish mumkin.

01

Umumiy ko‘rsatkichlar

19 parametr
Umumiy ko‘rsatkichlar
Ishlab chiqaruvchi
Xitoy
Kuchlanish
380V 50/60 Hz
Asosiy motor quvvati
11/15 kw
Ish stoli o’lchami
1200x600 mm
X o‘qi bo‘yicha harakat
1100 mm
Y o‘qi bo‘yicha harakat
600 mm
Z o‘qi bo‘yicha harakat
600 mm
Ish stoliga tushadigan maksimal yuklanish
800 kg
Shpindel
BT40
T-shaklli uyalar
5-18x120
Shpindel aylanish tezligi
8000 rpm (o’zgartirish mumkin)
X/Y/Z o‘qlari bo‘yicha harakatlanish tezligi
24/24/20 m/min
Kesishdagi oziqlantirish tezligi
10 m/min
Shpindel uchining ish stoli yuzasigacha bo‘lgan masofa
140-640 mm
Joylashish aniqligi
±0.0075 mm
Joylashishning takroriy aniqligi
±0.005 mm
Instrument magazini
24 (Arm) pozitsiya
Uskuna o’lchami
2600x2300x2580 mm
Uskuna o’girligi
7000 kg

Afzalliklari

Osоn texnik xizmat ko'rsatish uchun sodda konstruktsiya va rangli displey, dasturiy boshqaruv, asbob kompensatsiyasi, dasturlarni saqlash va tahrirlash imkoniyatlari bilan yaratilgan tizim.

Uskuna qo’llanilishi

  1. Chiziqli va aylana qirralarini kesish:
Har qanday burchakda yuqori aniqlik bilan chiziqli va aylana qirralarini kesish mumkin, shuningdek, teshiklarni burg'ulash va rezba ochish ham amalga oshiriladi.
  1. Bo'shliq harakati yo'q:
Balli skripka yordamida harakatlantiriladi, yuk ortgani sayin past tezlikda harakatning oldini oladi va bu tezlikni va aniqlikni sezilarli darajada yaxshilaydi.
  1. Yuqori ishonchlilik:
Elektr texnologiyasini qo'llash orqali mexanik tuzilishni soddalashtiradi, ishonchliligini oshiradi va texnik xizmatni osonlashtiradi.
  1. CNC funksiyalari:

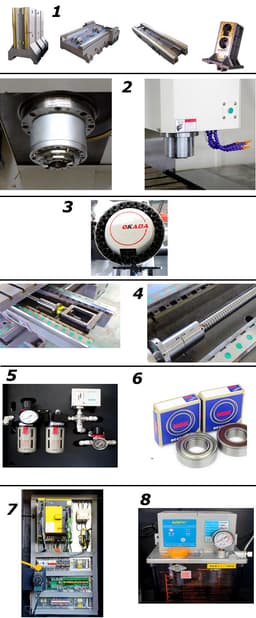

Standart konfiguratsiya turli xil CNC funksiyalarini taqdim etadi, masalan: rangli LCD ekran, turli aylanish funksiyalari, asbobni kompensatsiyalash, dastur saqlash va tahrirlash va boshqalar. Uskuna tarkibi
  1. 1Yuqori sifatli quyma.
  2. Shpindel
Tayvan Mashhur Brendi Spindli Standart tezlik 8000 rpm, ixtiyoriy 10000rpm, 12000rpm. Spindlda markaziy havo puflash tuzilishi mavjud. Spindl bo'shatilganda, markaziy konus tezda yuqori bosimli gaz bilan tozalanadi, bu esa qisish aniqligini va umrini ta'minlaydi.
  1. Avtomatik asbob almashtirgich (Taiwan - OKADA)
Silindr shaklidagi kam mexanizmi, oddiy tuzilishga ega, texnik xizmat ko‘rsatish oson, ishlash muddati uzoq. – Ajratish aniqligi yuqori, ishdan chiqish kam  Asbob qopqogi import injenerlik plastmassasidan yasalgan – yengil, mustahkam, oson buzilmaydi Ikki tomondan podshipnikli ajratish qo‘li – past shovqin Barcha elektron almashtirgichlar import original qismlardan yasalgan – sifat kafolatlangan
  1. Tayvan Hiwin/PMI vint va yo'lko'rsatkich relslar:
  • X, Y, Z uch o‘qli yo‘lko‘rsatkichlar (45mm 45mm 45mm) Tayvanning rolikli lineer yo‘lko‘rsatkichlaridan foydalanadi. Ular yuqori tezlik, yuqori qattiqlik, past ishqalanish, past shovqin, past harorat o‘zgarishi kabi xususiyatlarga ega va avtomatik majburiy moylash tizimi orqali mashinaning aniqligi va xizmat muddatini oshiradi.
  • X, Y, va Z yo‘nalishlari bo‘yicha harakat uchun yuqori aniqlikdagi, yuqori mustahkamlikdagi ichki halqali ikki gaykali oldindan siqilgan katta yurishli sharli vintlar ishlatiladi, oziqlantirish tezligi yuqori. Harakat motorlari moslashuvchan mufta orqali to‘g‘ridan-to‘g‘ri vintga ulanadi.
  • Oziqlantirish servo motori oraliqsiz ravishda quvvatni yuqori aniqlikdagi sharli vintga uzatadi, bu esa joylashish aniqligi va sinxronligini ta'minlaydi.
  1. Pnevmatik komponentlar (Tayvan - Airtac):
Elektron displey bilan jihozlangan, bu tizimning barqarorligini oshiradi. Asbobni va shpindelni almashtirishda havo bosimi juda barqaror bo‘ladi va asbob tiqilib qolishi holati yuz bermaydi.
  1. NSK/FAG Podshipniklar:
Podshipniklar: Yaponiyaning NSK va Germaniyaning FAG brendidagi import qilingan podshipniklardan foydalaniladi, bu esa eng yuqori sifat va ishonchlilikni ta'minlaydi.
  1. Moylash tizimi komponentlari (Tayvan - Herg):
PLC boshqaruvi: (Ko‘pgina boshqa yetkazib beruvchilarda qo‘lda boshqariladi) PLC boshqaruvi mavjud bo‘lsa, agar uskunada moy bo‘lmasa, tizim signal beradi va ishlashni to‘xtatadi. Moysiz ishlashga ruxsat berilmaydi, bu esa yo‘lko‘rsatkichlar kabi asosiy qismlarning eskirishini sezilarli darajada kamaytiradi. Katta hajm: 4 litr, bu esa moy quyish chastotasini kamaytiradi.
  1. Xitoy brendi DELIXI Elektr shkafi:
Elektr shkafi (brendga moslashtirilgan tizim). DELIXI elektr qutisi (ixtiyoriy: Schneider brendi bilan almashtirish mumkin).

Qo'shimcha sotib olish va uskunaga o’rnatish mumkin bo’lgan qismlar (so'rov bo'yicha) Shpindelni  yog’ bilan sovutish tizimi Strujka uchun avtomatik konveyer va bak 4-o’q / 5-o’q Asboblar va ish qismlarini o'lchash tizimlari (Renishaw/Xitoy) Elektr paneli uchun konditsioner Yog 'va suvni ajratuvchi (separator) Qisqich (6 dyuym) M16 o'rnatish to'plami (58 dona) Azot balanslash tizimi
