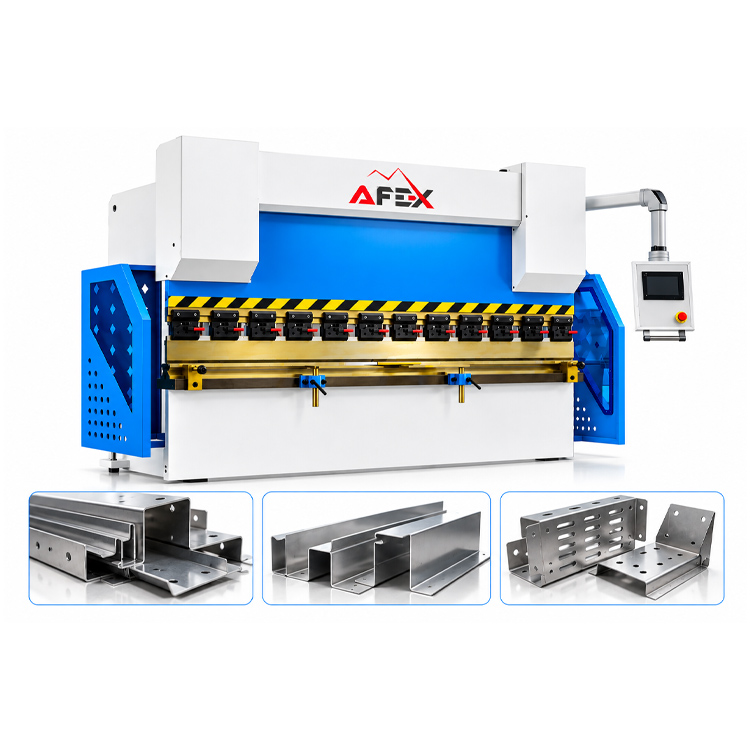

CNC gidravlik list presslash uskunasi

Yuqori aniqlikda metall listlarni bukish uchun mo‘ljallangan elektrogidravlik servo boshqaruvli CNC press-list. U zamonaviy CNC boshqaruv tizimi, ko‘p o‘qli orqa tayanch, Y1/Y2 sinxron boshqaruvi, yuqori aniqlikdagi chiziqli datchiklar va mexanik yoki gidravlik deformatsiyani kompensatsiya qilish tizimi bilan jihozlangan. Uskuna sanoat korxonalarida turli qalinlik va uzunlikdagi metall listlarni aniq va takroriy bukish ishlarini bajarish uchun mo‘ljallangan.

01

Umumiy ko‘rsatkichlar

37 parametr

Parametr

Texnik ko‘rsatkich

Uskuna turi

Elektrogidravlik servo CNC press-list

Nominal bukish kuchi

2200 kN

Maksimal bukish uzunligi

3200 mm

Ustunlar orasidagi masofa

2600 mm

Gidravlik silindr yurishi

200 mm

Maksimal ochilish balandligi

490 mm

Bo‘yin chuqurligi

400 mm

Y1/Y2 takroriy aniqligi

≤ ±0.01 mm

Y1/Y2 joylashish aniqligi

≤ ±0.02 mm

X-o‘q yurishi

600 mm

X-o‘q maksimal tezligi

120 mm/s

X-o‘q joylashish aniqligi

±0.05 mm

R-o‘q yurishi

110 mm

R-o‘q maksimal tezligi

30 mm/s

R-o‘q joylashish aniqligi

±0.10 mm

Asosiy dvigatel quvvati

15 kW

Yuklamasiz harakat tezligi

150 mm/s

Ishchi bukish tezligi

10 mm/s

Qaytish tezligi

150 mm/s

Bukish burchagi xatosi

< ±30′

Grating datchik aniqligi

0.005 mm

CNC boshqaruv tizimi

Delem DA58T

Boshqariladigan o‘qlar

6+1 o‘q

Orqa tayanch

Ko‘p o‘qli CNC back gauge

Deformatsiyani kompensatsiya qilish

Mexanik yoki gidravlik, CNC boshqaruvli

Gidravlik tizim

Rexroth

Chiziqli o‘lchov datchiklari

GIVI

Yuqori bosimli nasos

SUNNY (AQSh)

Servo dvigatel

Inovance / Estun

Asosiy dvigatel

Siemens

Aniqlik vintlari

HIWIN precision ball screw

Yo‘naltiruvchi relslar

HIWIN linear guideway

Elektr komponentlari

Schneider

Gidravlik quvur armaturalari

Germaniya

Zichlagichlar

NOK, Yaponiya

Miqdori

1 dona
