Vafli trubochkalari ishlab chiqarish liniyasi

Liniya haqida

Asosiy uskuna o‘lchami: 3400 × 1700 × 2500 mm

Gaz sarfi: 5–6 kg/soat

Ishchilar soni: 1-2 kishi

Kuchlanish: 380V 50 Hz

Gaz pechli uskuna elektr energiyasi sarfi: 8 kw/soat

Elektr pechli uskuna elektr energiyasi sarfi: 40 kw/soat

Baraban diametri: 1800 mm

Umumiy og‘irligi: 4 tonna

Energiya iste’moli

Siz isitish tizimi uchun gazli yoki to‘liq elektrli variantni tanlashingiz mumkin — ikkala tur ham bir xil narxda taklif qilinadi.

• Gazli pech:
  Gaz sarfi – 5–6 kg/soat
  Elektr quvvati – 8 kVt/soat
• Elektr pech:
  Elektr quvvati – 40 kVt/soat

Afzalliklari

1. Ikki qatlamli xamir tasmasi va ikki qatorli ishlab chiqarish — yuqori unumdorlikni ta’minlaydi.
2. Pech gaz yoki elektr bilan ishlaydi, avtomatik yoqish tizimi mavjud.
3. Avtomatik signalizatsiya tizimi: xavf yuzaga kelganda ogohlantiradi va gaz ta’minoti avtomatik to‘xtatiladi.
4. Avtomatik harorat nazorati: issiqlikni samarali saqlab, energiyadan maksimal foydalanish imkonini beradi.
5. Asosiy dvigatel tezligi invertor yordamida boshqariladi.
6. Xamir qatlamining qalinligi sozlanadi.
7. Tayyor tayoqchaning uzunligini o‘zgartirish mumkin.
8. Tayyor tayoqchaning diametri ham sozlanadi, buning uchun faqat o‘rash valini almashtirish kerak.
9. Tayyor vafli tayoqchalar to‘liq yoki qisman ichiga to‘ldirilgan holda tayyorlanishi mumkin.

Vafli trubochkalari diametrlari

Vafli trubochkalari uzunligi

Vaflilarni 16 sm uzunlikgacha ishlab chiqarish mumkin

Uskuna yordamida ishlab chiqarish mumkin bo’lgan barcha vafli turlari va ularning qoliplari

1. Vafli trubochkalari
2. Yostiqcha shaklidagi vafli
3. Yassi vafli

Ishlab chiqarish liniyasi asosan quyidagi qismlardan iborat

• Aralashtirish uskunasi (mikser) — tarkibiy qismlarni, masalan, xamir yoki to‘ldirishni aralashtirish uchun mo‘ljallangan uskuna.
• Vafli ichini to’ldirish uskunasi— mahsulotni to‘ldirish va keyingi bosqichga tashish vazifasini bajaradi.
• Pishirish mashinasi (pech) — vafli trubochkalarni pishirish uchun ishlatiladi.
• Sovutish stoli — mahsulot pishgandan keyin sovutish uchun joy.



Gazli pechli asosiy pishirish uskunasi

Texnik xususiyatlari

Kuchlanish	380V 50 Hz
Asosiy Quvvat	0.37 kVt × 4 ta  0.18 kVt × 2 ta 1.5 kVt × 1 ta
Pishirish Vaqti	Pishirish g’ildiragi bitta siklni yakunlash uchun 1 daqiqa vaqt oladi
Elektr Boshqaruvi	Asosiy mashinadan tashqarida, alohida quti ichida joylashtirilishi kerak
Material	304 zanglamas po‘latdan yasalgan
Uskuna o’lchami	3200 × 1850 × 2250 mm



Vafli ichini to’ldirish uskunasi

Uskuna suyuq massa (suspenziya)ni ta’minlash va mahsulotning markazini to‘ldirish uchun mo‘ljallangan uskuna.

Vafli trubochka ishlab chiqarish liniyasida bu uskunaning vazifalari:

• Suyuqlikli xamir yoki aralashmani (slurry) yetkazib berish — suyuq aralashmani tekis va aniq dozada vafli lenta yoki qolipga qo‘yish.
• Markazdan to‘ldirish — vafli trubochkalarning ichini avtomatik ravishda krem, quyultirilgan sut va boshqa to‘ldiruvchi moddalar bilan markazdan to‘ldirish, shunda mahsulot teng va mazali chiqadi.

Ya’ni, bu mashina ishlab chiqarish jarayonida ikkita muhim ishni bajaradi: xamirni tayyorlash va taqsimlash hamda trubochkani ichidan to‘ldirish.

To’ldirish turlari

Texnik xususiyatlari

Kuchlanish	380V 50 Hz
Motor Quvvati	0.18 kVt × 1 ta, 0.25 kVt × 3 ta
Avtomatik harorat boshqaruvi	Elektr isitish quvuri yordamida
Xamir tanki sig‘imi	30L / 60 kg (45 daqiqa)
To‘ldirish materiali sig‘imi	50L / 100 kg
Harakatlanish g’ildirakli	Mavjud
O’lchamlari	1350 × 500 × 1460 mm
Qadoqlash Hajmi	1380 × 785 × 1730 mm



Mikser

Mikser — bu xamir yoki boshqa aralashmalarni yaxshilab aralashtirish uchun mo‘ljallangan uskunadir.

Vafli trubochka ishlab chiqarish liniyasida mikserning vazifalari:

• Xamir, krem va boshqa komponentlarni teng va bir xil aralashtirish
• Havo aralashishini oldini olish yoki kerakli darajada kiritish
• Tayyorlash jarayonini tezlashtirish va sifatni oshirish

Mikser yordamida xamirning elastikligi va barqarorligi yaxshilanadi, bu esa vafli trubochkalarning sifatiga ijobiy ta’sir qiladi.

Texnik xususiyatlari

Motor quvvati	4 kVt
Sig‘im	150L / 300 kg
Aralashtirish vaqti	20 daqiqa
Material	304 zanglamas po‘lat
Harakatlanish g’ildirakli	Mavjud
O‘lchamlari	950 × 450 × 965 mm

Uskuna ishlashi uchun nasos kerak bo’ladi

Sharli maydalash uskunasi

Sharli maydalash uskunasi quyidagi maqsadlarda ishlatiladi:

• Shakar, un va boshqa qo‘shimchalarni mayda zarrachalarga maydalash
• Xamir yoki to‘ldirish uchun bir xil, silliq va yaxshi aralashma tayyorlash
• Mahsulot sifatini yaxshilash va ishlab chiqarishni optimallashtirish

Texnik xususiyatlari

Motor quvvati	1.5 kVt
Sig‘im	50L / 100 kg
Avtomatik harorat boshqaruvi	Elektr isitish quvuri orqali
Materiali	SUS304
Harakatlanish g’ildirakli	Mavjud
O‘lchamlari	1100 × 580 × 1350 mm

Uskuna ishlashi uchun nasos kerak bo’ladi

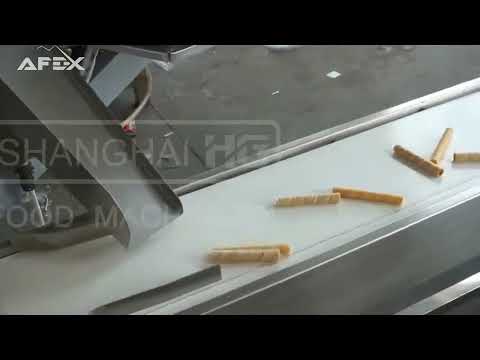

Vafli tayoqchalarini yig‘ish va sovutish uchun konveyer

Texnik xususiyatlari

Asosiy quvvat	0.5 kVt
Foydali konveyer kengligi	230 mm
Material	304 zanglamas po‘lat
Harakatlanish g’ildirakli	Mavjud
O‘lchamlari	2500 × 450 × 750 mm



Rang berish uskunasi

 Uskunasi bu vafli trubochkalarga ikki xil rangdagi naqsh yoki dizayn berish uchun ishlatiladigan uskuna yoki tizimdir.

Vafli ishlab chiqarish liniyasida vazifalari:

• Vafli yuzasiga chiroyli, rang-barang naqshlar yoki chiziqlar chizish
• Har bir qatorda ikki xil rangni bir vaqtda qo‘llash imkonini berish
• Mahsulot ko‘rinishini yaxshilash va mijozlar e’tiborini jalb qilish
• Dizaynni tez va aniq bajarish orqali ishlab chiqarish samaradorligini oshirish
