Strech plyonka ishlab chiqarish uskunasi AFSP-1000

Asosiy uskunalar

• Strech plyonka ishlab chiqarish uskunasi
• Maydalagich
• Avtomatik gilza almashtirgich
• Onlayn qayta ishlash tizimi

Qo’shimcha uskunalar

Mikser (500 kg, quritish funksiyasi bilan)
Chiller 10F
Havo kompressori 0,8 m³

Tayyor mahsulot va qo’llanish sohalari

• Sanoat qadoqlash – yuklarni palletlarga mustahkam o‘rash;

• Oziq-ovqat sektori – mahsulotlarni gigiyenik saqlash va tashish;

• Qurilish sohasi – materiallarni chang va namlikdan himoya qilish;

• Logistika va transport – yuklarni xavfsiz yetkazish;

• Uy xo‘jaligi – kundalik foydalanish uchun.

Konfiguratsiya

• Asosiy uskuna
• Swing tizimi (plyonkani tekislash va yanada bir xil qilish uchun)
• Asosiy elektr shkafi
• Qo‘shimcha elektr shkafi
• Onlayn qayta ishlash bloki (plyonka chet qismini qayta ishlash uchun yuqori quvvatli maydalagich)
• Avtomatik yuklagich (xom ashyoni avtomatik yuklash, ishchi xarajatlarini kamaytirish uchun)
• Kesish valigi (500 mm, 450 mm, 300 mm o‘lchamlar tayyorlash imkoniyati)
• Statik usulda chetni mahkamlash tizimi (sovutish valigida plyonkani mahkamlash uchun)
• Nerxa
• Hujjatlar (foydalanish qo‘llanmasi, invertor qo‘llanmasi va boshqalar)
• To‘liq avtomatik qog‘oz gilza yuklash va tushirish tizimi (tayyor stetch plyonka rulonlarini va qog‘oz gilzani avtomatik yuklaydi)
• Elektrostatik plyonka tekislash moslamasi (asosiy plyonka doirasini kamaytirish va plyonkani yanada bir xil qilish uchun, yangilangan texnologiya)
• 10 dyuymli sensorli ekran

Uskuna chizmasi

Texnik xususiyatlari

Uskuna qismlarining  rasmlari

Ekstruziya komponentlari

“A” tipidagi ekstruziya uskunasi

• Vint (Zhoushan): Vint o‘lchami: φ55 mm, L/D nisbati 30:1, 38CRMOALA materiali, xrom qoplama, azotlash va jilolash ishlovi berilgan.
• Baraban (Zhoushan): 38CRMOALA materiali, xrom qoplama, azotlash va jilolash ishlovi. Alyuminiy qoplamali isitish halqalari yordamida isitiladi.
• Reduktor: 146 turdagi yuqori mustahkam, qattiq sirtli reduktor.
• Asosiy dvigatel quvvati: 15 kVt.
• Invertor: 15 kVt.

“B” tipidagi ekstruziya uskunasi

• Vint (Zhoushan): Vint o‘lchami: φ75 mm, L/D nisbati 30:1, 38CRMOALA materiali, xrom qoplama, azotlash va jilolash ishlovi berilgan.
• Baraban (Zhoushan): 38CRMOALA materiali, xrom qoplama, azotlash va jilolash ishlovi. Alyuminiy qoplamali isitish halqalari yordamida isitiladi.
• Reduktor: 173 turdagi yuqori mustahkam, qattiq sirtli reduktor.
• Asosiy dvigatel quvvati: 22 kVt.
• Invertor: 22 kVt.

Ko-ekstruziya taqsimlagichi

• Taqsimlash/qavat tuzilmasi: “A” va “B” ikki qatlamli tizim.
• Isitish usuli: Zanglamas po‘latdan tayyorlangan elektr isitish trubalari ichida isitiladi.
• Elektr isitish quvvati: 4 kVt, 380V.
• Ishlab chiqaruvchi/manba: Huangyan’dan xarid qilingan.

Gidravlik filtr almashtirgich

• Isitish usuli: zanglamaydigan po‘lat elektr isitish trubalarida isitish
• Elektr isitish quvvati: 6 kVt, 380 V
• Ishlab chiqaruvchi: Huangyan

Salbiy bosimli vakuum qutisi

• Ventilyator quvvati: 1,5 kVt, 380 V
• Ishlab chiqaruvchi: Huangyan

T-shaklli qolip (T-Die)

• Ishlab chiqaruvchi / kelib chiqishi: Xitoy, Jin Dajia
• Qolip kengligi: 1250 mm
• Material: P20H — yuqori darajadagi ishlov berish xususiyatlari, yuqori silliqlash qobiliyati va mustahkamlik bilan eng yaxshi qolip ishlashini ta’minlaydi
• Qolip labining ochilishi: 1,3 mm, silliqlash aniqligi: 0,02–0,04 mkm
• Oqim yuzasi: qattiq xrom bilan qoplangan (0,06–0,08 mkm), qattiqligi: 60–80 Rockwell
• Tashqi sirt xrom qoplamasi qalinligi: 0,01–0,02 mm
• Kenglik erkin sozlanadi, harorat zonasi 9 bo‘limga oshirilgan
• Bu qolip ichida harorat muvozanatini yaxshilaydi va bir tekislikni sozlashni osonlashtiradi
• Elektr quvvati: 20 kVt, 380 V

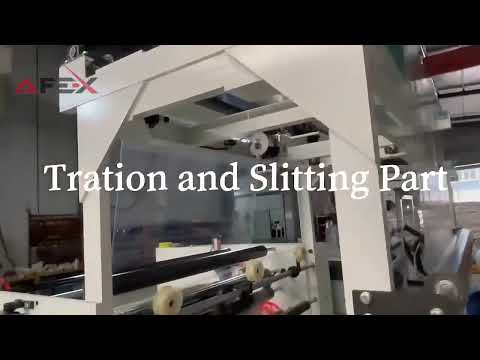

Tortish va o‘rash

• Sovutish va shakl berish vali: diametri 500 mm × 1350 mm (tumanga qarshi yon silliqlangan val) × 1 dona
  Haydovchi: 4 kVt motor + chastota o‘zgartirgich × 1 dona
  Sovutish tizimi: spiral oqim kanali, ultra-nozik silliqlash, qattiq xrom qoplama, sovuq suv bilan sovutish
• Sovutish tortish vali: diametri 300 mm × 1350 mm × 1 dona
• O‘rash tortish vali: diametri 450 mm × 1300 mm × 2 dona
  Haydovchi: 3 kVt motor + chastota o‘zgartirgich × 2 dona

• Mana qora belgilar olib tashlangan tarjima matni:

Qoldiq materiallarni qayta ishlash tizimi

• Katta chet material uskunasi bir to‘plam majburiy oziqlantirish qurilmasi bilan jihozlangan
• Haydovchi quvvati: 2,2 kVt motor + invertor

Elektr boshqaruv bo‘limi

• Ekstruder boshqaruv shkafi (mustaqil birlashtirilgan) ×1
• Konsol tipidagi boshqaruv pulti ×1
