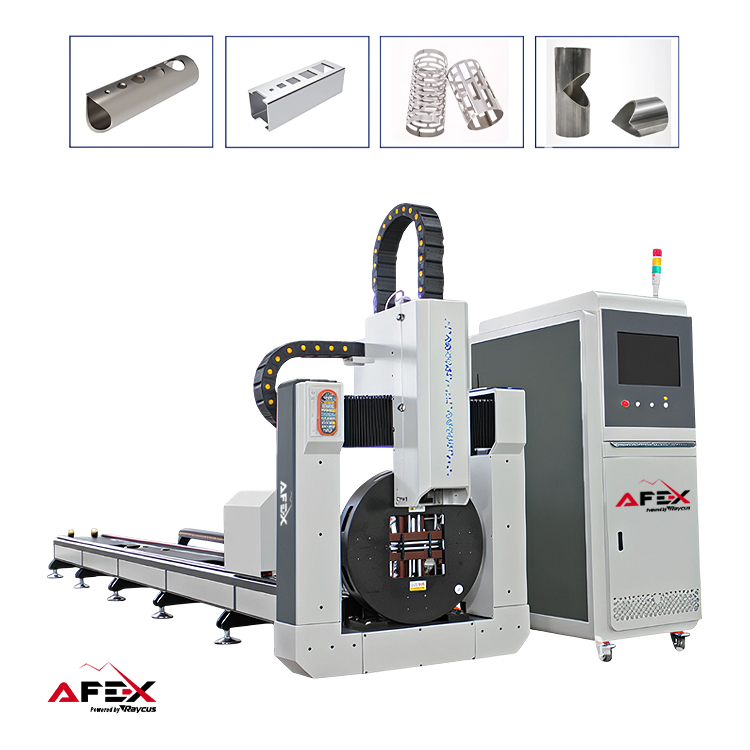

1 / 4Quvurlarni (truba) lazer bilan kesish uskunasi ALT-6024
Ushbu uskuna metall trubalardan tashqari metall profillarni ham kesa oladi.
Individual taklif
- Quvvati
- ≤9.3KW
- Lazer manbai
- Raycus 1.5 KW
- Kuchlanish
- 380W 50/60 Hz
- Lazer anbaining xizmat muddati
- 100 000 soat
- Lazer kallagi (golovka)
- RayTools BS03K CAT 3D
- Ishchi o‘lcham
- 6000 mm
Narx
Tavsif
Uskuna haqida
Ushbu uskuna metall trubalardan tashqari metall profillarni ham kesa oladi.
01
22 parametrUmumiy ko‘rsatkichlar
- Kuchlanish
- 380W 50/60 Hz
- Quvvati
- ≤9.3KW
- Lazer manbai
- Raycus 1.5 KW / 3 KW
- Lazer anbaining xizmat muddati
- 100 000 soat
- Ishchi o‘lcham
- 6000 mm (Φ10–240 mm)
- Kesish qalinligi
- 0,5–10 mm (standart aniqlik doirasida)
- Joylashuv turi
- Qizil nuqtali ko‘rsatkich
- Maksimal tezlanish
- 1G
- Qayta joylashuv aniqligi
- ±0,01 mm doirasida
- Boshqaruv tizimi
- Raytools X4T
- Lazer kallagi (golovka)
- RayTools BS03K CAT 3D
- Maksimal golovka yurish tezligi
- 80–110 m/min
- Kesish uchun yordamchi gazlar
- Kislorod, azot, siqilgan havo (kompressor)
- Moylash tizimi
- Elektr motorli
- Suv sovutgichi (chiller)
- S&A / Hanli brendi
- Dvigatel va drayv
- Delta (Tayvan)
- Reduktor
- SHIMPO (Yaponiya)
- Yo‘naltiruvchi relslar
- HIWIN (Tayvan)
- Tishli reyka
- YYC (Tayvan)
- Proporsional klapan
- SMC (Yaponiya)
- Uskuna o’lchami
- 7900x1100x1400 mm
- Uskuna og’irligi
- 2100 kg

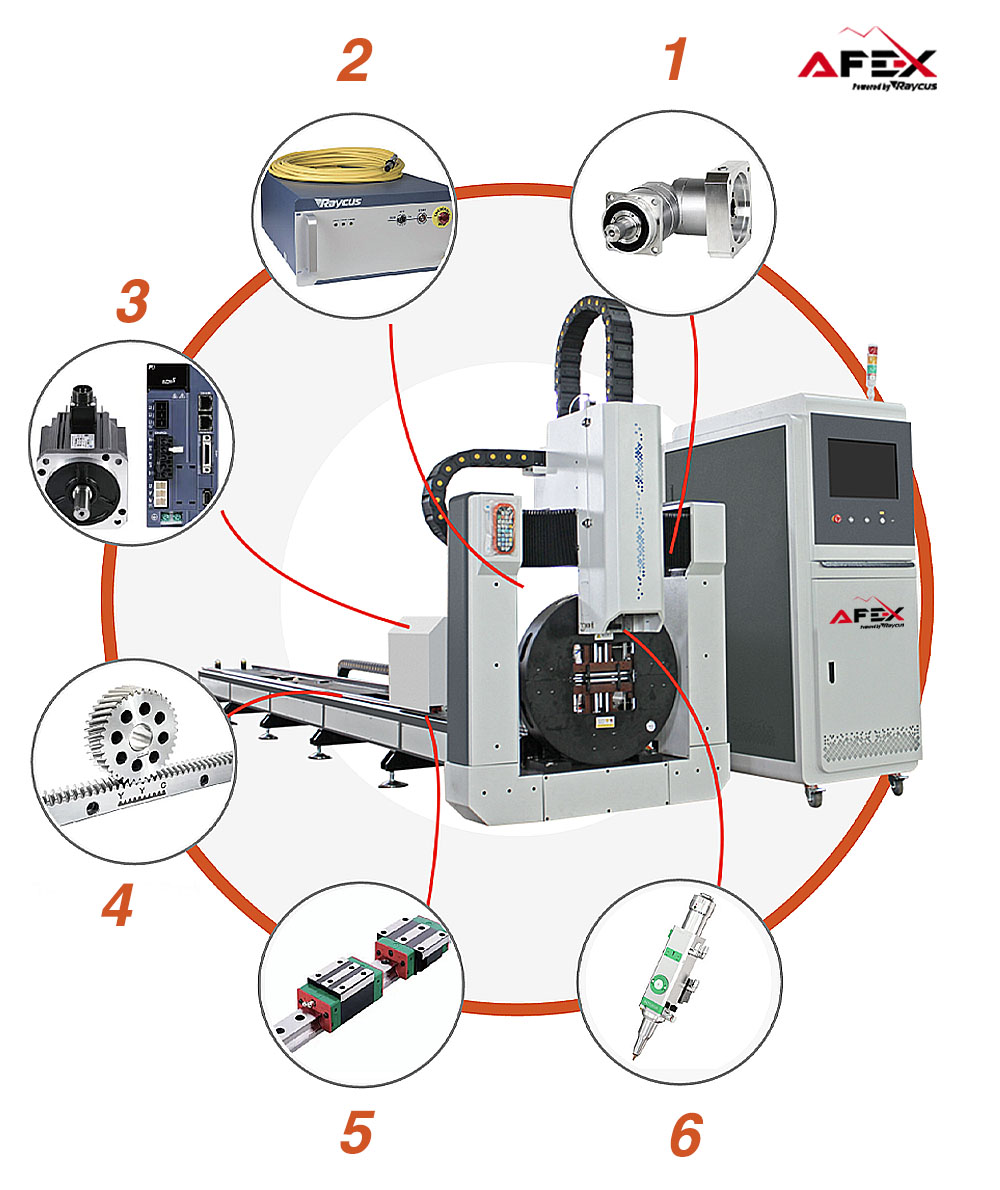

Uskunaning asosiy qisimlari
- Yaponiya SHIMPO reduktori
- Raycus tolali lazer generatori
- Delta servo motor drayveri
- Tayvan YYC tishli reyka
- Tayvan HIWIN chiziqli yo‘naltiruvchi relslar
- Raytools BM110 tolali lazer kallagi

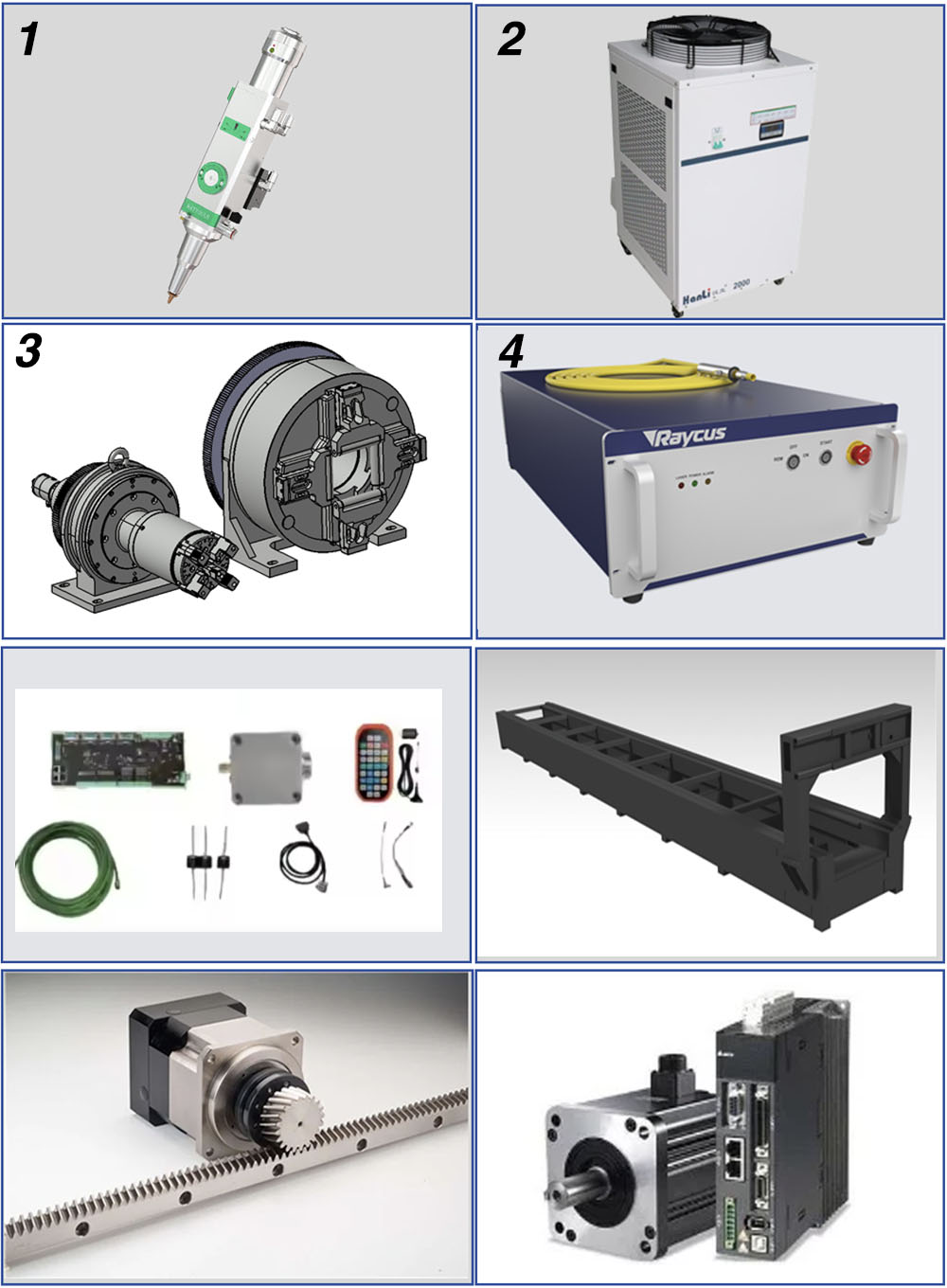

Uskunaning qismlari haqida ma’lumotlar
- Lazer kallagi Raytools Yuqori barqarorlik va yaxshi kesish sifati, tez teshish va kesish imkoniyati.
- Suv sovutgichi (Water Chiller) Hanli yoki S&A Lazerni va kesish kallagini tez va samarali sovutib, mashinaning normal ishlashini ta’minlaydi.
- Patron (Chuck) Patron plitalar va quvurlarni kesish uchun ishlatiladi. U ikkala tomonda ham pnevmatik patron qisqichi dizaynini qabul qiladi va markazni avtomatik ravishda sozlashi mumkin. Diagonal sozlanadigan diapazon: 10–240 mm
- Lazer manbai Raycus. Yuqori quvvatli va yuqori sifatli lazer chiqishi.
- Boshqaruv tizimi (Control System) Raytools X4T kesish dasturi Professional kesish dasturi yordamida oddiy boshqaruv orqali nozik kesish amalga oshirilishi mumkin.
- Rama (Frame) Integratsiyalashgan o‘rnatish ramasi patronning harakatchanligini va yuqori tezlikda ishlashda barqarorlikni ta’minlaydi. Pnevmatik rolikli tayanch quvurning egilishini va deformatsiyasini oldini oladi, kesish aniqligini oshiradi va patronning xizmat muddatini uzaytiradi.
- Ishchi stol – Yo‘naltiruvchi rels va tishli reyka HIWIN chiziqli yo‘naltiruvchi relslar va YYC spiral tishli reyka birga ishlatiladi, yuqori aniqlik bilan yo‘naltirish va silliq harakatni ta’minlaydi, bu esa uskuna aniqligi va barqarorligini sezilarli darajada oshiradi.
- Delta Dvigatellari (Delta Motors)
AFEX · KONSULTATSIYA
Operatorlar onlaynTezkor narx so‘rovi
Ismingiz va telefon raqamingizni qoldiring — qolganini mutaxassisimiz hal qiladi.
UskunaQuvurlarni (truba) lazer bilan kesish uskunasi ALT-6024Ma’lumotlaringiz uchinchi shaxslarga berilmaydi
Texnik xususiyatlar
Ma’lumotlar ishlab chiqaruvchi tomonidan taqdim etilgan; konfiguratsiya buyurtmaga qarab o‘zgarishi mumkin.
Umumiy ko‘rsatkichlar
22 parametr- Kuchlanish
- 380W 50/60 Hz
- Quvvati
- ≤9.3KW
- Lazer manbai
- Raycus 1.5 KW / 3 KW
- Lazer anbaining xizmat muddati
- 100 000 soat
- Ishchi o‘lcham
- 6000 mm (Φ10–240 mm)
- Kesish qalinligi
- 0,5–10 mm (standart aniqlik doirasida)
- Joylashuv turi
- Qizil nuqtali ko‘rsatkich
- Maksimal tezlanish
- 1G
- Qayta joylashuv aniqligi
- ±0,01 mm doirasida
- Boshqaruv tizimi
- Raytools X4T
- Lazer kallagi (golovka)
- RayTools BS03K CAT 3D
- Maksimal golovka yurish tezligi
- 80–110 m/min
- Kesish uchun yordamchi gazlar
- Kislorod, azot, siqilgan havo (kompressor)
- Moylash tizimi
- Elektr motorli
- Suv sovutgichi (chiller)
- S&A / Hanli brendi
- Dvigatel va drayv
- Delta (Tayvan)
- Reduktor
- SHIMPO (Yaponiya)
- Yo‘naltiruvchi relslar
- HIWIN (Tayvan)
- Tishli reyka
- YYC (Tayvan)
- Proporsional klapan
- SMC (Yaponiya)
- Uskuna o’lchami
- 7900x1100x1400 mm
- Uskuna og’irligi
- 2100 kg
Video
Uskunaning ishlash jarayoni.
