Hujjatlar uchun qattiq muqovali reestr papka ishlab chiqarish liniyasi

Hujjatlar uchun qattiq muqovali reestr papka turlari o’lchamiga qarab farqlanadi

Uzunligi (mm)	Kengligi (mm)	Qalinligi (mm)
214	302	50
280	318	55
285	320	70
290	345	75
290	345	80
290	345	85
290	345	90

Liniyamiz yordamida yuqorida sanab o’tilgan barcha o’lchamdagi papkalar ishlab chiqarishingiz mumkin

Umumiy ma’lumotlar

• Kerakli maydon: 15*8metr 120 kvadrat metr
• Elektr energiya quvvati: 11 kilovatt/soat
• Kuchlanish: 380 v 50 Hz
• Ishchilar soni: 5-6 kishi
• Ishlab chiqarish quvvati: tayyor mahsulot 600-700 dona/soat

Kerakli uskunalar ro’yhati

1. Karton qog’ozni kesib berish uskunasi
2. PP qoplama qoplash uskunasi
3. Papkaga shakl berish uskunasi
4. Teshib berish uskunasi
5. Kichik halqa va arkali mexanizm o’rnatish  uskunasi
6. Katta halqa   o’rnatish uskunasi
7. Oval halqa o’rnatish uskunasi
8. Papka chetiga metall qism yopishtirish uskunasi
9. Chontakcha yopishtirish uskunasi

Kerakli xomashyolar

1. Karton qog’oz
2. Metall aksessuarlar
3. Suyuq yelim
4. PP qoplama



Karton qo’gozni kesib berish uskunasi

Kesib berish uskunasi yordamida karton qog’ozlarni maxsus o’lchamlarga kesib olinadi. Karton qog’ozlar  xomashyosi standart 920×1250 mm o’lchamda sotiladi. Fayllar uchun papkalarga esa maksimal  590×345 mm karton qog’ozi kerak bo’ladi.

Kesib berish uskunasi
Ishlab chiqarilgan	Xitoy
Kuchlanish	380V 50 Hz
Energiya sarfi	1.1 KW
O’lchami	2150x650x1000 mm
Og’irligi	450 kg
Ishlab chiqarish tezligi	180 metr /daq
Maksimal karton sig’imi	1750 mm

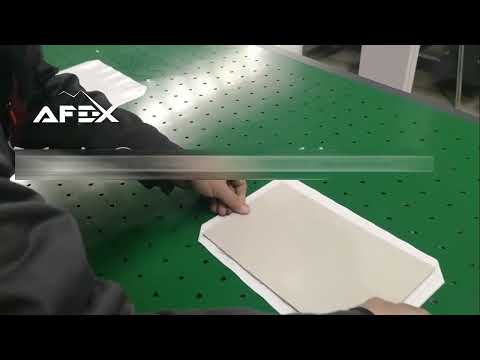

PP qoplama qoplash uskunasi

Tayyor kesib olingan PP qoplamalar va karton qog’ozlar ushbu uskunaga qo’yiladi. Birinchi bosqichda  PP qoplamalarga uskuna yordamida avtomatik ravishda suyuq yelim surtiladi va konveyerga o’tadi. Keyingi bosqichda PP qoplama ustiga  karton qog’oz joylashtiriladi va konveyer orqali yurishda davom etadi. So’ngi bosqichda mahsulot  uskunaning oxiridagi qismiga yetib boradi.Bu yerda PP qoplama va karton qog’oz mustahkam bo’lib yopishishi uchun uskuna roliklari orqali o’tadi va shu yerning o’zida PP qoplama karton qog’oz chetlariga buklanib yopishtiriladi. Ushbu uskuna yarim avtomatik bo’lib, ishchilar tomonidan faqatgina kartonni PP qoplama ustiga qo’yib turish vasifasi yuklatilinadi.

PP qoplama qoplash uskunasi
Ishlab chiqarilgan	Xitoy
Kuchlanish	380V
Energiya sarfi	2 kw/soat
Maksimal sig’imi	450x900mm
Minimal sig’imi	90x150mm
Balandlik sig’imi	1-3mm
Og’irligi	1900 kg
O’lchami	8000x1140x1380mm
Ishlab chiqarish tezligi	10-20 dona/daq

Papkaga shakl berish uskunasi

Karton qog’oz va PP qoplama bir biriga yopishtirilgandan so’ng to’laqonli papka shakliga keltirish uchun papkaga shakl berish uskunasi kerak bo’ladi. Uskunaga qo’yilgan mahsulot ustiga press yordamida bosim beriladi. Ushbu jaroyonda papkada parallel chiziqli ariqchlar paydo bo’ladi. Ariqchalar papka buklanishi uchun kerak bo’ladi.

Papkaga shakl berish uskunasi
Ishlab chiqarilgan	Xitoy
Kuchlanish	380V 50 Hz
Energiya sarfi	1.1 KW
O’lchami	900x870x1000 mm
Og’irligi	320 kg
Ishlab chiqarish tezligi	10-20 dona/daq

Teshib berish uskunasi

Teshib berish uskunasi metall halqa va arkali mexanizm o’rnatish uchun maxsus teshiklar ochib beradi. Ushbu uskunaning afzalligi shundaki, uskuna barcha kerakli teshiklarni bir vaqtda teshib beradi, avvalgi modellarda esa har bir teshik uchun alohida uskuna kerak bo’lgan.

Teshib  berish uskunasi
Ishlab chiqarilgan	Xitoy
Kuchlanish	380V 50 Hz
Energiya sarfi	0.55 KW
O’lchami	500x1000x1500 mm
Og’irligi	210 kg
Ishlab chiqarish tezligi	10-20 dona/daq

Kichik halqa va arkali mexanizm o’rnatish uskunasi

Uskuna yordamida arkali mexanizm va kichik halqachalar o’rnatish mumkin. Uskuna pedal bilan jihozlangan bo’lib, pedal bosilganda zarb bilan arkali mexinizmni qotirib beradi.

Kichik halqa va arkali mexanizm o’rnatish  uskunasi
Ishlab chiqarilgan	Xitoy
Kuchlanish	380V 50 Hz
Energiya sarfi	0.55 KW
O’lchami	900x105x1400 mm
Og’irligi	420 kg

Katta halqa o’rnatish uskunasi

Papkada ochilgan katta teshikga ushbu uskuna metall halqachalarni qotirib beradi.

Uskunada ishlash qulay bo’lishi uchun pedal o’rnatilgan.

Papkalar zich bo’lib shkaf va javonda saqlanadi, ularni olish oson bo’lishi uchun ushbu  katta halqalar yordam beradi.

Katta halqa o’rnatish uskunasi
Ishlab chiqarilgan	Xitoy
Kuchlanish	380V 50 Hz
Energiya sarfi	0.55 KW
O’lchami	450x650x1580 mm
Og’irligi	120 kg
Ishlab chiqarish tezligi	10-20 dona/daq

Oval halqa o’rnatish uskunasi

Metall halqalarning oval shaklidagilarini ushbu uskuna qotirib berish funksiyasini o’z zimmasiga olgan. Oval shaklidagi halqalar papka yopiq holatda bo’lganda arkali mexanizm joylashishi uchun kerak. Bunda papka qalinlashib ketmaydi va qulay bo’lishini taminlaydi.

Oval halqa o’rnatish uskunasi
Ishlab chiqarilgan	Xitoy
Kuchlanish	380V 50 Hz
Energiya sarfi	0.55 KW
O’lchami	850x900x1680 mm
Og’irligi	360 kg
Ishlab chiqarish tezligi	10-20 dona/daq

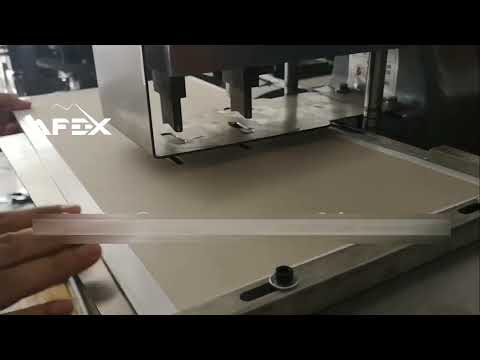

Papka chetiga metall qism yopishtirish uskunasi

Papkalar  shkaf va javonlarda asosan vertikal holatda saqlangani sababli, papka cheti tez yediriladi va yaroqsizlanadi, buni bartaraf etish uchun papka chetiga metall qismlar o’rnatiladi. Buning uchun papka chetiga metall qism yopishtirish uskunasi yordam beradi.

Papka chetiga metall qism yopishtirish uskunasi
Ishlab chiqarilgan	Xitoy
Kuchlanish	380V 50 Hz
Energiya sarfi	0.55 KW
O’lchami	700x900x1400 mm
Og’irligi	210 kg
Ishlab chiqarish tezligi	5-10dona/daq

Cho’ntakcha yopishtirish uskunasi

Cho’ntakcha yopishtirish uskunasi papkani nomlash yoki eslatmalar yozish uchun yorliqlar joylashtirish uchun maxsus cho’ntakcha o’rnatadi.

 Korxona va tashkilotlar fayl papkalarni ko’p ishlatadilar. Papkalar ichida qanday hujjat saqlanayotganini eslab qolish uchun yorliqchalarga eslatma, sana, korxona nomlari yoziladi. Yorliqchalar esa cho’ntakchalarga solinadi. Shu sababdan papkalarning yon qismiga maxsus cho’ntakcha o’rnatiladi.

Papka chetiga metall qism yopishtirish uskunasi
Ishlab chiqarilgan	Xitoy
Kuchlanish	380V 50 Hz
Energiya sarfi	1 KW
O’lchami	760x930x1500 mm
Og’irligi	120 kg
