Avtomatik hojatxona qog'ozi ishlab chiqarish liniyasi Industrial versiyasi

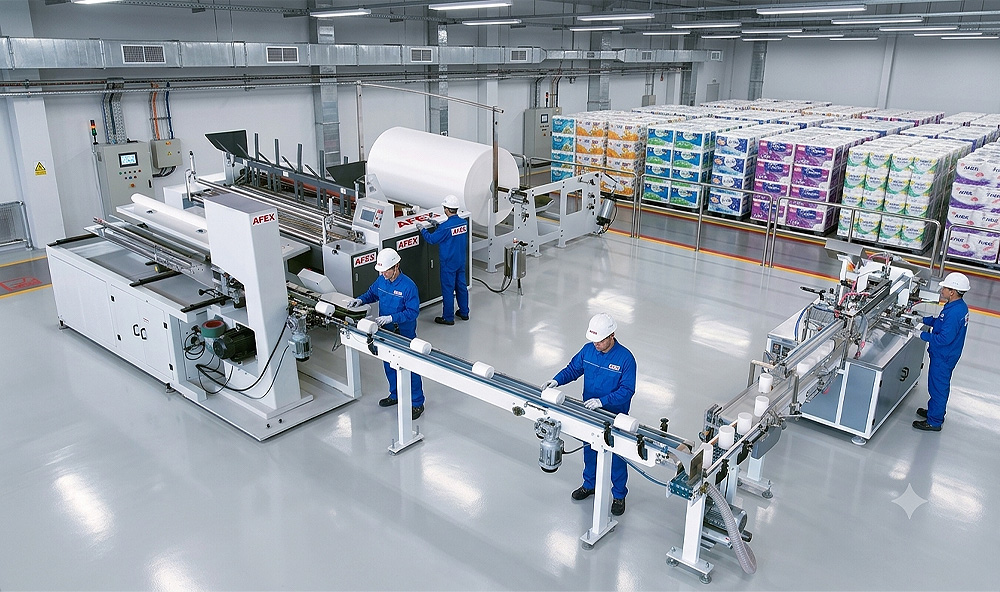

Industrial versiyasi sutkasiga 2 tonnagacha mahsulot ishlab chiqarishga mo‘ljallangan, to‘liq avtomatlashtirilgan ishlab chiqarish liniyasidir. Liniya katta rulondan qog‘ozni o‘rash, qog‘oz yuzasiga naqsh bosish, uzilish chiziqlarini hosil qilish, avtomatik kesish va qadoqlash jarayonlarini uzluksiz hamda yuqori aniqlikda bajaradi. Ishlab chiqarish jarayonining to‘liq avtomatlashtirilgani mahsulot sifatini barqaror saqlash, unumdorlikni oshirish va mehnat xarajatlarini kamaytirishga xizmat qiladi.

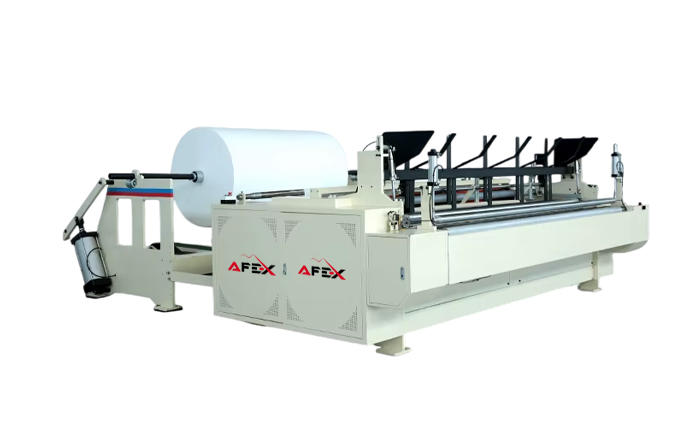

Ushbu uskuna katta hajmdagi qog‘oz rulonlarini avtomatik ravishda belgilangan o‘lchamdagi kichik rulonlarga o‘raydi. Ish jarayonida qog‘ozning tarangligi va o‘rash sifati doimiy nazorat qilinib, bir xil o‘lchamdagi, silliq va yuqori sifatli hojatxona qog‘ozi rulonlari ishlab chiqariladi. Shuningdek, uskuna qog‘oz yuzasiga naqsh (embossing) tushirish imkoniyatiga ega bo‘lib, mahsulotning tashqi ko‘rinishi va yumshoqligini yanada oshiradi. Qurilma 1, 2 va 3 qatlamli hojatxona qog‘ozini ishlab chiqarishni qo‘llab-quvvatlaydi hamda keyingi kesish va qadoqlash jarayonlari uchun tayyor mahsulotni uzluksiz yetkazib beradi. Texnik xususiyatlari

01

1. Katta rulondan kichik rulonga o’rab berish uskunasi

17 parametr

Elektr ta’minoti

3 faza, 380 V, 50 Hz

Umumiy quvvat

7,5 kVt

Ishlab chiqarish tezligi

220 m/min

Ishlab chiqarish hajmi

2 tonna/sutka

Xom qog‘oz grammaturasi

12–40 g/m²

Xom qog‘oz ruloni kengligi

Maks. 1800 mm

Xom qog‘oz ruloni diametri

1200 mm

Tayyor rulon diametri

50–180 mm

Tayyor rulon ichki gilzasi diametri

20–50 mm

Jumbo rulon gilzasi diametri

76,2 mm

Boshqaruv tizimi

PLC kompyuter boshqaruvi, sensorli ekran

Perforatsiya oralig‘i

120 mm

Qog‘oz yuklash tizimi

Avtomatik pnevmatik

Yelim purkash va kesish

Avtomatik

O‘rash va perforatsiya qilish

Avtomatik

O‘lchamlari

7100 × 4000 × 1800 mm

Og‘irligi

3000 kg

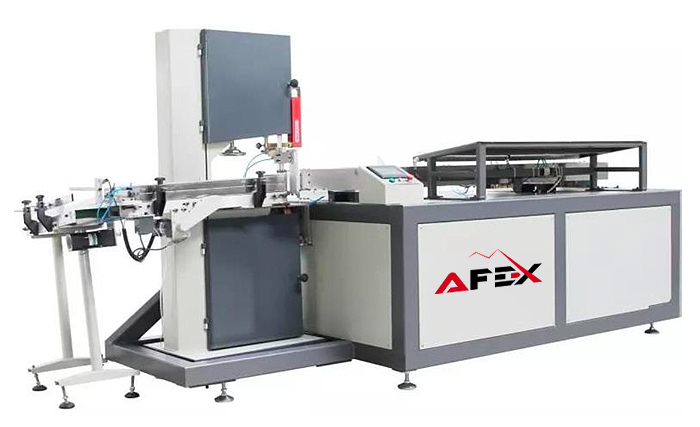

Ushbu uskuna o‘ralgan hojatxona qog‘ozi rulonlarini belgilangan uzunlik va o‘lchamda yuqori aniqlik bilan avtomatik kesadi. Zamonaviy boshqaruv tizimi tufayli har bir rulon bir xil o‘lchamda tayyorlanib, mahsulot sifati va tashqi ko‘rinishi ta’minlanadi. Uskuna yuqori tezlikda, barqaror va xavfsiz ishlashi bilan ishlab chiqarish unumdorligini oshiradi hamda keyingi qadoqlash jarayoniga tayyor mahsulotni uzluksiz yetkazib beradi. Texnik xususiyatlari

02

2. Avtomatik kesish uskunasi

8 parametr

Elektr ta’minoti

380 V, 50 Hz

Kesish uzunligi

Sozlanadigan

Ish tezligi

50–110 kesim/min

Boshqaruv tizimi

PLC boshqaruvi, servo yuritma, sensorli ekran

Kesish tebranish mexanizmi

Kamar (Cam) konstruksiyasi

Siqilgan havo bosimi

0,5–0,6 MPa

Og‘irligi

1200 kg

Xom hojatxona qog‘ozi ruloni diametri

60–180 mm

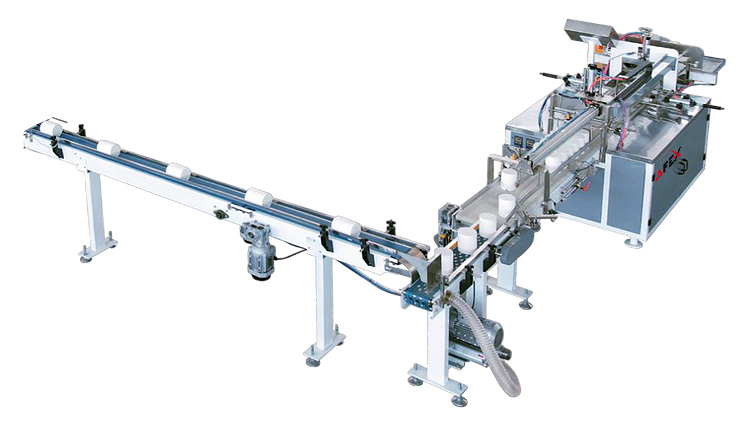

Ushbu uskuna kesilgan hojatxona qog‘ozi rulonlarini konveyor lentasi orqali avtomatik ravishda qadoqlash qismiga uzatadi. Qadoqlash jarayonida mahsulotlar belgilangan miqdorda guruhlanib, polietilen plyonkaga o‘raladi va mustahkam muhrlanadi. Avtomatik tizim qadoqlash tezligi va sifatini ta’minlab, mahsulotning tashqi ko‘rinishini yaxshilaydi hamda uni saqlash va tashish uchun tayyor holatga keltiradi.

03

3. Konveyor lentasi va avtomatik qadoqlash

7 parametr

Elektr ta’minoti

380 V, 50 Hz

Quvvati

3 kVt

Ishlab chiqarish quvvati

16–22 qadoq/minut

Qadoqlash sig‘imi

8–16 dona rulon/qadoq

Siqilgan havo bosimi

0,6 MPa

O‘lchamlari

5000 × 1000 × 1500 mm

Og‘irligi

1000 kg

Afzalliklari: Hojatxona qog‘ozlarini avtomatik ravishda qadoqlaydi. Bir qadoqqa 8 tadan 16 tagacha rulonni joylashtirish imkoniyati. Yuqori unumdorlik – daqiqasiga 16–22 qadoq tayyorlaydi. Mehnat xarajatlarini kamaytiradi va ishlab chiqarish samaradorligini oshiradi. Qadoqlash sifati va tashqi ko‘rinishining bir xilligini ta’minlaydi. Turli o‘lchamdagi qadoqlarni tayyorlash imkoniyati mavjud.
