Линия розлива моторных масел и других жидкостей в пластиковые емкости

Список оборудования:

• Стол для размещения бутылок (емкостей)
• Автоматическое 8-головочное наполнительное оборудование (адаптировано для емкостей 1 л, 4 л, 5 л)
• Автоматическая машина для укупорки крышек
• Элеватор подачи крышек
• Двухсторонняя этикетировочная машина
• Лазерное маркировочное оборудование
• Оборудование для запайки алюминиевой фольгой
• Конвейер

Общая информация о наполнении

Секция наполнения управляется всего 4–5 рабочими и способна наполнять до 600 емкостей в час.
Материалы 304-нержавеющая сталь и тефлон обладают высокой стойкостью к коррозии, что делает их подходящими для водных продуктов.
Электрическое управление оборудованием обеспечено международными известными брендами для стабильной работы линии.

Основные технические параметры

• Напряжение: 380V 50/60 Hz

• Общая мощность: 12,5 кВт

• Объем емкостей: 1–5 л

• Размеры емкостей:

  • Длина: 60–200 мм
  • Ширина: 60–140 мм
  • Высота: 100–340 мм

  Скорость наполнения:

  • 1 л – 1500–1800 шт/час
  • 3–5 л – 800 шт/час

  Точность: ±0,5%

  Давление воздуха: 0,6–0,8 МПа

  Расход воздуха: 100 л/мин

  Данная линия позволяет упаковывать моторные и трансмиссионные масла, жидкость для омывателей стекол, моющие и ополаскивающие средства, а также другие жидкие продукты.



  Параметры оборудования

  Стол для размещения бутылок



  Параметры оборудования

  Стол для размещения бутылок

  • Напряжение: 220V
  • Мощность: 0,4 кВт
  • Производительность: 1500 бутылок в час (0,5 л)
  • Габариты: 2000x800x1200 мм
  • Вес: 230 кг

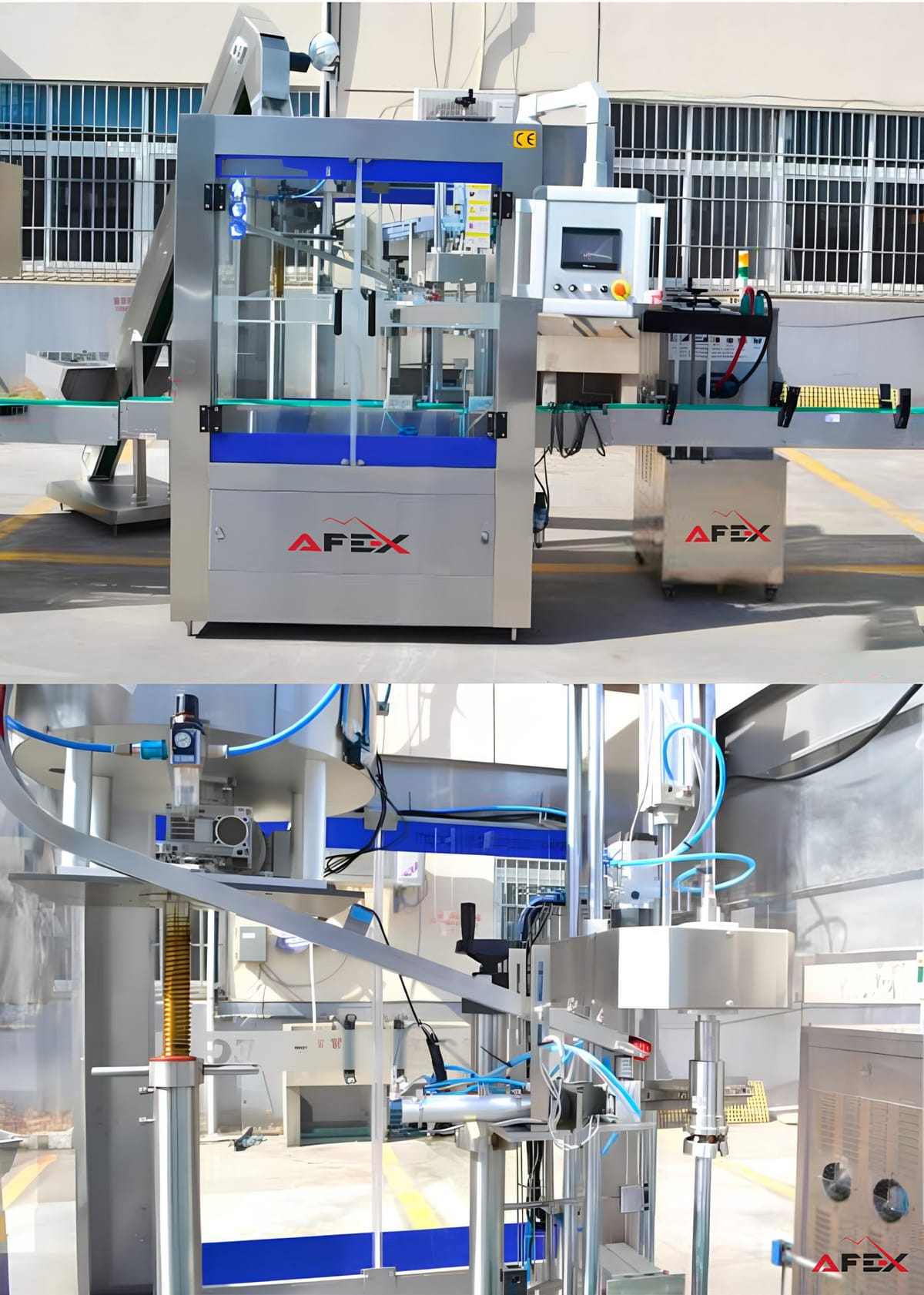

  Автоматическая 8-головочная наполнительная машина

  Описание

  Микрокомпьютерная наполнительная машина предназначена для розлива масла и жидкостей с высокой концентрацией. Она оснащена вертикальной конструкцией, обеспечивающей точное наполнение за счет постоянного уровня жидкости и времени дозировки. Управление осуществляется с помощью PLC-системы и интерфейса оператора, что делает эксплуатацию удобной. Встроенная система обратной связи с электронными весами позволяет легко регулировать объем наполнения.

  Особенности

  1. Оборудована системой трубочного наполнения.
  2- Цилиндр управляет погружением наполнителя, что позволяет регулировать скорость наполнения. Это снижает образование пены и предотвращает загрязнение бутылок. 3- Используется новейшая разработанная конструкция держателя бутылки, которая удобно регулируется и обладает надежной структурой.



  4- Оптимизированные режимы управления вводом и извлечением бутылки: нормальный и быстрый. В быстром режиме ввод и извлечение бутылки происходят без задержек, что повышает производительность.

  5- В трубе подачи материала установлен съемный фильтр, который влияет на загрязнение, точность наполнения и срок службы клапанов

  6- Датчик уровня материала используется для контроля уровня жидкости во время нормальной работы машины. Он оснащен устройством контроля верхнего и нижнего уровня, а также системой оповещения. Контрольное устройство уровня изготовлено из материала PTFE, который обладает превосходными антикоррозийными свойствами



  7- Под наполнительными трубками установлен жидкостный держатель, управляемый отдельным цилиндром. Это предотвращает загрязнение бутылок после закрытия наполнительных трубок.



  8- Вся машина изготовлена из нержавеющей стали 304, что обеспечивает превосходную антикоррозийную защиту. Корпус из нержавеющей стали и усиленная стеклянная дверь предотвращают распространение загрязненного воздуха в окружающую среду во время процесса наполнения.

  Кроме того, выходное отверстие для отработанного воздуха диаметром φ100 мм расположено над наполнительными трубками, подключается к системе отвода и эффективно удаляет избыточные газы.

  Примечание: Соединительные элементы труб имеют быстроразъемный тип, что облегчает их очистку и техническое обслуживание.



  9- Наполняющая машина оснащена специальным датчиком, который автоматически останавливает работу при заклинивании или опрокидывании бутылок. После восстановления нормальной работы подача бутылок продолжается.

  10- В отличие от обычного углового клапана, который используют другие поставщики, мы применяем клапан KOREA. Это обеспечивает высокую точность наполнения, долговечность и надежность.

  11- Для контроля давления воздуха используется японское устройство регулирования давления. Если давление опускается ниже заданного уровня, машина автоматически подает сигнал тревоги и останавливается. Это устройство отличается удобной настройкой и высокой долговечностью.



  Технические характеристики

  • Производственная мощность: ≤ 1500 бутылок/час (для полугаллонного масла в качестве основного продукта)
  • Количество наполняющих головок: 12
  • Объем наполнения: 1-5 л
  • Точность: ±0,5%
  • Подходящие бутылки:
    • Круглая бутылка: Диаметр Φ80-130 мм, высота 150-330 мм
    • Плоская бутылка: Длина 100-230 мм, ширина 50-130 мм, высота 80-230 мм
  • Давление воздуха: 0.6~0.8 МПа
  • Электропитание: ~220 В
  • Мощность: 2.0 кВт
  • Габаритные размеры: 2400×1000×2200 мм
  • Вес: примерно 800 кг

  В оборудовании используются устройства и компоненты известных брендов из Японии, Канады, Тайваня, Кореи и Франции, таких как Mitsubishi, Airtec, Sick Optex, Schneider, SMC и FTEC.

  Автоматическая машина для укупорки крышек



  Введение:

  Оборудование для укупорки крышек обладает высокой точностью, а его стабильная работа значительно влияет на уровень брака продукции. Данное оборудование разработано с использованием передовой итальянской технологии укупорки и дополнительно усовершенствовано на основе опыта в производстве наполняющих устройств.



  Характеристики:

  Все оборудование оснащено частотным преобразователем, что обеспечивает его стабильную работу.



  Датчик крышек установлен в бункере для крышек. Если количество крышек недостаточное, подъемник автоматически запускается и обеспечивает их подачу.



  Для регулировки высоты оборудования и степени сжатия используется рукоятка..



  Для проверки положения крышек установлено зеркало. Прижимная лента обладает длительным сроком службы..

  Технические характеристики

  • Производственная мощность: ≤ 4000 бутылок/час
  • Подходящие размеры бутылок:
    • Круглая бутылка: Диаметр Φ80-130 мм, высота 150-330 мм
    • Плоская бутылка: Длина 100-230 мм, ширина 50-130 мм, высота 80-230 мм
  • Спецификация крышек: Φ70 мм или по заказу
  • Давление воздуха: 0.6~0.8 МПа
  • Источник питания: ~220 В, 50 Гц
  • Потребляемая мощность: 2 кВт
  • Вес: 600 кг
  • Габаритные размеры (Д×Ш×В): 2000×950×2100 мм

  Двусторонняя машина для этикетирования



  Введение:

  Интеллектуальная этикетировочная машина BST-100L управляется с помощью PLC, HMI и серводвигателя. Она проста в использовании и оснащена функциями предупреждения о неисправностях и вспомогательными опциями. Машина предназначена для самоклеящегося этикетирования круглых бутылок.

  Характеристики:

  • Система сервомоторного этикетирования и управление PLC обеспечивают высокую точность и стабильную скорость работы.
  • Регулируемый узел этикетирования настраивается с помощью ручки и адаптируется для конических бутылок.
  • Механизм разделения бутылок точно регулирует расстояние между ними.
  • Отдельный механизм обертывания этикетки повышает точность нанесения.
  • Комбинация колес и опорных ножек облегчает перемещение оборудования.
  • Конвейер оснащен энкодером, который синхронизирует скорость подачи и этикетирования, обеспечивая стабильность работы.
  • Абразивный приводной валик увеличивает трение, что способствует стабильности процесса.
  • Центральная часть подачи этикеток выполнена из мягкого полиуретана, что позволяет использовать рулоны различных типов.



  Технические характеристики

  • Размеры машины: 2800(Д) × 1650(Ш) × 1500(В) мм
  • Производственная скорость: 100 шт./мин
  • Высота объекта для этикетирования: 30-350 мм
  • Толщина объекта для этикетирования: 20-120 мм
  • Высота этикетки: 5-180 мм
  • Длина этикетки: 25-300 мм
  • Точность нанесения этикетки: ±1 мм
  • Внутренний диаметр рулона: 76 мм
  • Внешний диаметр рулона: 420 мм
  • Источник питания: 220 В, 50/60 Гц
  • Давление воздуха: 5 кг/см²
  • Вес машины: 450 кг

  Лазерное маркировочное оборудование CO₂ 50W



  Технические характеристики

  • Страна производства: Китай
  • Модель: AF-50W
  • Напряжение: 220 В, 50/60 Гц
  • Мощность: 0,5 кВт
  • Мощность лазера: 20 Вт
  • Длина волны: 10,64 мкм
  • Толщина линии: 0,01 мм
  • Размер маркировочной области: 160×160 мм
  • Типы маркировки: текст, узоры, дата, штрих-код и др.
  • Операционная система: Microsoft Windows XP или Windows 2000
  • Габариты оборудования: 77×67×152 см

  Машина для наклеивания алюминиевой фольги с водяным охлаждением (встроенный бак для чистой воды 50 л)



  Технические характеристики

  • Напряжение: 220V ±10% 50Hz
  • Мощность: 3000W / 4000W
  • Сила тока: ≤9 A
  • Режим работы: непрерывная подача
  • Метод охлаждения: водяное охлаждение
  • Диаметр запайки: 16-60 мм (или на заказ)
  • Высота бутылки: адаптируется к бутылкам клиента (1-5 л)
  • Скорость запайки: 2,4~12 м/мин
  • Габариты: 600×400×1250 мм
  • Чистый вес: 90 кг
