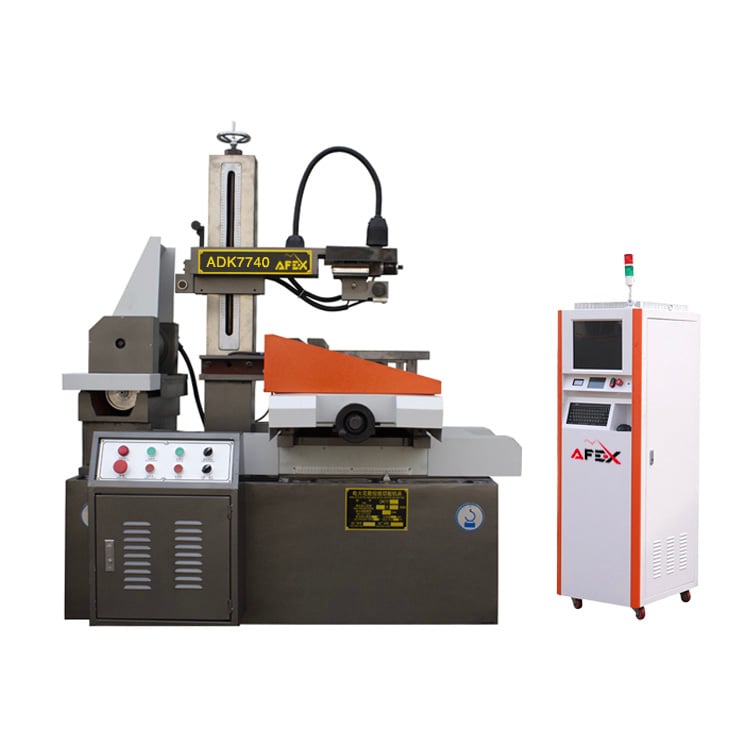

1 / 3Электроэрозионный проволочно-вырезной станок с ЧПУ ADK7740
1,5 кВт · ≥160 мм²/мин · 0,1–0,2 мм
Индивидуальное предложение
- Общая мощность станка
- 1,5 кВт
- Скорость резки
- ≥160 мм²/мин
- Диаметр молибденовой проволоки
- 0,1–0,2 мм
- Размер рабочего стола
- 810 × 570 мм
- Скорость проволоки
- 1–12 м/с
- Ход стола по XY
- 450 × 550 мм
Цена
Описание
Основные характеристики
- Привод
XY: шаговый двигатель; UV: шаговый двигатель
- Напряжение
в соответствии с местным напряжением в регионе заказчика
Об оборудовании
01
21 параметровОбщие показатели
- Ход стола по XY
- 450 × 550 мм
- Ход UV
- 60 × 60 мм
- Размер рабочего стола
- 810 × 570 мм
- Ход по оси Z
- 500 мм
- Максимальная толщина резки
- 400 мм
- Максимальный угол конуса
- ±6° / 80 мм
- Скорость резки
- ≥160 мм²/мин
- Точность обработки
- ≤0,02 мм
- Точность позиционирования
- ≤0,02 мм
- Наилучшая шероховатость поверхности за один проход
- ≤Ra 2,5 мкм
- Привод
- XY: шаговый двигатель; UV: шаговый двигатель
- Тип направляющих
- линейные направляющие
- Максимальная нагрузка
- 450 кг
- Диаметр молибденовой проволоки
- 0,1–0,2 мм
- Скорость проволоки
- 1–12 м/с
- Общая мощность станка
- 1,5 кВт
- Максимальный рабочий ток
- 10 А
- Напряжение
- в соответствии с местным напряжением в регионе заказчика
- Габариты (Д×Ш×В)
- 1600 × 1170 × 1600 мм
- Масса
- 1400 кг
- Упаковка
- деревянный ящик (фанера)
a

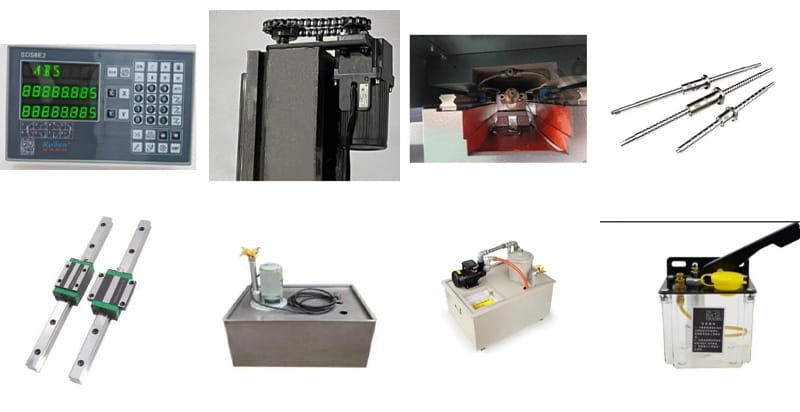

Основная конфигурация
• Цифровая индикация по осям X и Y, отображение перемещений в реальном времени • Привод оси Z — электрическая регулировка высоты по оси Z • Барабан проволоки установлен на высокоточной линейной направляющей, что эффективно предотвращает одностороннее ослабление проволоки • Оси XY оснащены высокоточными шарико-винтовыми парами военного стандарта • Высокоточные линейные направляющие по осям XY повышают точность позиционирования • Осевой насос и бак для охлаждающей жидкости • Бак для охлаждающей жидкости с насосом высокого давления и многоступенчатой фильтрацией — для более эффективного удаления продуктов эрозии • Насос централизованной смазки смазывает направляющие и винтовые парыСистема управления
- Высокоскоростной интеллектуальный пульт управления
- Аппаратное обеспечение
- Промышленный контроллер: уровня P4 или выше
- Контроллер X8 или AutoCut
- Цветной ЖК-дисплей 15″
- Мышь и клавиатура
- Интерфейсы: RS232, USB, Интернет и др.
Программное обеспечение
• Поддержка импорта DXF, DAT, DFT, DWG, DWS, DWT и других графических файлов • Автоматическое определение края заготовки и поиск центра • Обработка конических деталей по технологии четырёхосевого связанного управления; 3D-проектирование траектории обработки; устранение теоретических погрешностей при обработке конических поверхностей за счёт компенсации радиуса направляющего ролика, диаметра проволоки-электрода, одностороннего зазора и эллиптической погрешности большого конуса • Оптимизация для стабильной и надёжной обработки сверхтолстых заготовок • Поддержка автоматического программирования по графике: пользователю не нужно писать код — достаточно задать технологию для графики, и обработка выполняется автоматически • Настройки коммутации для 4 осей XYUV; выбор режимов привода: пятифазный десятиимпульсный, трёхфазный шестиимпульсный, импульсный привод и др. • Мониторинг состояния обработки по осям X, Y, U, V в реальном времени • Предварительный просмотр обработки, отображение процесса в реальном времени; масштабирование графики, просмотр в главном, левом и верхнем видах • Возможность наблюдать за процессом обработки с разных ракурсов • Функция пользовательской базы технологических процессов для упрощения повторной обработки • Обработка конических деталей на основе четырёхосевого связанного управления для удобной обработки сложных верхних и нижних поверхностей • Преобразование сложной конической графики в простую и точную обработку • Автоматическая сигнализация по окончании обработки или при возникновении неисправности; время сигнала настраивается • Функция задержки обработки на углах для компенсации отклонений, вызванных прогибом проволоки-электрода • Функция компенсации люфта винта для повышения точности станка • Поддержка компенсации по линейной шкале (энкодеру) для коррекции погрешности позиционирования в реальном времениОсновные особенности
- Станина изготовлена методом высокопрочного литья в песчано-смоляные формы и является основной несущей частью станка. Высокотемпературный отжиг обеспечивает бо́льшую массу по сравнению с аналогичными станками и гарантирует длительное сохранение механической точности
- Шарико-винтовая пара военного класса P3: низкое трение, высокий КПД передачи, энергоэффективность, высокая точность, большая осевая жёсткость и обратимость передачи
- Барабан проволоки установлен на высокоточной линейной направляющей, что эффективно предотвращает одностороннее ослабление проволоки; это обеспечивает длительное сохранение точности обработки и стабильное качество поверхности
- Применяется цифровая подача проволоки с ЧПУ, что улучшает чистоту поверхности заготовки
- Защита от обрыва проволоки: автоматическая остановка при обрыве эффективно защищает станок
- Функция однонаправленного удаления продуктов эрозии эффективно контролирует следы реза на поверхности заготовки
- Интегрированный высокоскоростной шкаф управления: эстетичный внешний вид, продуманная внутренняя компоновка и эффективный отвод тепла
Комплект поставки
Станок и шкаф управления (с компьютером и полным комплектом программного обеспечения) — 1 Молибденовая проволока и эмульсия — 1 Монитор, мышь и клавиатура — 1 Бак для охлаждающей жидкости и фильтр — 1 Водяной насос и сетевой кабель — 1 Шланг подачи охлаждающей жидкости — 1 Сетевой кабель — 1 Колесо натяжения проволоки — 1 Рукоятка — 1 Оснастка / зажимные приспособления — 2 Приспособление для вертикальной выверки молибденовой проволоки — 1 Выравнивающие подкладки / опоры — 4AFEX · КОНСУЛЬТАЦИЯ
Операторы онлайнБыстрый запрос цены
Оставьте имя и номер телефона — остальное уточнит наш специалист.
ОборудованиеЭлектроэрозионный проволочно-вырезной станок с ЧПУ ADK7740Ваши данные не передаются третьим лицам
Технические характеристики
Данные предоставлены производителем; конфигурация может меняться под заказ.
Общие показатели
21 параметров- Ход стола по XY
- 450 × 550 мм
- Ход UV
- 60 × 60 мм
- Размер рабочего стола
- 810 × 570 мм
- Ход по оси Z
- 500 мм
- Максимальная толщина резки
- 400 мм
- Максимальный угол конуса
- ±6° / 80 мм
- Скорость резки
- ≥160 мм²/мин
- Точность обработки
- ≤0,02 мм
- Точность позиционирования
- ≤0,02 мм
- Наилучшая шероховатость поверхности за один проход
- ≤Ra 2,5 мкм
- Привод
- XY: шаговый двигатель; UV: шаговый двигатель
- Тип направляющих
- линейные направляющие
- Максимальная нагрузка
- 450 кг
- Диаметр молибденовой проволоки
- 0,1–0,2 мм
- Скорость проволоки
- 1–12 м/с
- Общая мощность станка
- 1,5 кВт
- Максимальный рабочий ток
- 10 А
- Напряжение
- в соответствии с местным напряжением в регионе заказчика
- Габариты (Д×Ш×В)
- 1600 × 1170 × 1600 мм
- Масса
- 1400 кг
- Упаковка
- деревянный ящик (фанера)
Видео
Оборудование в работе.
Доставка и запуск
От консультации до запуска — четыре этапа по договору.
Консультация
Определяем задачу, подбираем конфигурацию и готовим КП.
Договор
Сроки, порядок оплаты и гарантия фиксируются в договоре.
Доставка
Оборудование доставляется от производителя до вашего объекта.
Монтаж и обучение
Наши специалисты запускают оборудование и обучают операторов.
Частые вопросы
Самые частые вопросы о доставке, договоре и отслеживании.
Можно ли отслеживать мои заказы онлайн?
Вы можете отслеживать заказы онлайн. В Узбекистане одним из первых разработан механизм мониторинга грузов, определения их местонахождения и оценки времени прибытия с помощью системы GPS. Получить эту информацию можно введя только номер договора.
Как долго будут доставляться грузы?
Срок доставки в большинстве случаев зависит от производителя. Доставка большинства крупносерийного производственного оборудования занимает в 2-3 раза больше времени, чем обычное оборудование. В случае готового оборудования срок поставки начинается от 30 дней. Без учета времени, необходимого для растаможки оборудования на территории Узбекистана, процессов сертификации.
Какие способы доставки доступны?
В зависимости от вида товара из-за рубежа и периода получения заказа, доставка товара на территорию Узбекистана осуществляется на следующих основаниях:
Авиаперевозки
По железной дороге
Наземным транспортом
Смешанным транспортом
Что от меня требуется для заключения договора?
Чтобы стать клиентом нашей компании, вам необходимо:
Свидетельства о регистрации предприятия;
Банковские реквизиты;
ИНН;
Копия паспорта руководителя;
Печать предприятия для подтверждения договора
Консультация
Обсудим ваш проект вместе
Свяжитесь с нами за консультацией по выбору оборудования, техническим решениям и предложениям.
AFEX · СОЦСЕТИ
Следите за нами
Новое оборудование, запуск и производственные процессы — в наших официальных каналах.
Похожее оборудование
Металлообрабатывающее оборудование
Токарный станок с ЧПУ ACK6150-2000
Подробнее →
Металлообрабатывающее оборудование
Быстродействующий 4-осевой профильный обрабатывающий центр с ЧПУ
Подробнее →
Металлообрабатывающее оборудование
Гидравлический пресс для листового металла с ЧПУ
Подробнее →
Металлообрабатывающее оборудование

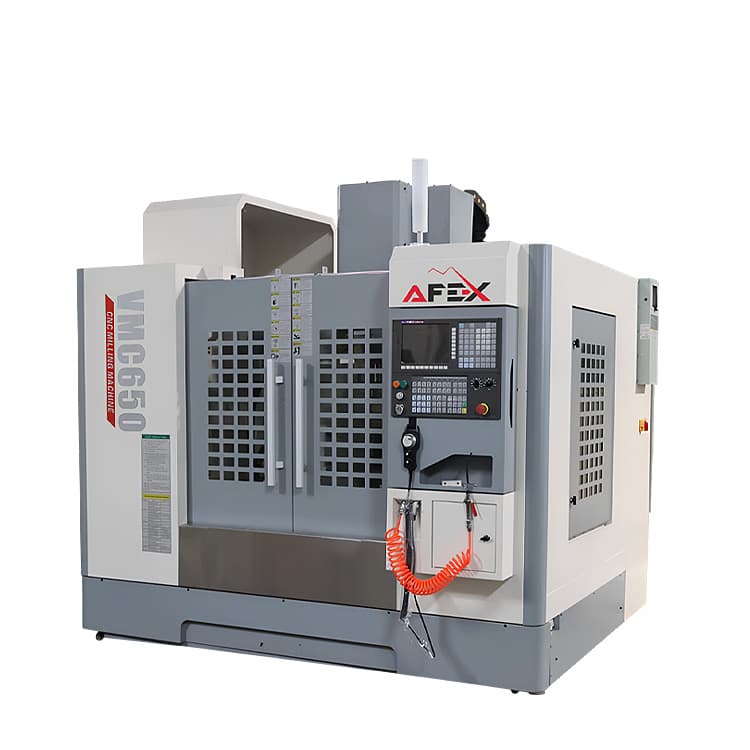

VMC650 Вертикально-фрезерный станок по металлу
