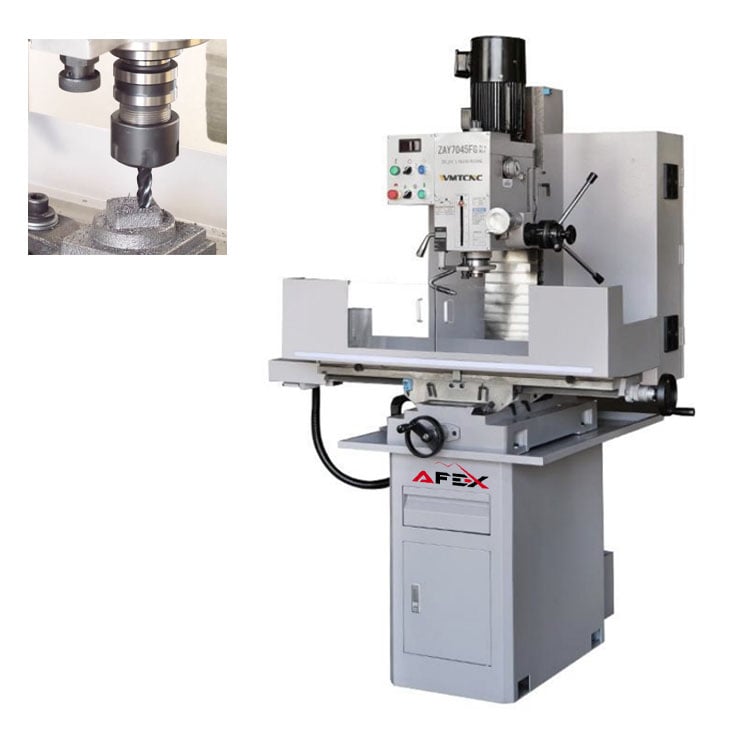

1 / 3Многофункциональный фрезерно-сверлильный станок с ЧПУ
Многофункциональный станок с ЧПУ для фрезерования, сверления и нарезания резьбы в металлических деталях.
- Мощность главного двигателя
- 2,2 кВт
- Макс. диаметр сверления
- 45 мм
- Макс. диаметр фрезерования
- 80 мм
- Макс. диаметр нарезания резьбы
- 20 мм
- Размер рабочего стола
- 1000 × 240 мм
- Расстояние от торца шпинделя до стола
- 530 мм
Описание
Основные характеристики
- Стандартная комплектация двигателей подачи
Серводвигатели 750 Вт + 750 Вт + 1 кВт (с тормозом)
- Винтовые пары (оси X/Y/Z)
Катаные шарико-винтовые пары C7 — 2005 / 2505 / 2505
Об оборудовании
Многофункциональный станок с ЧПУ для фрезерования, сверления и нарезания резьбы в металлических деталях. Диаметр сверления — до 45 мм, фрезерования — до 80 мм, нарезания резьбы — до 20 мм.
Рабочий стол станка 1000×240 мм, перемещения по осям: X — 630 мм, Y — 265 мм, Z — 460 мм. Расстояние от торца шпинделя до стола 530 мм, минимальное расстояние от оси шпинделя до колонны 291 мм, ход пиноли шпинделя 130 мм. Конус шпинделя MT4, MT3 или R8, частота вращения регулируется в диапазоне 0–2600 об/мин через двухступенчатую передачу.
Мощность главного частотного двигателя 1,5 или 2,2 кВт. Оси приводятся серводвигателями 750 Вт, 750 Вт и 1 кВт (с тормозом), передача — через катаные шарико-винтовые пары класса C7 (2005/2505/2505). Управление — системой ЧПУ 990MDCa. Станок подходит для механических и ремонтных мастерских, а также цехов мелкосерийного производства деталей.
AFEX осуществляет доставку, монтаж и пусконаладку оборудования, а также гарантийное обслуживание. Укажите размеры и материал Ваших деталей — мы порекомендуем подходящий вариант по конусу шпинделя и мощности двигателя.
Общие показатели
- Макс. диаметр сверления
- 45 мм
- Макс. диаметр фрезерования
- 80 мм
- Макс. диаметр нарезания резьбы
- 20 мм
- Расстояние от торца шпинделя до стола
- 530 мм
- Ход по оси X
- 630 мм
- Ход по оси Y
- 265 мм
- Ход по оси Z
- 460 мм
- Размер рабочего стола
- 1000 × 240 мм
- Минимальное расстояние от оси шпинделя до колонны
- 291 мм
- Ход пиноли шпинделя
- 130 мм
- Конус шпинделя
- MT4 / MT3 / R8
- Мощность главного двигателя
- 1,5 / 2,2 кВт (частотный двигатель)
- Система ЧПУ
- After 990MDCa
- Частота вращения шпинделя (двухступенчатая передача)
- 0–2600 об/мин
- Стандартная комплектация двигателей подачи
- Серводвигатели 750 Вт + 750 Вт + 1 кВт (с тормозом)
- Винтовые пары (оси X/Y/Z)
- Катаные шарико-винтовые пары C7 — 2005 / 2505 / 2505

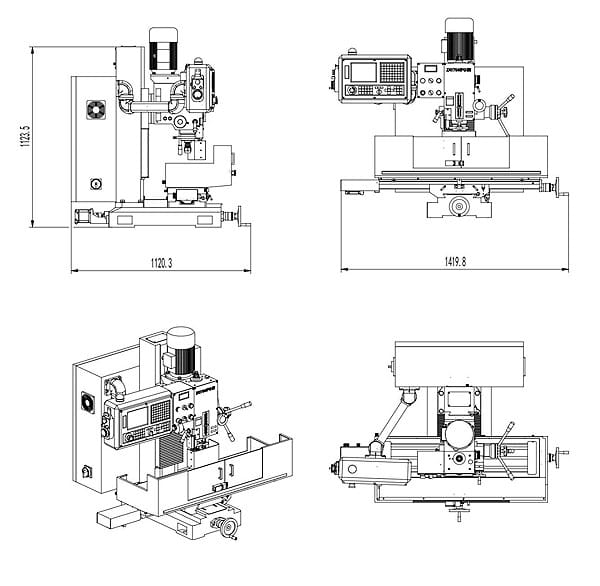

Чертёж станка
Быстрый запрос цены
Оставьте имя и номер телефона — остальное уточнит наш специалист.
ОборудованиеМногофункциональный фрезерно-сверлильный станок с ЧПУВаши данные не передаются третьим лицам
Технические характеристики
Данные предоставлены производителем; конфигурация может меняться под заказ.
Общие показатели
16 параметров- Макс. диаметр сверления
- 45 мм
- Макс. диаметр фрезерования
- 80 мм
- Макс. диаметр нарезания резьбы
- 20 мм
- Расстояние от торца шпинделя до стола
- 530 мм
- Ход по оси X
- 630 мм
- Ход по оси Y
- 265 мм
- Ход по оси Z
- 460 мм
- Размер рабочего стола
- 1000 × 240 мм
- Минимальное расстояние от оси шпинделя до колонны
- 291 мм
- Ход пиноли шпинделя
- 130 мм
- Конус шпинделя
- MT4 / MT3 / R8
- Мощность главного двигателя
- 1,5 / 2,2 кВт (частотный двигатель)
- Система ЧПУ
- After 990MDCa
- Частота вращения шпинделя (двухступенчатая передача)
- 0–2600 об/мин
- Стандартная комплектация двигателей подачи
- Серводвигатели 750 Вт + 750 Вт + 1 кВт (с тормозом)
- Винтовые пары (оси X/Y/Z)
- Катаные шарико-винтовые пары C7 — 2005 / 2505 / 2505
