Avtomatik filtrlangan gazsiz suv ishlab chiqarish liniyasi 2000 dona/soat — Rasm 1 / 12

1 / 12

Oziq ovqatTovar kodi: 66bc89379b65ea74bb21cdd7

Avtomatik filtrlangan gazsiz suv ishlab chiqarish liniyasi 2000 dona/soat

2000 dona idish · 66 KW · 72 KW

Individual taklif

Ishlab chiqarish hajmi: 2000 dona idish
Maksimal isitish quvvati· PET kapsulani qizdirish va sh…: 66 KW
Barcha elektr mashinalarni o'rnatish quvvati· PET kapsulani qizdirish va sh…: 72 KW
Haqiqiy iste’mol qilinish quvvat· PET kapsulani qizdirish va sh…: 50 KW
Dvigatel quvvati· Havo kompressori: 18 kVt
Quvvat· Ushbu uskuna kompressor bilan…: 0,75 HP

Yetkazib berishShartnoma asosida
O‘rnatishMutaxassislar tomonidan
KafolatIshlab chiqaruvchi kafolati
Texnik yordamShartnoma asosida

Asosiy ko‘rsatkichlari

To’ldirish turi
Oddiy bosim bilan to’ldirish turi / gravitatsiyaviy to’ldirish turi
Qopqoq
Standart HDPE vintli qopqoq, diametri 30/28 mm
Konveyer rejimi
Bo’sh shisha: Havoli konveyeri To’liq shisha: Lentali konveyer

Uskuna haqida

Avtomatik filtrlangan gazsiz suv ishlab chiqarish liniyasi loyihasi

Lohiya haqida

Ishlab chiqarish hajmi: 2000 dona idish (500 ml) / soat
Liniya to'liq avtomatik, ishlab chiqarish miqdori idish hajmiga bog'liq
Ishchi kuchi miqdori: 5-6 ishchi
Kerakli maydon: 38 x 25 metr
Elektr ta’minoti: 380V 50/60 Hz
Suv ta’minoti: artizan suv, toza oqava suv

(ushbu rasm liniya haqida tasavvur berish uchun taqdim etilgan)

Umumiy ko‘rsatkichlar

11 parametr

Ishlab chiqarish hajmi: 2000 dona idish (500 ml) / soat
To’ldiruvchi material: Toza suv / gazsiz suv
To’ldirish turi: Oddiy bosim bilan to’ldirish turi / gravitatsiyaviy to’ldirish turi
To’ldirish uchun idish turi: PET idish
Idishga to’ldirish turi: Bo’yin tutqichli konveyer
Qopqoq: Standart HDPE vintli qopqoq, diametri 30/28 mm
To’ldirish harorati: Oddiy harorat
Sana markalash turi: Lazer markalash
Yorliq: PVX termo qisqaruvchi plyonka
Qadoqlash (blok): PE plyonka
Konveyer rejimi: Bo’sh shisha: Havoli konveyeri To’liq shisha: Lentali konveyer

Loyihaning tavsifi

PET idish puflash tizimi
Suvni tozalash tizimi
To'ldirish va qadoqlash tizimi

1 - Avtomatik PET idish shakllantirish uskunasi

PET kapsulani qizdirish va shakllantirish uskunasi konveyer bilan birga

14 parametr

Ishlab chiqarish quvvati: 3000 dona/soat
Idish hajmi: 500 ml
Idish og’irligi: 17 gr
Idish turi: Dumaloq idish
Maksimal isitish quvvati: 66 KW
Barcha elektr mashinalarni o'rnatish quvvati: 72 KW
Haqiqiy iste’mol qilinish quvvat: 50 KW
Ishchi bosim: 7-9 kg/sm2
Past bosimli gaz sarfi: 1000 l/min
Idish puflash bosimi: 25-35 kg/sm2
Yuqori bosimli gaz iste’moli: 1500 l/min
Sovuq suv oqimi: 30l/min
Uskuna o‘lchami: 3100x18002300 mm
Uskkuna og’irligi: 3 tonna

Xususiyatlari

PLC boshqaruv paneli yordamida barqaror ishlash.
Konveyer yordamida preformlarni avtomatik tashish.
Idish infraqizil isitgich ichida o‘z o‘qi atrofida aylanishi va bir vaqtning o‘zida relslarda harakatlanishi natijasida issiqlik yaxshi tarqaladi va tez o‘tadi.
Oldindan isitish zonasida yorug‘lik lampasini va aks ettiruvchi plastinka uzunligini sozlash orqali blankalarni oldindan isitish imkoniyati va avtomatik termostat yordamida isitgich ichidagi haroratni doimiy ushlab turish imkoniyati.
Yuqori xavfsizlik: har bir mexanik harakatda avtomatik bloklovchi qurilma mavjud, bu esa qaysidir jarayonda nosozlik yuz bersa, uskunani xavfsiz holatga o‘tkazadi.
Ifloslanish yo‘qligi va past shovqin darajasi: harakatni boshqarishda havo tsilindridan foydalaniladi, bu esa moy nasosidan foydalanishni bartaraf etadi.
Havo bosimi diagrammasida havo puflash va mexanik harakatni uch qismga ajratish orqali turli atmosfera bosimlariga moslashish imkoniyati.
Yuqori bosim va ikkita krank mexanizmi bilan qolipni mustahkam siqib ushlab turish.
Ikkita boshqaruv rejimi: avtomatik va qo‘lda boshqarish.
Xavfsiz, ishonchli va noyob klapan holati konstruktsiyasi, bu esa havo bosimi diagrammasini aniq va tushunarli qiladi.
Arzon xarajat, yuqori samaradorlik, foydalanishning qulayligi, texnik xizmat ko‘rsatishning soddaligi va avtomatlashtirilgan jarayon.
Shishaning ifloslanishi butunlay yo‘q qilinadi.
Sovutish tizimi yordamida mukammal sovutish natijasi.
Oson o‘rnatish va ishga tushirish.
Noto‘g‘ri ishlash darajasi juda past: 0,3 foizdan kam.

Yuqori sifatli PET idish qoliplari

Havo kompressori

7 parametr

Havo chiqishi: 2.4 m3 / min
Bosim: 3.0 Mpa
Dvigatel quvvati: 18 kVt
Tanker: 150l
Tezlik: 620 r.p. m
Og'irligi: 1000 kg
O’lchami: 2400 x1300x1300mm

Sovutish uskunasi (PET idishlarni quritish uchun)

Ushbu uskuna kompressor bilan birga ishlaydi

7 parametr

Sovutish quritgichi: 1.0/30H
Unumdorligi: 1,0 m3/min
Ish bosimi: 3,0 Mpa
Kirish harorati: 80 ℃
Quvvat: 0,75 HP
Og'irligi: 110 kg
O’lchami: 950x600x1100 mm

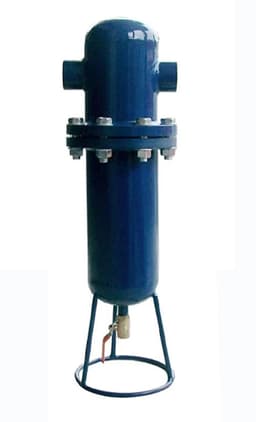

Havo filtr

6 parametr

Havo filtr: 1,0/30
Samaradorligi: 1,0 m3/min
Ish bosimi: 3,0 Mpa
Kirish harorati: 80 ℃
Og'irligi: 15 kg
O’lchami: 650x250x250 mm

Suv sovutgich (chiller)

9 parametr

Ishlab chiq;arish quvvati: 4400 Kkal/soat
Kompressor quvvati: 1,5 kVt
Sovutgich: R22
Maksimal sovutilgan suv oqimi: 90 L / min
Suv oqimi uchun kirish va chiqish trubkasi: 1'
Sovutish fanining quvvati: 0,1 kVt
Ichki o'lchamlari: 680 x 460 x 840 mm
Suv idishining hajmi: 20 l
Og'irligi: 35 kg

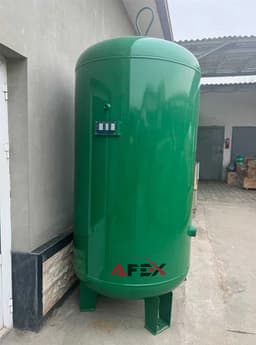

Havo saqlash tanki 1000 L

2 - Suvni tozalash tizimi

Teskari osmosli suvni filtrlash uskunasi

9 parametr

Ishlab chiqarilgan: Xitoy
Ishchi bosimi: 0.5-2 Mpa
Ishlash quvvati: 2000L/soat
Filtrlash bosqichlari: 8 bosqichli
Material: SUS 304 Zanglamas metal
OSMOS membranasi: 4040
Quvvat sarfi: 5.2 kw/soat
Suv ishlatish samaradorligi: 50%
O’lchami: 4000x2000x1000 mm

Filtrlash bosqichlari

Kvars qumi filtri
Faollashgan uglerod filtri
Natriy ion almashtirgichi
Regeneratsiya bloki
Aniq (himoya) filtri
Teskari osmos
Ozon generatori
UV tizimi

Ozon generatori

Ozon oksidlovchi dezinfektsiyalashda xlorga qaraganda ancha kuchli. U nafaqat yaxshilab sterilizatsiya va dezinfektsiyalashi mumkin, balki suv tarkibidagi zararli tarkibiy qismlarni zararsizlantirishi, temir, marganets, sulfid, benzol, fenol, organofosfor, organoxlorin, siyanid va boshqalar kabi og’ir metal ionlarini va boshqa aralashmalarni oli b tashlashi mumkin. Xlorli dezinfektsiyalash va ultrabinafsha zararsizlantirishdan ko’ra germitsidning samaradorligi yaxshiroqdir. Xlordan farqli o’laroq, qoldiq ozon kislorodga parchalanishi mumkin va ikkinchi marta ifloslanishiga olib kelmaydi. Ozonli qayta ishlashdan so’ng, suv rangsiz va hidsiz, ta’mi yaxshi bo’ladi. Bu ichimlik suvining sifatini belgilab beruvchi asosiy me’zonlardan biridir.

Suv saqlovchi tanker 2t

4 parametr

Suv sig’imi: 2000L
Metall qalinligi: 1,0mm
Material: SUS 304 zanglamas metal
Joylashish o’rni: Vertikal

3 - To'ldirish va qadoqlash tizimi

Texnik xususiyatlari

3 in 1 Monoblok avtomatik toza suv to’ldirish uskunasi

18 parametr

Boshsiyalar soni: 8 chayish boshligi, 8 to'ldirish boshligi, 3 yopish boshligi
Ishlash tezligi: 2000 dona/soat (500 ml)
To'ldirish materiali: Toza suv / gazlanmagan suv
Idish materiali: PET shisha
Idish shakli: Dumaloq
Idish diametri: ф50-110 mm
Idish balandligi: 150-340 mm
Idish hajmi: 250-2000 ml
To'ldirish aniqligi: ≤±5 mm
To'ldirish turi: Oddiy bosimli to'ldirish / gravitatsion to'ldirish
To'ldirish usuli: Bo'yin ushlash konveyeri
Qopqoq: Standart HDPE vintli qopqoq, diametri 30/28 mm
To'ldirish harorati: Normal harorat
Siqilgan havo yo'qotishlari: 20 nм3/soat
Yuvish bosimi: 0.25-0.3Mpa
To'ldirish bosimi: 0.15~0.35Mpa
Konveyer rejimi: Bo'sh shisha: Havoli konveyer To'ldirilgan shisha: Lentalik konveyer
Kuchlanish va chastota: 380V 50hz

Yuvish stantsiyasi

Barcha chayqash boshlari 304 zanglamaydigan po'latdan yasalgan, suv purkagich konstruksiyali, uskuna suv sarfida ancha tejamkor
Plastik ichki qismli 304 zanglamas po'latdan yasalgan tutqich yuvish paytida shishaning minimal to'qnashuvini ta'minlaydi
304 zanglamaydigan po'latdan yasalgan yuvish nasoslari

To'ldirish stantsiyasi

Yuqori aniqlikdagi to'ldirish nasadkasi, PLC nazorati, yuqori to'ldirish aniqligi va barqaror to'ldirishni ta'minlaydi,
Barcha aloqa qismlari va suyuqlik rezervuari 304 zanglamaydigan po'latdan yasalgan, nozik silliqlangan, tozalash oson
Idish yetib kelishi to’xtagan holatda to’ldirish avtomatik to’xtaydi

Qopqoq yopish stantsiyasi

O'rnatish va yopish tizimi, yukni kamaytirish funktsiyasiga ega elektromagnit qopqoq yopish boshlari, qopqoq yopish paytida shishaning minimal to'qnashuvini ta'minlaydi.
Barcha konstruktsiya 304 zanglamaydigan po'latdan yasalgan
Idish yetib kelishi to’xtagan holatda qopqoq yopish avtomatik to’xtaydi

Xususiyatlari

Ushbu uskuna havo konveyer lentasi bilan uyg'un ishlaydi. U idishlarni bo'ynidan ushlab turadi va shu bilan tashish jarayonida idishlarning tushib ketishi ehtimolini kamaytiradi.
Ushbu uskuna PET idishlarni suv quyish uchun ishlatiladi va qopqoq yopish funksiyasiga ega.
Ushbu uskuna uchta funktsiyani birlashtiradi:

Bo'sh PET idishlarni chayish.
Yuvilgan PET idishlarni to'ldirish.
To'ldirilgan idishlarni yopish.

Havo konveyeri (bo'sh idishlar uchun)

Elektron komponentlar

Elektron komponentlar uchun Fransiya, Germaniya, Yaponiya, Xitoy va Tayvan davlarida ishlab chiqarilgan SIEMENS, OMRON, Schneider, CNP kabi brendlarining detal va qismlaridan foydalanilgan.

Qopqoq yuklash uskunasi

4 parametr

Material: SS304
Dvigatel quvvati: 0,25 kVt
O'lchamlari: 700 mm × 700 mm × 3000 mm
Og'irligi: 240 kg

Yorug’likda tekshirish uskunasi

3 parametr

Quvvat iste'moli: 1 * 40 Vt
Olchamlari: 800*130*300 mm
Foydalanish: To'ldirilgan idishlarni tekshirish uchun

Ushbu uskuna to'ldirish uskunasidan keyin o'rnatiladi. Tashqi tomonida suv tomchilari bo'lgan idishlarni quritish uchun ishlatiladi.

Quritish uskunasi

5 parametr

Kuchlanish: 380V 50 HZ
Quvvati: 5.5 KW
Uskuna materiali: SUS304
Idishlarni harakatga keltirish qismi: Konveyer lentasi
Havo puflash tezligini sozlash: Mexanik tugma yordamid

Ushbu uskuna PVX issiqlik qisqaradigan material uchun qo'llaniladi. Rulon shaklidagi yorliqlar bilan ishlaydi.

Avtomatik tortiluvchan PVC yorliqlash bloki

8 parametr

Mahsulotning ishlashi: 6000 but./ soat 500 ml da.
Model: PM-150.
Kuchlanishi: ∮3, 380V, 50Hz.
Idish diametri: 28-120 mm
Yorliq uzunligi: 30-250 mm
Yorliq qalinligi: 0,03-0,13 mm
Uskunaning o'lchami: 2100x850x2000 (mm).
Og'irligi: 400 kg

Uskuna qismlari

Uskuna qismlari uchun Fransiya, Germaniya, Yaponiya, Xitoy va Tayvan davlarida ishlab chiqarilgan Panasonic, Delta, Schneider, Lijiali kabi brendlarining detal va qismlaridan foydalanilgan. 1) Parli termo tunnel turli xil va nostandart shisha turlariga, masalan, yumaloq, kvadrat tekis shishalarga qo'llanilishi mumkin. Ushbu tunnel choksiz yorliq yopishtirib beradi 2) Bug ' nayzasi uchta sozlanishi segmentga bo'lingan; har bir segmentning balandligi, holati va bug ' chiqishi mos ravishda sozlanishi mumkin; bu mukammal qisqarish effektini kafolatlaydi. 3) Butun uskuna issiqlikni saqlaydigan zanglamaydigan po'latdan yasalgan bo'lib, u nafaqat energiyani tejaydi, balki xalqaro xavfsizlik standartiga ham javob beradi. Reduktor qutisi va tashish lentasi Spirax Sarco tomonidan ishlab chiqarilgan. Butun uskuna oson ishlatish va texnik xizmat ko'rsatish uchun suv o'tkazmaydigan konstruksiyasiga ega. Texnik xususiyatlari

Parli termo tunnel

4 parametr

Kuchlanishi: 380V 50 Hz
Ish bosimi: <= 0,1 MPa
Uskuna o’lchamlari: 1800x400x450 mm
Og'irligi: 150 kg

Paragenerator(bug’ qozoni)

9 parametr

Ishlab chiqaruvchi: Xitoy
Model: JYV
Energiya turi: Elektr
Kuchlanish: 380V50hz
Elektr energiya sarfi: 36kw/soat
Og’irligi: 140kg
Par bosimi: 10 BAR(1 Mpa)
O’lchami: 1000*700*1400mm
Material: Carbon metall

Lazerli markalash uskunasi CO2 50w

11 parametr

Ishlab chiqarilgan: Xitoy
Model: AF-30w
Kuchlanish: 220 V 50/60 hz
Quvvati: 0,5 kw
Lzer quvvati: 20 vat
To’lqin uzunligi: 10.64 UM
Chiziq uzunligi: 0.01 mm
Marka o’lchami: 160*160 mm
Kontent belgilari: Matn, naqsh, sana, shtrix kod va boshqalar
Operatsion tizim: Microsoft Windows XP or Windows 2000
Uskuna o’lchami: 77*67*152 sm

Qopqoq ustiga data matrix markirovka yopishtirish uskunasi

9 parametr

Kuchlanish: 220V 50 Hz
Tezligi: 40-120 dona/daq
Aniqligi: ±1 mm
Mos keladigan mahsulot o‘lchami: 10 mm – 150 mm
Mos keladigan yorliq o‘lchami: Uzunligi: 6 mm – 300 mm Kengligi: 25 mm – 125 mm
Mos keladigan yorliq rulonining ichki diametri: ⌀76 mm
Mos keladigan yorliq rulonining tashqi diametri: ⌀280 mm
Uskuna o‘lchamlari: 885x870x1535 mm
Uskuna og‘irligi: 76 kg

Suv mahsulotlarini bloklash va qadoqlash jarayonini samarali boshqarish uchun ishlab chiqilgan avtomatik bloklash tizimi yuqori samaradorlikka ega. 220V-380V kuchlanishda ishlaydi va quvvat sarfi 15-18 kVt/soatni tashkil etadi, har daqiqada 0 dan 8 gacha blokni suvni qadoqlash imkoniyatiga ega. Ushbu uskuna o‘rta va katta hajmdagi ishlab chiqarish ehtiyojlari uchun ideal echim bo‘lib, ishlab chiqarish jarayonini tezlashtiradi va mehnat unumdorligini oshiradi. Bloklash qismi

Avtomatik bloklab qadoqlash uskunasi

12 parametr

Kuchlanish: 220V 50-60Hz
Quvvat sarfi: 2 kvt/soat
Qadoqlash tezligi: 0-8 blok/daqiqa
Paket uzunligi: 120mm
Paket maksimal kengligi: 420mm
Paket maksimal balandligi: 330mm
Yuk ko’tarish: 20kg
Konveyer uzunligi: 1,6m
Plyonka kengligi va qalingi: 560mm/0,03-0,25mm
Plyonka turlari: POE/PE/PVX/PP
Uskuna o’lchami: 2000*700*1850mm
Uskuna og’irligi: 350kg

Termo tunnel

7 parametr

Kuchlanish: 380V 50-60Hz
Quvvat sarfi: 13Kvt/soat
Tunel o’lchami: 1500*450*250mm
Konveyer tezligi: 0-15metr/daqiqa
Konveyer yuk ko’tarish: 25kg
Plyonka turlari: POE/PE/PVX/PP
Uskuna og’irligi: 300kg

Lentali konveyer (to'ldirilgan idishlar uchun)

Ishlab chiqarilgan mahsulot namunalari

AFEX · KONSULTATSIYA

Operatorlar onlayn

Tezkor narx so‘rovi

Ismingiz va telefon raqamingizni qoldiring — qolganini mutaxassisimiz hal qiladi.

UskunaAvtomatik filtrlangan gazsiz suv ishlab chiqarish liniyasi 2000 dona/soat

Ma’lumotlaringiz uchinchi shaxslarga berilmaydi

Texnik xususiyatlar

Ma’lumotlar ishlab chiqaruvchi tomonidan taqdim etilgan; konfiguratsiya buyurtmaga qarab o‘zgarishi mumkin.

157 parametr

Umumiy ko‘rsatkichlar

11 parametr

Ishlab chiqarish hajmi: 2000 dona idish (500 ml) / soat
To’ldiruvchi material: Toza suv / gazsiz suv
To’ldirish turi: Oddiy bosim bilan to’ldirish turi / gravitatsiyaviy to’ldirish turi
To’ldirish uchun idish turi: PET idish
Idishga to’ldirish turi: Bo’yin tutqichli konveyer
Qopqoq: Standart HDPE vintli qopqoq, diametri 30/28 mm
To’ldirish harorati: Oddiy harorat
Sana markalash turi: Lazer markalash
Yorliq: PVX termo qisqaruvchi plyonka
Qadoqlash (blok): PE plyonka
Konveyer rejimi: Bo’sh shisha: Havoli konveyeri To’liq shisha: Lentali konveyer
