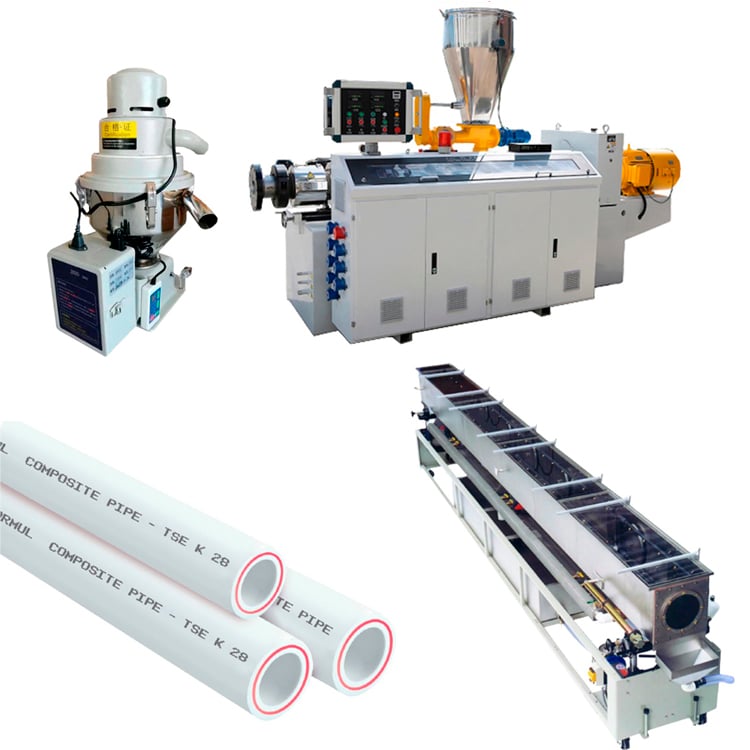

PPR құбырларын өндіру желісі

Әр адамның өміріндегі басты арманы мен мақсаты, әрине, өз жеке үйін салу болса керек.

Жеке ұсыныс

Қозғалтқыш қуаты: 1,5 кВт
Беру шлангісінің өлшемі: Ф32 мм
Қыздыру қуаты· Балқыту бункері: 5,4 кВт
Салқындату қуаты· TK 65/33 экструдері: 0,17 кВт*5
Қозғалтқыш түрі мен қуаты· TK 65/33 экструдері: AC 37 кВт
Вакуум сорғысының қуаты· Вакуумдық калибрлеу жабдығы: 4 кВт*2

ЖеткізуШарт бойынша
МонтажБіздің мамандар орындайды
КепілдікӨндіруші кепілдігі
Техникалық қолдауШарт бойынша

Жабдық туралы

Әр адамның өміріндегі басты арманы мен мақсаты, әрине, өз жеке үйін салу болса керек. Сәнді әрі жайлы, заманауи әрі берік үй салу үшін көптеген құрылыс жабдықтары мен шикізаттар қажет. Қазіргі таңда әр үйдің құрылысын пластик құбырларсыз (PPR құбырлары) елестету мүмкін емес. Кезекті өндіріс желіміз де дәл PPR құбырлары туралы. Алдымен осы түрдегі құбырлардың артықшылықтары туралы айтып өтейік.

Пайдалы қасиеттері

Төмен жылу өткізгіштік. PPR затының жылу өткізгіштігі өте төмен, яғни ол сыртқы ортадағы ыстық немесе суық температураны құбырдағы сұйықтыққа оңай өткізбейді және керісінше. Бұл фактор ыстық немесе суық сұйықтық тасымалданғанда жылу жоғалтуды азайтады, нәтижесінде энергия үнемделеді және PPR құбырлары үшін оқшаулау шығындары азаяды.
Ұзақ қызмет мерзімі мен беріктігі. PPR құбырлары әртүрлі жұмыс орталары мен температураларға қарамастан Сізге 50 жылдан астам қызмет ете алады. PPR құбырлары ыстық және суық суда да жоғары тиімділік пен беріктік көрсетеді. Сонымен қатар PPR құбырлары басқа қарапайым пластик құбыр түрлерінен айырмашылығы, суық ауа райында орнату кезінде ешқандай сынбайды және жарықшақ пайда болмайды.
Тиімді ішкі бет. Дәстүрлі құбыр түрлерімен салыстырғанда PPR құбырының ішкі беті өте тегіс және үйкеліс коэффициенті өте төмен. Бұл сұйықтықты тасымалдау және тарату кезінде қысым шығынын азайтады және PPR құбыр жүйелерінің энергия тиімділігін арттыруға көмектеседі. Сонымен қатар металл құбырлардан айырмашылығы, PPR бұзылмайды және тозбайды, бұл оларды пайдалануда қауіпсіздеу етеді.
Химиялық және механикалық беріктік. Дәстүрлі пластик құбырлармен салыстырғанда PPR құбырлары қатты және абразивті заттарға төзімді. Бұл әсіресе тасымалданатын сұйықтықтарда абразивті бөлшектер болатын құдық суында немесе өнеркәсіптік мақсаттарда қолданылғанда пайдалы.
Экологиялық және экономикалық тиімділік. PPR құбырының салмағы аз болғандықтан, оларды тасымалдау, өңдеу және орнату көп энергия шығынын немесе қол еңбегін қажет етпейді. Сонымен қатар оларды кесу, жалғау және олармен жұмыс істеу өте оңай. Бұдан басқа, PPR құбырларын бір-біріне жалғау тек жылу арқылы жүзеге асырылады және қосымша химиялық заттар мен материалдарды қажет етпейді. Осы факторлардың барлығы қоршаған ортаға әсердің және пайдалану бағасының төмен болуына әкеледі.
Қолдану аспектілері. PPR-дің беріктігі, экономикалық және экологиялық артықшылықтары оның соңғы жылдары әртүрлі мақсаттарда қолданылуына әкелді.

Енді құбырларымызды өндіретін желіміз туралы жалпы мәліметтермен танысайық.

Жалпы мәліметтер

Шикізаттар: PPR химиялық заты, қарапайым және түсті пигменттер
Өнімділігі: 50-150 кг/сағ (құбыр өлшемдері мен жұмыс жағдайларына байланысты)
Пластик құбырлар өлшемі: 20-63 мм
Пластик құбыр түрі: 3 қабатты
Желі өлшемдері: 35 м*5 м*3 м (ұзындығы*ені*биіктігі)
Температура: ≤40°C
Кернеу: 380 В, 50 Гц
Қуаты: 76 кВт
Бөлмеде жабдықтарға су жеткізу ыңғайлы болуы керек, электр тогы тұрақты келуі тиіс.
Жұмысшылар саны: 1 немесе 2 адам
Суды салқындату: 20°C, ≥0.3 МПа, ~2~3 м3/сағ
Сығылған ауа: 0.3 м3/мин, 0.3 МПа-0.8 МПа

Енді өндіріс процестеріне және осы процестерді жүзеге асыруға қажетті жабдықтарға көшуге болады. Сонымен, ең алдымен бізге шикізатты жабдықтарға жеткізетін құрылғы қажет. Жоғарыдағы жабдық дәл осы міндетті атқарады. Ол ыдысқа салынған заттарды автоматты түрде тартып алып, кептіретін бункерге жеткізеді. Өндіріс желімізде экструдерлер саны 2 болғандықтан, беру жабдықтарының саны да 2 болады.

Беру жабдығы

6 параметр

Сыйымдылығы: 300 кг
Жұмыс түрі: Вакуум
Қозғалтқыш қуаты: 1,5 кВт
Ең жоғары вакуум қысымы: 12000 Па
Беру шлангісінің өлшемі: Ф32 мм
Басқару: Беру уақытын реттеуге болады

PPR құбырларын өндіру желісі Кезек балқыту бункеріне келді. Шикізат беру жабдығы көмегімен осы жабдыққа салынды. Бұл жабдықтың міндеті — экструдерге шикізатты кептіріп, балқытып беру. 2 экструдер үшін 2 балқыту бункері қолданылады. Бункерлердің біріншісінің сыйымдылығы 100 кг, ал екіншісінікі 50 кг.

Балқыту бункері

6 параметр

Жүктеу сыйымдылығы: 50 кг
Ең жоғары жұмыс температурасы: 130 °C
Дәлдігі: ±5 °C
Қыздыру қуаты: 5,4 кВт
Қозғалтқыш қуаты: 0,25 кВт
Материал: Тот баспайтын металл

TK 65/33 экструдері

8 параметр

Шнек диаметрі: Ф465 мм
Шнек материалы: 38CrMoAIA
Қыздыру аймақтарының саны: 5 дана
Электр қыздырғыш материалы: Құйма алюминий + тот баспайтын металл
Қыздыру қуаты: 2,8 кВт*5
Салқындату қуаты: 0,17 кВт*5
Қозғалтқыш түрі мен қуаты: AC 37 кВт
Бренд: Siemens,ABB,Delixi,Schneider,Omron

TK 45/30 экструдері

8 параметр

Шнек диаметрі: Ф45 мм
Шнек материалы: 38CrMoAIA
Қыздыру аймақтарының саны: 3 дана
Электр қыздырғыш материалы: Құйма алюминий + тот баспайтын металл
Қыздыру қуаты: 2,3 кВт*3
Салқындату қуаты: 0,17 кВт*3
Қозғалтқыш түрі мен қуаты: AC 18,5 кВт
Бренд: Siemens,ABB,Delixi,Schneider,Omron

Қалыптар

Осы орайда қалыптарды да ұмытпау керек. Әртүрлі өлшемдегі қалыптар экструдерлердің ішкі бөлігіне орнатылады. Бұл ретте қалып диаметрлері сатып алушының талабы бойынша жасалады. Қалыптардың өлшемдері: 20, 25, 32, 40, 50, 63 мм. Қалыптар үшін #40 маркалы хром заты қолданылған. PPR құбырларымызға дизайн беруді де ұмытпауымыз керек. Оларға көрік беру үшін келесі жабдығымыз қажет болады. Бұл жабдық құбырларымыздың үстіне түсті жолақ құяды.

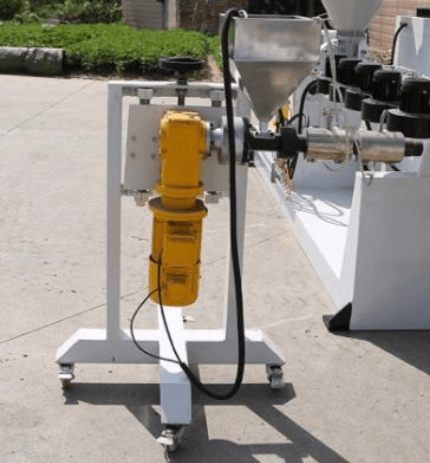

Tk 25/25 экструдері

8 параметр

Шнек диаметрі: 25 мм
Шнек материалы: 38CrMoAIA
Қыздыру аймақтарының саны: 2 дана
Электр қыздырғыш материалы: Құйма алюминий + тот баспайтын металл
Қыздыру қуаты: 0,85 кВт*2
Салқындату қуаты: 0,06 кВт*2
Қозғалтқыш түрі мен қуаты: AC 1,1 кВт
Бренд: Siemens

Вакуумдық калибрлеу жабдығының міндеті — пластик құбырлардың пішінін сақтап қалу. Экструдерден шыққан құбырлар ыстық күйде болады. Ыстық күйде олардың пішіні өте оңай өзгеріп кетеді. Бұл жабдық вакуумдау арқылы осы мәселені шешеді.

Вакуумдық калибрлеу жабдығы

5 параметр

Ұзындығы: 6 м
Вакуум сорғысының қуаты: 4 кВт*2
Вакуум қысымы: 0,03-0,06 МПа
Су сорғысының қуаты: 4 кВт*2
Материал: Тот баспайтын металл, силикон

Су салқындатқышы

Өніміміздің сапасы мен беріктігін одан әрі арттыру үшін оларды сумен де салқындатамыз. Салқындату үшін бізге жоғарыдағы тот баспайтын металдан жасалған 4 метрлік жабдық қажет болады. Оның ішіне бөлме температурасындағы су құйған жөн. Құбырлардың үстіңгі бөлігіне әртүрлі мәліметтер жазу да соңғы кезде әдеттегі жағдайға айналды. Бұл үшін бізге жоғарыдағы шағын жабдық жеткілікті.

Лазерлік таңбалау жабдығы

5 параметр

Жұмыс дәлдігі: 0.01 мм
Салмағы: 70 кг
Таңбалау аумағы: 110 мм*110 мм
Басқару: PLC басқару
Қуаты: 30 Вт

Бұл жабдығымыз құбырларға пішін беру үшін қолданылады. Құбырлар екі белдіктің арасынан өтеді және оларға қысым беріледі. Осы қысым көмегімен құбырларға пішін беріліп, келесі кезеңге өткізіледі.

Түзету жабдығы

5 параметр

Жұмыс ұзындығы: 1800 мм
Қысым: 20000 Н
Жылдамдығы: 1-10 м/мин
Қозғалтқыш қуаты: 2,2 кВт
Қозғалтқыш бренді: ABB инверторы

Бұл жабдығымыз пластик құбырларды сатып алушы талап еткен ұзындық бойынша кеседі. Жабдықтың ерекшелігі — пластик құбырды кескенде ешқандай шаң немесе жоңқа шығармайды. Әдеттегі жабдықтарда пластик құбырлар кесілгенде сол құбырлардың жоңқалары пайда болады және нәтижесінде өнім сапасына зиян келеді. Ал бұл жабдықтан ешқандай артық бөлшектер шықпайды. Жабдықтың пышағы құбырдың айналасында айналып, құбырды кеседі.

Кесу жабдығы

4 параметр

Қозғалтқыш қуаты: 1,1 кВт
Пышақ диаметрі: 70 мм
Басқару: PLC басқару жүйесі
Бөлшектер бренді: Schneider және Delixi

Жинақтау жабдығы

Кесу жабдығынан шыққан PPR құбырлары оларды жинап, жинақтайтын жабдыққа жол тартады. Бұл жабдықтың ұзындығы 6 метр, тот баспайтын металдан жасалған.

Осымен Сізге ұсынғымыз келген мәліметтеріміз аяқталды. Енді жабдық бағаларымен танысуға да болады.
