Металл есік өндіру желісі

Есіктер, соның ішінде болат есіктер мен қақпалар, әрдайым сұранысқа ие тауарлар. Заманауи әрленген болат есіктер мен қақпалар әрдайым қажет болатын тұрғын үй компонентін білдіреді. Сондықтан болат есіктер өндірісі әлемдік нарықта болашағы зор бизнес идеясы болып табылады, бұл салада бәсеке салыстырмалы түрде жоғары болса да. Бұл қызметті кез келген адам ұйымдастыра алады, өйткені есік өндіру технологиялық тұрғыдан қиын қызмет емес.

"AFEX-GROUP" осы салада қызметін бастағысы келетін кәсіпкерлерімізге заманауи және жоғары сапалы технологияны ұсынады. Бұл жабдықтардың көмегімен тек металл есіктерді ғана емес, басқа өнім түрлерін өндіруге қажетті бөлшектерді де өндіре аласыз. Бүгінде біздің елімізде болат есіктер өндірісі табысты, бірақ бәсекелестігі жоғары бизнеске айналып үлгерген жоқ. Әрине, бұл салада бәсекелестер де бар, бірақ сұраныс деңгейі де айтарлықтай. Бұл салада бәсекені жеңудің жолы оңай — ерекше дизайнмен, стандартты емес пішіндер мен өлшемдермен жаңалық енгізудің өзі жеткілікті. Біздің елімізде құрылыс жұмыстарының 4 маусым бойы жалғасуы сұраныс деңгейінің тұрақтылығын қамтамасыз етеді.

Бұл қызметтің ірі сатып алушылары:

*Жеке құрылыс салушылар. *Құрылыс компаниялары. *Жаңа үйлердегі пәтер иелері. *Тұрғын үй иелері. Соңғы жылдары біздің елімізде көп қабатты үйлер құрылысы айтарлықтай өсуін жалғастыруда, Сіз бізден осы жабдықтарды сатып алып, құрылыс кәсіпорындарымен темір есік жеткізуге келісімшарт жасасып, қызметіңізді бастасаңыз, жақын арада жабдықтардың өзіндік құнын өтеп, пайдаға шыға аласыз. Қызметті бастау үшін қажетті инфрақұрылымдар: Қажетті алаң: төбе биіктігі 6 метр (пресс жабдығы үшін), 200 м²-ден кем болмауы керек. Электр энергиясы: 110 кВт/380 В. Жұмысшылар саны: 8-10 адам.

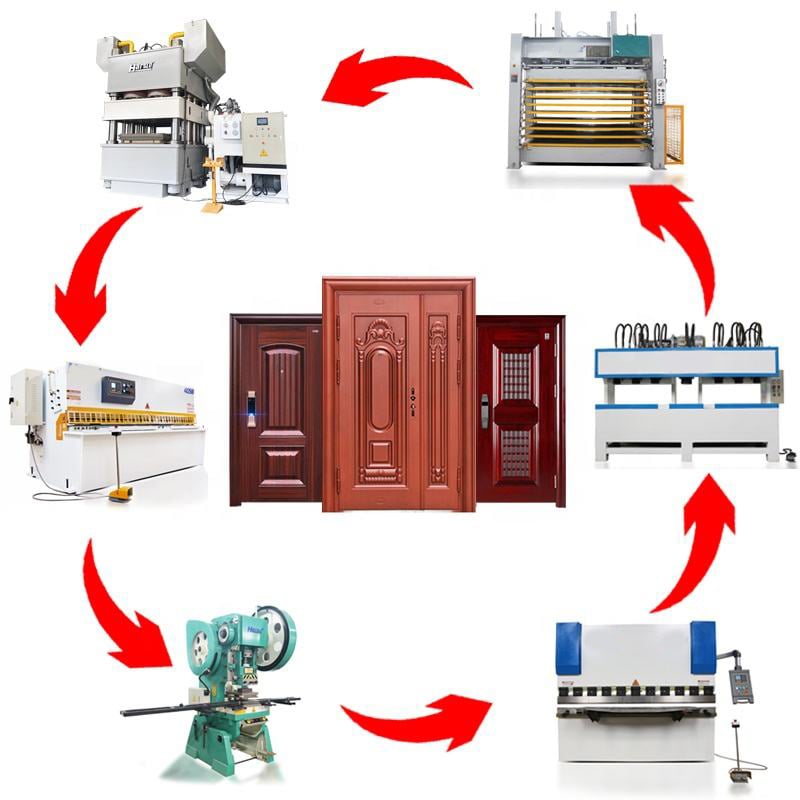

Желі құрамындағы жабдықтар мен құрылғылар:

1. Қалыптайтын пресс жабдығы. 2. Кесу жабдығы 3. Қалыптау жабдығы  4. Тесу жабдығы  5. Механикалық пресс жабдығы  6. Бүгу жабдығы  7. Дәнекерлеу жабдығы 8. Ыстықтай престеу жабдығы  9. Вакуумдық баспа  Алдымен қалыптайтын пресс жабдығының жұмыс механизмімен және құрамындағы құрылғылармен қысқаша таныстырып өтейік. Қалыптайтын пресс жабдығы — жоғары қысымды гидравликалық пресс жабдығы 2500 тонна күшпен қалыңдығы 2,2 мм, жұмыс үстелі 1500x2500 мм өлшемдегі металл парақтарды қалыптау мүмкіндігіне ие. Жабдық заманауи және жоғары сапалы құрылғылармен жабдықталған.

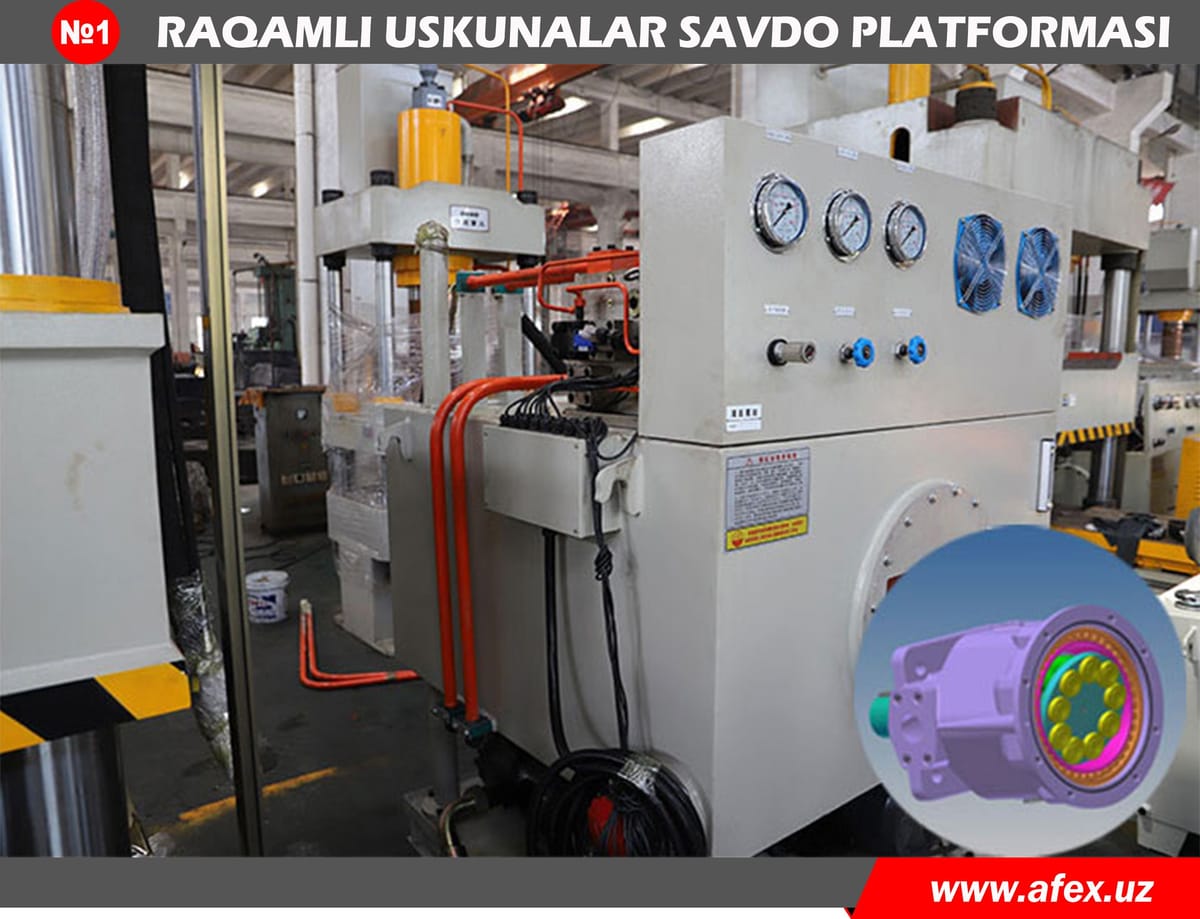

Гидравликалық жүйе

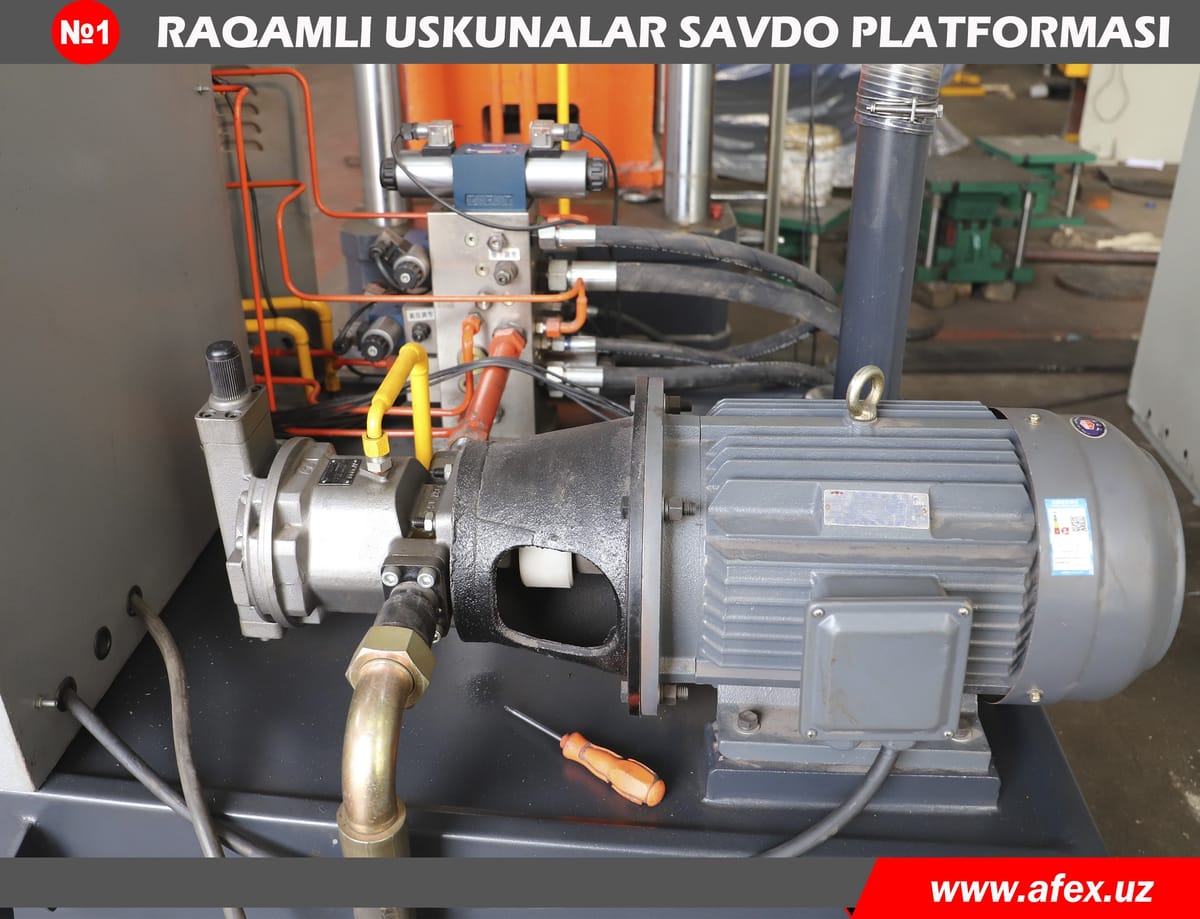

Гидравликалық жүйе престің оң жағында орналасқан, ол май багынан, жоғары қысымды сорғыдан, қозғалтқыштан, клапан картриджінен және басқа компоненттерден тұрады.

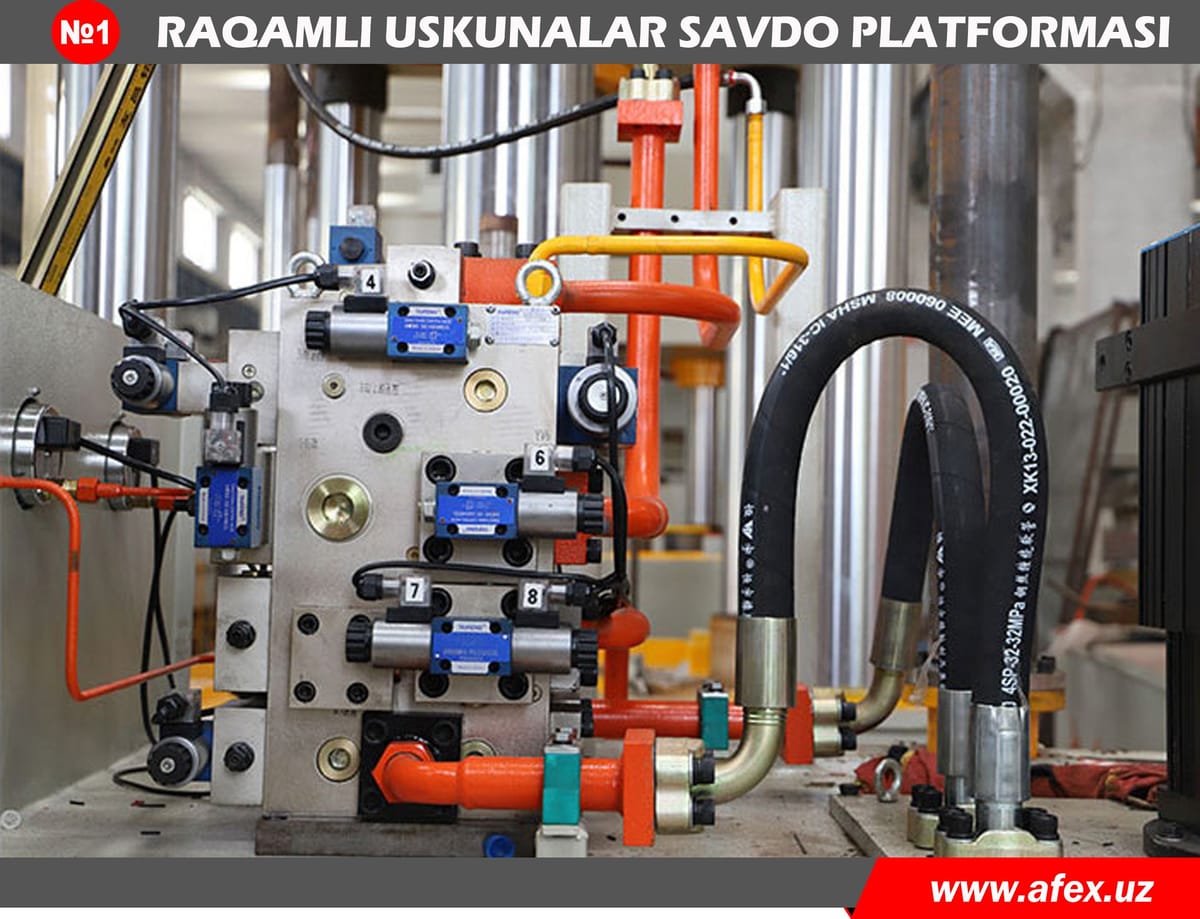

Жүйенің картриджді клапаны

Жабдықта сұйықтықтың ағып кетуінің алдын алу үшін картриджді клапан жүйесі орнатылған. Жабдықты маймен қамтамасыз ететін барлық құбырларда ішкі жағынан каучукпен, сыртқы жағынан өндіруші дайындаған мыспен қапталған құрама төсем қолданылған, басқа өндірушілер пайдаланатын темірмен салыстырғанда артықшылықтары мыналар: *Қызыл мыстың иілгіштігі жоғары, байланысы берік; *Жоғары қысыммен жуу процесінде мыс каучук қабатты сынудан тиімді қорғайды. Гидравликалық станцияда басқа сорғылардан ерекше сыртқы көлденең май сорғысы пайдаланылған, бұл май сору процесінде бөлінетін жылуды азайту үшін жасалған. Май жүйеде баяу көтеріледі, ал температура шамамен 55 градус болады, бұл жабдықтың әрдайым біркелкі жұмыс істеуінің және ұзақ қызмет етуінің дәлелі.

01

Жалпы көрсеткіштер

13 параметр

Ерекшеліктері

2500 т

Ең үлкен парақ қалыңдығы

Металл 2.2 мм

Күші

Тот баспайтын болат 1.6 мм, алюминий 1.8 мм

Ашылу биіктігі

25000 кН

Қайту күші

500 мм

Жұмыс үстелінің өлшемі

630x2 кН

Түсу жылдамдығы

1500x2500 мм

Жұмыс жылдамдығы

120 мм/с

Қайту жылдамдығы

5-10 мм/с

Қайту жылдамдығы

80 мм/с

Қуаты

22x2 кВт

Көлемі

3400*2800*4800 мм

Салмағы

40 т

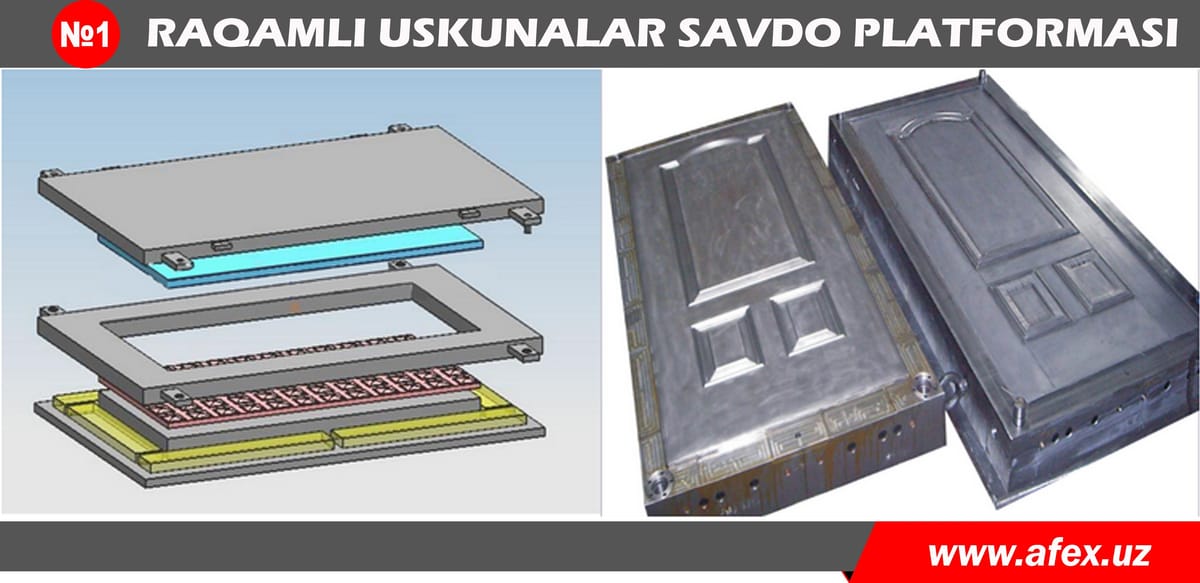

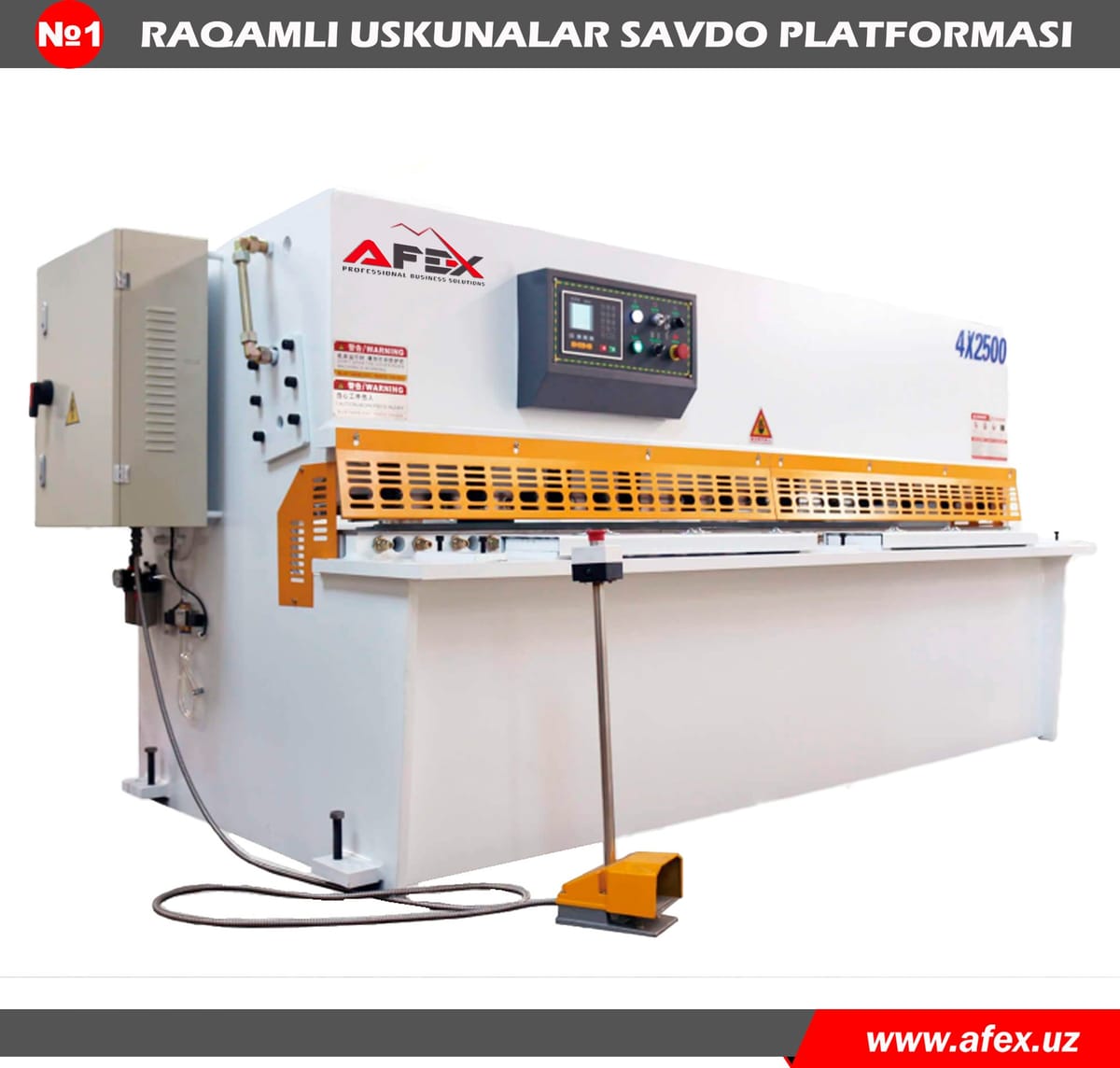

Жабдықтың қалыптау қалыптарын тапсырыс беруші өз талабына қарай сатып ала алады. Қалыптардың бағасы пішін түрлеріне қарай белгіленеді. Престеу жабдығында қалыпталған металл парақтар есік дайындау үшін келесі кезеңдерге жіберіледі. Кесу жабдығы — ANSYS бағдарламасы арқылы әзірленген, кесуде сенімділікпен және дәлдікпен жұмыс істейтін заманауи жабдық. Жабдыққа кесу үшін қажетті өлшем енгізіледі. Артқы панель осы өлшемге автоматты түрде реттеледі. Оны E21 S жүйесімен басқару арқылы бағдарламалауға және 40-қа дейін бағдарламаны жадында сақтауға болады. Жабдықта 0.05 мм жоғары дәлдікпен кесу мүмкіндіктері бар. Кесу бұрышын, яғни кескіш пышақтардың арасын қозғалтқыш көмегімен реттеуге болады. Барлық процестер CNC бағдарламасы арқылы орындалады. Төтенше жағдай туындағанда аяқ батырмасы арқылы жабдықты бірден тоқтатуға болады.

02

2-түйін

10 параметр

Ең үлкен кесу қалыңдығы

4 мм

Ең үлкен кесу ұзындығы

3200 мм

Кесу бұрышы (реттелетін)

30-1 30

Кесу көлемі

500 мм-ге дейін

Кесу жылдамдығы

14-35 мин

Кесу жүзінің ұзындығы

1100*3 мм

Кесу жүздерінің саны

3 (жоғарыда)+3 (төменде) дана

Қозғалтқыш қуаты

5.5 кВт

Көлемі

3840x1600x1620 мм

Салмағы

4500 кг

Қалыптау жабдығы — бұл жабдық ANSYS бағдарламасы арқылы әзірленген және есік рамаларын бүгуде қажетті пішіндерді жасауда сенімділікпен және дәлдікпен жұмыс істейтін заманауи жабдық.

03

Қалыптау жабдығы

6 параметр

Номиналды қысым

1000 кН

Ең үлкен бүгу (иілу ұзындығы)

3200 мм

Ең үлкен ашылу биіктігі

370 мм

Қозғалтқыш қуаты

7,5 кВт

Көлемі

3200x1600x2600 мм

Салмағы

5600 кг

Тесу жабдығы — бұл жабдық қажетті өлшемдерде құлыпқа арналған тесіктер жасау, кесу және бүгу жұмыстарын жүргізуде қолданылады. Әр цилиндрдің дербес жұмысы қамтамасыз етілген, цилиндрлер саны жеке, тапсырыс берушінің талабына, яғни есік рамасы мен есік стиліне байланысты.

04

Тесу жабдығы

4 параметр

Номиналды қысым

300-500 кН

Қозғалтқыш қуаты

4 кВт

Кернеу

380 В

Көлемі

3865x2140x2350 мм

Механикалық пресс жабдығы — бұл кезеңде есік рамаларын бүкпес бұрын олардың жиектері механикалық пресс жабдығының көмегімен алдын ала енгізілген өлшемдерге сүйене отырып кесіліп алынады. Жабдық престеу және кесу механизмі бойынша жұмыс істейді.

05

Механикалық пресс жабдығы

7 параметр

Номиналды қысым

400 кН

Соққы жиілігі

45 дана/мин

Тік бағаналардың ұзындығы

340 мм

Сырғытпа ортасы мен жабдық арасындағы қашықтық

250 мм

Жұмыс үстелінің қалыңдығы

65 мм

Қозғалтқыш қуаты

5.5 кВт

Салмағы

3600 кг

Бүгу жабдығы — бұл жабдық есіктердің төменгі және жоғарғы бөліктерін бүгу үшін қолданылады.

06

Бүгу жабдығы

4 параметр

Парақ қалыңдығы

0.3-1.5 мм

Бүгу бұрышы

60

Өңдеу ұзындығы

2500 мм

Көлемі

3680x800x1590 мм

Дәнекерлеу жабдығы — электр тогының көмегімен түйіспелі тәсілмен дәнекерлеу жұмыстарын жүргізуге арналған тиімді жабдық. Желі құрамында 1 дана дәнекерлеу жабдығы қарастырылған. Тапсырыс беруші өз талабына сай қосымша сатып ала алады.

07

Дәнекерлеу жабдығы

6 параметр

Кернеу

380 В

Электр тогын реттеу

25-270 А

Электр кернеуін реттеу

15-27.5 В

Қорғаныс дәрежесі

IP21

Көлемі

580x290x550 мм

Салмағы

28.5 кг

Ыстықтай престеу жабдығы — жабдық арнайы маймен 85 °C-қа дейінгі қызуда есіктерге жағылған желімді кептіру және есіктердің теңгерімін түзету үшін қолданылады. Жабдық белгіленген уақытта автоматты түрде ашылып-жабыла алады.

08

Ыстықтай престеу жабдығы

8 параметр

Қабаттар саны

10

Цилиндрлер саны

4

Басу қуаты

100 кН

Қабаттар арасындағы қашықтық

110 мм

Басу температурасы

85 °C

Жапсыру уақыты

15-30 мин

Көлемі

2860x1260x2910 мм

Салмағы

12500 кг

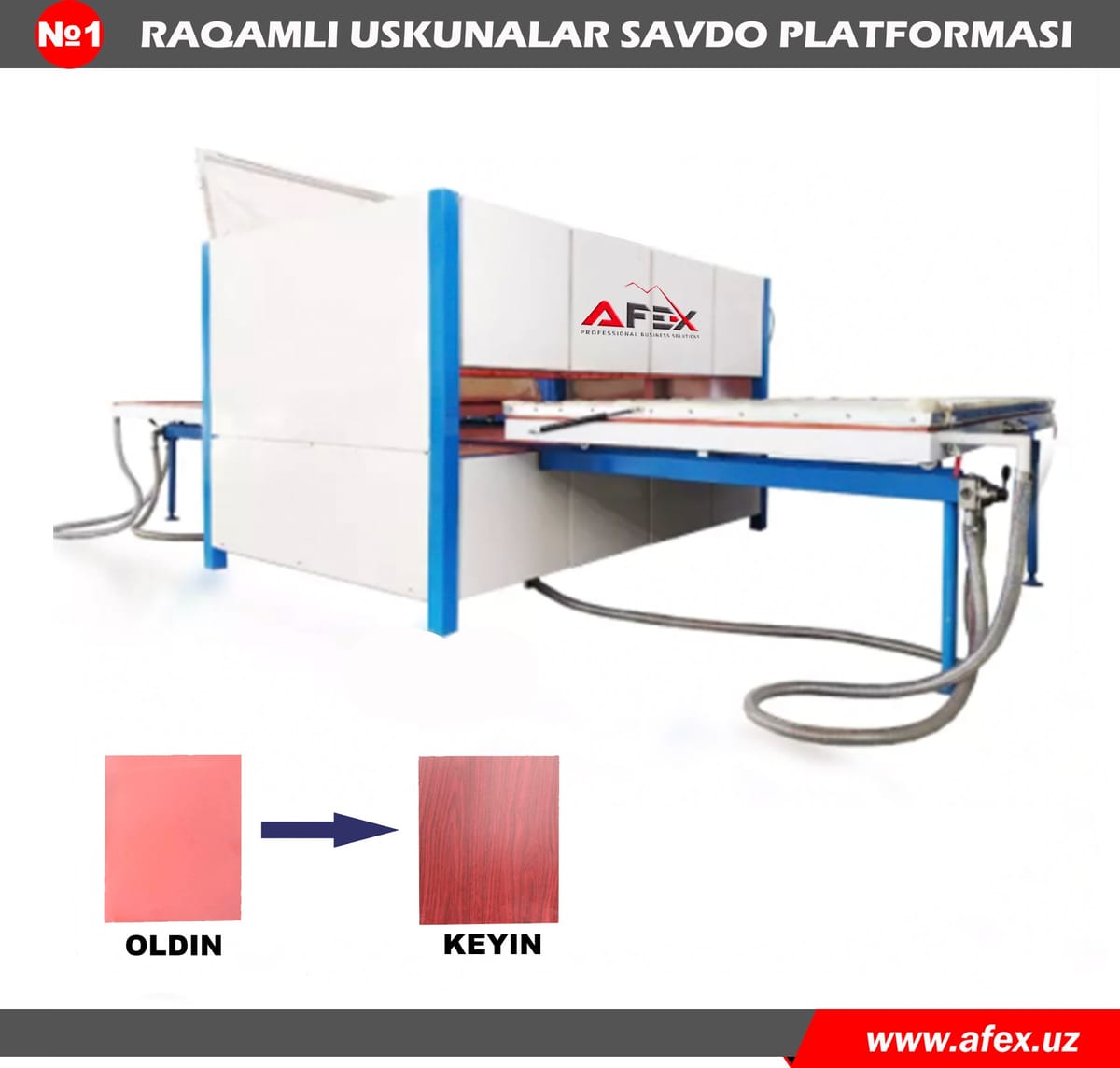

Вакуумдық баспа — вакуум механизміне негізделген жабдық. Бұл жабдыққа дайындалған есіктер, яғни боялған күйде әкелінеді, содан кейін беті қажетті гүлді қағазбен біріктіріліп, жабдыққа енгізіледі. Жабдық 240 °C-қа дейінгі температурада белгілі бір уақыт қыздырады және вакуумдық сорудан кейін гүлді қағаздың құрылымы есік бетінде көрінеді.

09

Вакуумдық баспа

10 параметр

Жұмыс температурасы

240 °C

Жұмыс үстелінің өлшемі

2400x1400 мм

Тиімді басу аймағы

2200x1200 мм

Іске қосу қуаты

24 кВт

Жұмыс қуаты

10 кВт

Қозғалтқыш қуаты

0.75 кВт

Өнімділік

5 мин

Басып шығару тереңдігі

15 мм

Көлемі

2900x1600x1700 мм

Салмағы

800 кг
