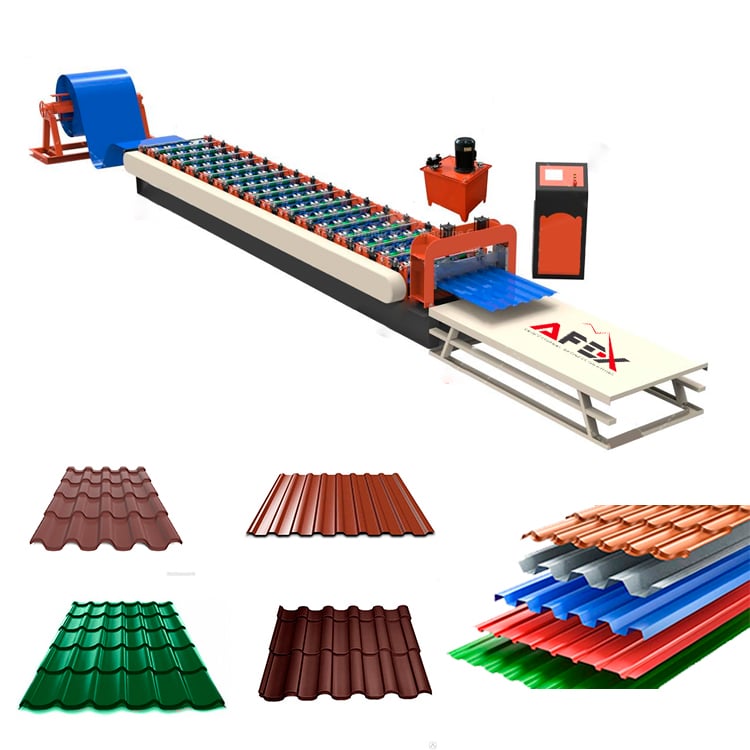

1 / 12Металл черепица (профнастил) өндіру жабдығы

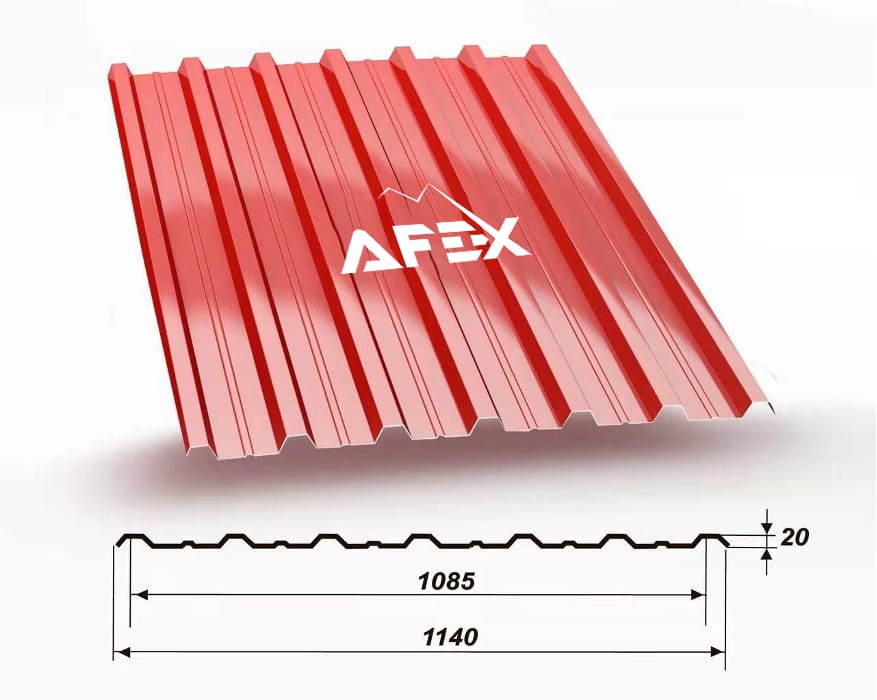

Профнастил өнімдері құрылыстың ажырамас бөлігі болып саналады.
- Қуаты
- 8 кВт қозғалтқыш
- Білік диаметрі
- 80 мм
- Өнім қалыңдығы
- 0.2-0.7 мм
- Өнім ені
- 1250 мм
- Жабдықтың өлшемі (ұзындығы*ені)
- 7.8 м*1.7 м
- Кесу дәлдігі
- ±1 мм
Сипаттама
Жабдық туралы
Профнастил өнімдері құрылыстың ажырамас бөлігі болып саналады. Жергілікті құрылыстардың барлығына дерлік профнастил өніміне қажеттілік бар, осыны ескерген «AFEX-GROUP» компаниясы төменде Сізге профнастил өндіру жабдықтарын ұсынады.
Жалпы мәліметтер
Өндіріс алаңы: 16 метр*6 метр, 96 м2-ден кем емес Өндіру жылдамдығы: 10-15 метр/мин Жұмысшылар: 2 адам Кернеу: 380 В Қуат тұтыну: 12 кВт
Металл черепица (профнастил) өндіру процесі үш кезеңнен тұрады:
- Негізгі жабдыққа орам қойылады
- Негізгі қалыптау жабдығына өтеді және қажетті профиль пішініне ие болады
- Гидравликалық қайшы жабдығының ішіне кіреді және осы жабдық көмегімен қажетті өлшемде кесіледі

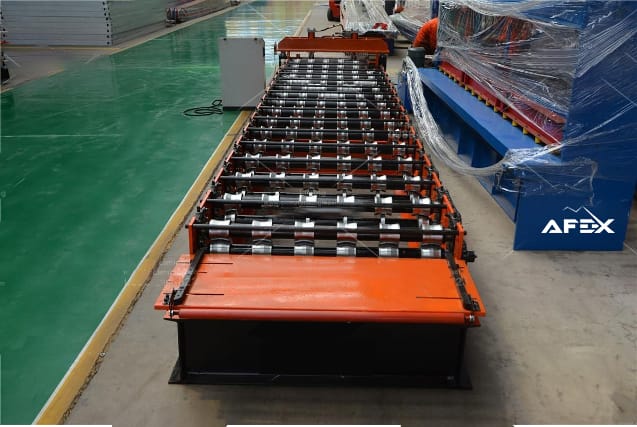

Негізгі жабдық
- Өнім қалыңдығы
- 0.2-0.7 мм
- Өнім ені
- 1250 мм
- Қатты білік материалдары
- Жоғары сапалы 45 маркалы болат
- Білік диаметрі
- 80 мм
- Роликті қалыптар саны
- 14
- Ролик материалы
- Cr12mov
- Жұмыс жылдамдығы
- 10-15 м/мин
- Беріліс әдісі
- Шынжырлы
- Қуаты
- 8 кВт қозғалтқыш
- Шикізат
- Металл орам табақтар
- Жабдықтың өлшемі (ұзындығы*ені)
- 7.8 м*1.7 м
- Салмағы
- 3.5 т
- Түрі
- PLC басқарылатын гидравликалық кесу
- Кесу пышағының материалы
- Cr12
- Қаттылық дәрежесі
- 50-65HRC
- Кесу дәлдігі
- ±1 мм
Жабдықтың жұмыс сызбасы:
Жабдықтың құрамдас бөліктері:
A. Беру платформасы B. Негізгі қалыптау C. Гидравликалық жүйе D. Жабдық негізі E. Басқару жүйесі F. Гидравликалық қайшы G. Үстел X. Шикізат
A. Беру платформасы
Ерекшеліктері: бөлінген біртекті материал, екі дөңгелекті реттеу функциясы.
Функциясы: қатты шикізат, шикізат енін реттеу мүмкіндігі.
Артықшылықтары: тұрақты өндіріс, сол және оң жақтары теңгерілген.

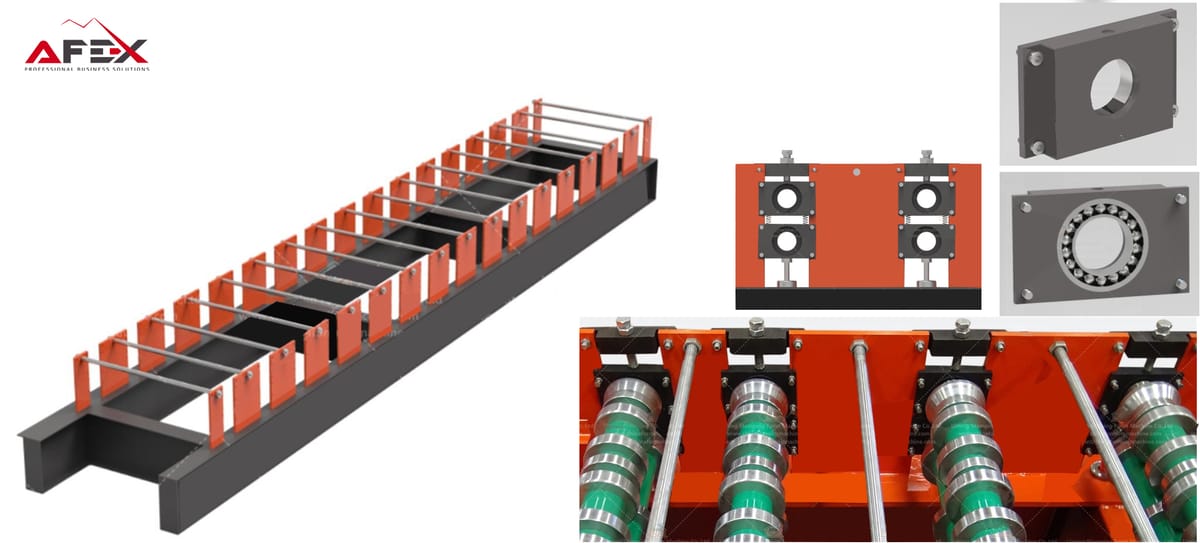

B. Орамды қалыптау жабдығы

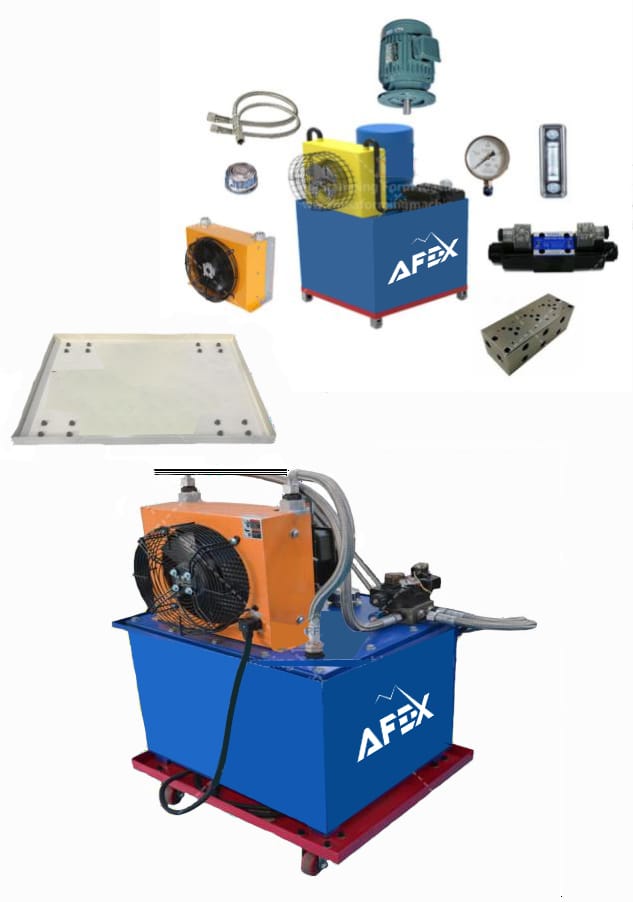

C. Гидравликалық басқару

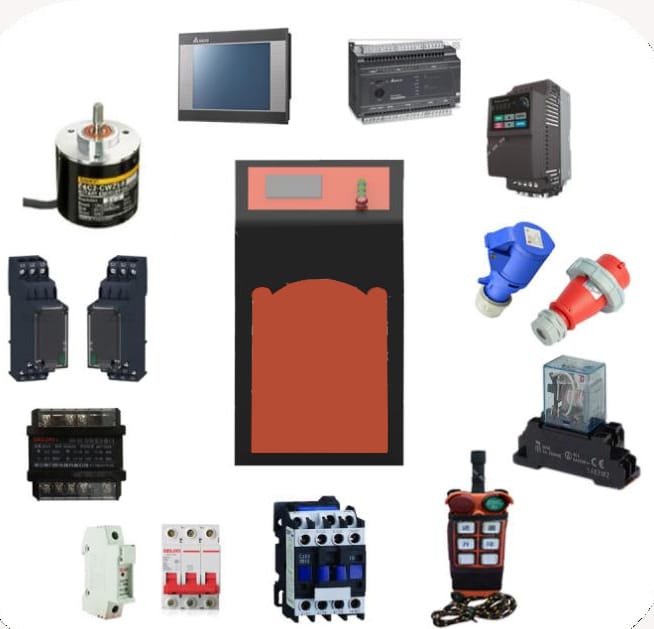

Басқару жабдығы
- Түрі
- PLC басқару
- PLC бренді
- Delta
- Жиілік түрлендіргіші
- Delta
- Сенсорлы экран
- 10 дюйм
E. Қорғаныс модулі

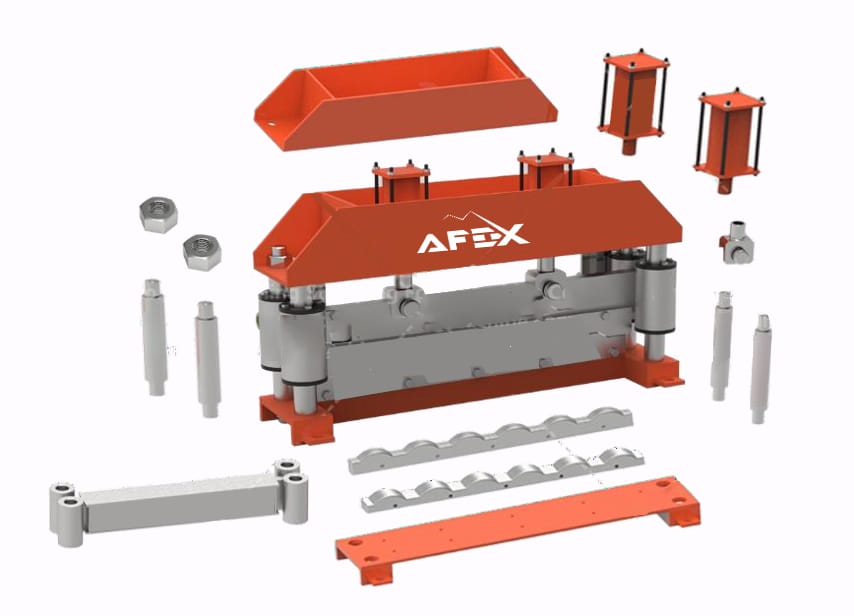

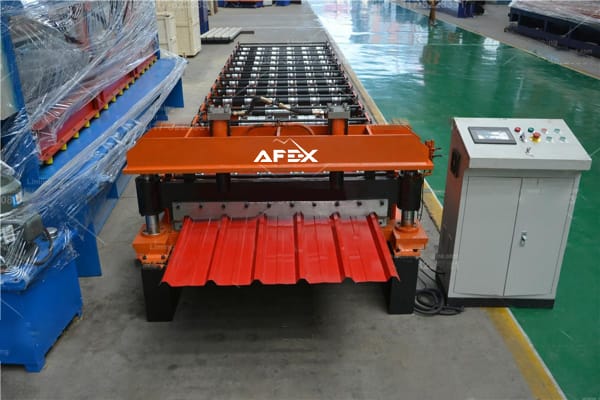

F. Гидравликалық кесу
Кесу қалыңдығы: 0.1 мм-2 мм
Бағаны жылдам сұрау
Атыңыз бен телефон нөміріңізді қалдырыңыз — қалғанын маманымыз нақтылайды.
ЖабдықМеталл черепица (профнастил) өндіру жабдығыДеректеріңіз үшінші тұлғаларға берілмейді
Техникалық сипаттамалар
Деректерді өндіруші ұсынған; конфигурация тапсырысқа қарай өзгеруі мүмкін.
Негізгі жабдық
16 параметр- Өнім қалыңдығы
- 0.2-0.7 мм
- Өнім ені
- 1250 мм
- Қатты білік материалдары
- Жоғары сапалы 45 маркалы болат
- Білік диаметрі
- 80 мм
- Роликті қалыптар саны
- 14
- Ролик материалы
- Cr12mov
- Жұмыс жылдамдығы
- 10-15 м/мин
- Беріліс әдісі
- Шынжырлы
- Қуаты
- 8 кВт қозғалтқыш
- Шикізат
- Металл орам табақтар
- Жабдықтың өлшемі (ұзындығы*ені)
- 7.8 м*1.7 м
- Салмағы
- 3.5 т
- Түрі
- PLC басқарылатын гидравликалық кесу
- Кесу пышағының материалы
- Cr12
- Қаттылық дәрежесі
- 50-65HRC
- Кесу дәлдігі
- ±1 мм
Басқару жабдығы
4 параметр- Түрі
- PLC басқару
- PLC бренді
- Delta
- Жиілік түрлендіргіші
- Delta
- Сенсорлы экран
- 10 дюйм
Жинақтама
Жабдық құрамындағы түйіндер мен жинақтауыштар. Әрқайсысының сипаттамалары — жоғарыдағы бөлімде.
- 01
- 02
Бейне
Жабдық жұмыс үстінде.
Жеткізу және іске қосу
Кеңестен іске қосуға дейін — шарт бойынша төрт кезең.
Кеңес
Міндетті анықтап, конфигурацияны іріктеп, коммерциялық ұсыныс дайындаймыз.
Шарт
Мерзімдер, төлем тәртібі және кепілдік шартта бекітіледі.
Жеткізу
Жабдық өндірушіден сіздің нысаныңызға дейін жеткізіледі.
Монтаж және оқыту
Мамандарымыз жабдықты іске қосып, операторларды оқытады.
