Терезе жақтауларына арналған ПВХ профильдер өндіру желісі

Құрылыс нарығы кеңейген сайын құрылыс материалдарының жаңаруы да дамып келеді. Дәстүрлі ағаш жақтаулардың орнын біртіндеп алюминий жақтаулар басқаны ешкімге құпия емес. Алайда алюминий жақтаулардың үлкен кемшілігі бар, ол — көшедегі суық және ыстық ауаның шамамен 70%-ын өткізіп жібереді. Бұл қыста да, жазда да бөлме температурасын бір қалыпта ұстау үшін көп электр энергиясын жұмсауды талап етеді. Осыны ескере отырып, қазіргі нарық талабы — ПВХ профильдерінен жасалған пластик жақтаулар.

Бүгінгі бизнес жобамыз дәл металл-пластик жақтауларға арналған негізгі өнім түрі болып саналатын ПВХ профильдер туралы. Жоба туралы жалпы ақпарат:

• Өндірістік қуаты: 300-350 кг/сағ
• Қажетті жұмыс алаңы: 30 м x 10 м көлемдегі ғимарат
• Қажетті жұмыс күші: 5 адам (1 ауысымға)
• Энергия шығыны: 80 кВт/сағ
• Кернеу: 380 В 50 Гц

ПВХ профильдерінің тарихы туралы қысқаша ақпарат:

Пластик жақтаулар соншалықты кең таралғаны сонша, бүгінде олар кез келген заманауи дизайнның ажырамас атрибуты. Бірақ 50 жыл бұрын оның не екенін ешкім білмеген. Поливинилхлоридтің (ПВХ) пайда болу тарихы 1835 жылы басталған. Дәл осы жылы американдық химик Регнальд поливинилхлоридті ойлап табуға қол жеткізді, кейін ол пластик терезелер өндіріле бастаған материалға айналды. Өнеркәсіпте пластик терезелер өндіру алғаш рет 50-жылдары АҚШ-та жүзеге асты. Кейін Еуропа үлкен болашақты көріп, бұл технологияларды әзірлеп, қолдана бастады. Көп ұзамай, яғни 1952 жылы неміс әзірлеушілері алғаш болып ПВХ терезелер конструкциясын жасап, патенттеді. Біздің елімізде ПВХ жақтаулар 90-жылдардың ортасында пайда бола бастады, алғашында мұндай профильдер шетелден импортталатын, сондай-ақ жақтаулардың бағасы өте жоғары болғандықтан ол кезде мұндай жақтауларды орнатуға бәрінің бірдей шамасы келмеді. 2000-жылдарға қарай ПВХ жақтаулардың елімізде өндіріле бастауы және нарықтағы бәсеке ПВХ жақтауларды барлығы үшін қолайлы құрылыс материалына айналдырды. Осы орайда атап өту керек, ПВХ жақтаулар дәстүрлі ағаш жақтаулардан сыртқы соққылар мен ауа райының өзгерістеріне төзімділігімен, отқа төзімділігімен, жоғары энергия үнемділігімен, әдемі дизайнымен және шу өткізбейтін қасиеттерімен артық тұрады.  Бұдан бөлек, ПВХ профильдерінің камералар саны бөлме температурасын қалыпты ұстауда маңызды рөл атқарады. Енді өндіріс процесіне тоқталайық. Терезе жақтауларына арналған ПВХ профильдер өндіру желісі 3 үлкен бөліктен тұрады. Олар: 1. ПВХ профиль экструзия желісі 2. Қоспа дайындау бөлігі 3. Ламинациялау желісі

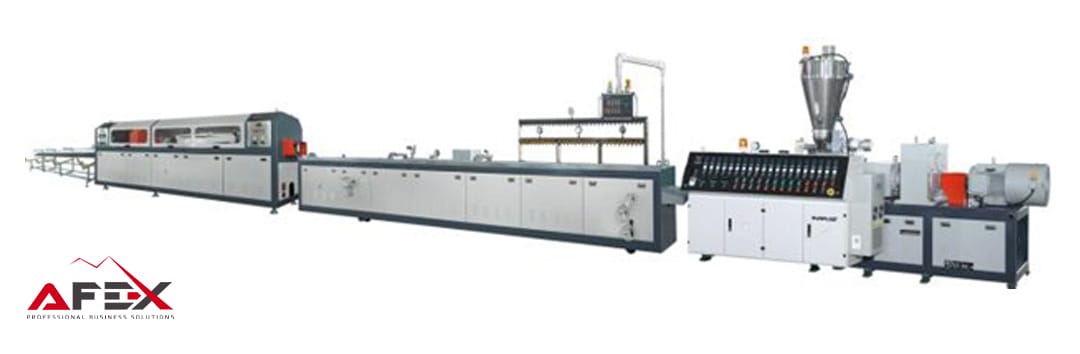

1. ПВХ профиль экструзия желісі

01

ПВХ профиль экструдер желісі

9 параметр

Өндірілген елі

Қытай

Өндіріс ортасы

Құрғақ және таза ғимарат

Жалпы ұзындығы

23 м

Қуат тұтынуы

80 кВт/сағ

Кернеу

380 В/50 Гц

Сұрыптау түрі

300-350 кг/сағ

Өнім ені

Макс. 250 мм

Жабдық ені

1.45 м

Жабдық биіктігі

1050±50 мм

1.1 Экструзия бөлігі

02

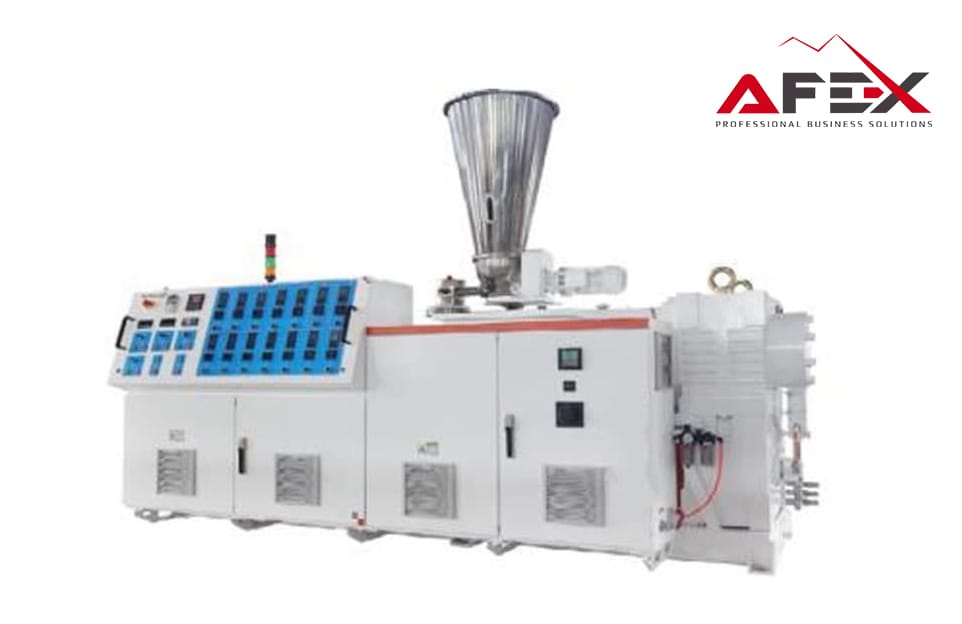

Екі шнекті экструдер жабдығы

8 параметр

Өндірілген елі

Қытай

Модель

AFX65-132

Қыздыру бөліктері

4 дана

Қуат тұтынуы

37 кВт/сағ

Кернеу

380 В 50 Гц

Азотталған қабат

0.55-0.7 мм

Майды қыздыру температурасы

0-180 °C

Металл түрі

S304.20CrMoTi

ПВХ профилін өндіру желісі экструдерден, пленкадан, калибрлеу үстелінен, тарту құрылғысынан, профиль арасынан және дайын өнімге (профильге) қорғаныш пленкасын белгілеу, жинау және жапсыру механизмдерінен тұрады. Өндіріс экструзия арқылы жүзеге асырылады. Экструзия — полимердің алдын ала қыздырылған массасын қалыптағы пішінді тесіктер арқылы сығып шығарудың үздіксіз процесі. Экструдер қоспаның балқуын және белгілі бір қысыммен балқыманың үздіксіз берілуін қамтамасыз етеді.

03

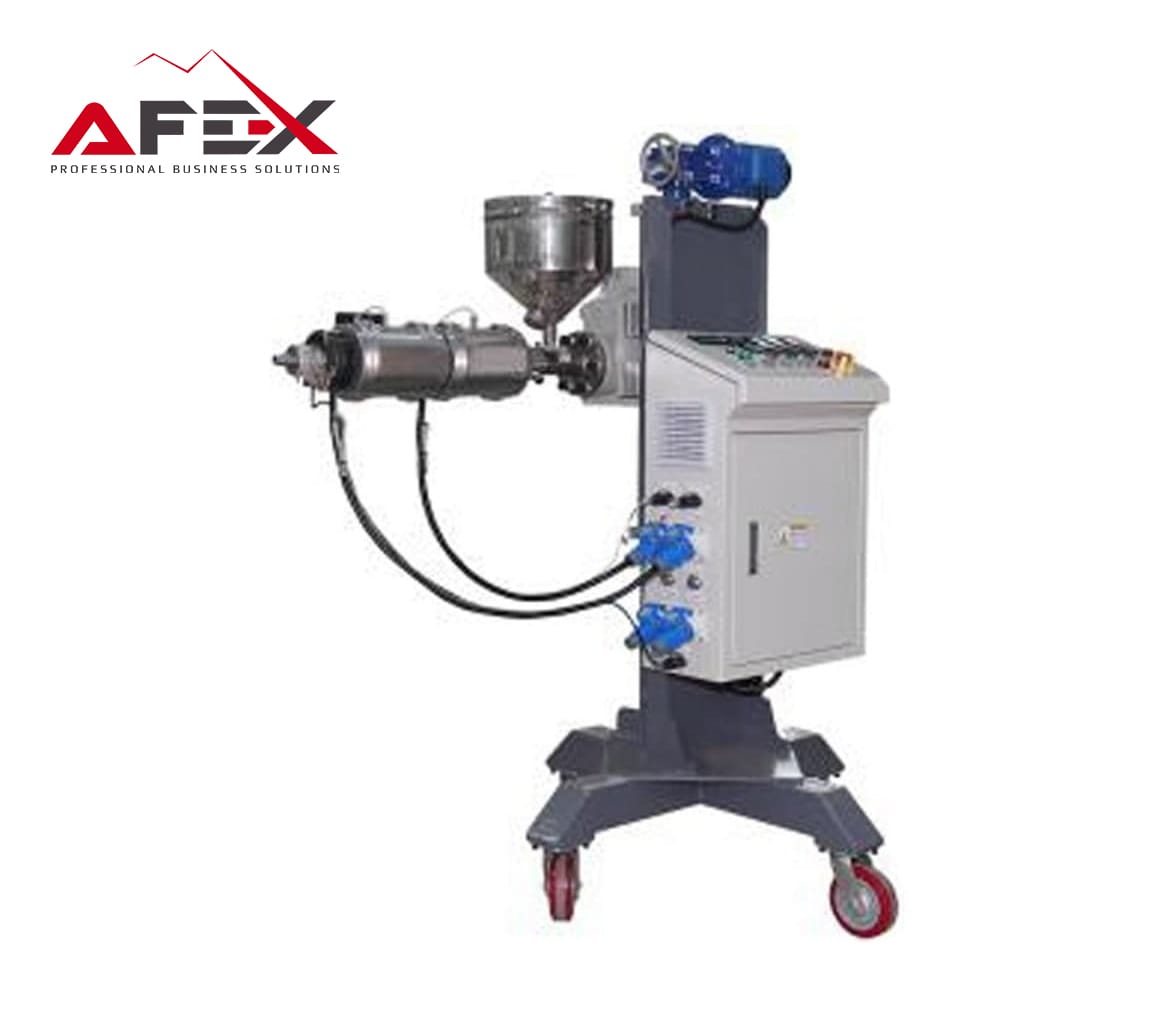

Бір шнекті коэкструдер

8 параметр

Өндірілген елі

Қытай

Модель

AFX-30/25

Қыздыру бөліктері

4 дана

Қуат тұтынуы

5.5 кВт/сағ

Кернеу

380 В 50 Гц

Азотталған қабат

0.4-0.5 мм

Майды қыздыру температурасы

0-180 °C

Өндіріс көлемі

8-10 кг/сағ

04

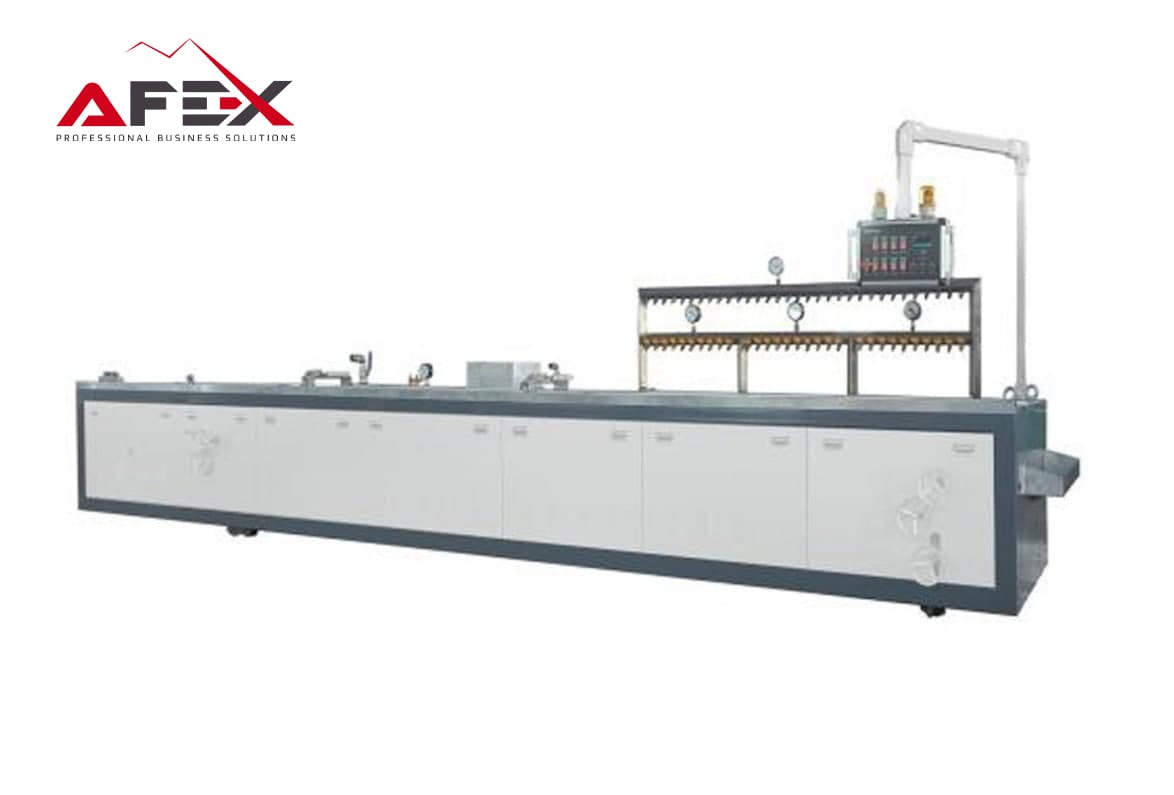

Калибрлеу жабдығы

8 параметр

Өндірілген елі

Қытай

Модель

AFX-300

Қыздыру бөліктері

4 дана

Қуат тұтынуы

11.7 кВт/сағ

Кернеу

380 В 50 Гц

Су сорғысы

2 дана (2.2 кВт және 4 кВт)

Жабдық ұзындығы

7200 мм

Үстелді басқару жүйесі

Автоматты

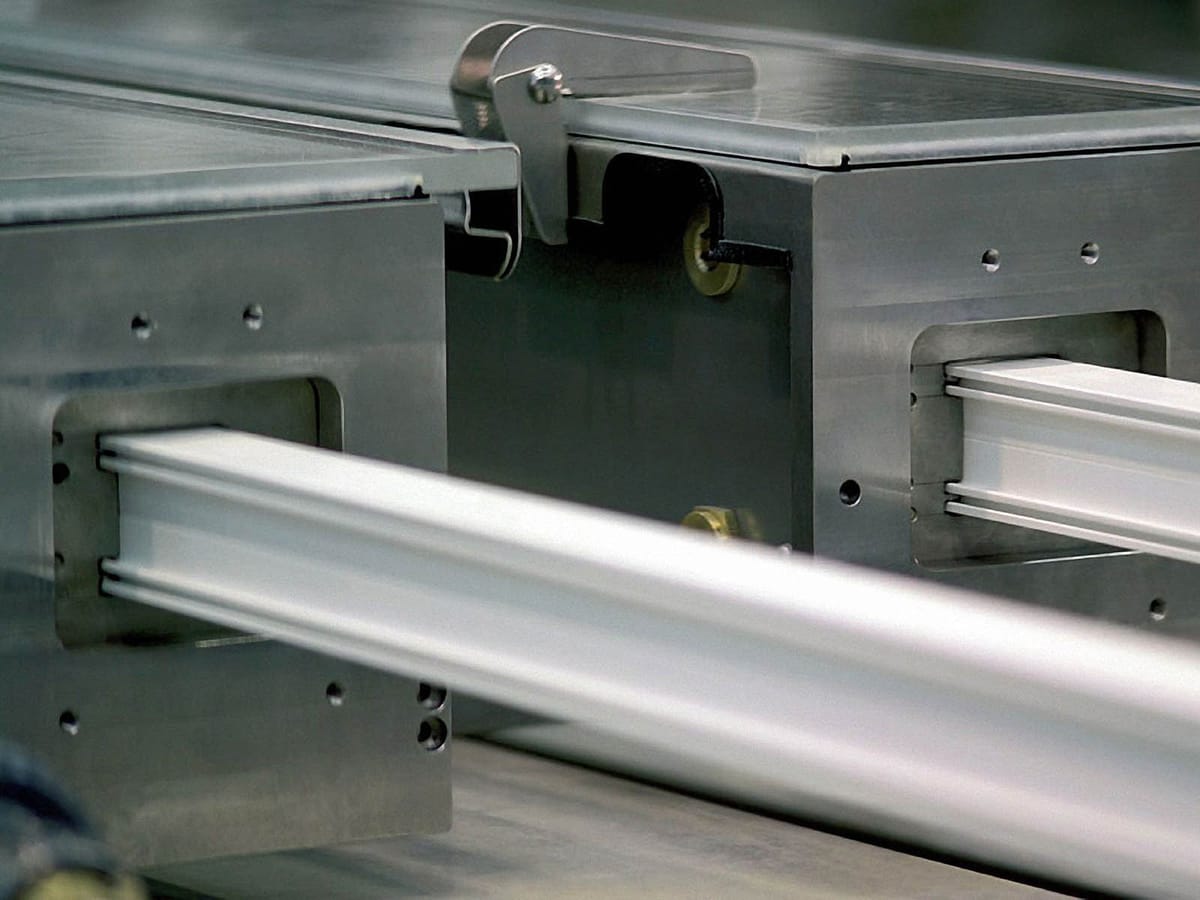

Калибратор балқыма массасына қажетті пішін береді. Тарту құрылғысы жанаспайтын күш беріп, профильді калибратордан тұрақты жылдамдықпен шығарады.

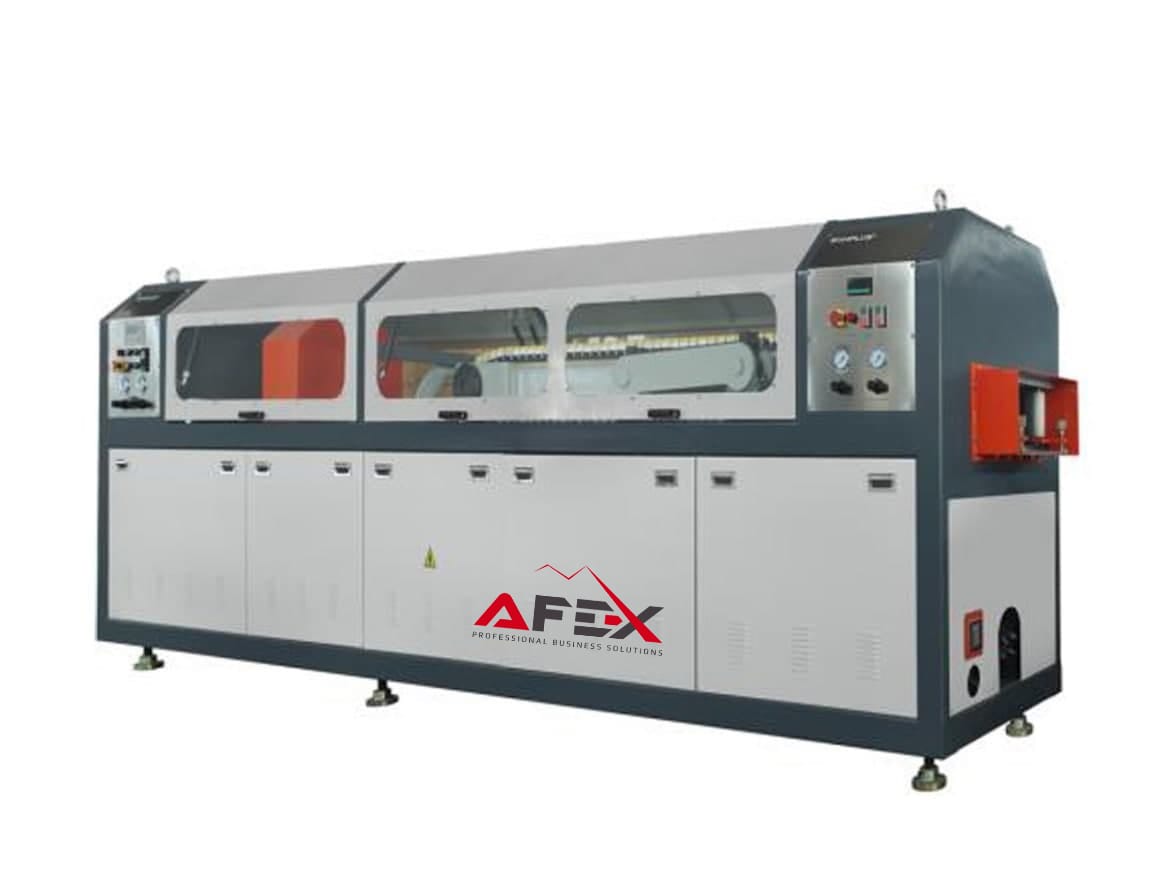

05

Кесу және беру жабдығы

8 параметр

Өндірілген елі

Қытай

Модель

AFX-300T

Резеңке жастықшалардың ұзындығы

300 мм

Қуат тұтынуы

3.7 кВт/сағ

Кернеу

380 В 50 Гц

Қозғалтқыш қуаты

1.5 кВт

Өндірістік қуаты

5 м/мин

Қысу күші

Пневматикалық

Ара профильді қажетті ұзындықта кеседі.

06

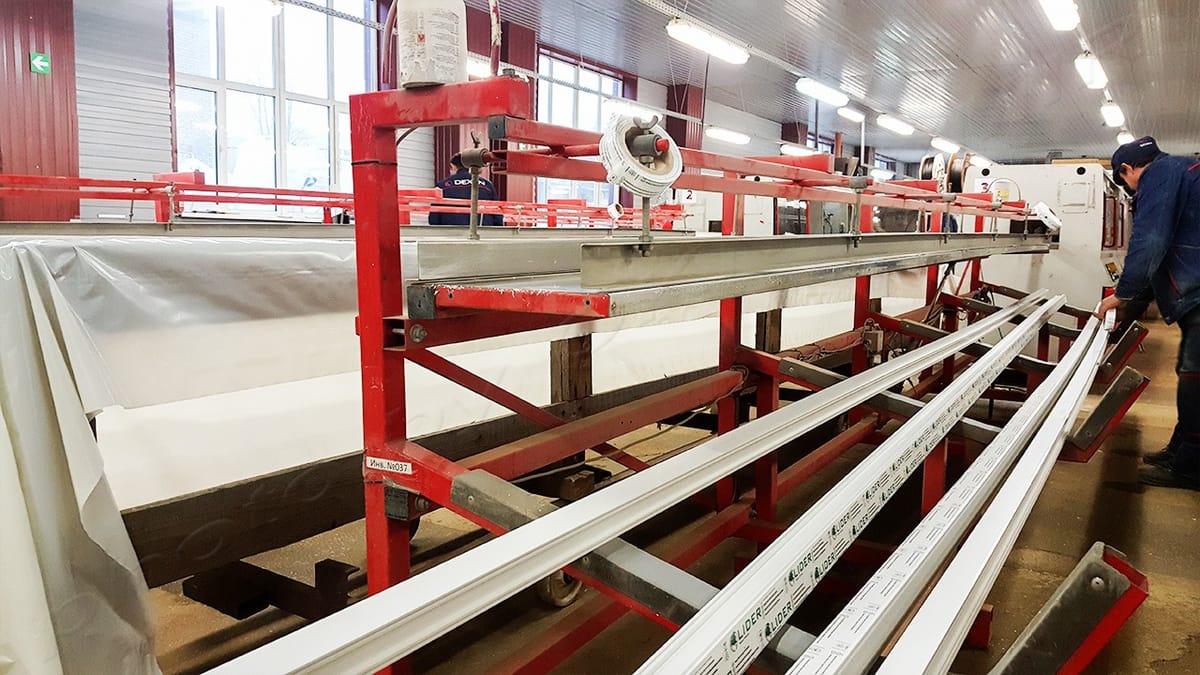

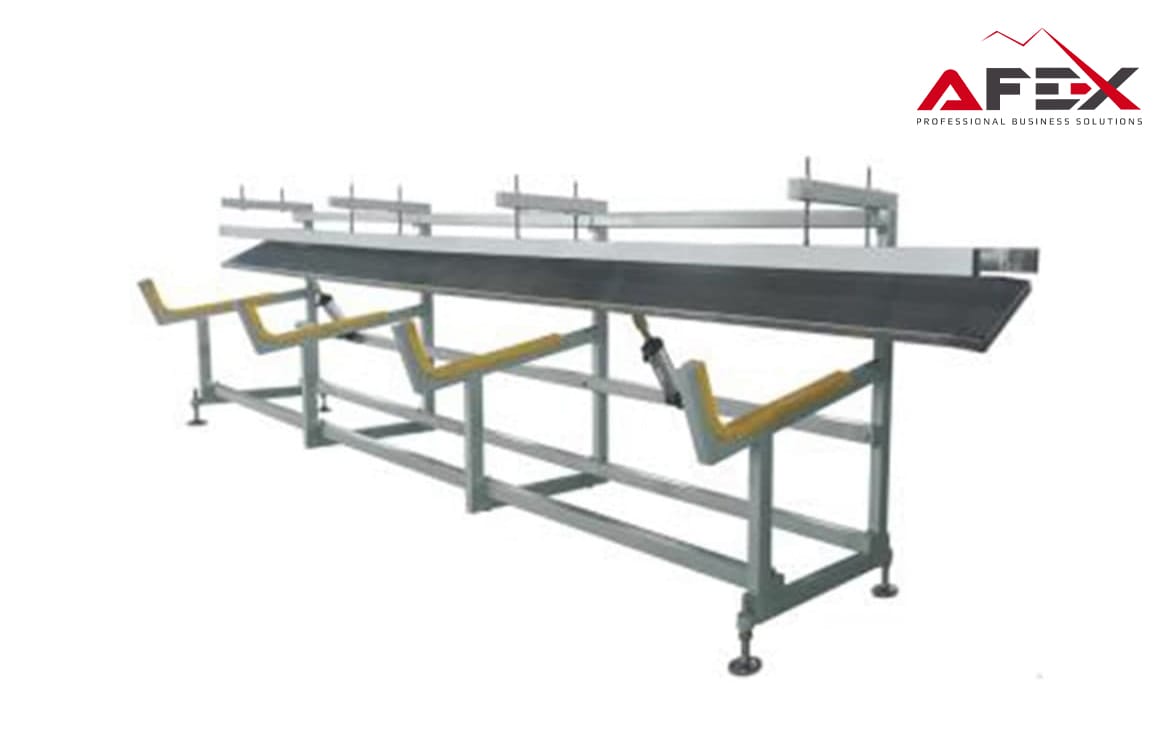

Арнайы профиль жинау жабдығы

9 параметр

Өндірілген елі

Қытай

Модель

AFX-6000

Жабдық ұзындығы

6000

Қуат тұтынуы

0.7 кВт/сағ

Кернеу

380 В 50 Гц

Жабдықтың атқаратын қызметі

Профильдерді жинау

Профильдер сыйымдылығы

1-40 данаға дейін

Жұмыс тәсілі

Жартылай автоматты

Қозғалыс жүйесі

Пневматикалық

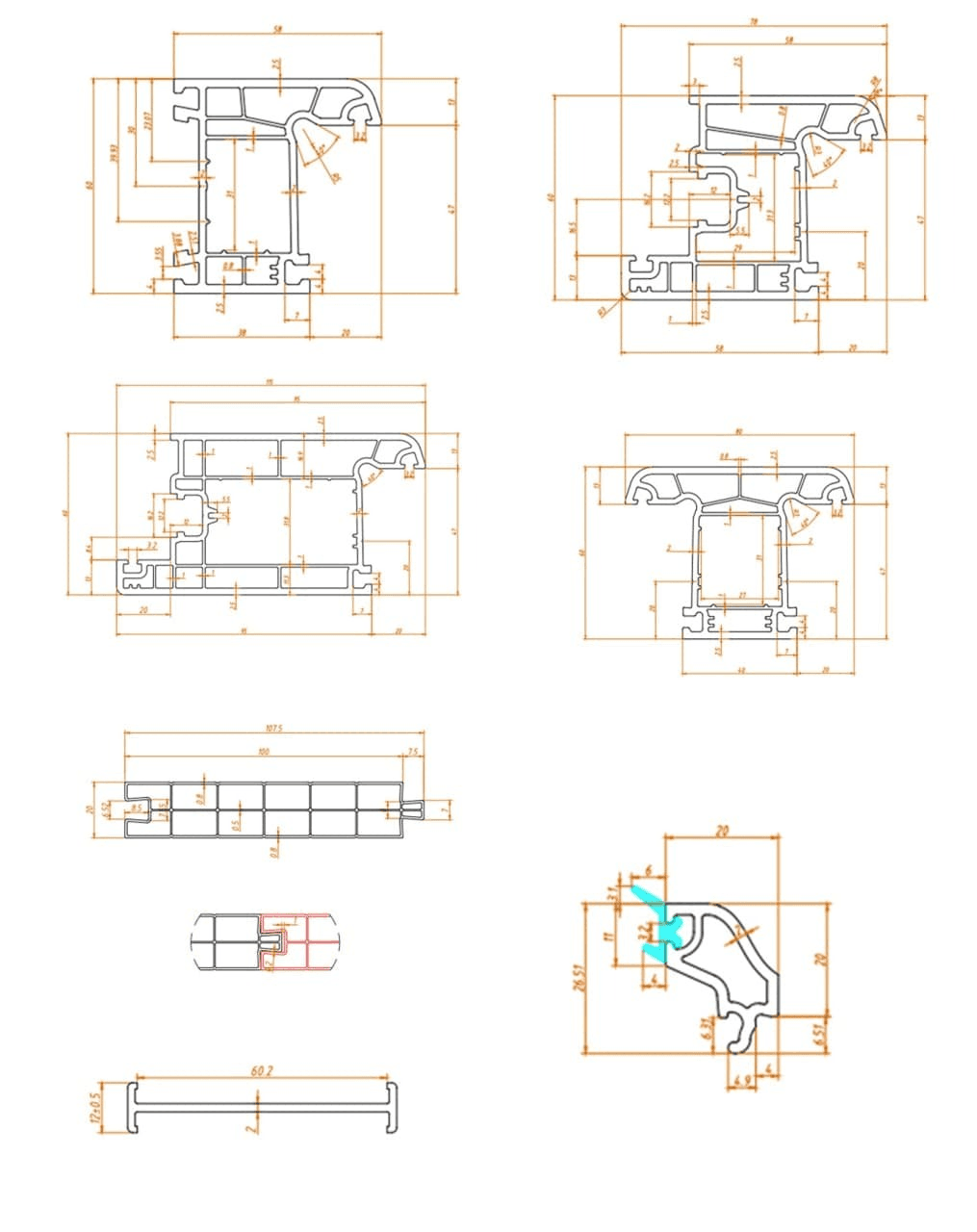

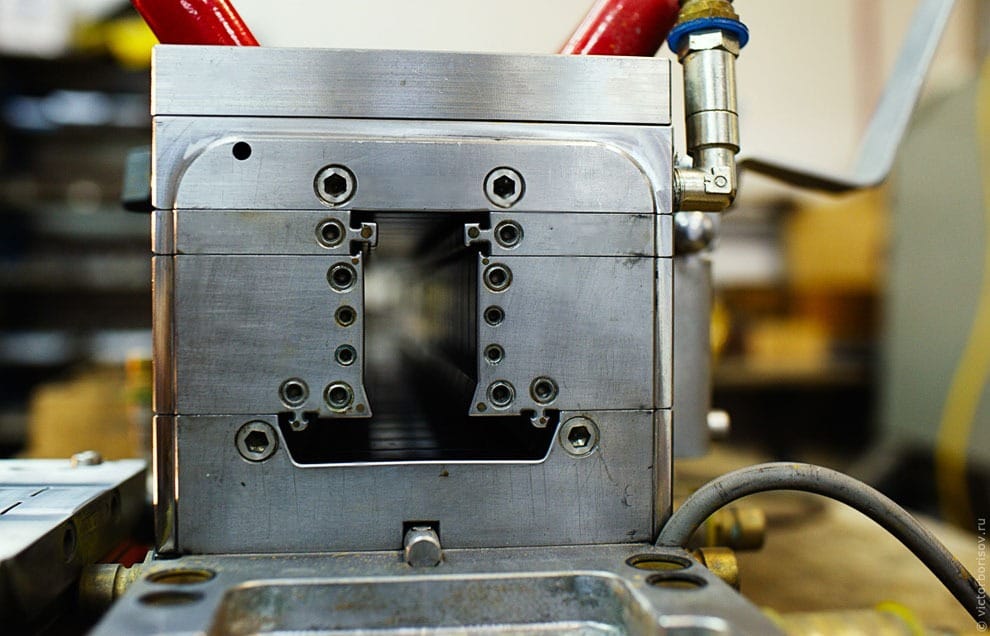

2. Арнайы қалыптар

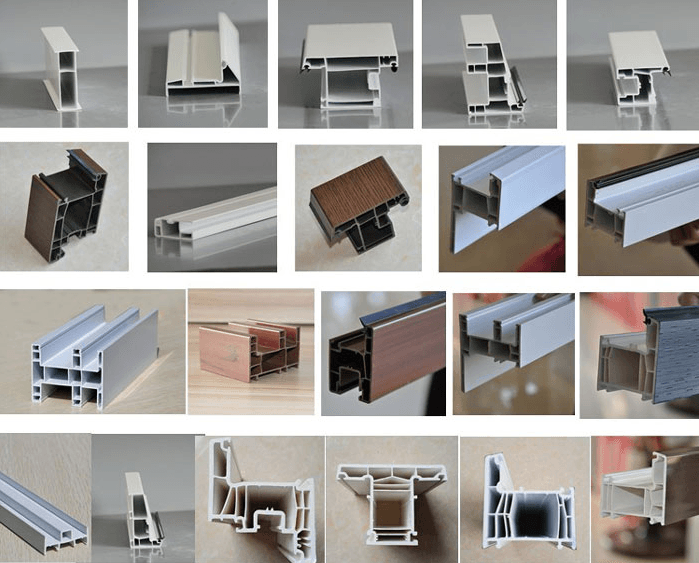

"AFEX-GROUP" Сізге 8 түрлі арнайы қалыптарды ұсынады. Бұл қалыптардың көмегімен жақтауларға арналған кез келген пішіндегі ПВХ профильдерді өндіре аласыз.

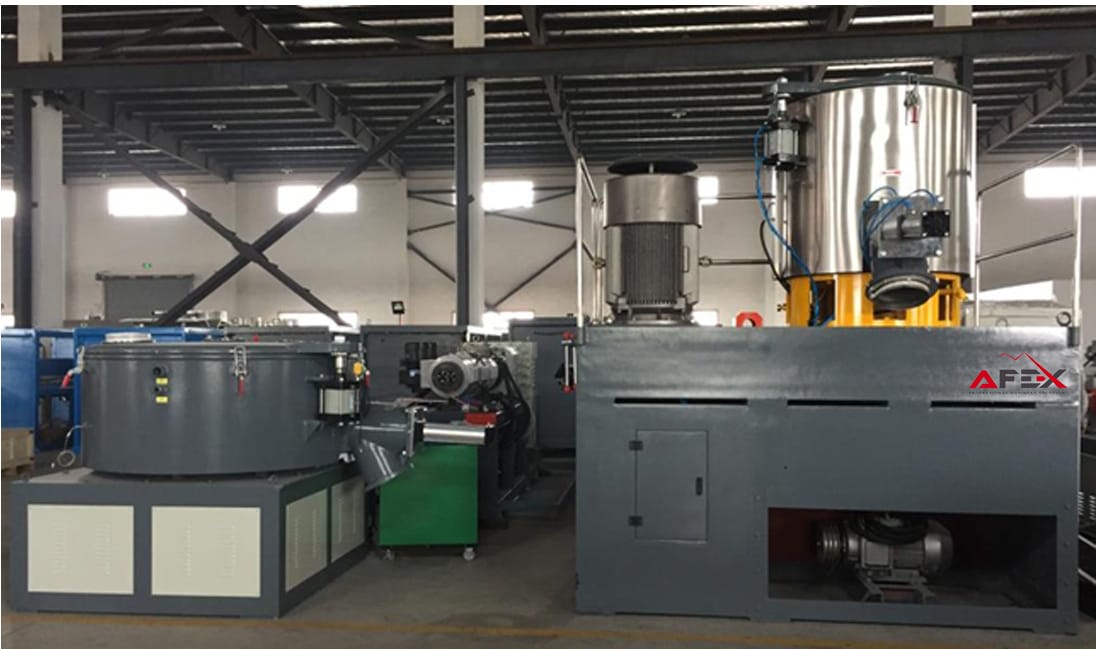

3. Қоспа дайындау бөлігі

07

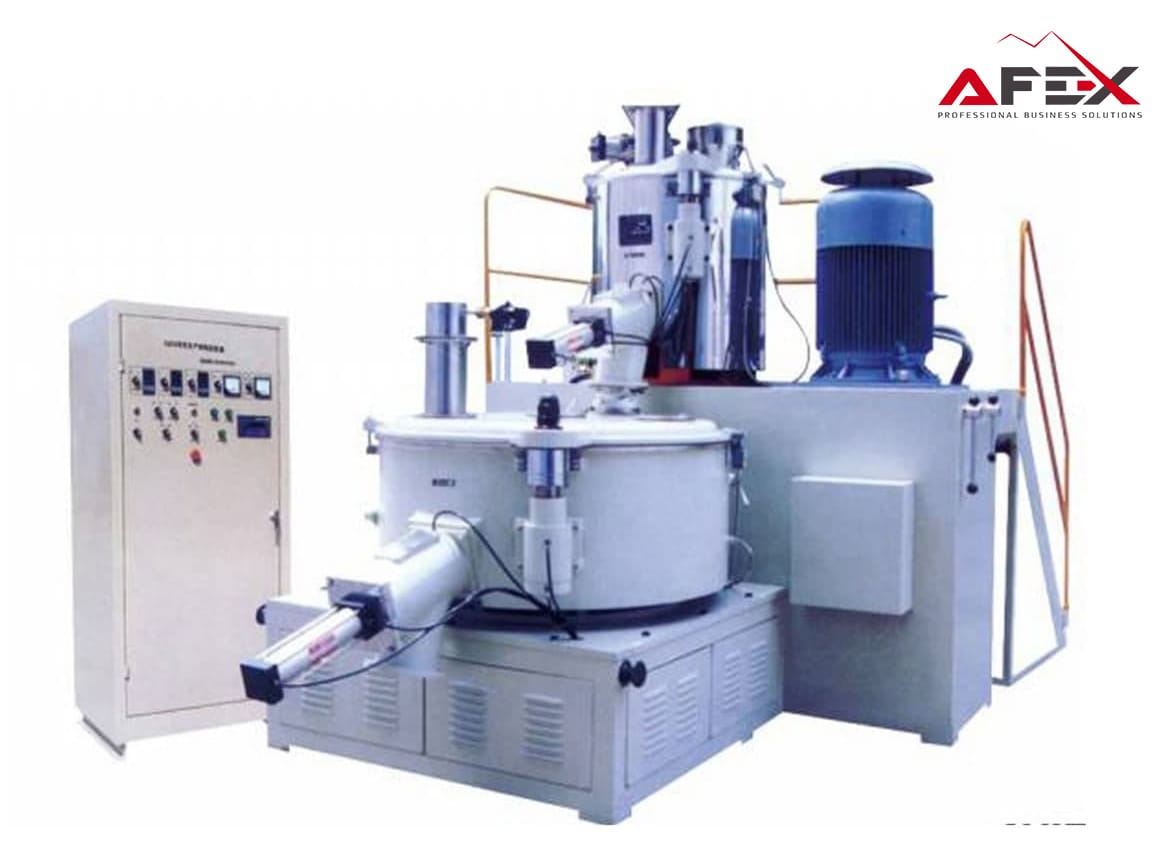

Ыстық миксер 500 л

9 параметр

Өндірілген

Қытай

Модель

AFX-SRL300

Қалақтар қабаты

3 қабат

Қуат тұтынуы

75 кВт/сағ

Кернеу

380 В 50 Гц

Макс. жүктеме

<150 кг/партия

Жұмыс сыйымдылығы

375 л

Жалпы сыйымдылығы

500 л

Мойынтіректердің айналу жылдамдығы

430-860 дана/мин

08

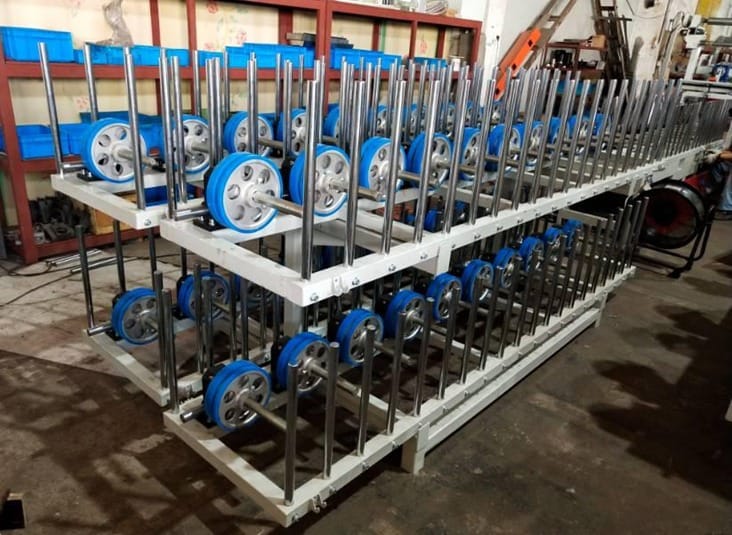

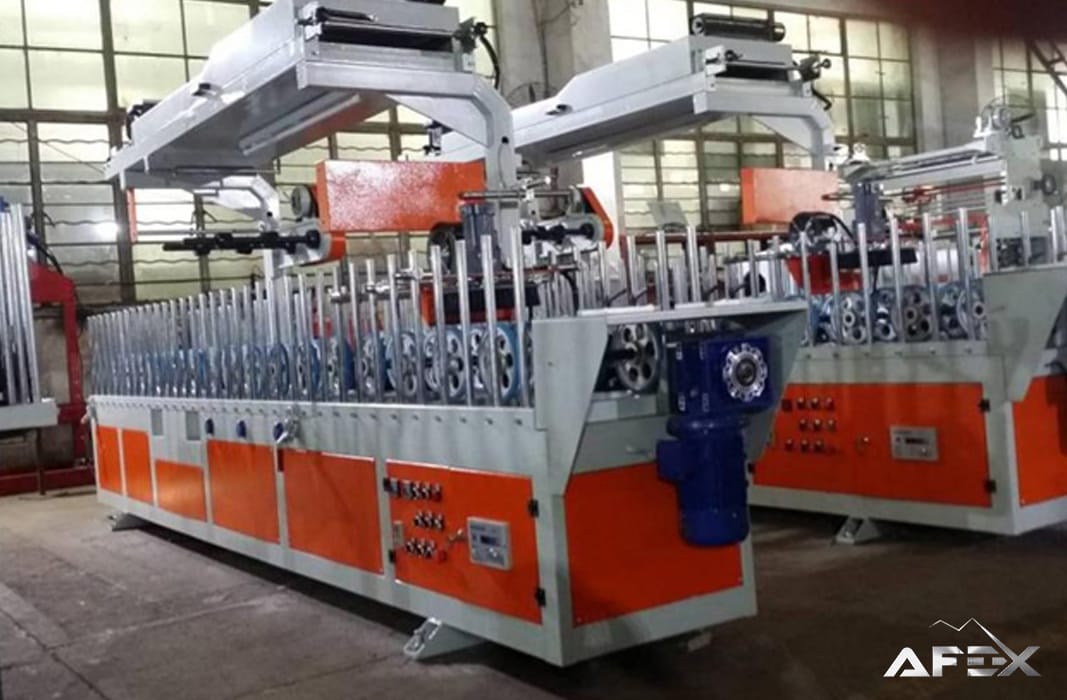

Ламинациялау желісі

9 параметр

Өндірілген елі

Қытай

Кернеу

380 В 50 Гц

Қуат тұтынуы

12 кВт/сағ

Ең үлкен жұмыс ені

300 мм

Доңғалақтар ені

2-80 мм

Негізгі қозғалтқыш

1.5 кВт

Желімдеу қозғалтқышы

0.37 кВт

Қыздыру туннелінің қуаты

4 кВт

Жалпы салмағы

2500 кг

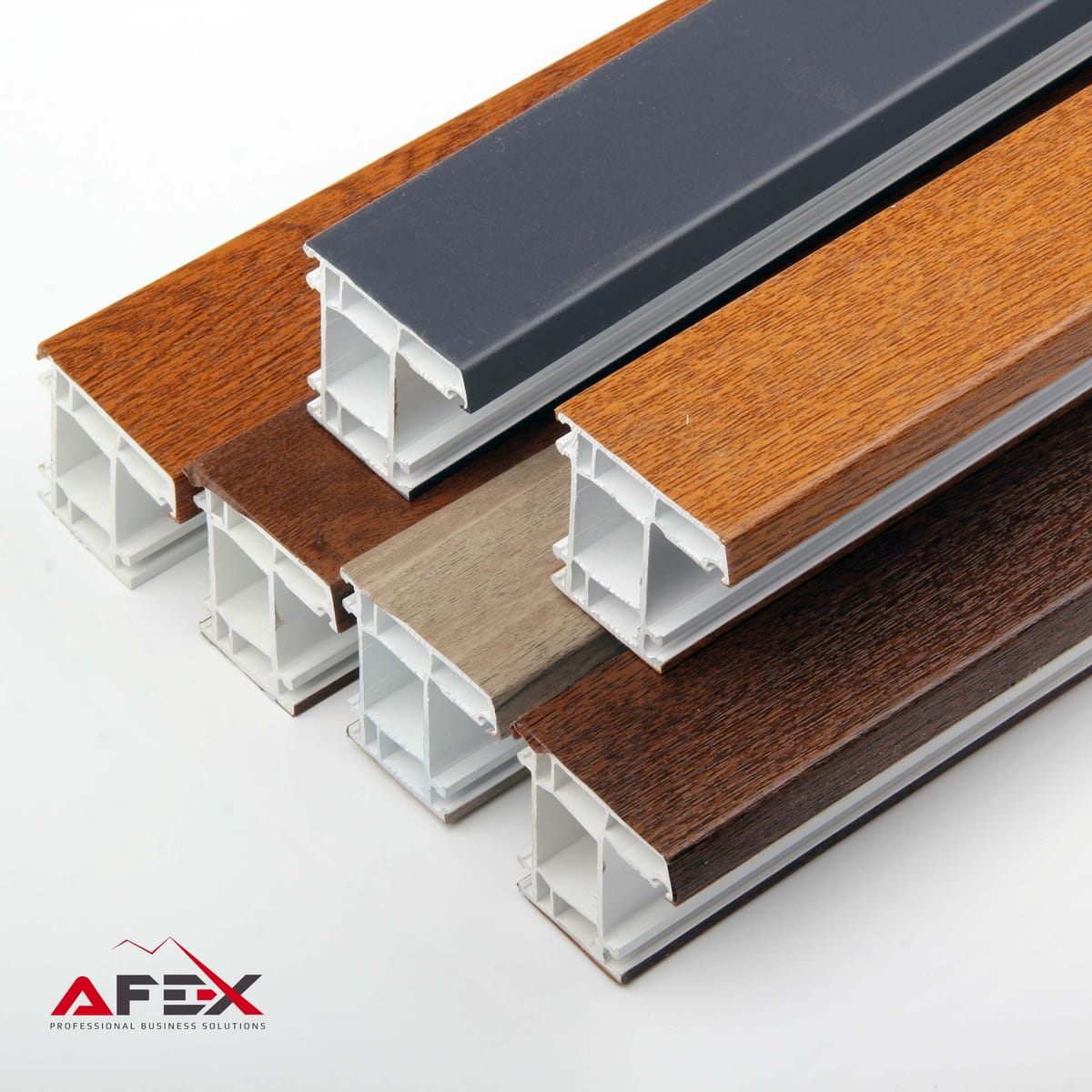

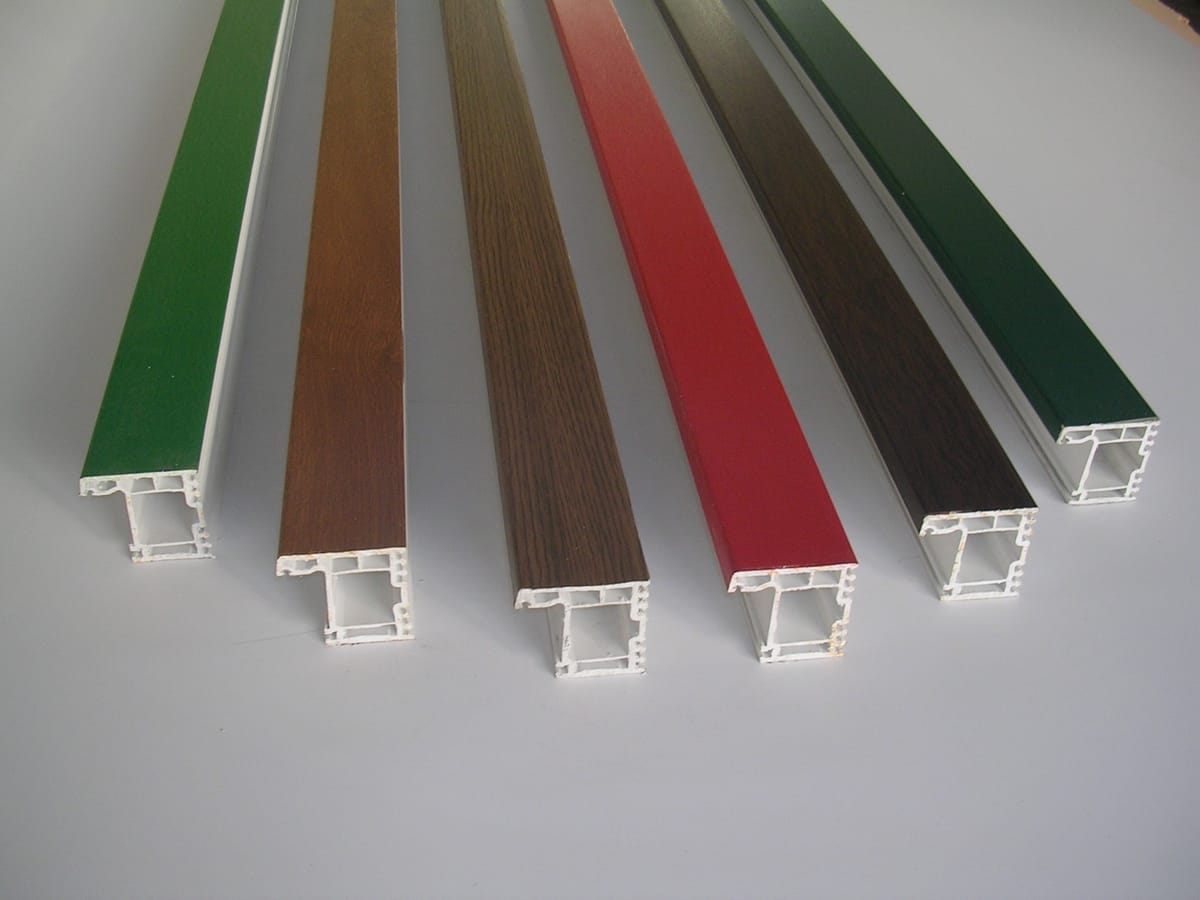

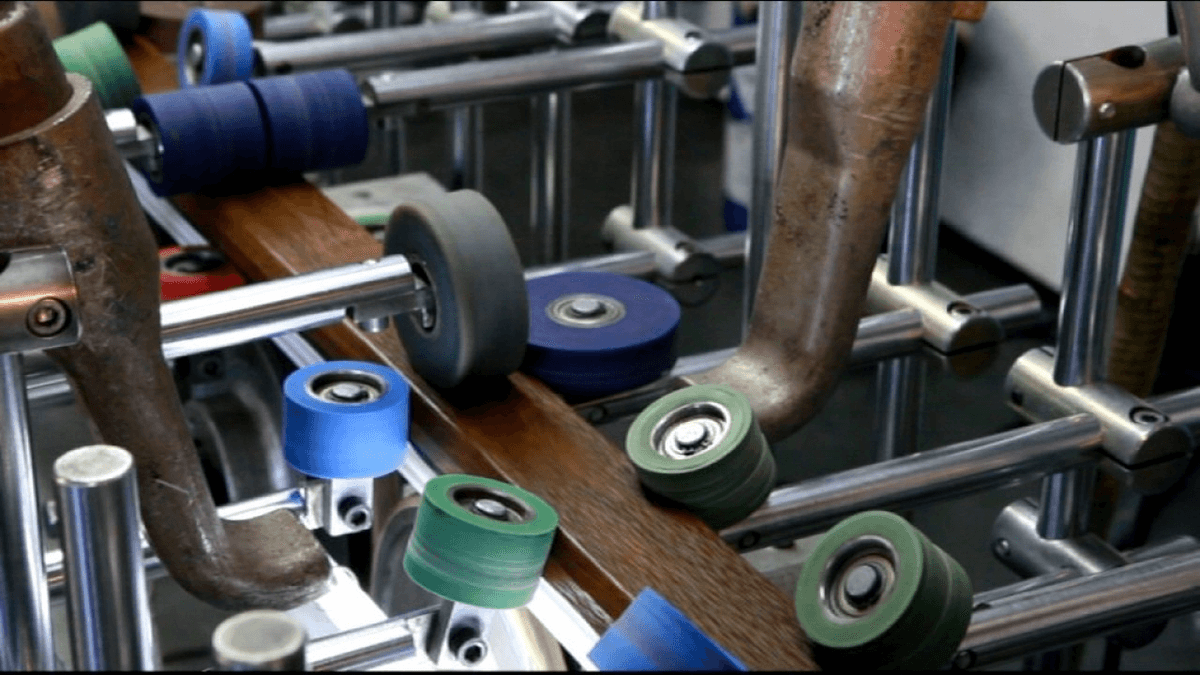

Ламинацияланған көрінісі

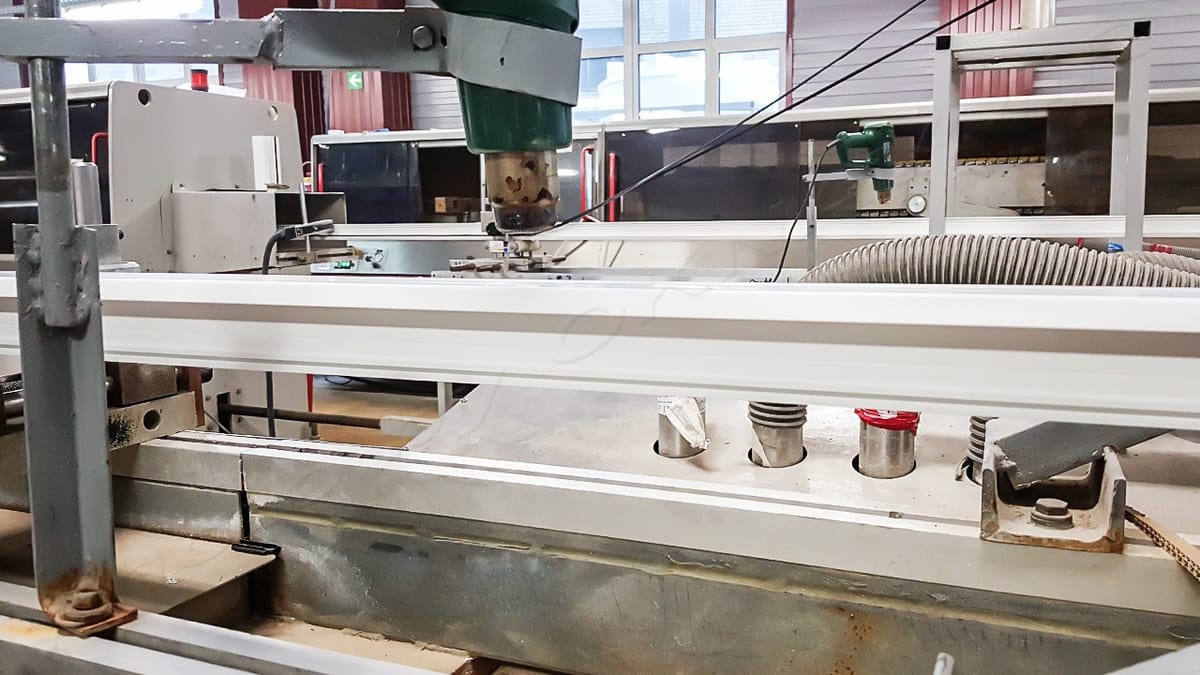

Өндіріс процесінің көрінісі: Өндіріс процесінен бейнеролик:
