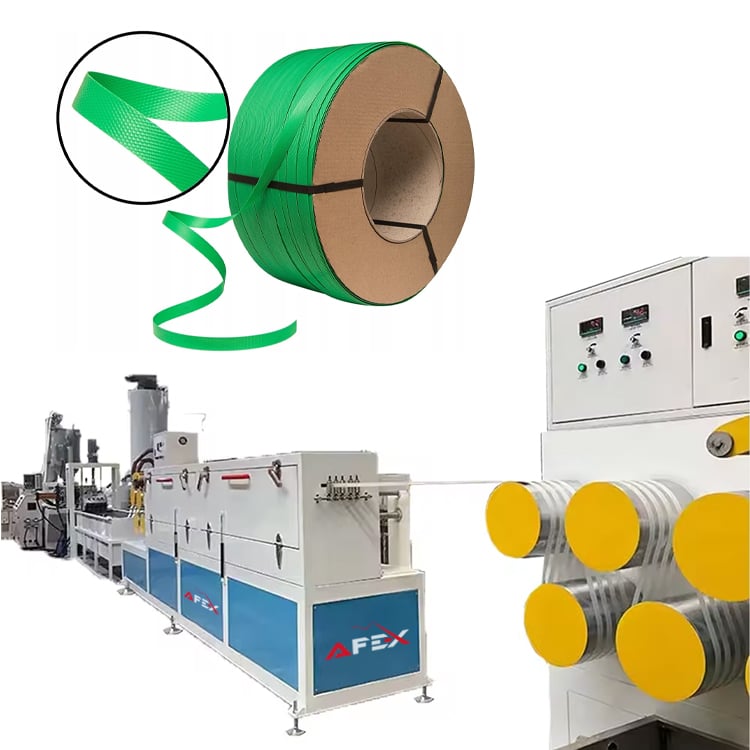

1 / 12PET таспа өндіру желісі
PET таспалары (полиэтилентерефталат таспалары) беріктік қасиеттері мен қоршаған орта әсеріне төзімділігінің арқасында әртүрлі салаларда…
Жеке ұсыныс
- Қуат шығыны
- 50 кВт
- Кернеу
- 380 В
- Қозғалтқыш қуаты
- 1.5 кВт
- Бункер қыздырғышының қуаты
- 12 кВт
- Желдеткіш қуаты
- 0.55 кВт
- Қуаты
- 22 кВт
Баға
Сипаттама
Жабдық туралы

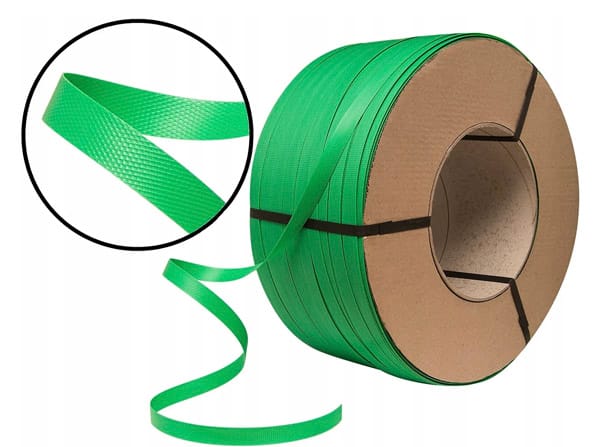

PET таспалары (полиэтилентерефталат таспалары) беріктік қасиеттері мен қоршаған орта әсеріне төзімділігінің арқасында әртүрлі салаларда және тұрмыстық қажеттіліктер үшін кеңінен қолданылады.
PET таспаларын қолданудың кейбір негізгі бағыттары:
- Тауарларды қаптау және тасымалдау:
- Құрылыс:
- Ауыл шаруашылығы:
- Өндіріс кәсіпорындары:
- Тұрмыстық пайдалану:
- Жеңіл өнеркәсіп:
- Электроника және тұрмыстық техника:
Желі туралы жалпы мәлімет
Өнімділігі - 100 кг/сағ Шикізат - PP түйіршігі Соңғы өнімдер - PET таспа Электрмен жабдықтау - 380 В 50-60 кВт Жұмысшылар саны - 4-5 адам Қажетті алаң – 150-200 шаршы метр Ғимарат ішіндегі биіктік – 3000 м Салыстырмалы ылғалдылық - < 90% Салқындату жүйесі болуы керекСоңғы өнім
01
6 параметрЖалпы техникалық көрсеткіштер
- Желі ұзындығы
- 30x3x3.5 м
- Кернеу
- 380 В
- Қуат шығыны
- 50 кВт
- Су қысымы
- 0,4 ~ 0,6 МПа
- Ауамен жабдықтау
- Ауа қысымы: 0,6~0,8 МПа
- Қоршаған ортаға қойылатын талаптар
- Ғимарат ішіндегі биіктік < 3000 м Температура: -15°-50° Салыстырмалы ылғалдылық < 90%

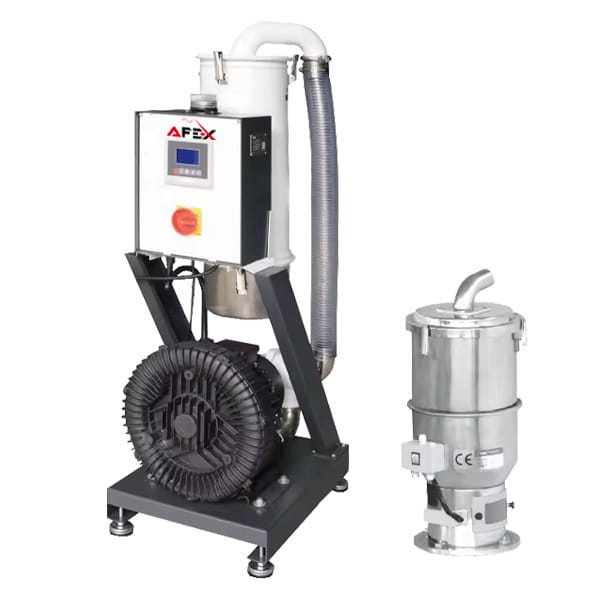

Шикізатты вакуумдық автоматты жүктеу жабдығы
02
4 параметрЖалпы көрсеткіштер
- Ең жоғары статикалық қысым
- -13 кПа
- Ең үлкен ауа көлемі
- 1.5 м3 / мин
- Қозғалтқыш қуаты
- 1.5 кВт
- Сору шлангісінің диаметрі
- 40 мм

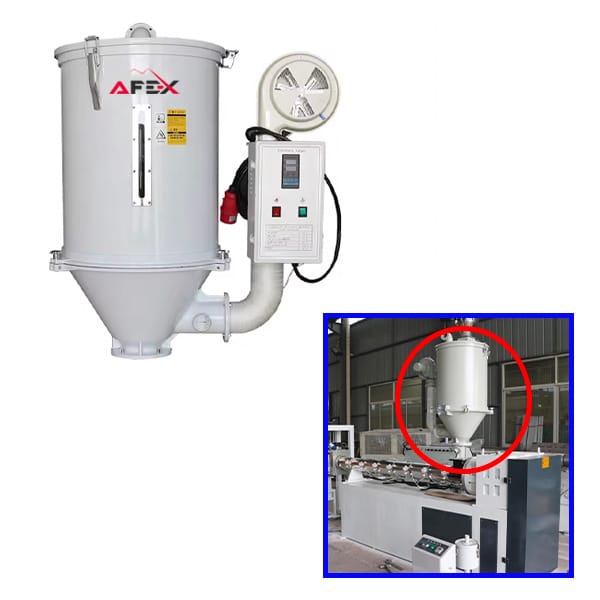

Бункерлі кептіру жабдығы
Жабдықтың қабырғалары оқшауланған, бұл жылуды үнемі сақтап тұруға қызмет етеді. Сондай-ақ жабдықта сүзгі бөлігі бар, ол айналаға шаңның көтерілуінің алдын алады.03
5 параметрЖалпы көрсеткіштер
- Ішкі сыйымдылығы
- 100 л
- Жүктеу мөлшері
- 75 кг
- Ең жоғары температура
- 140 °C
- Бункер қыздырғышының қуаты
- 12 кВт
- Желдеткіш қуаты
- 0.55 кВт

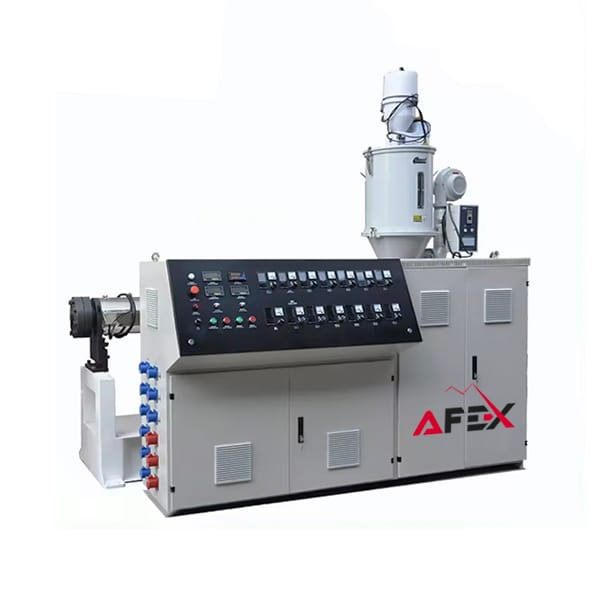

Бір шнекті экструдер жабдығы
04
9 параметрЖалпы көрсеткіштер
- Кернеу
- 380 В
- Қуаты
- 22 кВт
- Қозғалтқыш түрі
- Инвертор (Тайвань)
- Шнек диаметрі
- 90 мм
- L/D
- 33:1
- Бункер материалы
- Жоғары сапалы болат
- Қыздыру аймақтары
- 6 дана
- Қыздыру қуаты
- 4.5 кВт x 6 дана
- Салқындату желдеткіштерінің қуаты
- әрқайсысына 250 Вт

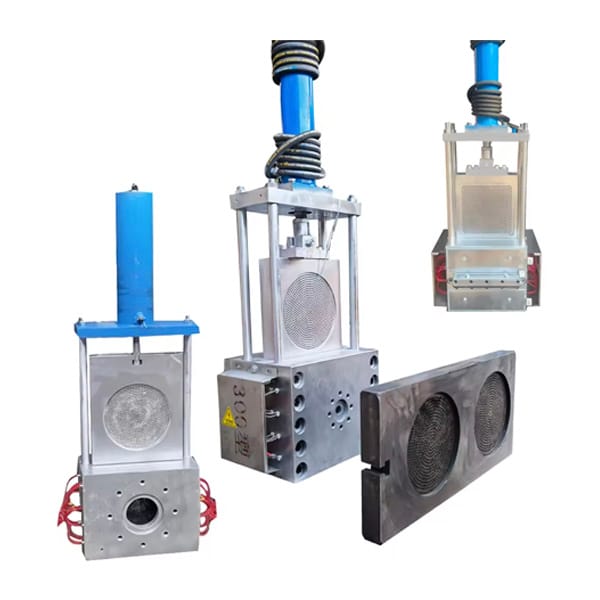

Сүзгі және торды (електі) жоғары жылдамдықпен автоматты гидравликалық ауыстыру жабдығы
05
5 параметрЖалпы көрсеткіштер
- Жұмыс түрі
- Гидравликалық
- Кернеу
- 380 В
- Қуаты
- 5.4 кВт
- Гидравликалық сорғы қуаты
- 3 кВт
- Елек диаметрі
- 150 мм

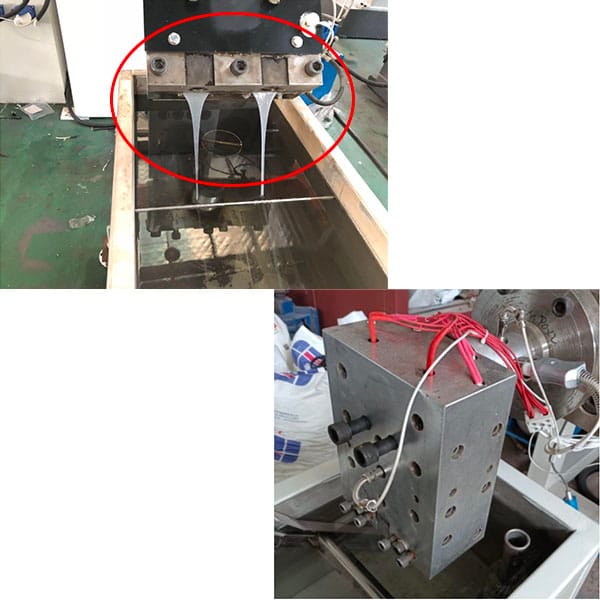

Қалып 5-19 мм
06
4 параметрЖалпы көрсеткіштер
- Түрі
- 2 таспаға арналған
- Кернеу
- 380 В
- Қуаты
- 4 кВт
- Материал
- Жоғары сапалы болат

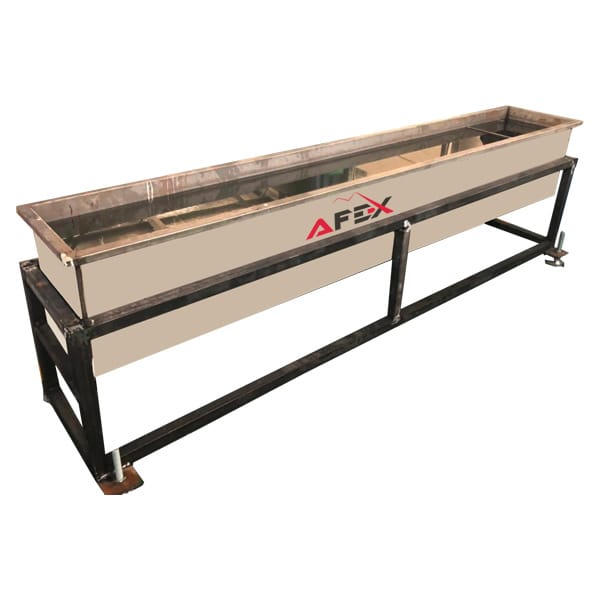

Сумен салқындату жабдығы
07
2 параметрЖалпы көрсеткіштер
- Корпус материалы
- Тот баспайтын металл
- Өлшемі
- 3x0.8x7 м
Таспаларды келесі жабдыққа беріп тұратын жабдық
08
6 параметрЖалпы көрсеткіштер
- Кернеу
- 380 В
- Қуаты
- 2,2 кВт
- Ролик өлшемі
- Φ260 мм x 220 мм
- Судың кіріс және шығыс калибрі
- 1", 3/4 "
- Роликтер саны
- 5 дана
- Қозғалтқыш
- Жылдамдықты басқару мүмкіндігі бар инверторлы қозғалтқыш

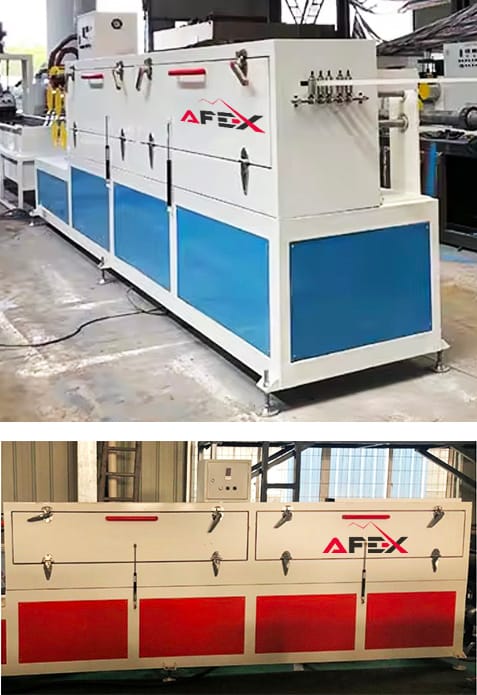

Ыстық ауамен қыздыру және созу жабдығы
Жабдық таспаларды қыздыру және белгілі бір қасиеттерге немесе өлшемдерге қол жеткізу үшін қолданылады. Бұл тауарларды қаптау, байлау немесе бекіту кезінде пайдаланылатын PP таспаларын өндіру процесінің бір бөлігі болып табылады. Толық әрі біркелкі қыздыру үшін ауа желдеткіштерімен жабдықталған.09
4 параметрЖалпы көрсеткіштер
- Кернеу
- 380 В
- Қуаты
- 15 кВт
- Пеш ұзындығы
- 4000 мм
- Материал
- Оқшауланған металл

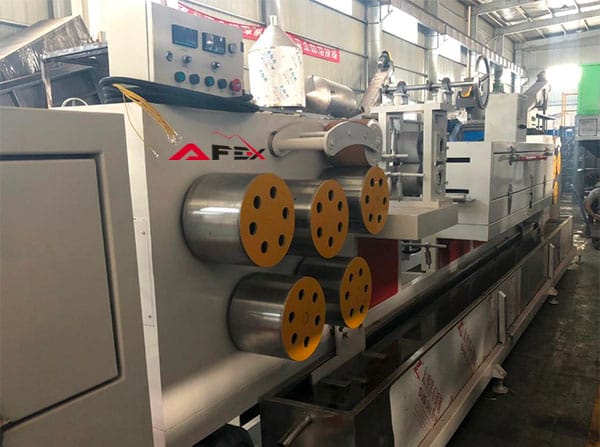

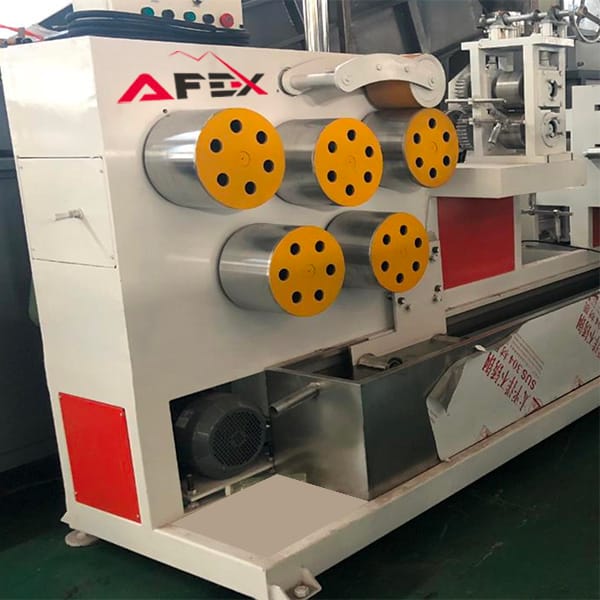

Созу жабдығы
10
6 параметрЖалпы көрсеткіштер
- Кернеу
- 380 В
- Қуаты
- 5.5 кВт
- Ролик диаметрі
- Φ260 мм
- Судың кіріс және шығыс калибрі
- 1", 3/4 "
- Роликтер саны
- 5 дана
- Қозғалтқыш
- Жылдамдықты басқару мүмкіндігі бар инверторлы қозғалтқыш
Жабдықта температураны бақылау және майды қыздыру жүйелері орнатылған

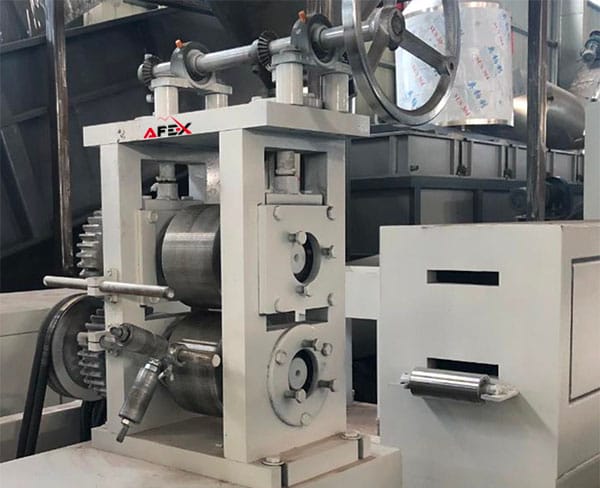

Өрнек басу жабдығы
Бұл жабдық таспа бетінде өрнек қалдырады. Өрнектер үйкелісті арттырады және тайғанаудың алдын алады.11
4 параметрЖалпы көрсеткіштер
- Білік диаметрі
- 150 мм
- Білік материалы
- Жоғары сапалы болат
- Қуаты
- 2.2 кВт
- Таспа қабылдау саны
- 2 дана
Таспа керілуін жою және сумен салқындату жабдығы
12
4 параметрЖалпы көрсеткіштер
- Ұзындығы
- 4000 мм
- Биіктігі
- 1650 мм
- Ролик диаметрі
- 75 мм
- Роликтер саны
- 8 дана
Таспа керілуін жою және ауамен салқындату жабдығы
Бұл жабдықта таспа соңғы пішінге ие болады және қатады.13
4 параметрЖалпы көрсеткіштер
- Қозғалтқыш қуаты
- 3 кВт
- Қозғалтқыш
- Жылдамдықты басқаратын инвертормен жабдықталған
- Салқындату білігі
- 219 мм
- Судың кіріс және шығыс калибрі
- 1", 3/4 "

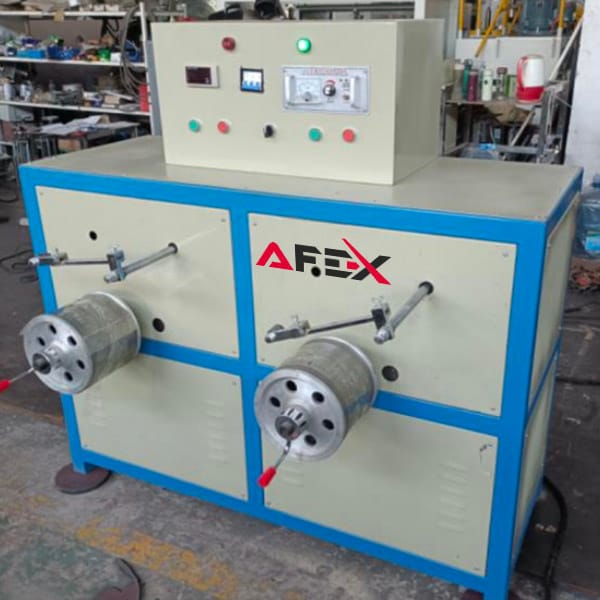

Екі бөлімді орау жабдығы
Таспаларды арнайы орамдарға орау үшін осы жабдық қолданылады. Жабдықта таспаларды өлшеу жүйесі бар. Таспалар қажетті ұзындықта оралғанда жабдық арнайы сигнал береді және орау тоқтайды.14
3 параметрЖалпы көрсеткіштер
- Орау дискілері
- 2 дана
- Таспа орамына арналған втулка диаметрі
- 200 мм
- Таспа орамына арналған втулка ені
- 190 мм

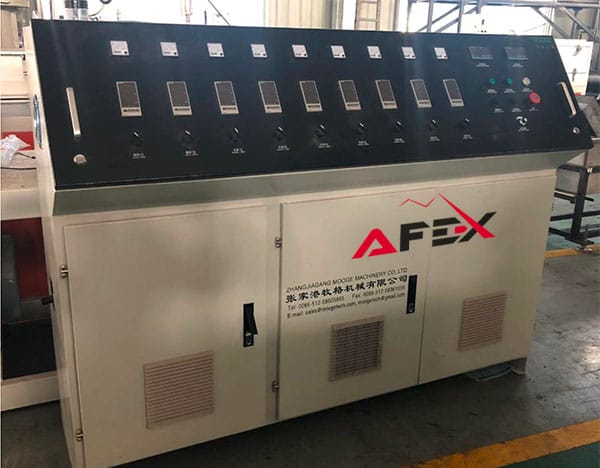

Электрондық басқару панелі
Басқару панеліне әлемнің жетекші брендтері өндірген жабдықтар мен құрылғылар орнатылған
AFEX · КЕҢЕС
Операторлар желідеБағаны жылдам сұрау
Атыңыз бен телефон нөміріңізді қалдырыңыз — қалғанын маманымыз нақтылайды.
ЖабдықPET таспа өндіру желісіДеректеріңіз үшінші тұлғаларға берілмейді
Техникалық сипаттамалар
Деректерді өндіруші ұсынған; конфигурация тапсырысқа қарай өзгеруі мүмкін.
Жалпы техникалық көрсеткіштер
6 параметр- Желі ұзындығы
- 30x3x3.5 м
- Кернеу
- 380 В
- Қуат шығыны
- 50 кВт
- Су қысымы
- 0,4 ~ 0,6 МПа
- Ауамен жабдықтау
- Ауа қысымы: 0,6~0,8 МПа
- Қоршаған ортаға қойылатын талаптар
- Ғимарат ішіндегі биіктік < 3000 м Температура: -15°-50° Салыстырмалы ылғалдылық < 90%
Жалпы көрсеткіштер
4 параметр- Ең жоғары статикалық қысым
- -13 кПа
- Ең үлкен ауа көлемі
- 1.5 м3 / мин
- Қозғалтқыш қуаты
- 1.5 кВт
- Сору шлангісінің диаметрі
- 40 мм
Жалпы көрсеткіштер
5 параметр- Ішкі сыйымдылығы
- 100 л
- Жүктеу мөлшері
- 75 кг
- Ең жоғары температура
- 140 °C
- Бункер қыздырғышының қуаты
- 12 кВт
- Желдеткіш қуаты
- 0.55 кВт
Жалпы көрсеткіштер
9 параметр- Кернеу
- 380 В
- Қуаты
- 22 кВт
- Қозғалтқыш түрі
- Инвертор (Тайвань)
- Шнек диаметрі
- 90 мм
- L/D
- 33:1
- Бункер материалы
- Жоғары сапалы болат
- Қыздыру аймақтары
- 6 дана
- Қыздыру қуаты
- 4.5 кВт x 6 дана
- Салқындату желдеткіштерінің қуаты
- әрқайсысына 250 Вт
Жалпы көрсеткіштер
5 параметр- Жұмыс түрі
- Гидравликалық
- Кернеу
- 380 В
- Қуаты
- 5.4 кВт
- Гидравликалық сорғы қуаты
- 3 кВт
- Елек диаметрі
- 150 мм
Жалпы көрсеткіштер
4 параметр- Түрі
- 2 таспаға арналған
- Кернеу
- 380 В
- Қуаты
- 4 кВт
- Материал
- Жоғары сапалы болат
Жалпы көрсеткіштер
2 параметр- Корпус материалы
- Тот баспайтын металл
- Өлшемі
- 3x0.8x7 м
Жалпы көрсеткіштер
6 параметр- Кернеу
- 380 В
- Қуаты
- 2,2 кВт
- Ролик өлшемі
- Φ260 мм x 220 мм
- Судың кіріс және шығыс калибрі
- 1", 3/4 "
- Роликтер саны
- 5 дана
- Қозғалтқыш
- Жылдамдықты басқару мүмкіндігі бар инверторлы қозғалтқыш
Жалпы көрсеткіштер
4 параметр- Кернеу
- 380 В
- Қуаты
- 15 кВт
- Пеш ұзындығы
- 4000 мм
- Материал
- Оқшауланған металл
Жалпы көрсеткіштер
6 параметр- Кернеу
- 380 В
- Қуаты
- 5.5 кВт
- Ролик диаметрі
- Φ260 мм
- Судың кіріс және шығыс калибрі
- 1", 3/4 "
- Роликтер саны
- 5 дана
- Қозғалтқыш
- Жылдамдықты басқару мүмкіндігі бар инверторлы қозғалтқыш
Жалпы көрсеткіштер
4 параметр- Білік диаметрі
- 150 мм
- Білік материалы
- Жоғары сапалы болат
- Қуаты
- 2.2 кВт
- Таспа қабылдау саны
- 2 дана
Жалпы көрсеткіштер
4 параметр- Ұзындығы
- 4000 мм
- Биіктігі
- 1650 мм
- Ролик диаметрі
- 75 мм
- Роликтер саны
- 8 дана
Жалпы көрсеткіштер
4 параметр- Қозғалтқыш қуаты
- 3 кВт
- Қозғалтқыш
- Жылдамдықты басқаратын инвертормен жабдықталған
- Салқындату білігі
- 219 мм
- Судың кіріс және шығыс калибрі
- 1", 3/4 "
Жалпы көрсеткіштер
3 параметр- Орау дискілері
- 2 дана
- Таспа орамына арналған втулка диаметрі
- 200 мм
- Таспа орамына арналған втулка ені
- 190 мм
Жинақтама
Жабдық құрамындағы түйіндер мен жинақтауыштар. Әрқайсысының сипаттамалары — жоғарыдағы бөлімде.
Желі құрамындағы жабдықтар мен құрылғылар
14 позиция
- 1Шикізатты вакуумдық автоматты жүктеу жабдығы
- 2Бункерлі кептіру жабдығы
- 3Бір шнекті экструдер жабдығы
- 4Сүзгі және торды (електі) жоғары жылдамдықпен автоматты гидравликалық ауыстыру жабдығы
- 5Қалып 5-19 мм
- 6Сумен салқындату жабдығы
- 7Таспаларды келесі жабдыққа беріп тұратын жабдық
- 8Ыстық ауамен қыздыру және созу жабдығы
- 9Созу жабдығы
- 10Өрнек басу жабдығы
- 11Таспа керілуін жою және сумен салқындату жабдығы
- 12Таспа керілуін жою және ауамен салқындату жабдығы
- 13Екі бөлімді орау жабдығы
- 14Электрондық басқару панелі
