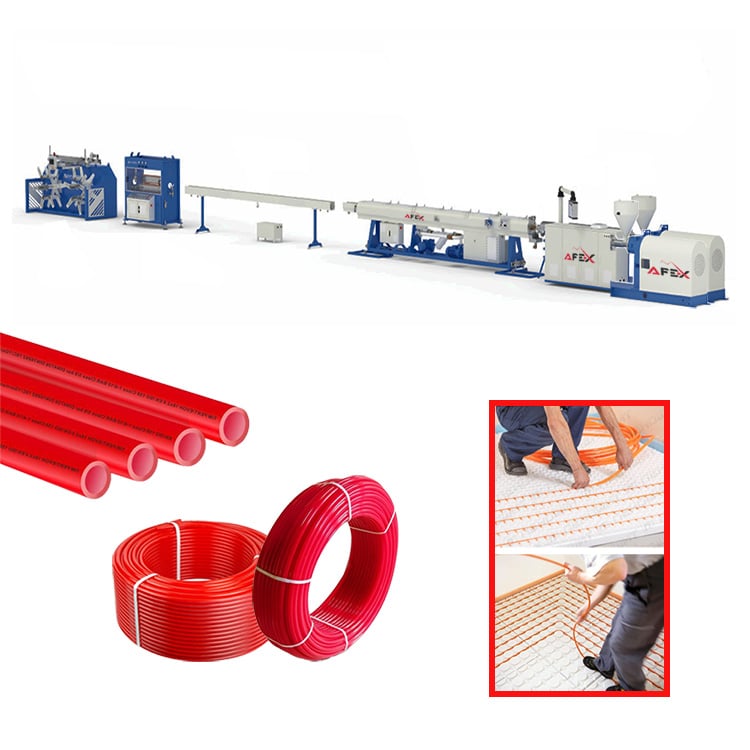

Жылы еденге арналған PERT+EVOH жоғары температураға төзімді шлангтарды өндіру желісі

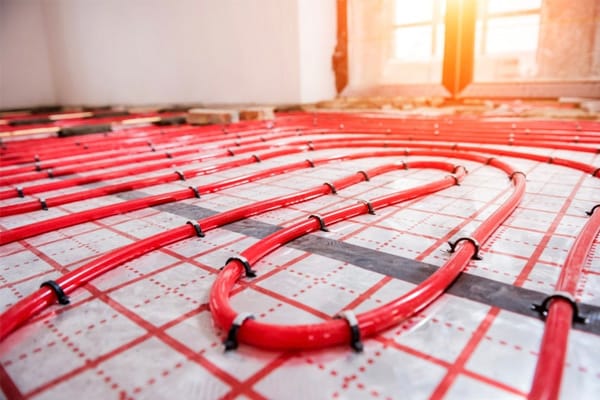

Жылы еденге арналған ыстыққа төзімді шлангтар — үйіңізде жайлы жылу жасаудың сенімді әрі тиімді шешімі. Олар жоғары температураға төтеп береді және сапасын жоғалтпай ұзақ мерзімді жұмысқа кепілдік береді. Озық материалдардан жасалған бұл шлангтар жылудың біркелкі таралуын, коррозияға төзімділікті және монтаждау кезіндегі икемділікті қамтамасыз етеді. Мұндай шлангтардың 16 және 32 мм өлшемдегілері кең таралған.

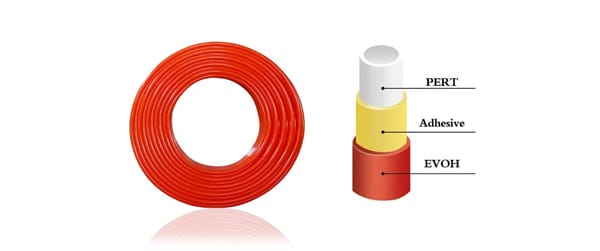

Бұл желі 3 қабатты PERT-Adhesive-PERT материалынан тұратын ыстыққа төзімді шлангтарды шығарады. Мұнда: PERT — жоғары температураға төзімді полиэтилен құбырлар Adhesive — желімді қабат EVOH — этилен мен винил спиртінің сополимерінен тұратын қабат

Желі туралы жалпы мәлімет

Шикізат: EVOH және PERT түйіршіктері Соңғы өнім: PERT шлангі Өндіріс желісінің ұзындығы: 28 метр Өндіріс желісінің биіктігі: 4 метр Өндірістік ғимарат: жабық ғимарат Ылғалдылық: 85% Ауа температурасы: 0-40 °C Кернеу: 380 В 50 Гц 3 фаза Қажетті қуат: 135 кВт Сумен жабдықтау: қажет  Су температурасы: ≤20°C Су ағынының қысымы: ≥0.3 МПа Су шығыны: 3 м3/сағ Жұмысшылар саны: 2-3 жұмысшы / 8 сағат

Желі құрамындағы жабдықтар

Жоғары жылдамдықты бір шнекті экструдер (PERT), модель AF-65/43 Бір шнекті экструдер (EVOH және желім), модель AF-30/25 Бір шнекті экструдер (EVOH), модель 45/28 3 қабатты шлангтарға арналған қалыптар (φ16, 20, 25, 32 мм) Сумен салқындату және калибрлеу жабдығы Салқындату жабдығы Шлангтарды тарту жабдығы Екі бөлікті автоматты орама орау жабдығы Арнайы принтер Миксер PLC басқару жүйесі Бірінші негізгі экструдер шлангтың бірінші негізгі PERT қабатын шығаруға қызмет етеді.

01

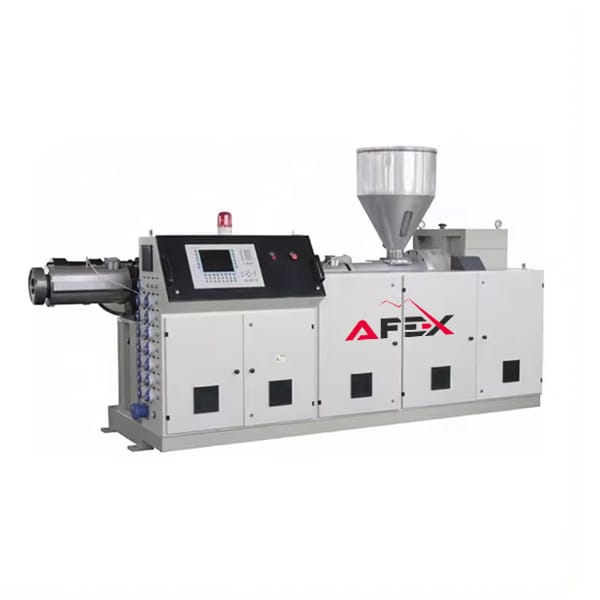

Жоғары жылдамдықты бір шнекті экструдер (PERT), модель AF-65/43

24 параметр

Шнек диаметрі

65 мм

Шнектің L/D қатынасы

34:1

Мотор қуаты

75 кВт

Өндірістік өнімділік

180-200 кг/сағ

Орталық биіктік

1000 мм

Материал

38CrMoAIA

Бетін өңдеу түрі

Азотталған

Азотталған қабаттың қалыңдығы

0.50~0.70 мм

Ішкі бетін өңдеу түрі

Азотталған

Қыздыру түрі

Сақина пішінді қыздырғыш

Қыздырғыш материалы

Құйма алюминий

Қыздыру қуаты

25 кВт

Қыздыру аймақтарының саны

5 аймақ

Салқындату

Желдеткіштер арқылы

Салқындату қуаты

0.25 кВт x 5 дана

Редуктор қорабының материалы

Құйма HT200

Білік материалы

40Cr

Вакуумдық беру бөлігі

Бункерлі кептіргіш 75 кг

Редуктор қорабы

CHANGZHOU Bulukerui (Қытай)

Шнек және цилиндр

ZHOUSHAN JUER (Қытай)

Мотор

Қытай бренді

Инвертор

Delta (Тайвань)

Контактор

Schneider (Франция)

Ажыратқыш

Schneider (Франция)

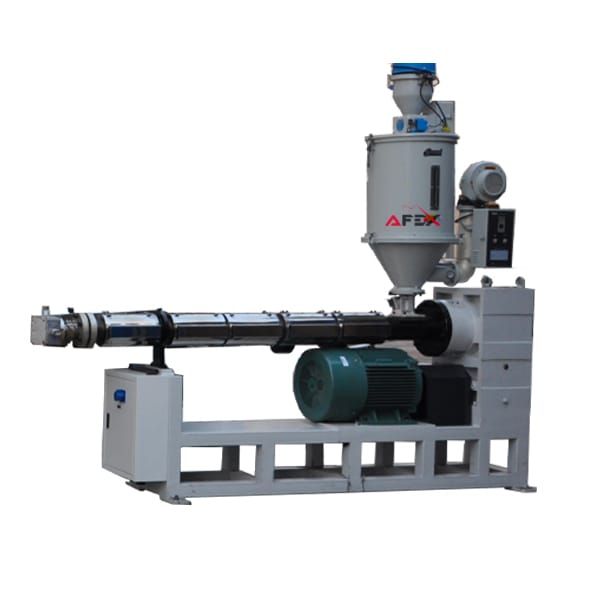

Бұл экструдер шлангты EVOH желім қабатымен жабу үшін қажет.

02

Бір шнекті экструдер (EVOH желім), модель AF-30/25

22 параметр

Шнек диаметрі

30 мм

Шнектің L/D қатынасы

25:1

Мотор қуаты

4 кВт

Өндірістік өнімділік

10 кг/сағ

Орталық биіктік

1000 мм

Материал

38CrMoAIA

Бетін өңдеу түрі

Азотталған

Азотталған қабаттың қалыңдығы

0.50~0.70 мм

Ішкі бетін өңдеу түрі

Азотталған

Қыздыру түрі

Сақина пішінді қыздырғыш

Қыздырғыш материалы

Құйма алюминий

Қыздыру қуаты

1 кВт

Қыздыру аймақтарының саны

2 аймақ

Салқындату

Желдеткіштер арқылы

Салқындату қуаты

0.085 кВт x 2 дана

Редуктор қорабының материалы

Құйма HT200

Білік материалы

40Cr

Редуктор қорабы

Zhejiang Redson (Қытай)

Шнек және цилиндр

ZHOUSHAN JUER (Қытай)

Инвертор

Delta (Тайвань)

Контактор

Schneider (Франция)

Ажыратқыш

Schneider (Франция)

Соңғы экструдер EVOH қабатымен жабу үшін қажет.

03

Бір шнекті экструдер (EVOH), модель 45/28

22 параметр

Шнек диаметрі

45 мм

Шнектің L/D қатынасы

28:1

Мотор қуаты

7.5 кВт

Өндірістік өнімділік

20 кг/сағ

Орталық биіктік

1000 мм

Материал

38CrMoAIA

Бетін өңдеу түрі

Азотталған

Азотталған қабаттың қалыңдығы

0.50~0.70 мм

Ішкі бетін өңдеу түрі

Азотталған

Қыздыру түрі

Сақина пішінді қыздырғыш

Қыздырғыш материалы

Құйма алюминий

Қыздыру қуаты

1 кВт

Қыздыру аймақтарының саны

2 аймақ

Салқындату

Желдеткіштер арқылы

Салқындату қуаты

0.085 кВт x 2 дана

Редуктор қорабының материалы

Құйма HT200

Білік материалы

40Cr

Редуктор қорабы

Zhejiang Redson (Қытай)

Шнек және цилиндр

ZHOUSHAN JUER (Қытай)

Инвертор

Delta (Тайвань)

Контактор

Schneider (Франция)

Ажыратқыш

Schneider (Франция)

04

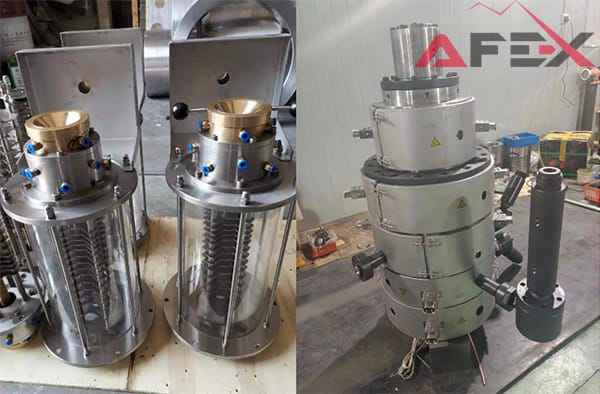

3 қабатты шлангтарға арналған қалыптар (φ16, 20, 25, 32 мм)

3 параметр

Материалы

40Cr

Калибрлеу мыс втулкасы

Қалайы қола

Қалып өлшемдері

φ16,20,25,32 мм

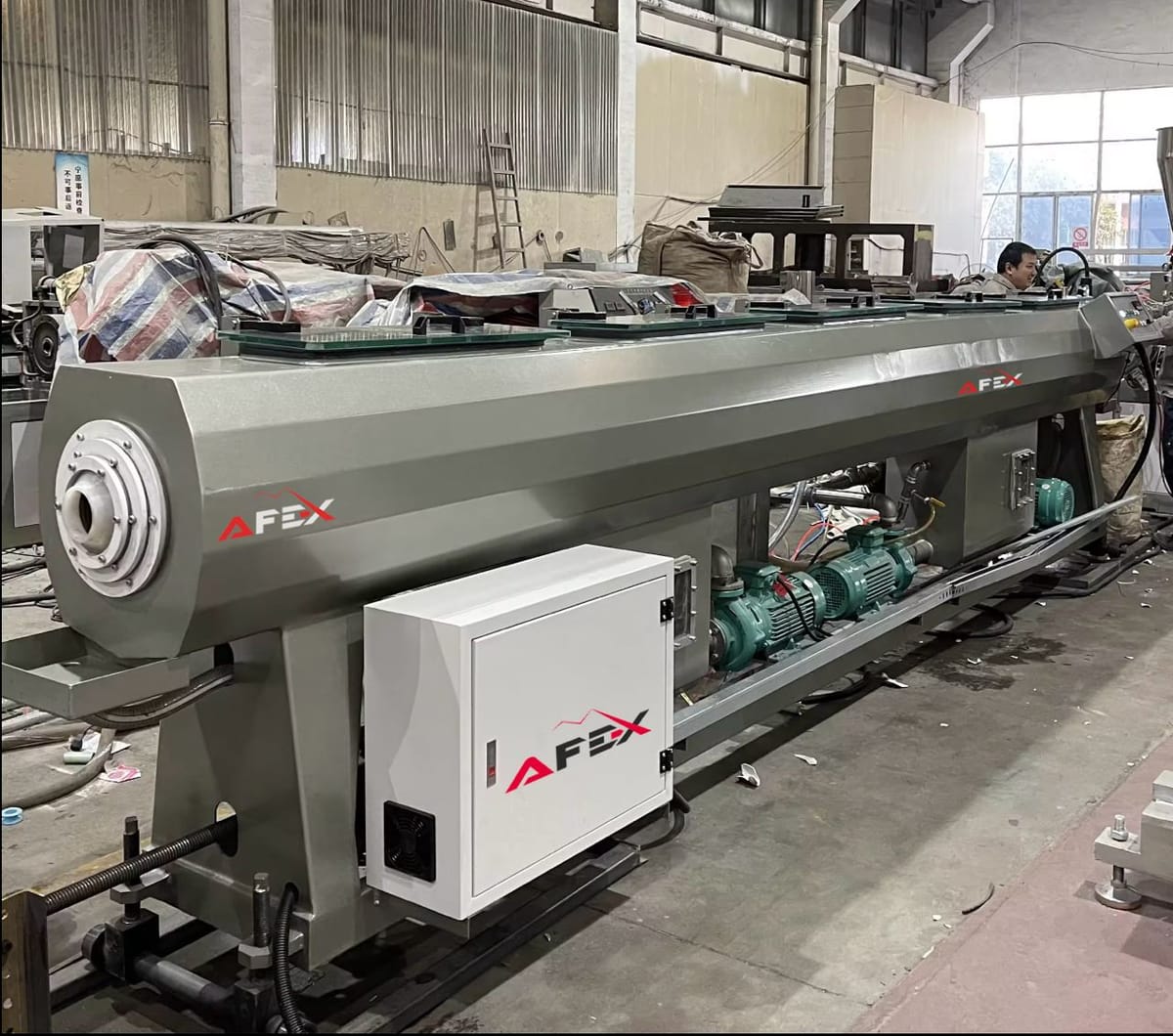

Жабдық экструдерден шыққан шлангтардың мінсіз дөңгелек пішінін сақтауға қызмет етеді.

05

Сумен салқындату және калибрлеу жабдығы

14 параметр

Материалы

SUS304

Калибрлеу диапазоны

φ16,20,25,32 мм

Вакуумдық сорғы

1 дана

Вакуумдық сорғы қуаты

120*2 м3/сағ

Вакуумдық сорғы моторының қуаты

2.2 кВт

Вакуум деңгейі

0.06-0.04 МПа

Су сорғысы

1 дана

Су сорғысы моторының қуаты

2.2 кВт

Жылжымалы құрылғы моторының қуаты

0.75 кВт

Жабдық ұзындығы

8 метр

Қабырға қалыңдығы

3 мм

Қалдық суды шығару тәсілі

Клапанды жол арқылы

Су сорғысының бренді

NINGBO GUANGLING (Қытай)

Вакуумдық сорғы бренді

NINGBO GUANGLING (Қытай)

Экструдерден шыққан шлангтар ыстық болады. Оларды тезірек салқындату үшін осы жабдық қолданылады. Жабдық шлангтарды сумен салқындатады.

06

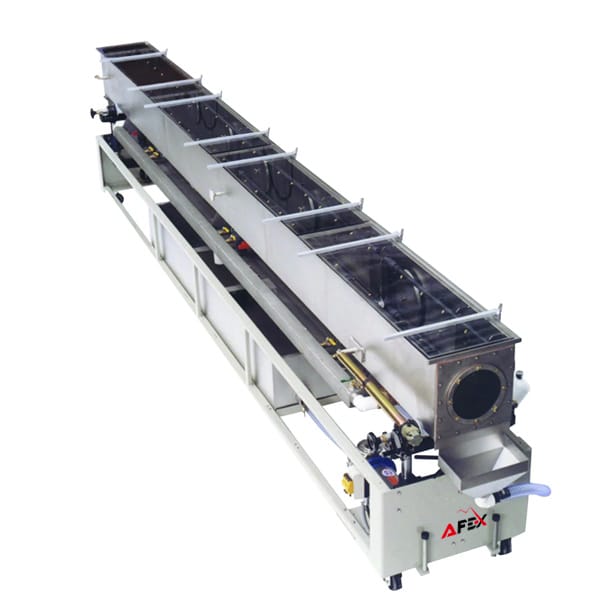

Сумен салқындату жабдығы

5 параметр

Материалы

SUS304

Салқындату бөлігінің ұзындығы

12 метр

Қабырға қалыңдығы

2 мм

Орталық биіктік диапазоны

1000±50 мм

Шланг өлшемдері

φ16,20,25,32 мм

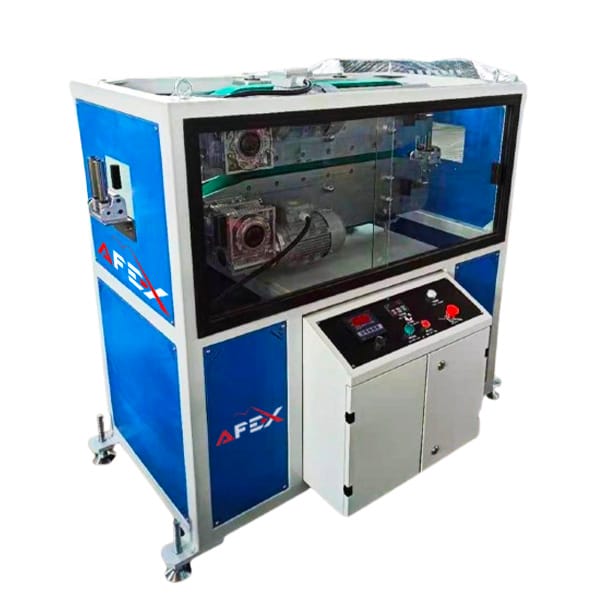

 Жабдық шлангтардың экструдерлер, калибрлеу және салқындату жабдықтары арқылы бірдей жылдамдықпен қозғалуын қамтамасыз етеді.

07

Шлангтарды тарту жабдығы

7 параметр

Шланг өлшемдері

φ16,20,25,32 мм

Серво мотор қуаты

1 кВт x 2

Тарту күші

10000 Н

Тарту жылдамдығы

0.5-35 м/мин

Инвертор

Delta (Тайвань)

Контактор

Schneider (Франция)

Ажыратқыш

Schneider (Франция)

Жабдық өндірілген шлангтарды орамаға орауға қызмет етеді.

08

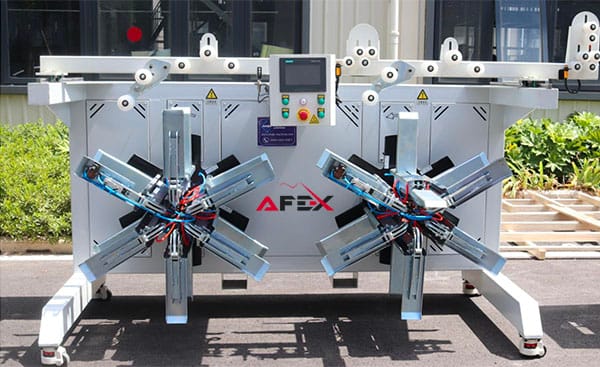

Екі бөлікті автоматты орама орау жабдығы

3 параметр

Шланг өлшемдері

φ16,20,25,32 мм

Мотор қуаты

0.75 кВт x 2

Орау бөліктері

2 дана

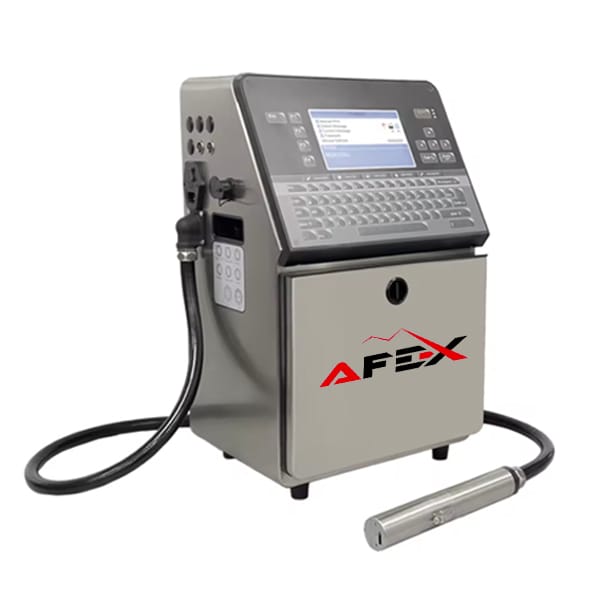

Бұл принтердің көмегімен шлангтарға өндірілген күнін, бренд атауын немесе логотипін және осыған ұқсас қажетті мәліметтерді жазуға болады.

09

Арнайы принтер

3 параметр

Корпус материалы

SUS 304

Басып шығару жолдары

1-2 жол

Басып шығарудың максималды жылдамдығы

200 м/мин

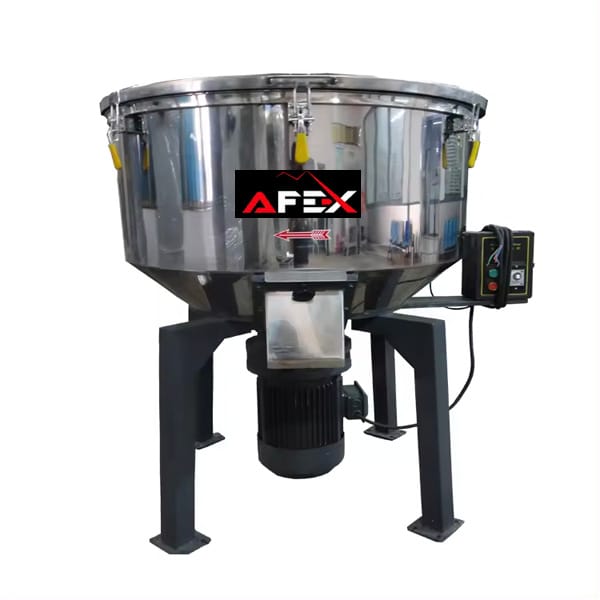

Миксердің міндеті — шикізат түйіршіктеріне түрлі түстер мен басқа заттарды қосу және араластыру.

10

Миксер

3 параметр

Мотор қуаты

3 кВт

Араластыру жылдамдығы

80 айн/мин

Көлемі

100 кг

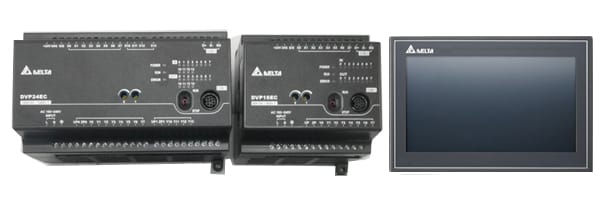

DELTA басқару панелі

11

Қосымша құрылғылар мен керек-жарақтар

6 параметр

Контактор

3 дана

Қалыптарға арналған кілттер

1 жиынтық

Термопара

5 дана

Қалыптарға арналған қыздырғыш

2 дана

Түймелі қосу-өшіру құрылғысы

5 дана

Резистор (потенциометр)

3 дана

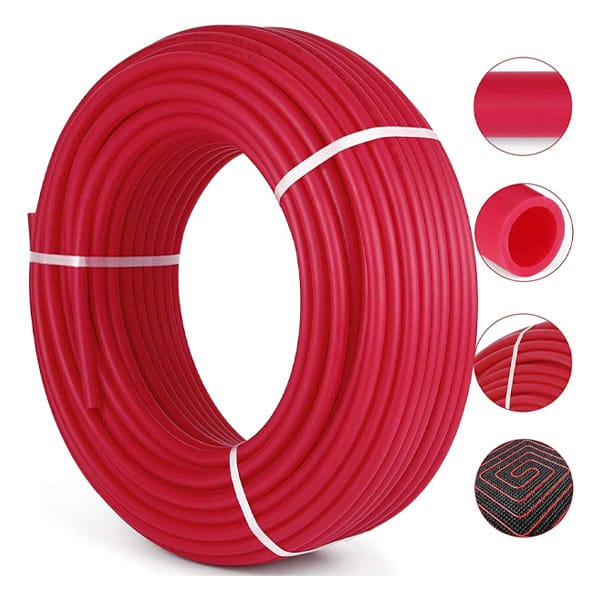

Желіде өндірілген өнім
