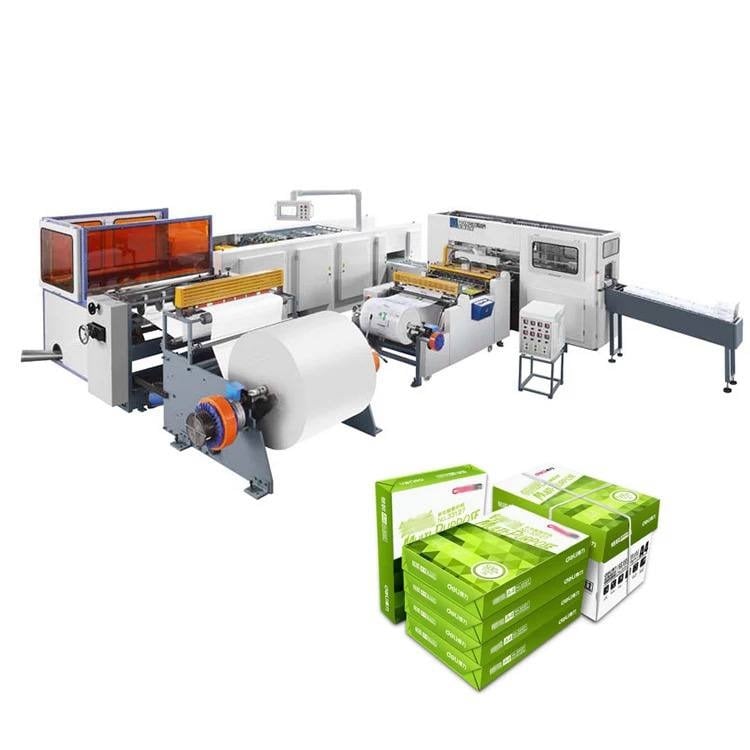

A4 форматты қағаз өндіру желісі

Заманауи кеңсе техникасының дамуын және түрлі құжаттарды басып шығару көлемінің өсуін ескерсек, бұл бағыт жылдан-жылға өсіп келеді. 21-ғасыр – техника мен технология ғасырында көптеген құжаттардың электронды болуына қарамастан, осы форматтағы қағазға деген қажеттілік келесі ғасырға дейін жоғары болып қала беретіні байқалуда. Кеңселерге арналған A4 форматты қағаздар құжаттар, сызбалар, хаттар, журналдар, бланкілер, принтерлер мен көшірме материалдары үшін кеңінен қолданылып келеді.

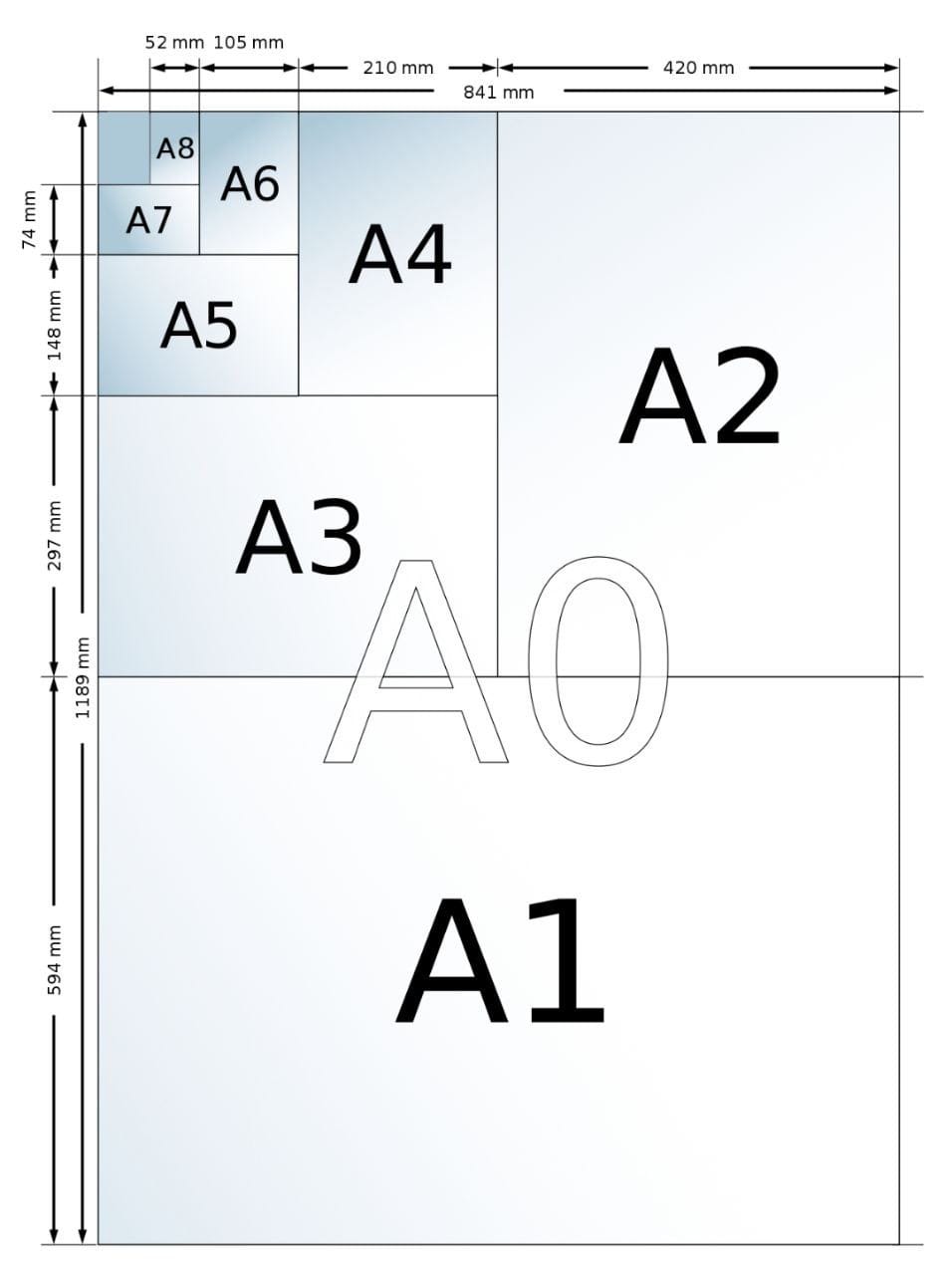

Әдетте кеңсе қағаздары көптеген сыныптарға бөлінеді, кең таралған, яғни сұранысы жоғары A4 форматты қағаздың параметрлерімен танысайық: тығыздығы – ең кең таралған (стандартты) 80 г/м2, A4 парақ форматы 210x297 мм, бумадағы парақ саны – 500 парақ, қағаздың ақтығы ISO 96-105%, CIE 146 – бұл параметрлер A4 форматты қағаздардың нақты техникалық деректер жиынтығы болып табылады. Ендеше, өндіріс желіміз туралы жалпы мәлімет алайық.

Жалпы мәліметтер

Өндіріс жылдамдығы: 240 бума/сағ

Бумадағы қағаз саны: 300-500 дана

Қажетті алаң өлшемі: 60 шаршы метр

Кернеу: 380 В

Қуаты: 25 кВт/сағ

Жұмысшылар саны: 2-3 адам

Өндіріс процесі

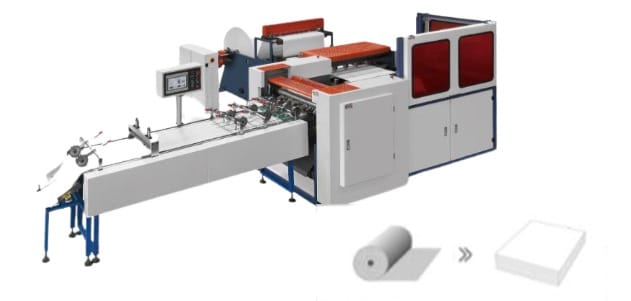

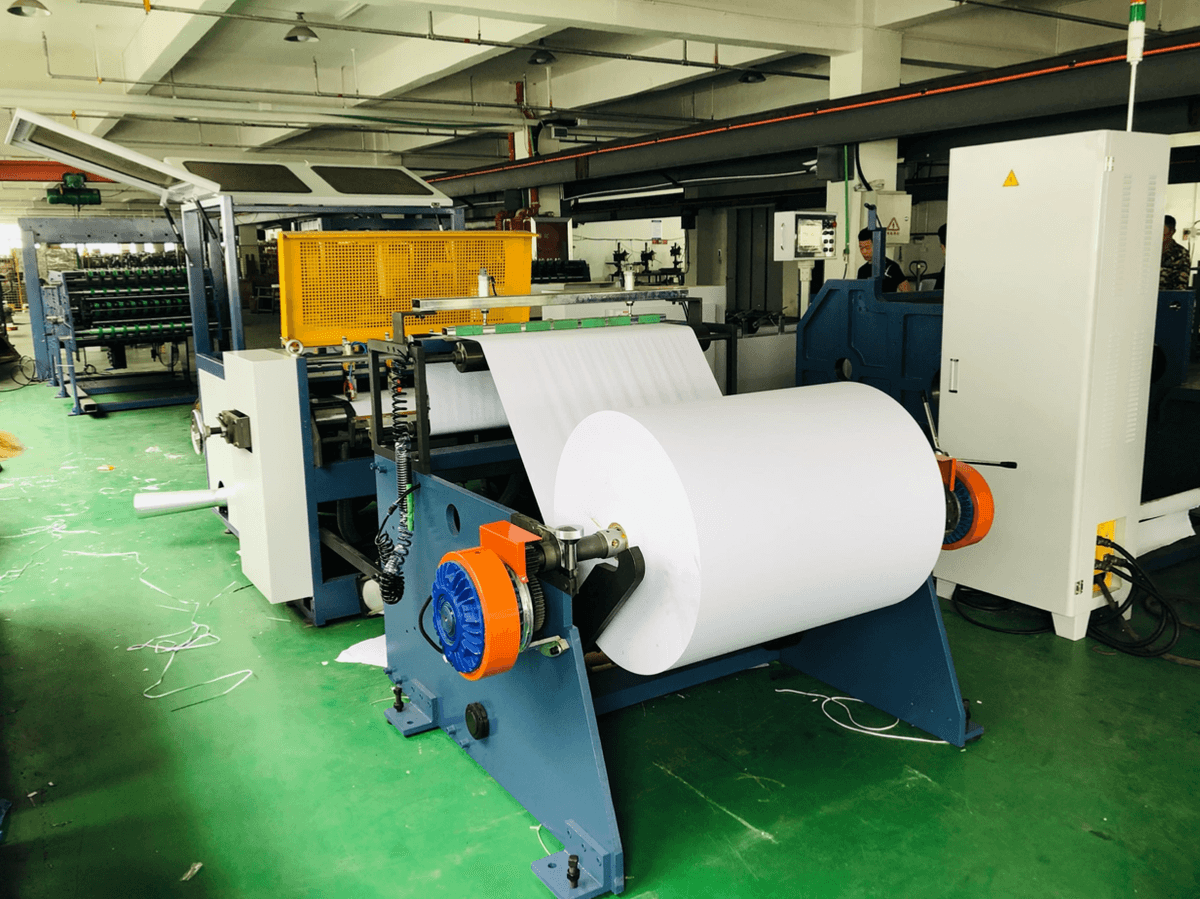

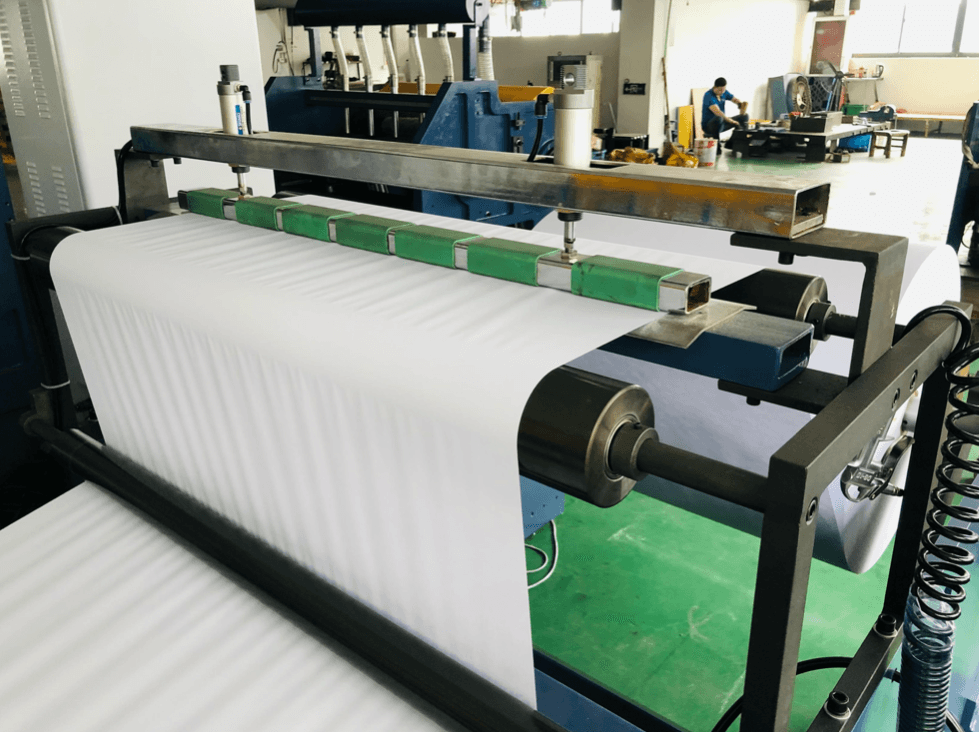

Сонымен, өндірісті бастау үшін алдымен дайын орам қағаздарды қажетті өлшемдерде кесіп алуымыз керек. Бұл жабдықты пайдалану үшін ені ең көбі 850 мм болатын орам қағаз қажет. Қағаздың тығыздығы да әртүрлі болады. Жабдықтардың жалпы техникалық көрсеткіштерін төмендегі кестеден көре аласыз:

01

Жалпы көрсеткіштер

12 параметр

Кескіш пышақтар саны

4 дана

Орам ені

850мм

Орам диаметрі

40-1200мм

Қағаз беру түрі

Пневматикалық

Қағаз тығыздығы (қалыңдығы)

60-100 г/м²

Бумадағы қағаз саны

300-500 дана

Жылдамдығы

250м/мин

Кесу дәлдігі

0,2мм

Кернеу

380В50Гц

Жалпы қуаты

13кВт

Жалпы өлшемдері

6,7*2,75*2,1м

Салмағы

6т

02

Қосалқы бөлшектері

6 параметр

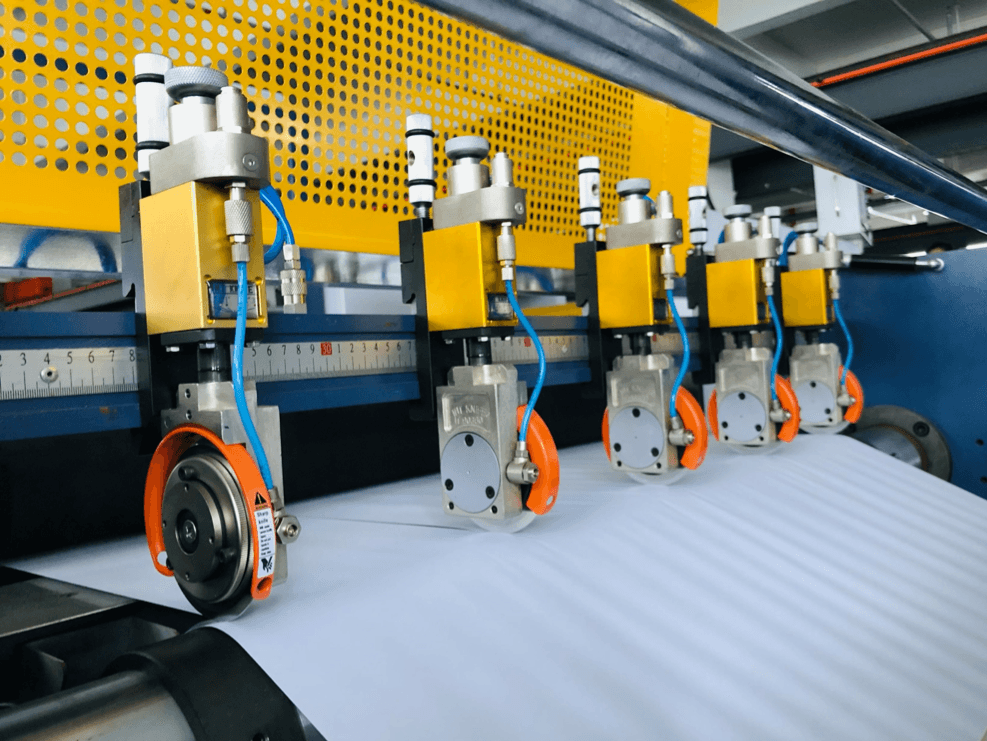

Дискілі пневматикалық пышақ

Италия

Көлденең пышақ

Германия

Қозғалтқыш

Тайвань

Цилиндр

Тайвань

Электр модулі

Германия (Siemens)

Синхронды белдіктер

Жапония (Omron)

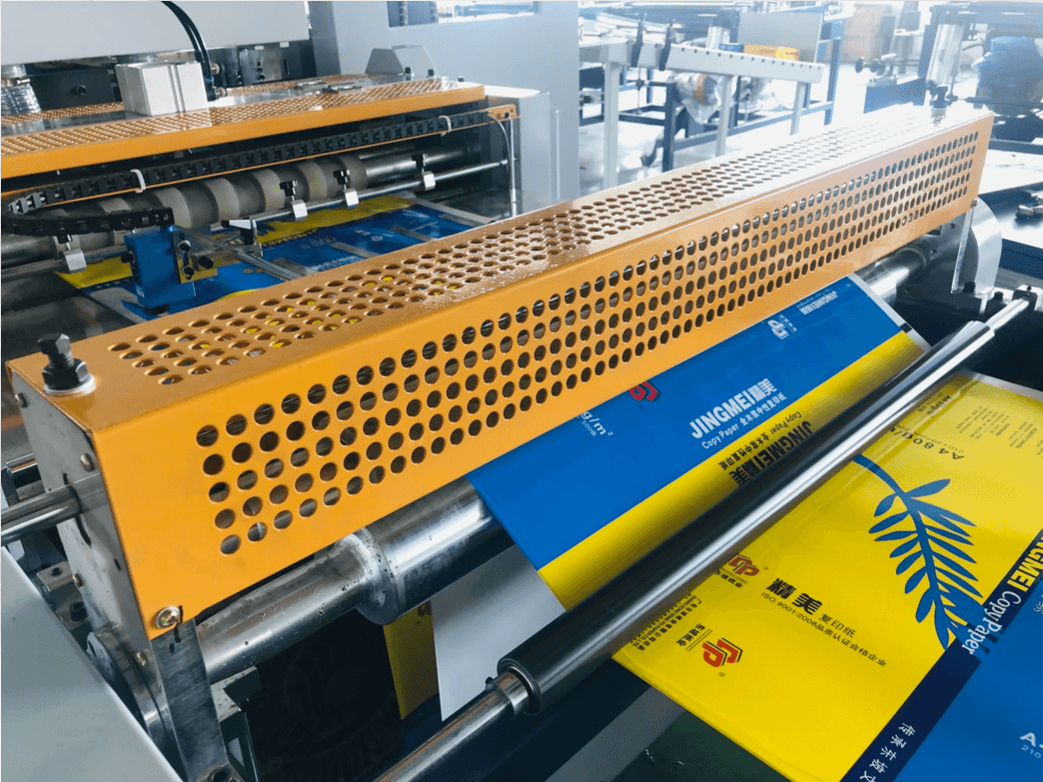

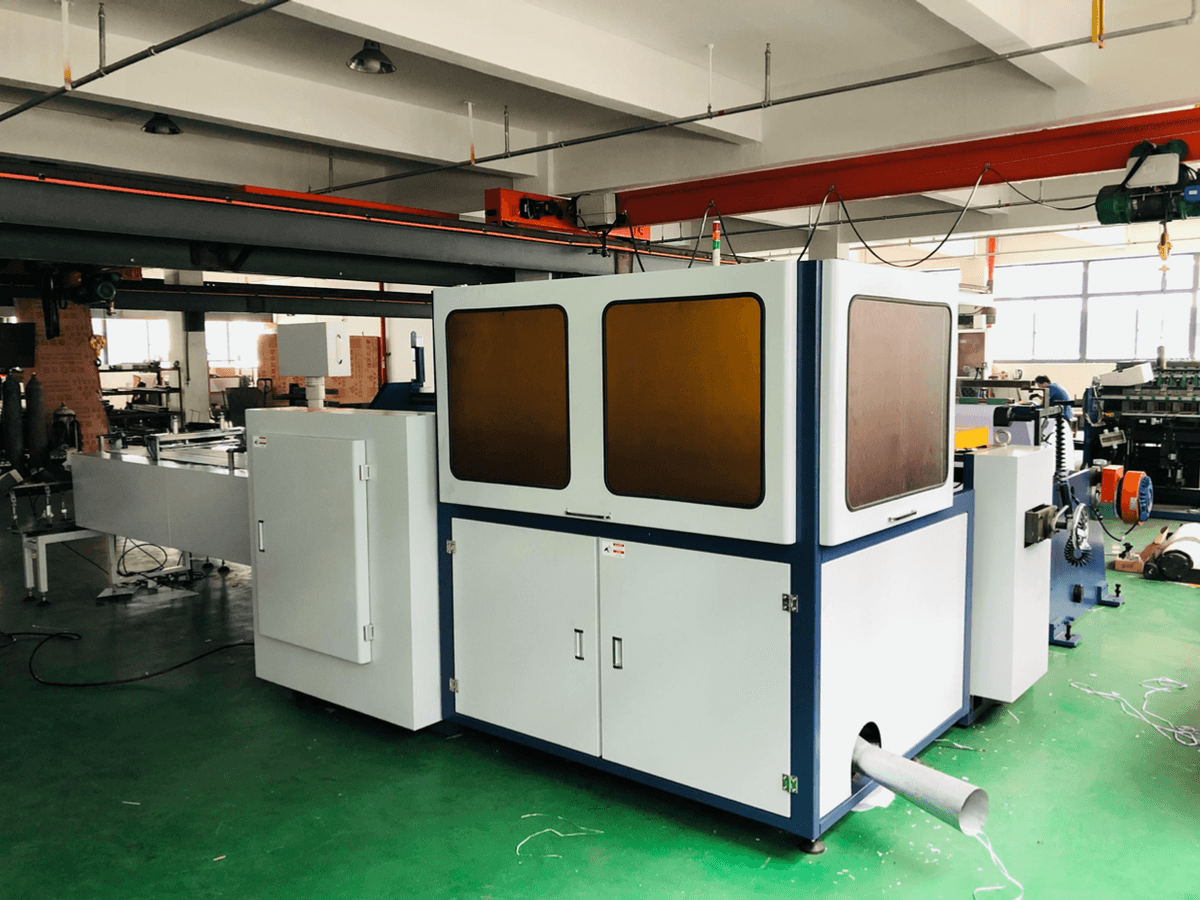

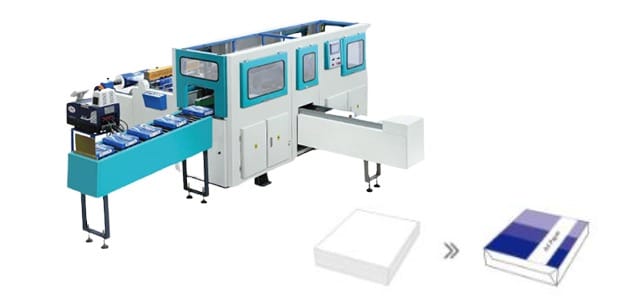

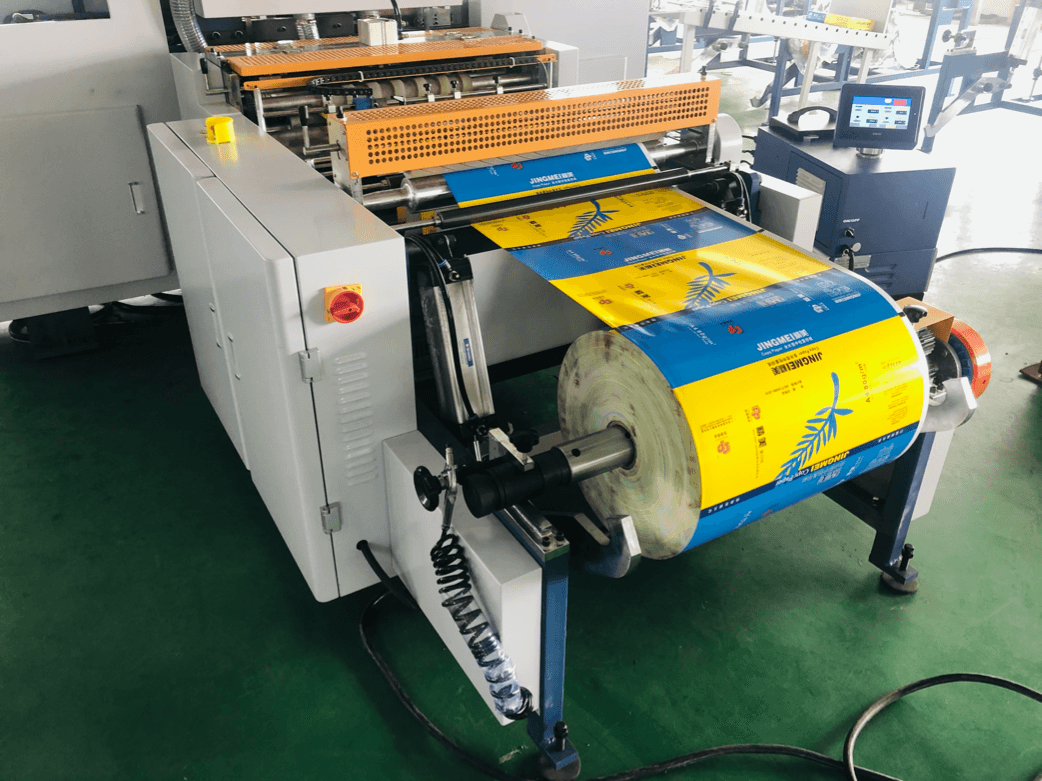

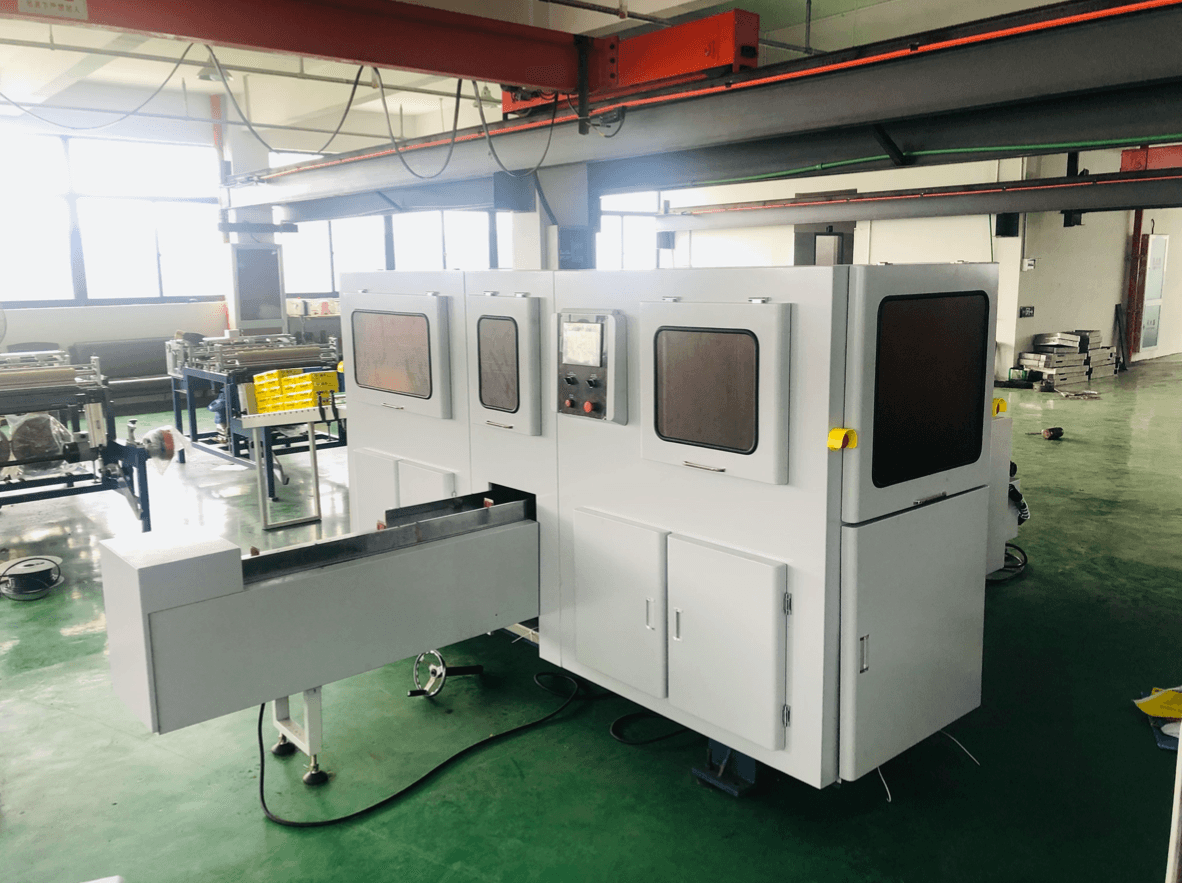

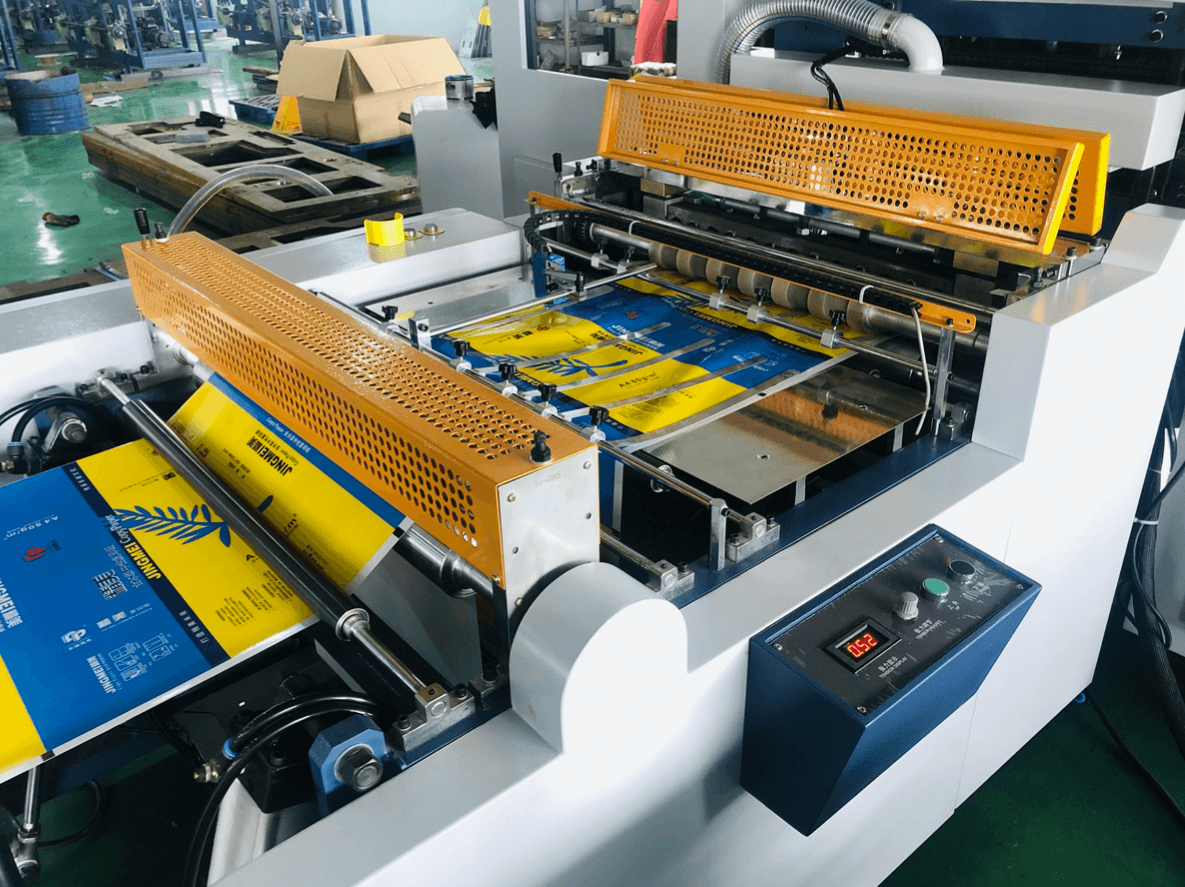

Енді дайын болған A4 форматты ақ қағаздарымызды қаптаймыз. Бұл үшін бізге жоғарыдағы жабдықтар жиынтығы қажет. Жабдық жоғары жылдамдықпен жұмыс істейтіндіктен, онда серво қозғалтқыш қолданылған (8-10 бума/мин). Сондай-ақ барлық жабдықтар жиынтығында PLC сенсорлы экрандарының қолданылуы жабдықтың заманауилығы мен ыңғайлылығын қамтамасыз етеді. Техникалық көрсеткіштерімен танысайық:

03

3-түйін

10 параметр

Жылдамдығы

8-10 бума/мин

Қаптау өлшемдері

210*297

Қаптама биіктігі

30-60мм

Қаптама қағазының диаметрі

400-700мм

Кернеу

380 В 3 фаза

Қозғалтқыш қуаты

6,5кВт

Желімдеу қуаты

3,7 кВт

Ауа қысымы

0,6-0,8МПа

Жалпы өлшемдері

4,53*3,05*1,45м

Салмағы

2т

04

Қосалқы бөлшектері

7 параметр

Фотоэлемент

Жапония (Omron)

Контактор

Франция (Schneider)

PLC модулі

Германия (Siemens)

Ауа цилиндрі

Тайвань

Автоматты желімдеу бөлігі

Қытай

Қозғалтқыштар

Қытай

Магниттік тежегіш

Қытай
