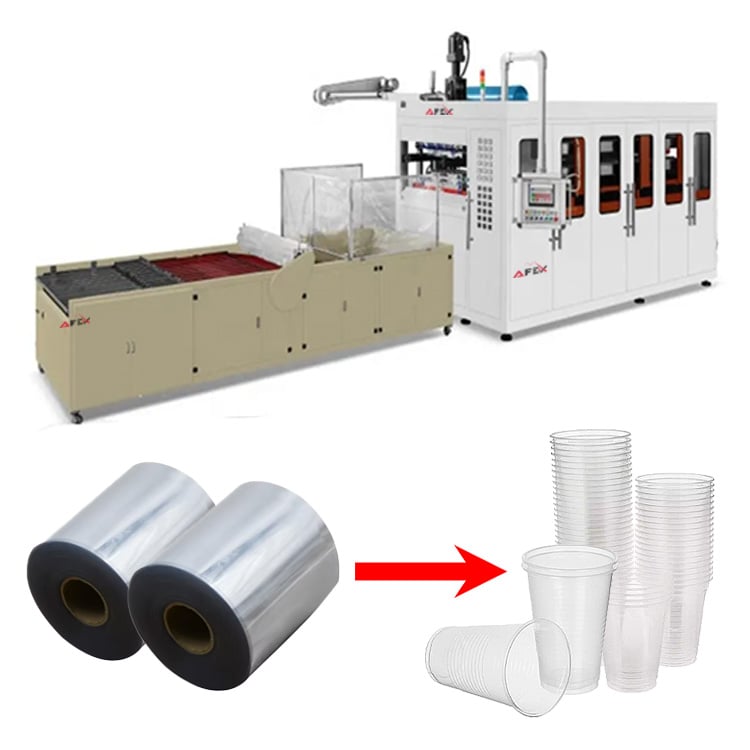

Хати истеҳсоли стаканҳои пластикии яккарата

Таҷҳизоти истеҳсоли стаканҳои пластикии яккарата аз таҷҳизоти термоформонӣ ва таҷҳизоти ҷамъкунии стаканҳо иборат аст. Таҷҳизоти термоформонӣ варақи пластикиро (PP, PS, PET) гарм карда, бо ёрии вакуум ё фишор ба шакли стакан медарорад. Сипас маҳсулоти тайёр бурида гирифта мешавад. Таҷҳизоти ҷамъкунии стаканҳо бошад стаканҳоро ба таври автоматӣ ҷамъ карда, болои ҳамдигар ҷойгир мекунад ва ба бастабандӣ омода месозад. Ин таҷҳизот ҳосилнокии баланд ва раванди пурра автоматикунонидашудаи истеҳсолро таъмин мекунад.

Таҷҳизоти таркиби хат Таҷҳизоти бисёрвазифаи термоформонии стаканҳои пластикӣ Таҷҳизоти автоматии ҷамъкунии стаканҳо Компрессори ҳавоии винтӣ Ресивери ҳаво Хушккунаки хунуккунанда ва филтр Чиллери обӣ

01

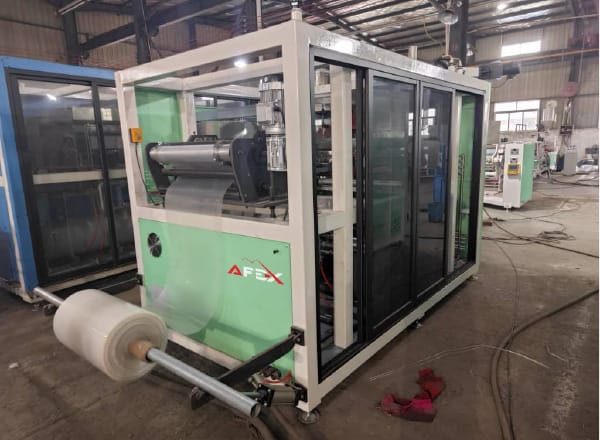

Таҷҳизоти бисёрвазифаи термоформонии стаканҳои пластикӣ

16 параметр

Параметрҳо

Мазмун

Мавод

PP, PE, PS, PVC, PET, ABS, HIPS

Ғафсии варақ

0,3-2,0 мм

Бари варақ

540-650 мм

Майдони ҳадди аксари шаклдиҳӣ

650×300 мм

Бузургтарин майдони шаклдиҳӣ

650×200 мм

Чуқурии ҳадди аксари шаклдиҳӣ

150 мм

Ҳосилнокии кор

≤25 зарба/мин

Иқтидори гармкунӣ

50 кВт

Иқтидори муҳаррики асосӣ

7,5 кВт / 4-дараҷа

Манбаи барқ

380 В/50 Гц

Фишори ҳаво

0,6-0,8 МПа

Ҳаҷми зарурии ҳаво

2500-3500 л/мин

Ҳаҷми зарурии об

40-45 л/мин

Вазни мошин

Тақрибан 7 т

Андозаҳои берунӣ

4000 мм × 1600 мм × 2200 мм

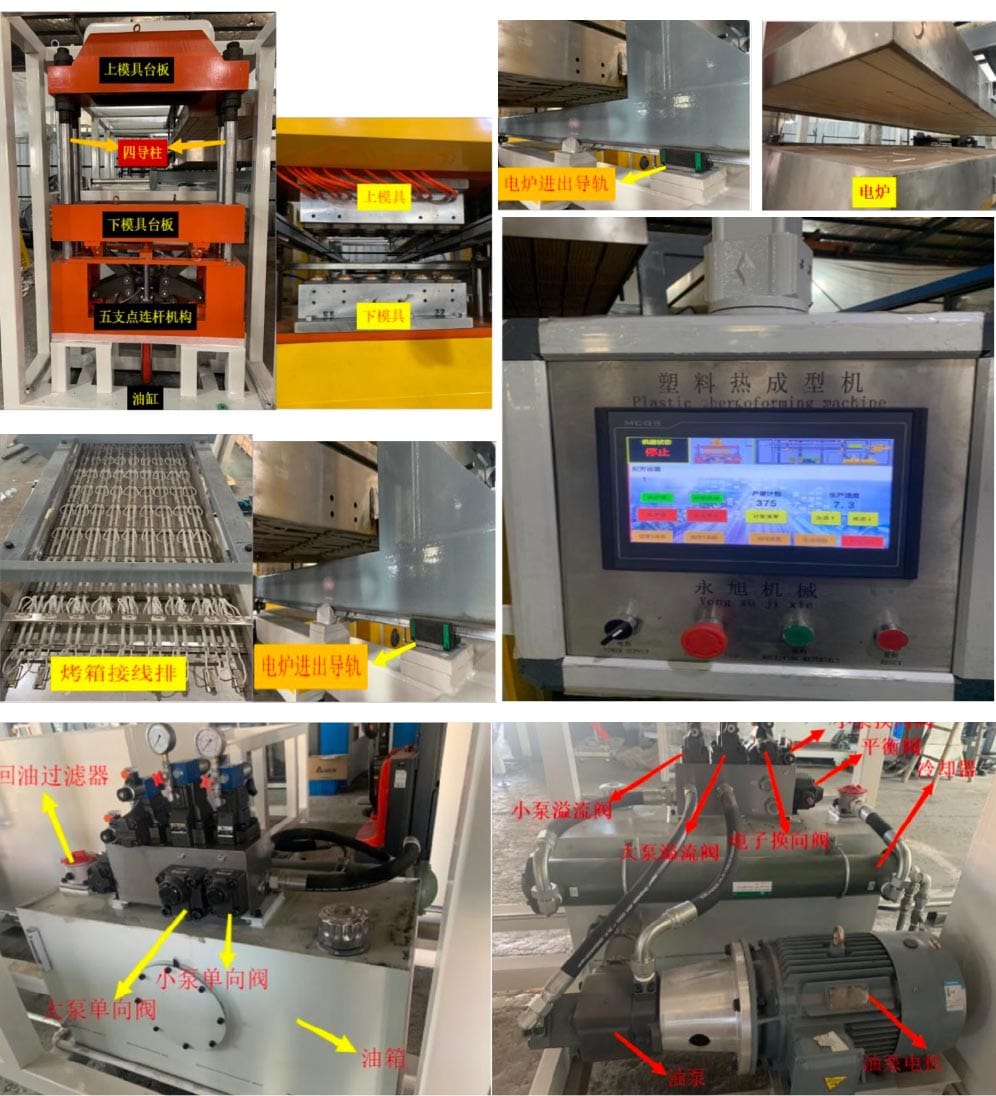

Хусусиятҳо 1- Шакли кории насби қолаб ҷойгиршавӣ аз рӯи самти сутунро қабул мекунад, ки устуворӣ ва қувваи мувозинатро таъмин менамояд. Шакли корӣ ба принсипи штангаи бисёртакягоҳ асос ёфтааст. Силиндри гидравликӣ барои бардоштани шакли корӣ ва ҳаракати ҳамвори қолаб ба боло ва поён қувва медиҳад. 2- Баландшавии зинаи қолаб барои иҷрои амалҳо тавассути системаи гидравликӣ амалӣ мегардад. Пайдарпаии кор чунин аст: баландшавӣ, шаклдиҳӣ, буриш, фуровардан ва қолаб.3- 3- Кӯраи гармкунӣ ба кӯраи болоии 8-қатора ва кӯраи поёнии 7-қатораи 8-минтақавӣ тақсим шудааст. Системаи гармкунӣ ҷузъҳои дарунсохти сафолии шуоъафкании инфрасурхи дур дорад, ки бо самаранокии баланди гармӣ, бехатарӣ ва эътимоднокӣ фарқ мекунад. Муҳаррики басомадаш тағйирёбанда раванди интиқоли маводро идора мекунад, ки дарозии дақиқ ва устувори интиқолро таъмин менамояд. Роҳи занҷири интиқол оби хунуккуниро дар бар мегирад, ки самаранокии баланди хунуккунӣ ва имконияти сарфаи обро фароҳам меорад. Рӯйпӯши дохилии системаи интиқол аз пӯлоди зангногир сохта шудааст. Роҳи занҷири роҳнамо аз пӯлоди қолабии тамғаи 38CrMoAlV сохта шуда, сатҳи он бо усули нитридкунӣ мустаҳкам карда шудааст ва дар натиҷа сахтии баланд ва мӯҳлати дарози хизмат таъмин мегардад 4- Система PLC ва интерфейси инсон-мошинро бо экрани сенсорӣ истифода мебарад. Тарроҳии маркази вазнинии пасти он баландии стаканро кам карда, раванди корро устувор ва ҳамвор мегардонад. Инчунин кори қулай ва баландии беҳтарини мушоҳидаро барои оператор таъмин мекунад. 5- Қисми идоракунии контури ҳавоӣ клапани воридотиро истифода мебарад, ки дақиқии баланди кор, мӯҳлати дарози хизмат, қобилияти зуд вокуниш нишон додан ва басомади баланди корро таъмин карда, ба кори устувори мошин мусоидат мекунад. 6- Системаи гидравликӣ ҷузъҳои воридотии баландсамарро истифода мебарад, ки кори устувор ва мӯҳлати дарози хизматро таъмин мекунад. 7- Механизми кашиш (stretching) силиндри пневматикии воридотиро истифода мебарад, ки иҷрои дақиқ ва самараноки равандро таъмин мекунад.

02

Ҷузъҳои асосии барқӣ

9 параметр

Ном

Истеҳсолкунанда ва бренд

Танзимгари ҳарорат

Profound Meaning

Контактор

Schneider

Реле

Schneider / Omron

Тугмаи барқ

Чин

Релеи ҳолати сахт

Taiwan Yang Ming

Ҷудокунандаи автоматӣ

Schneider

PLC

Xinjie

Экрани сенсорӣ

Xinjie

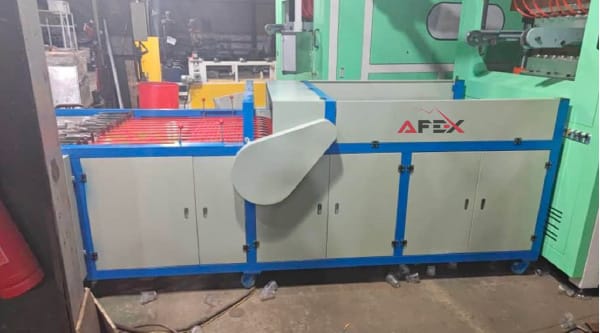

Таҷҳизоти автоматии ҷамъкунии стаканҳо

Ин таҷҳизот сохтори ихчам дорад, ҷои кам мегирад, энергияи кам сарф мекунад, самаранокии баланд дорад ва истифодааш осон аст. Мошин барои иҷрои раванди ҷамъкунии автоматӣ дар назди мошини бисёрвазифаи термоформонии стаканҳои пластикӣ ҷойгир карда мешавад, ки вақти зиёдро сарфа мекунад. Хусусиятҳои техникӣ:

• Қутри даҳони стакани пластикии ҷамъшаванда: 75 мм - 95 мм
• Баландии стакани пластикӣ: 75 мм - 150 мм
• Суръати он ба мошини бисёрвазифаи термоформонии стаканҳои пластикии 660 мувофиқ аст.

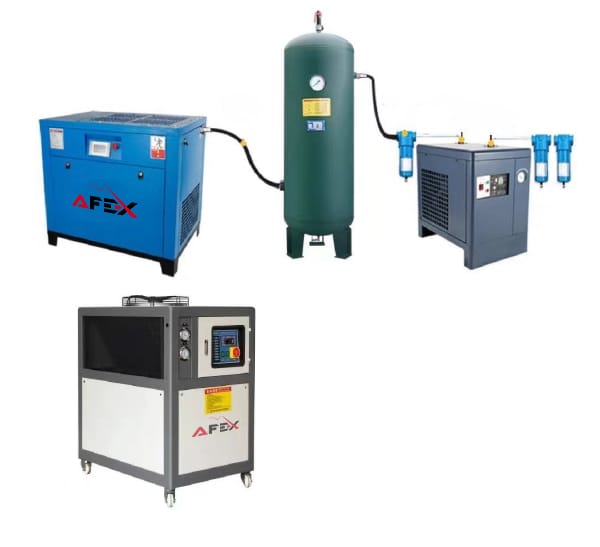

Таҷҳизоти иловагӣ

• Компрессори ҳавоии винтӣ - 20 қ.а.
• Ресивери ҳаво - 1000 л
• Хушккунаки хунуккунанда ва филтр - 20 қ.а.
• Чиллери обӣ - 5 қ.а.

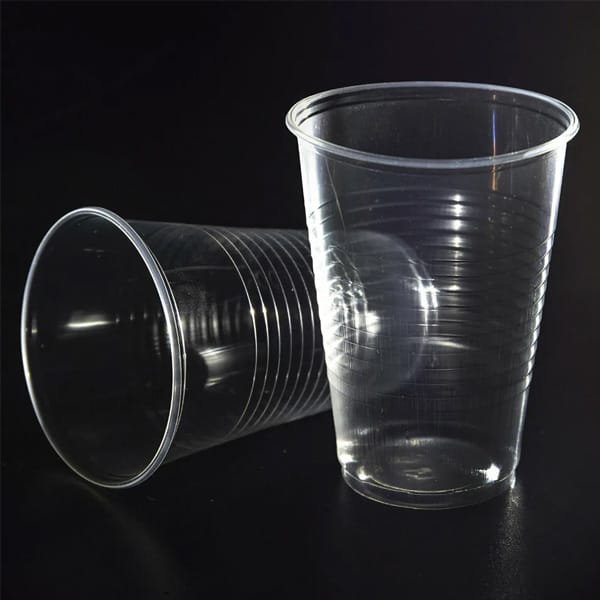

Маҳсулоти тайёр
