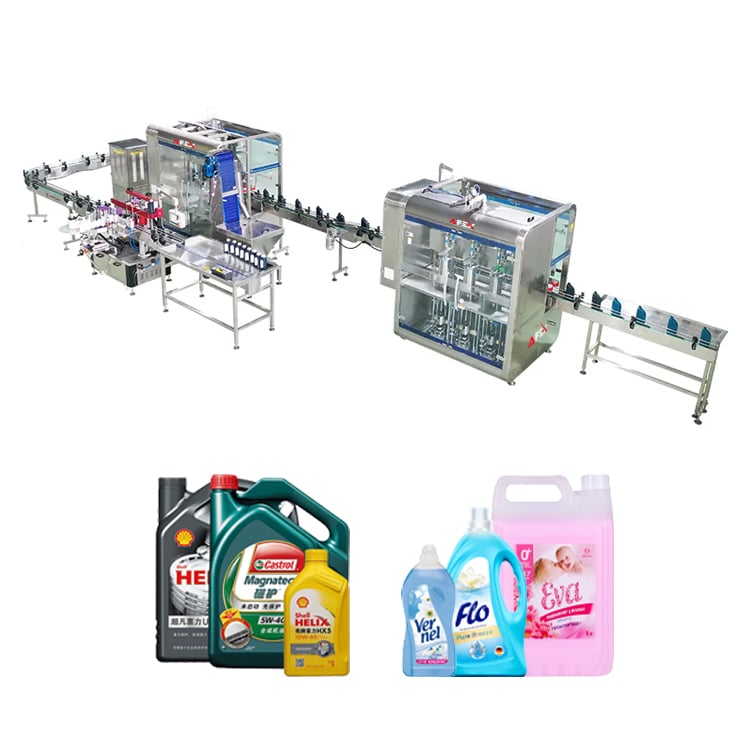

Хати бастабандии равғанҳои муҳаррик ва дигар моеъҳо ба зарфҳои пластикӣ

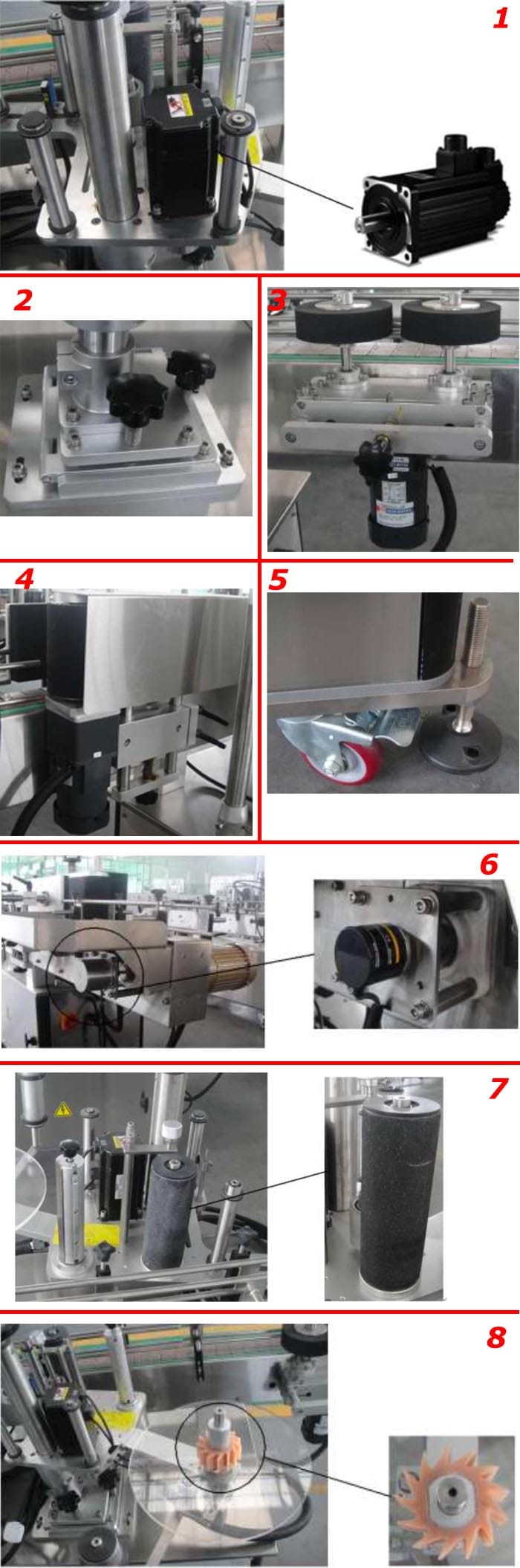

Бартариҳои асосӣ

• Системаи барчаспзанӣ бо сервомуҳаррик ва идоракунии PLC кори раванди барчаспзаниро бо дақиқии баланд ва суръати устувор таъмин мекунад
• Қисми барчаспзанӣ бо ёрии даста танзим мешавад ва инчунин онро барои шишаҳои конусшакл мутобиқ кардан мумкин аст
• Сохтори ҷудокунандаи ду шиша масофаи байни шишаҳоро дақиқтар мекунад
• Механизми алоҳидаи печонидани барчасп дақиқии раванди барчаспзаниро баланд мебардорад
• Таҷҳизот омезиши чархҳо ва поякҳои такягоҳ дорад, ки ҳаракати осони онро таъмин мекунад
• Ба системаи конвейер энкодер насб шудааст, ки суръати барчаспзанӣ ва ҳаракати конвейерро ҳамоҳанг карда, устувории барчаспзаниро таъмин мекунад

Дар бораи таҷҳизот

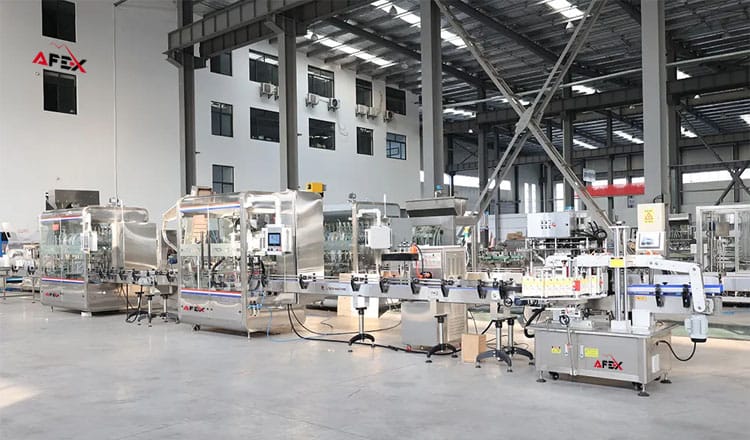

Рӯйхати таҷҳизот

Мизи ҷойгиркунии шишаҳо (зарфҳо) Таҷҳизоти автоматии пуркунӣ бо микрокомпютер Таҷҳизоти автоматии сервоии пӯшонидани сарпӯш Элеватори интиқоли сарпӯш Таҷҳизоти дутарафаи барчаспзанӣ Таҷҳизоти тамғагузории лазерӣ Таҷҳизоти часпонидани фолгаи алюминӣ Конвейер

Маълумоти умумӣ оид ба пуркунӣ

1. Бахши пуркуниро танҳо 4-5 коргар идора мекунанд ва он имконияти дар як соат пур кардани 600 зарфро дорад.
2. Пӯлоди зангногири 304 ва маводи тефлонӣ бо устувории баланд ба зангзанӣ барои маҳсулоти обӣ мувофиқанд.

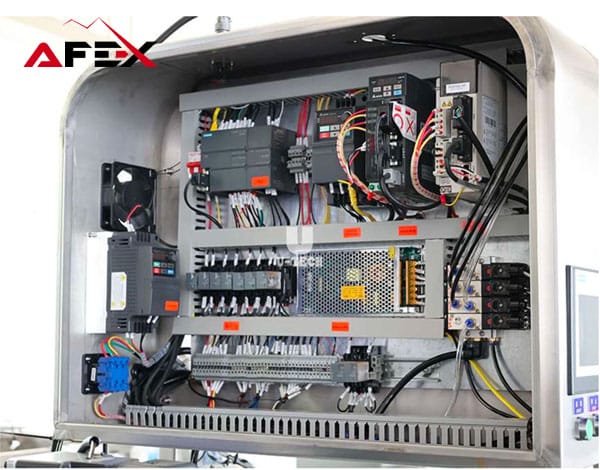

3. Идоракунии барқии таҷҳизоти бахши пуркунӣ барои таъмини кори устувори таҷҳизот аз ҷониби брендҳои маъруфи байналмилалӣ таъмин шудааст.

01

Нишондиҳандаҳои умумӣ

8 параметр

Шиддат

380 В 50/60 Гц

Иқтидори умумӣ

12.5 кВт

Ҳаҷми зарф

1-5 л

Андозаҳои зарф

Ба дарозии 60-200 мм, паҳнои 60-140 мм, баландии 100-340 мм мутобиқ карда шудааст

Суръати пуркунӣ

1 л – 1500-1800 дона/соат 3-5 л – 800 дона/соат

Дақиқӣ

±0.5%

Фишори ҳаво

0.6~0.8 МПа

Сарфи ҳаво

100 л/дақ

Бо ёрии ин хат равғанҳои муҳаррик ва қуттии интиқол, моеъи шустани шиша, воситаҳои ҷомашӯӣ ва обкашӣ ва дигар маҳсулоти моеъро бастабандӣ кардан мумкин аст.

Параметрҳои таҷҳизот

02

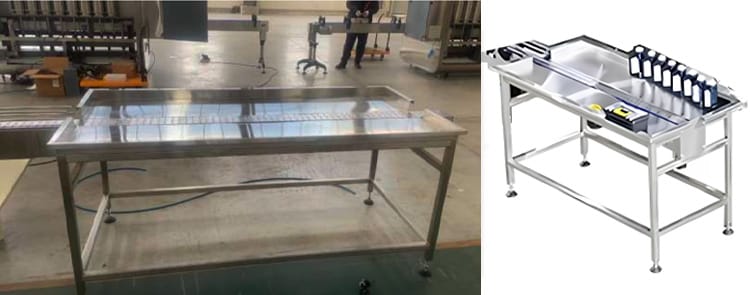

Мизи ҷойгиркунии шишаҳо

5 параметр

Шиддат

220В

Иқтидор

0.4 кВт

Ғунҷоиш

1500 шиша/соат (0.5 л)

Андоза

2000x800x1200 мм

Вазн

230 кг

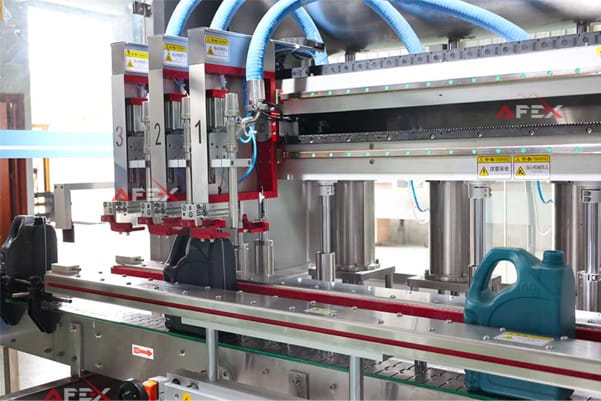

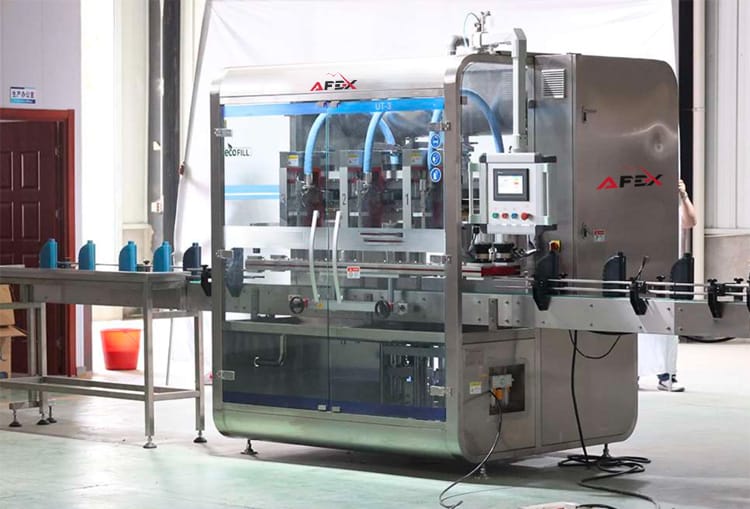

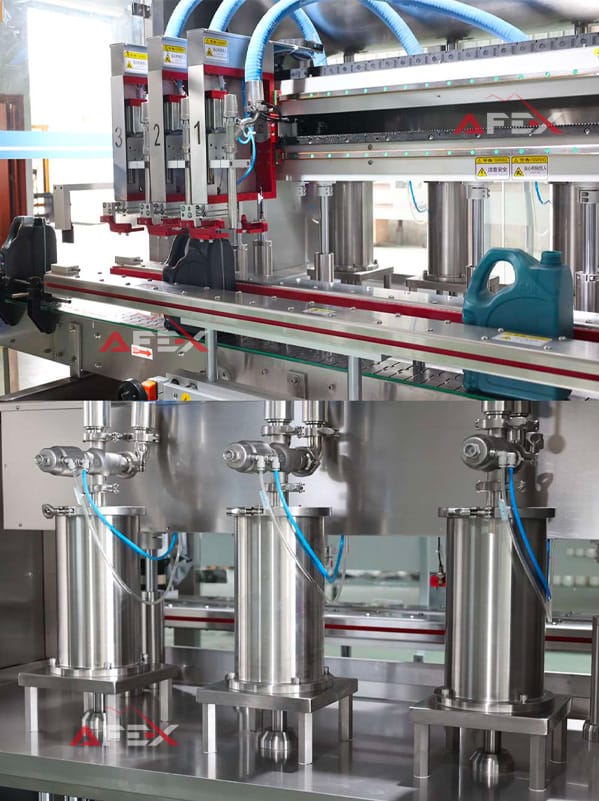

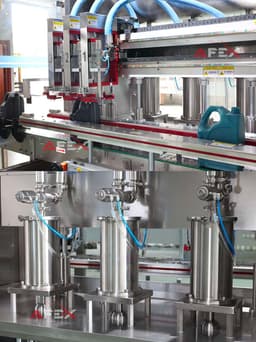

Таҷҳизоти автоматии пуркунӣ бо микрокомпютер

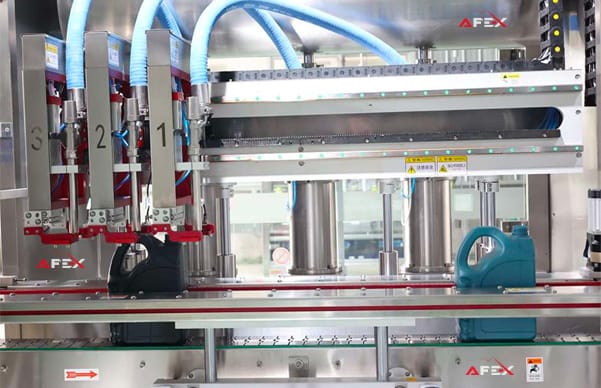

Муқаддима: Таҷҳизоти пуркунии микрокомпютерӣ барои равған ва моеъҳои консентратсияи баланд мувофиқ аст. Он сохтори амудӣ дорад, ки тавассути сатҳи доимии моеъ ва вақт пуркунии дақиқро анҷом медиҳад. Мошин тавассути системаи PLC ва интерфейси инсонӣ идора карда мешавад, ки истифодаи онро осон мекунад. Инчунин он бо системаи алоқаи баръакси вазни тарозуи барқӣ муҷаҳҳаз шудааст, ки танзими ҳаҷмро боз ҳам қулайтар мегардонад. Хусусиятҳо: 1- Ин таҷҳизот бо системаи пуркунии найчагӣ муҷаҳҳаз шудааст. Барои тағйир додани андозаи шиша ё ҳаҷми пуркунӣ пахш кардани як тугма дар экрани сенсорӣ кифоя аст. Тарозуи барқӣ маълумотро ба система интиқол медиҳад ва танзимро бояд тавассути экрани сенсорӣ анҷом дод. 2- Силиндр ғӯтавар шудани найчаи пуркуниро идора мекунад ва бо суръати тағйирёбандаи пуркунӣ мувофиқат мекунад, ки ин кафккуниро кам мекунад ва шишаҳоро аз ифлосшавӣ муҳофизат менамояд. 3- Сохтори навтарини нигоҳдорандаи шиша истифода шудааст, ки ба осонӣ танзим мешавад ва сохтори боэътимод дорад.

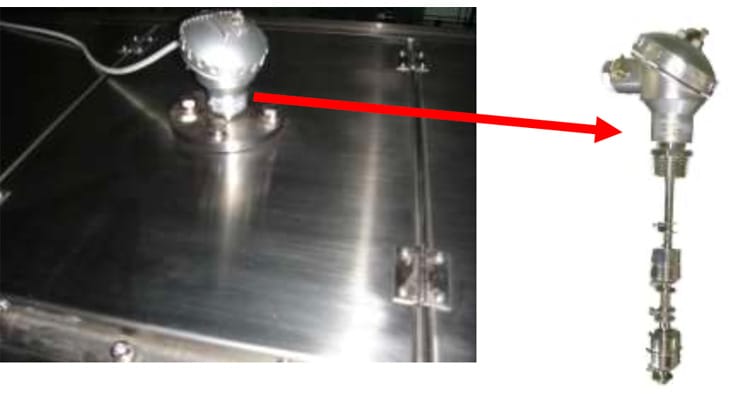

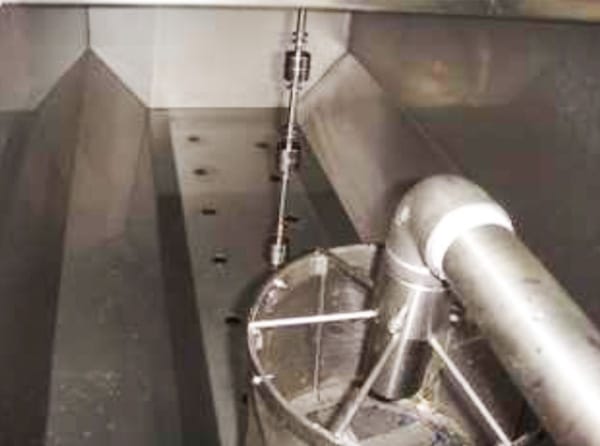

4- Реҷаҳои беҳинашудаи идоракунии воридкунӣ ва баровардани шиша: муқаррарӣ ва тез. Дар реҷаи тез ҳангоми воридкунӣ ва баровардани шиша таъхир намешавад, ки ин ҳосилнокиро баланд мебардорад. 5- Дар қубури интиқоли мавод филтри ҷудошаванда насб шудааст, ки ба ифлосшавӣ, дақиқии пуркунӣ ва мӯҳлати хизмати клапанҳо таъсир мерасонад. 6- Датчики сатҳи мавод барои санҷиши сатҳи моеъ ҳангоми кори муқаррарии мошин истифода мешавад. Он бо дастгоҳи назорати сатҳи болоӣ ва поёнӣ ва огоҳкунӣ муҷаҳҳаз шудааст. Дастгоҳи санҷиши сатҳ аз маводи PTFE сохта шуда, хусусиятҳои олии зидди зангзанӣ дорад.

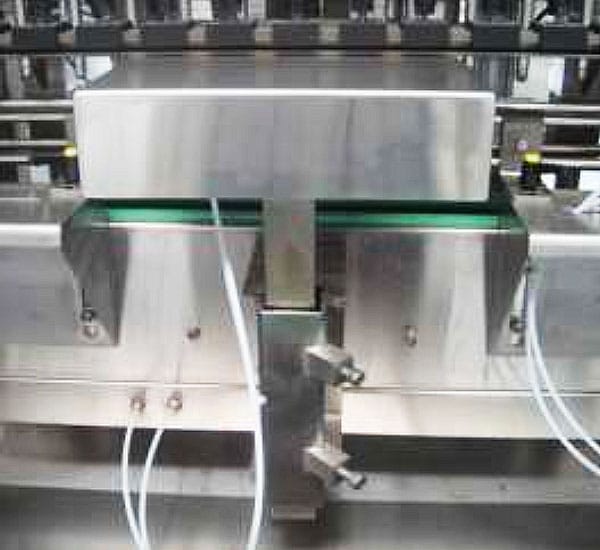

7- Дар зери найчаҳои пуркунӣ нигоҳдорандаи моеъ, ки бо силиндри алоҳида идора мешавад, насб шудааст. Ин пас аз пӯшида шудани найчаҳои пуркунӣ шишаҳоро аз ифлосшавӣ муҳофизат мекунад.

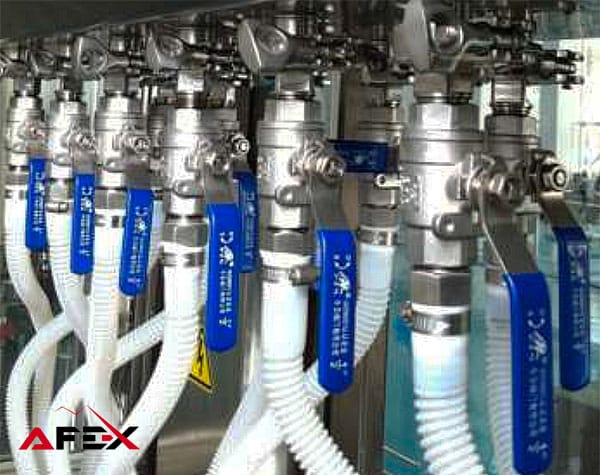

8- Тамоми мошин аз чаҳорчӯбаи пӯлоди зангногири 304 сохта шудааст, ки таъсири олии зидди зангзанӣ дорад. Корпуси пӯлоди зангногир ва дари шишагии мустаҳкамшуда дар раванди пуркунӣ аз паҳн шудани ҳавои ифлос ба муҳити атроф пешгирӣ мекунанд. Илова бар ин, ҷои баромади ҳавои партови диаметраш φ100 мм дар болои найчаҳои пуркунӣ ҷойгир буда, ба системаи ихроҷ пайваст мешавад ва гази зиёдатиро самаранок хориҷ мекунад. Эзоҳ: Қисмҳои пайвасткунии қубур навъи зуднасбшаванда доранд, тоза кардан ва хизматрасонии техникии онҳо осон аст. 9- Мошини пуркунӣ бо датчики махсус муҷаҳҳаз буда, агар шишаҳо банд шаванд ё чаппа шаванд, ба таври автоматӣ қатъ мешавад. Ҳангоми ба кори муқаррарӣ баргаштани мошин интиқоли шишаҳоро идома медиҳад. 10- Дар муқоиса бо клапани оддии кунҷӣ, ки дигар таъминкунандагон истифода мебаранд, мо клапани KOREA-ро истифода мебарем. Ин дақиқии ҳаҷми пуркунӣ, устуворӣ ва эътимоднокиро таъмин мекунад.

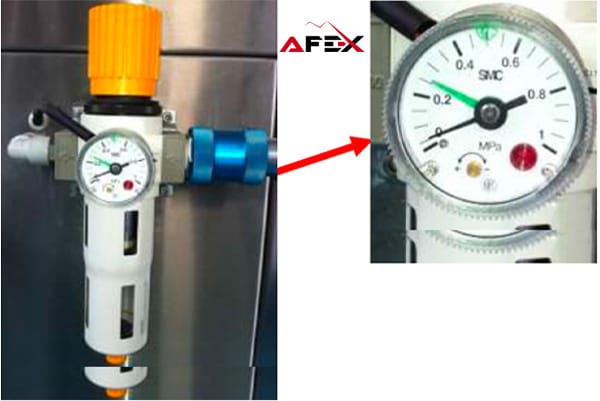

11- Барои санҷиши фишори ҳаво дастгоҳи ҷопонии назорати фишори ҳаво истифода мешавад. Агар фишор аз сатҳи муқарраршуда паст шавад, мошин ба таври автоматӣ огоҳ мекунад ва қатъ мешавад. Ин дастгоҳ бо танзими қулай ва устувории баланд фарқ мекунад.

03

Дастгоҳи 3

10 параметр

Иқтидори истеҳсолӣ

≤ 1500 шиша/соат (ним галлон равған ҳамчун муҳити асосӣ)

Шумораи сарҳои пуркунӣ

12

Ҳаҷми пуркунӣ

1-5 л

Дақиқӣ

±0.5%

Шишаҳои мувофиқ

Шишаи мудаввар: диаметр Φ80-130 мм, баландӣ 150-330 мм Шишаи ҳамвор: дарозӣ 100-230 мм, паҳноӣ 50-130 мм, баландӣ 80-230 мм

Фишори ҳаво

0.6~0.8 МПа

Таъминоти барқ

~220 В

Иқтидор

2.0 кВт

Андозаҳои берунӣ

2400×1000×2200 мм

Вазн

тақрибан 800 кг

Дар таҷҳизот дастгоҳҳо ва ҷузъҳои брендҳои маъруфи Mitsubishi, Airtec, Sick optex, Schneider, SMC ва FTEC аз Ҷопон, Канада, Тайван, Корея ва Фаронса истифода шудаанд.

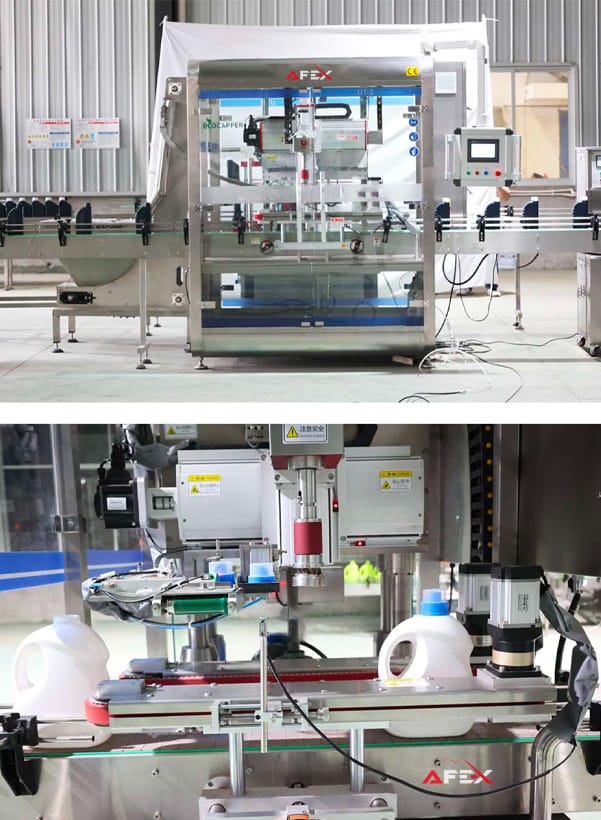

Таҷҳизоти автоматии сервоии пӯшонидани сарпӯш

Муқаддима:

Таҷҳизоти пӯшонидани сарпӯш дақиқии баландтарин дорад ва кори устувори он ба сатҳи брак таъсири назаррас мерасонад. Ин таҷҳизот бо истифода аз технологияи пешрафтаи итолиёвии пӯшонидани сарпӯш таҳия шуда, дар асоси таҷрибаи истеҳсоли таҷҳизоти пуркунӣ боз ҳам такмил дода шудааст.

Хусусиятҳо:

Тамоми таҷҳизот бо табдилдиҳандаи басомад муҷаҳҳаз шудааст, ки кори устувори онро таъмин мекунад.

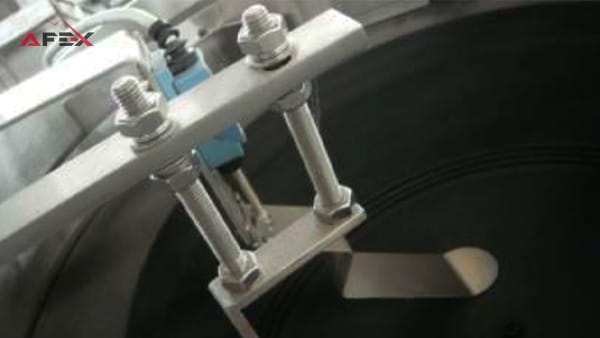

Датчики сарпӯш дар бункери сарпӯшҳо насб шудааст. Агар сарпӯш кофӣ набошад, лифт ба таври автоматӣ ба кор даромада, расонидани сарпӯшҳоро таъмин мекунад.

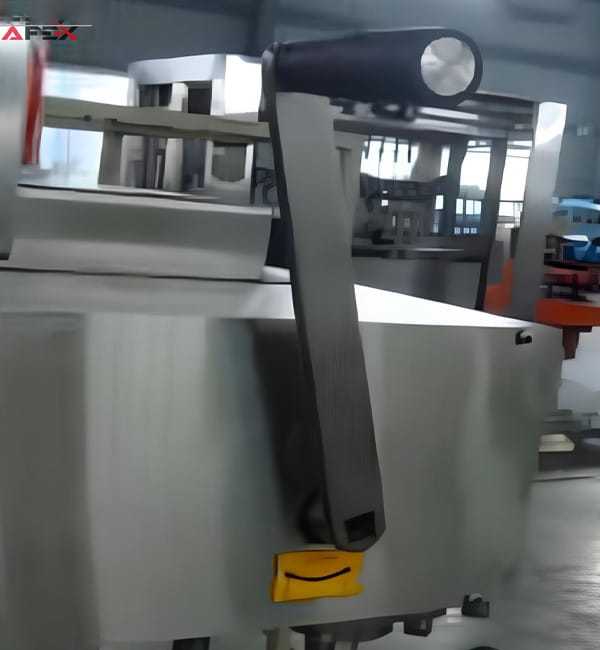

Барои танзими баландӣ ва дараҷаи фишурдани таҷҳизот даста истифода мешавад.

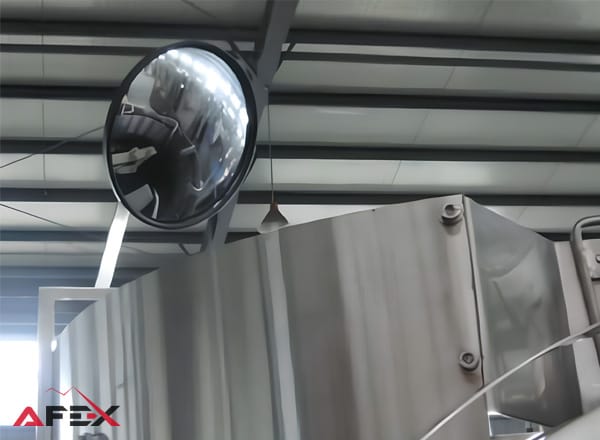

Барои санҷиши ҳолати сарпӯшҳо оина насб шудааст.

04

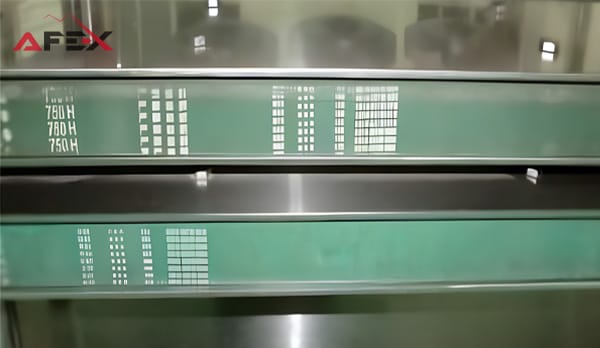

Тасмаи фишордиҳанда муддати хеле дароз хизмат мекунад.

9 параметр

Иқтидори истеҳсолӣ

≤ 4000 шиша/соат

Шишаи мудаввар

Диаметр Φ80-130 мм, баландӣ 150-330 мм

Шишаи ҳамвор

Дарозӣ 100-230 мм, паҳноӣ 50-130 мм, баландӣ 80-230 мм

Мушаххасоти сарпӯш

Φ70 мм ё бо фармоиш

Фишори ҳаво

0.6~0.8 МПа

Манбаи барқ

~220 В, 50 Гц

Иқтидори истеъмолӣ

2 кВт

Вазн

600 кг

Андозаҳои берунӣ (Д×П×Б)

2000×950×2100 мм

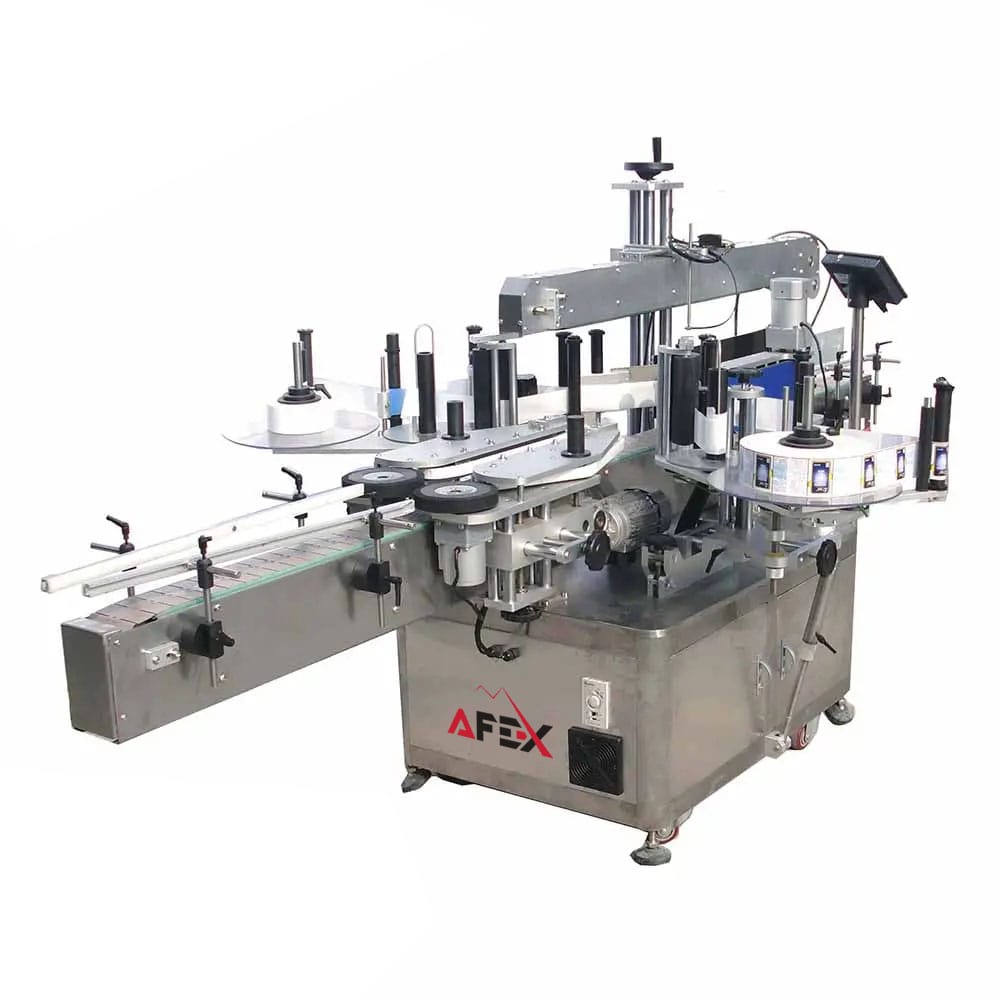

Таҷҳизоти дутарафаи барчаспзанӣ

Муқаддима:

Мошини интеллектуалии барчаспзании BST—100L тавассути PLC, HMI ва серво идора карда мешавад. Он барои истифода қулай буда, бо огоҳӣ дар бораи носозӣ ва функсияҳои ёрирасон муҷаҳҳаз шудааст. Мошин барои раванди барчаспзании худчаспанда ба шишаҳои мудаввар мувофиқ аст.

05

Дастгоҳи 5

12 параметр

Андозаи мошин

2800 (Д) × 1650 (П) × 1500 (Б) мм

Суръати истеҳсол

100 дона/мин

Баландии объекти барчаспшаванда

30-350 мм

Ғафсии объекти барчаспшаванда

20-120 мм

Баландии барчасп

5-180 мм

Дарозии барчасп

25-300 мм

Дақиқии часпонидани барчасп

±1 мм

Диаметри дохилии рулон

76 мм

Диаметри берунии рулон

420 мм

Манбаи барқ

220 В 50/60 Гц

Фишори ҳаво

5 кг/см²

Вазни мошин

450 кг

06

Таҷҳизоти тамғагузории лазерӣ CO2 50 Вт

11 параметр

Кишвари истеҳсол

Чин

Модел

AF-50w

Шиддат

220 В 50/60 Гц

Иқтидор

0,5 кВт

Иқтидори лазер

20 Вт

Дарозии мавҷ

10.64 мкм

Дарозии хат

0.01 мм

Андозаи тамға

160*160 мм

Аломатҳои мундариҷа

Матн, нақш, сана, штрихкод ва ғайра

Системаи амалиётӣ

Microsoft Windows XP ё Windows 2000

Андозаи таҷҳизот

77*67*152 см

07

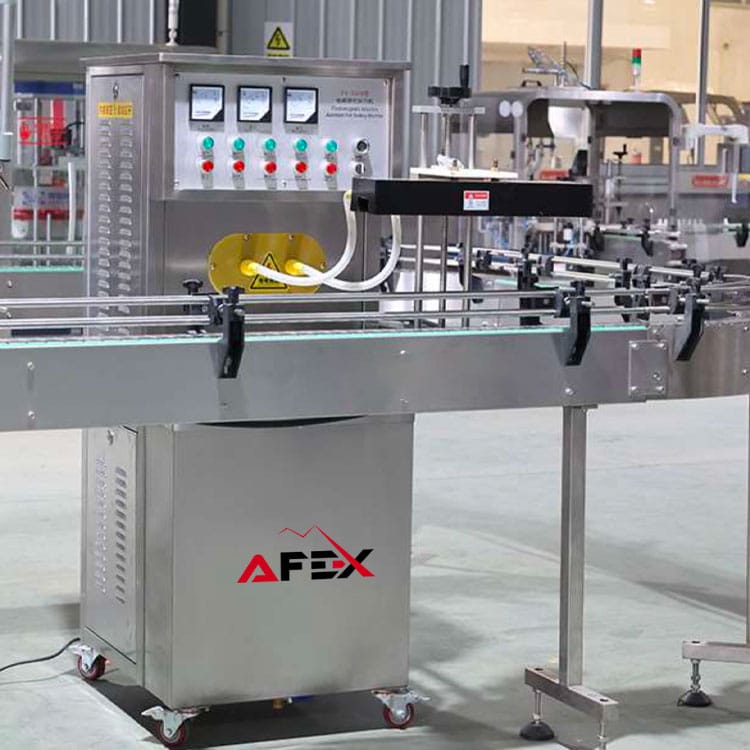

Мошини часпонидани фолгаи алюминии бо об хунукшаванда (дар дохил баки 50 л оби тоза мавҷуд аст)

10 параметр

Шиддат

220 В±10% 50 Гц

Иқтидор

3000 Вт / 4000 Вт

Ҷараёни барқ

≤9 А

Усули кор

интиқоли бефосила

Усули хунуккунӣ

бо об хунукшаванда

Диаметри мӯҳркунӣ

16-60 мм ё мутобиқшуда

Баландии шиша

мувофиқи шишаи 1-5 л-и мизоҷ

Суръати мӯҳркунӣ

2.4~12 м/мин

Андоза

600x 400x 1250 мм

Вазни соф

90 кг
