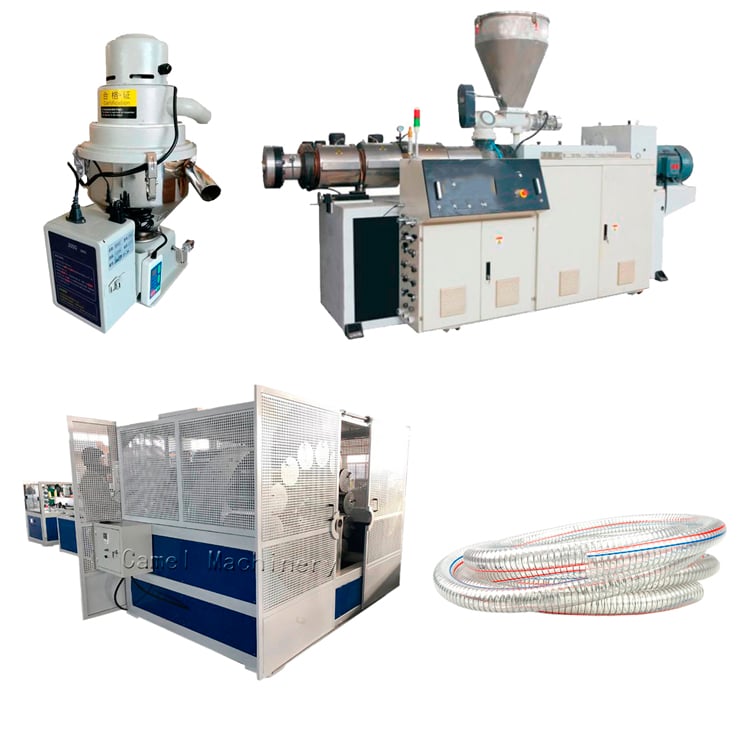

Шаруашылық шлангілерін өндіру желісі

Халқымыз ежелден бағбандық пен егіншілікпен айналысып келеді, өйткені еліміздің климаты мен табиғи жағдайлары бағбандық пен егіншілікке кең…

Жеке ұсыныс

Қозғалтқыш қуаты: 1.5 кВт/сағ
Қыздыру қуаты· Кептіру бункері: 4 кВт
Негізгі қозғалтқыш қуаты· Процестің жүрісі: 18.5 кВт
Сорғы қозғалтқышының қуаты· Салқындату жүйесі: 0,12 кВт
Өнімділігі: 200 кг/сағ
Желдеткіш қуаты· Кептіру бункері: 180 Вт

ЖеткізуШарт бойынша
МонтажБіздің мамандар орындайды
КепілдікӨндіруші кепілдігі
Техникалық қолдауШарт бойынша

Жабдық туралы

Халқымыз ежелден бағбандық пен егіншілікпен айналысып келеді, өйткені еліміздің климаты мен табиғи жағдайлары бағбандық пен егіншілікке кең мүмкіндіктер береді.

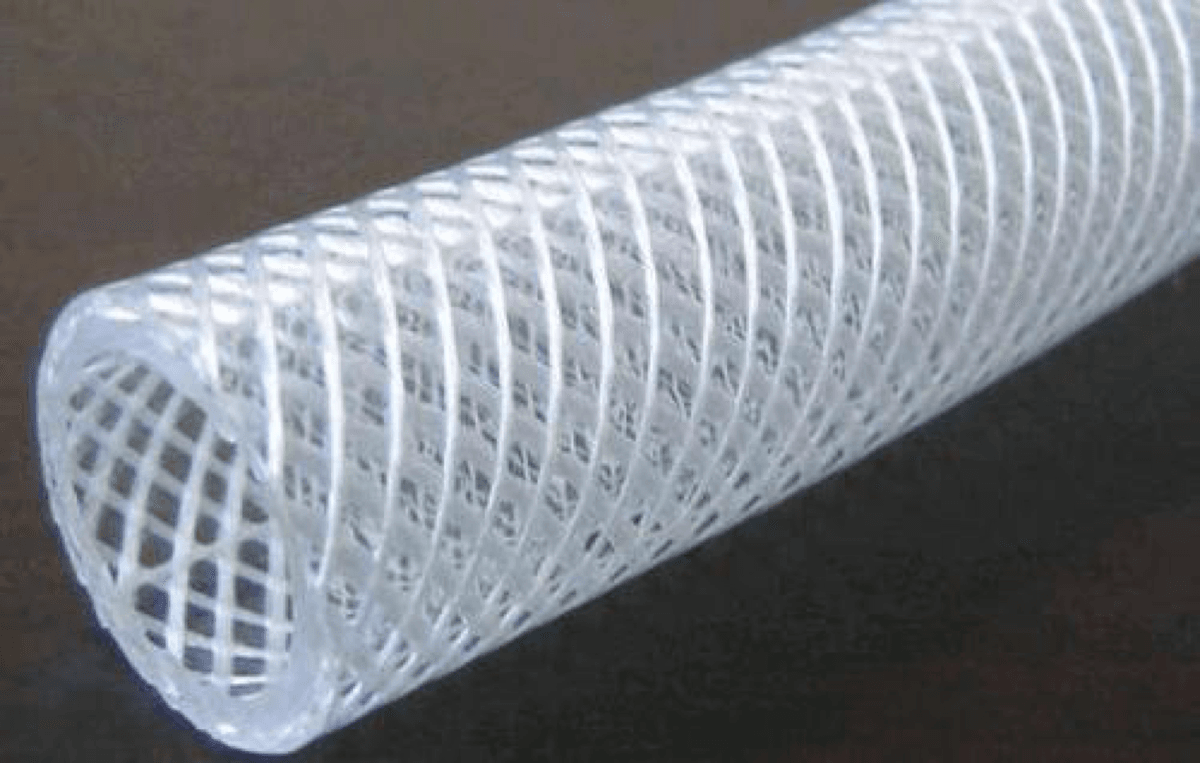

Қазіргі таңда да бұл екі бағыт елімізде дамыған салалардың бірі – ауыл шаруашылығының негізін құрайды. Халқымыздың еңбеккерлері үшін қолайлы жағдай мен заманауи жабдық-технологияларды қамтамасыз ету – AFEX-GROUP-тың басты мақсаты. Сондықтан да бүгін Сіздерге ұсынып отырған өндіріс желіміз халқымыз үшін өте қажет шаруашылық шлангілерін шығарады. Жабдықтар жинағымыз екі қабатты шлангілер шығарады. Ендеше, осы өндіріс желісі туралы жалпы мәліметтермен танысып шығайық. A.
Жұмыс алаңы: Ғимарат ішінде, жабық бөлмеде
Ылғалдылық: 85% конденсатсыз
Температура: 0-40 градус B.
Қуат көзі: қозғалтқыш, 3 фаза, 380 В, 50 Гц Сумен салқындату: Қысым 0,4 МПа-дан жоғары, 2 м³/сағ C.
Өндіру диаметрі: 13-32 мм
Материал: PVC жұмсақ түйіршіктері, PP
Өндіріс көлемі: 5-10 м/мин
Орнатылған қуат: 75 кВт
Қуат тұтынуы: 45 кВт
Түстері: Көк және ақ (талап бойынша)
Жалпы өлшемдері: 15000 м*3000 мм*2350 мм
Жалпы салмағы: 8000 кг Бізге қажетті жабдықтар жинағы мыналардан тұрады: 1. Шикізат беретін жабдық (2 дана)
2. Кептіретін жабдық (2 дана)
3. Бірінші қабат экструдері (1 дана)
4. Екінші қабат экструдері (1 дана)
5. Қалып (2 дана)

7. Беретін жабдық (2 дана)
8. Жіп жапсыратын жабдық (1 дана)
9. Пеш (1 дана)
10. Түрлі түсті сызық салатын жабдық (2 дана)
11. Орайтын жабдық (1 дана) Сонымен, біз өзімізге қажетті барлық жалпы мәліметтерді біліп алдық. Енді өндірісті кезең-кезеңімен қарастырсақ та болады.

Вакуумды беретін жабдықтар

3 параметр

Материалы: Тот баспайтын металл
Өнімділігі: 200 кг/сағ
Қозғалтқыш қуаты: 1.5 кВт/сағ

Келесі процесте жоғарыдағы жабдығымыз кейбір дымқыл, ылғалды шикізаттарды кептіріп, ерітіп, келесі процестерге дайындап береді.

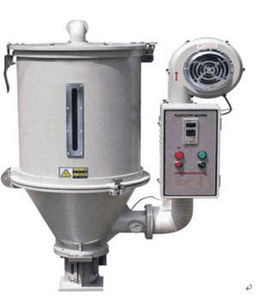

Кептіру бункері

5 параметр

Материалы: Тот баспайтын металл
Салмағы: 50 кг
Қыздыру қуаты: 4 кВт
Желдеткіш қуаты: 180 Вт
Қателік деңгейі: -1,+1 градус

Қалып Сіздің шлангілеріңіздің диаметрлерін анықтайды. Диаметрлерді өзіңіз қалаған өлшемде орната аласыз.

Қалып

4 параметр

Материалы: 40 Хром қорытпасы
Беткі бөлігі: Хром
Диаметрлері: 13 мм, 16 мм, 20 мм, 25 мм, 32 мм
Ауа сорғысы: 0.37 кВт

Келесі жабдыққа келетін болсақ, жабдықтың міндеті – әртүрлі шикізаттарды бір-бірімен араластыру. Суретке назар аударсақ, кептіретін жабдық та жабдықтың жоғарғы бөлігіне орналастырылған. Ал қалып жабдықтың соңғы бөлігіне орналастырылады (сол жақта).

Жалпы сипаттама

3 параметр

Электр бөліктері: Инвертор-ABB Контактор-SIEMENS Температураны басқару-OMRON
Өндіріс көлемі: 50-65 кг/сағ
Артықшылықтары: Брендтік компаниялардың бөлшектері, нақты уақыттағы сапа бақылауы

Шнек

4 параметр

Диаметрі: 65 мм
Материалы: 38CrMoAlA, азотталған
Қыздыру жүйесі: Тот баспайтын болат пен алюминийден жасалған қыздырғыш
Қыздыру қуаты: 10 кВт

Салқындату

3 параметр

Салқындату түрі: Түтікшелер арқылы
Салқындату дәлдігі: -1,+1 градус
Материалы: 38CrMoAlA, азотталған

Процестің жүрісі

3 параметр

Негізгі қозғалтқыш қуаты: 18.5 кВт
Жылдамдық: Өзгертуге болады
Негізгі қозғалтқыштың айналу жылдамдығы: 1441 айн/мин

Салқындату жүйесі

Экструдерден пішін алып шыққан шланг өте ыстық күйде болады. Бұл шлангіні байқаусызда дұрыс емес пішінге келтіріп қоюы мүмкін. Сондықтан келесі процесте оларды салқындатуымыз қажет. Ол үшін бізге жоғарыдағы жабдық қажет болады. Олар ыстық шлангінің үстіне су құю арқылы шлангіні салқындатады.

Салқындату жүйесі

4 параметр

Ұзындығы: 2.5 м
Материалы: Тот баспайтын металл
Салқындату түрі: Сумен
Сорғы қозғалтқышының қуаты: 0,12 кВт

Салқындатылған шлангілердің кезегі беретін жабдыққа келді. Бұл жабдықтың міндеті – шлангіні сызық салатын жабдыққа түзетіп, жеткізіп беру.

Беретін жабдық

4 параметр

Түрі: 2 бөлікті
Ұстау ұзындығы: 520 мм
Қозғалтқыш қуаты: 0,75 кВт*2 дана
Жылдамдығы: 0,3-15 м/мин

Жіп жапсыратын жабдық

8 параметр

Қозғалтқыш қуаты: 1.5 кВт* 2 дана
Инвертор: ABB
Жылдамдығы: 0-12 м/мин
Орауыштар саны: 34 дана
Орауыш: Мырышталған
Спиральді құбыр диаметрі: 13 мм, 16 мм, 20 мм, 25 мм, 32 мм
Орталық бөліктің биіктігі: 1000 мм
Орауыш материалы: Тот баспайтын металл

Енді кезек өндіріс желісіндегі ең үлкен жабдықтардың бірі – сызық салатын жабдыққа келді. Жабдықтың қандай сызықтар сала алатынын төмендегі суреттен көре аласыз. Жабдық үшін шикізат ретінде PP қолданылады.

Енді кезек дайын шлангіні қыздыруға келді. Жоғарыдағы жабдық бұл үшін дәл керегі.

Пеш

5 параметр

Қыздыру түрі: Вакуумды қыздыру
Қыздыру қуаты: 4 кВт
Басқару жүйесі: Автоматты
Температураны басқару: Автоматты
Ұзындығы: 1000 мм

Сонымен, біз шлангіміздің бірінші қабатын аяқтап алдық. Кезек шлангінің екінші қабатына келді. Шлангінің екінші қабатын өндіру үшін де дәл осындай тәртіптегі процестер мен жабдықтар қажет болады. Жалғыз өзгеретін жабдықтар – бірінші қабат экструдерінің орнына екінші қабат экструдері, ал жіп жапсыратын жабдықтың орнына 2 түсті сызық салатын жабдық орнатылады. Жабдық шлангіге 2 түрлі түсті бір мезгілде сала алады.

Түрлі түсті сызық салатын жабдық

9 параметр

Шнек диаметрі: 25 мм
Ұзындық пен диаметр қатынасы: 25:1
Өндіріс көлемі: 20 дана/мин
Айналу жылдамдығы: 38CrMoAlA, азотталған
Материалы: 1.2*2 кВт
Қыздыру қуаты: 2 дана
Негізгі қозғалтқыш қуаты: 0.75 кВт
Температураны басқару: Жапония Omron
Конвертер: ABB

Процестің ең соңғы кезеңінде дайын шлангілер оралып, дайын күйге келтіріледі. Осымен өндіріс аяқталады. Шлангілер сатуға дайын.
