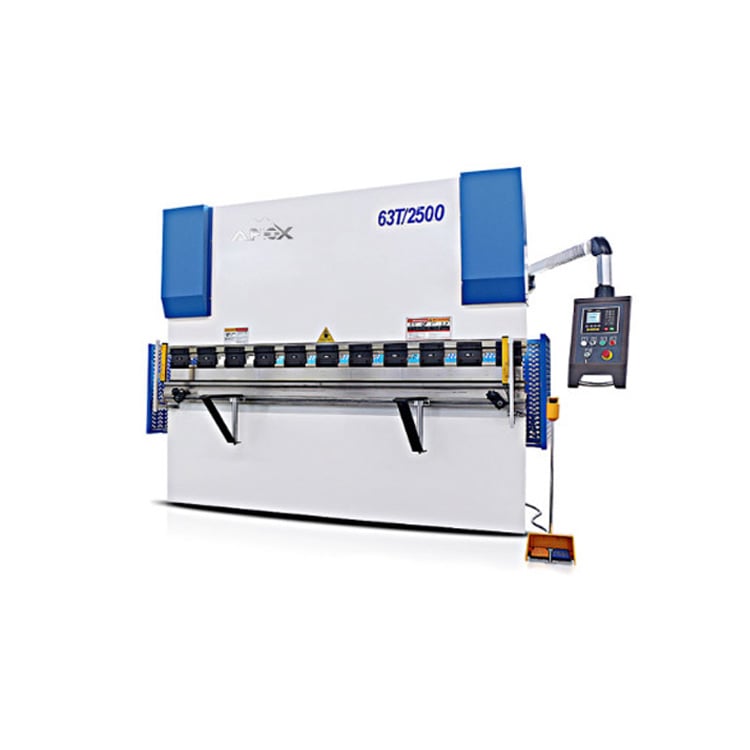

1 / 8Металл парақтарды июге арналған гидравликалық CNC станогы
Бұл жабдық негізінен болат плиталарды немесе тот баспайтын металдарды июге арналған жабдық болып саналады.
- Негізгі қозғалтқыш моделі
- Y132M-6
- Негізгі қозғалтқыш қуаты
- 5.5 кВт
- Артқы тіректі реттейтін электр қозғалтқышының моделі
- Y80M 2 -6
- Артқы тірек қозғалтқышының қуаты
- 0.55 кВт
- Сызықтық поршеньді сорғы моделі
- 10MCY14-1B
- Негізгі қозғалтқыштың айналу жылдамдығы
- 960 айн/мин
Сипаттама
Жабдық туралы
Бұл жабдық негізінен болат плиталарды немесе тот баспайтын металдарды июге арналған жабдық болып саналады. Негізінен болат металды өңдеу өнеркәсібінде қолданылады.

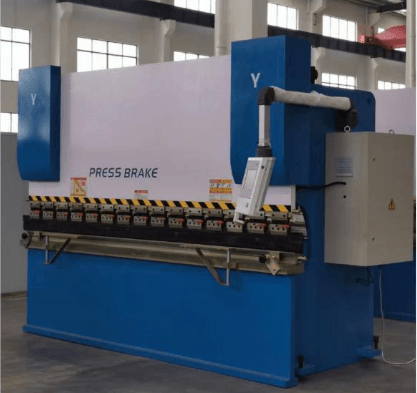

(AF- 67Y-63T/2500) Жабдықтың толық мәліметтері
- Бөлік атаулары
- Параметрлері
- Номиналды қысым
- 630 кН
- Үстел ұзындығы
- 2500 мм
- Корпустар арасындағы қашықтық
- 1995 мм
- Негізгі бөлік биіктігі
- 370 мм
- Жұмыс жылдамдығы
- Жүктеме көлеміне қарай 60/8/66 мм/с
- Негізгі қозғалтқыш моделі
- Y132M-6
- Негізгі қозғалтқыш қуаты
- 5.5 кВт
- Негізгі қозғалтқыштың айналу жылдамдығы
- 960 айн/мин
- Сызықтық поршеньді сорғы моделі
- 10MCY14-1B
- Сызықтық поршеньді сорғы қысымы
- 32 МПа
- Сызықтық поршеньді сорғының ағын көлемі
- 10 мл/айн
- Артқы тіректі реттейтін электр қозғалтқышының моделі
- Y80M 2 -6
- Артқы тірек қозғалтқышының қуаты
- 0.55 кВт
- Артқы тірек қозғалтқышының айналу жылдамдығы
- 900 айн/мин
- Жабдықтың өлшемдері
- 2500*1500*2200 мм
1. Жабдықты пайдалану:
Бұл жабдық — металл парақтардан әртүрлі бұйымдар жасауда қолданылатын металл ию (листогиб) жабдығы. Жабдық тірек рамасынан, жұмыс үстелінен және қысу цилиндрлерінен тұрады. Негізгі ию қалыптары ұзақ уақыт пайдаланылады, пішіні өзгермейді, жоғары ию дәлдігін сақтайды. Ию қалыбы арнайы әдіспен өңделеді, ұзақ уақыт қызмет ете алады. Ол листогиб пресс, CNC листогиб пресс, CNC болат плиталарды ию жабдығы, электр-гидравликалық синхрондалған CNC листогиб пресс деп те аталады. Бұл негізінен болат плиталарды немесе тот баспайтын металдарды июге арналған жабдық болып саналады. Негізінен болат металды өңдеу өнеркәсібінде қолданылады. Жабдығымыз жоғары дәлдікпен жұмыс істейтін PLC басқару панелімен жабдықталған. Онда металл қалыңдығына қарай қысым тоннажын реттеуге болады.
Жабдық бөліктері: |
Қысқаша сипаттама: Жабдықтың басқару панелі (саусақ сканері арқылы жабдық қауіпсіздігін қамтамасыз ете аласыз) Гидравликалық жүйе бренді: BOSCH/REXROTH Гидроцилиндр бренді: BOSCH/REXROTH Электр жүйесінің бренді: SCHNEIDER/SIEMENS Сорғы: Тісті сорғы Қозғалтқыш бренді: SIEMENS Басқару панелі: E21 Жоғарғы бөлік сегменті: 1 жиынтық Төменгі металл қалып: 1 жиынтық Алдыңғы тірек бөлігі: 2 дана Сонымен қатар басқару панелі өз ішіне апаттық тоқтату түймесін және қауіпсіздікті қамтамасыз ететін бөлімді де қамтиды. |
 |
Реттеуші бұрандалар саны: төрт дана Қосымша құралдар: бір жиынтық (бұрағыш және гайка кілті, кілт) Нұсқаулық пен диаграмма: кітап түрінде ұсынылады |
 |
1. Блокты басқару панелі 2. Жалпы айнымалы ток қозғалтқыштарын басқару, жиілік түрлендіргіш 3. Жоғары дәлдікпен позициялау 4. Жұмыс көлемін есептегіш 5. Ұстау/декомпрессия уақытын реттеу |
Жеткізу қызметі:
Жабдық туралы қысқаша:
Бағаны жылдам сұрау
Атыңыз бен телефон нөміріңізді қалдырыңыз — қалғанын маманымыз нақтылайды.
ЖабдықМеталл парақтарды июге арналған гидравликалық CNC станогыДеректеріңіз үшінші тұлғаларға берілмейді
Техникалық сипаттамалар
Деректерді өндіруші ұсынған; конфигурация тапсырысқа қарай өзгеруі мүмкін.
(AF- 67Y-63T/2500) Жабдықтың толық мәліметтері
16 параметр- Бөлік атаулары
- Параметрлері
- Номиналды қысым
- 630 кН
- Үстел ұзындығы
- 2500 мм
- Корпустар арасындағы қашықтық
- 1995 мм
- Негізгі бөлік биіктігі
- 370 мм
- Жұмыс жылдамдығы
- Жүктеме көлеміне қарай 60/8/66 мм/с
- Негізгі қозғалтқыш моделі
- Y132M-6
- Негізгі қозғалтқыш қуаты
- 5.5 кВт
- Негізгі қозғалтқыштың айналу жылдамдығы
- 960 айн/мин
- Сызықтық поршеньді сорғы моделі
- 10MCY14-1B
- Сызықтық поршеньді сорғы қысымы
- 32 МПа
- Сызықтық поршеньді сорғының ағын көлемі
- 10 мл/айн
- Артқы тіректі реттейтін электр қозғалтқышының моделі
- Y80M 2 -6
- Артқы тірек қозғалтқышының қуаты
- 0.55 кВт
- Артқы тірек қозғалтқышының айналу жылдамдығы
- 900 айн/мин
- Жабдықтың өлшемдері
- 2500*1500*2200 мм
