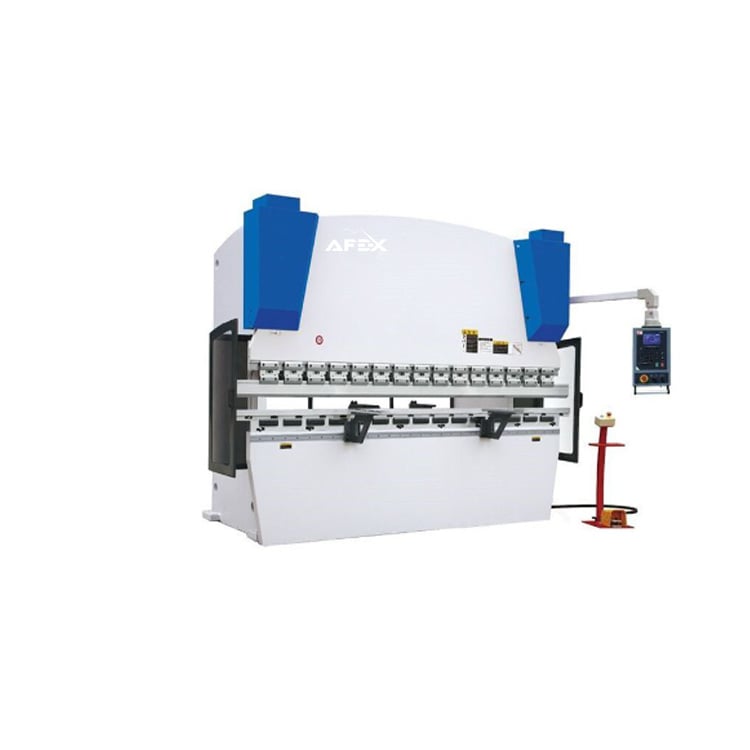

1 / 9Металл парақтарды гидравликалық CNC бүгу станогы (80T/2500)
Бұл жабдық болат плиталарды немесе тот баспайтын металдарды бүгу үшін қолданылатын жабдық болып табылады.
- Негізгі қозғалтқыш моделі
- Y132M-6
- Негізгі қозғалтқыш қуаты
- 5.5 кВт
- Артқы тірек электр қозғалтқышының қуаты
- 0.55 кВт
- Поршеньді сорғы моделі
- 10MCY14-1B
- Негізгі қозғалтқыштың айналу жылдамдығы
- 960 айн/мин
- Артқы тірек электр қозғалтқышының айналу жылдамдығы
- 900 айн/мин
Сипаттама
Жабдық туралы
Бұл жабдық болат плиталарды немесе тот баспайтын металдарды бүгу үшін қолданылатын жабдық болып табылады. Негізінен болат металды өңдеу өнеркәсібінде қолданылады.
(AF-67Y-80T/2500) Толық техникалық сипаттамалар
- Бөлік атаулары
- Параметрлері
- Номиналды қысым
- 800 кН
- Үстел ұзындығы
- 2500 мм
- Корпустар арасындағы қашықтық
- 2095 мм
- Негізгі бөлік биіктігі
- 370 мм
- Жұмыс жылдамдығы
- Жүктемеге байланысты 60/8/66 мм/с
- Негізгі қозғалтқыш моделі
- Y132M-6
- Негізгі қозғалтқыш қуаты
- 5.5 кВт
- Негізгі қозғалтқыштың айналу жылдамдығы
- 960 айн/мин
- Поршеньді сорғы моделі
- 10MCY14-1B
- Поршеньді сорғы қысымы
- 32 МПа
- Поршеньді сорғының беру көлемі
- 20 мл/айн
- Артқы тірек электр қозғалтқышының моделі
- 10MCY14-1B
- Артқы тірек электр қозғалтқышының қуаты
- 0.55 кВт
- Артқы тірек электр қозғалтқышының айналу жылдамдығы
- 900 айн/мин
- Жабдықтың өлшемдері
- 2500*1500*2200 мм
1. Жабдықты пайдалану:
Бұл жабдық металл бүгу станогы болып табылады және металл парақтардан әртүрлі бұйымдар жасауда қолданылады. Жабдық беру бөлігінің рамасынан, жұмыс үстелінен және қысу цилиндрлерінен тұрады. Негізгі бүгу қалыптары ұзақ уақыт пайдаланылады, пішіні өзгермейді, жоғары бүгу дәлдігін сақтайды. Бүгу қалыбы арнайы әдіспен өңделеді, ұзақ уақыт қызмет ете алады. Жабдық бүгу прессі, CNC бүгу прессі, болат плиталарды бүгуге арналған CNC жабдығы және электр-гидравликалық синхрондалған CNC бүгу прессі ретінде де белгілі. Бұл негізінен болат плиталарды немесе тот баспайтын металдарды бүгуге қолданылатын жабдық. Негізінен болат металды өңдеу өнеркәсібінде қолданылады. Жабдығымыз жоғары дәлдікпен жұмыс істейтін PLC басқару панелімен жабдықталған. Онда металл қалыңдығына байланысты қысым тоннажын баптауға болады.
Жабдық бөліктері: |
Қысқаша сипаттама: Жабдықтың басқару панелі (саусақ ізі сканері арқылы қауіпсіздікті қамтамасыз ете аласыз) Гидравликалық жүйе бренді; BOSCH/REXROTH Гидроцилиндр бренді: BOSCH/REXROTH Электр жүйесі бренді: SCHNEIDER/SIEMENS Сорғы: Тісті сорғы Қозғалтқыш бренді: SIEMENS Басқару панелі: E21 Жоғарғы бөлік сегменті: 1 жинақ Төменгі металл қалып: 1 жинақ Алдыңғы беру бөлігі: 2 дана Бұдан басқа, басқару панелі апаттық тоқтату батырмасы мен қауіпсіздікті қамтамасыз ететін бөлімді де қамтиды. |
 |
Реттеу бұрандалары: төрт дана Қосымша құралдар: бір жинақ (бұрағыш және сомын кілті) Нұсқаулық пен сызба: кітап түрінде ұсынылады |
 |
Артқы тірекшені басқару жүйесі 1. Блокты басқару панелі 2. Жалпы айнымалы ток қозғалтқыштарын басқару, жиілік түрлендіргіш 3. Жоғары дәлдіктегі позициялау 4. Жұмыс көлемінің есептегіші 5. Ұстап тұру/декомпрессия уақытын баптау |
Жабдық туралы қысқаша:
Осы құрылғы арқылы дайындауға болатын өнімдердің үлгілері:
Бағаны жылдам сұрау
Атыңыз бен телефон нөміріңізді қалдырыңыз — қалғанын маманымыз нақтылайды.
ЖабдықМеталл парақтарды гидравликалық CNC бүгу станогы (80T/2500)Деректеріңіз үшінші тұлғаларға берілмейді
Техникалық сипаттамалар
Деректерді өндіруші ұсынған; конфигурация тапсырысқа қарай өзгеруі мүмкін.
(AF-67Y-80T/2500) Толық техникалық сипаттамалар
16 параметр- Бөлік атаулары
- Параметрлері
- Номиналды қысым
- 800 кН
- Үстел ұзындығы
- 2500 мм
- Корпустар арасындағы қашықтық
- 2095 мм
- Негізгі бөлік биіктігі
- 370 мм
- Жұмыс жылдамдығы
- Жүктемеге байланысты 60/8/66 мм/с
- Негізгі қозғалтқыш моделі
- Y132M-6
- Негізгі қозғалтқыш қуаты
- 5.5 кВт
- Негізгі қозғалтқыштың айналу жылдамдығы
- 960 айн/мин
- Поршеньді сорғы моделі
- 10MCY14-1B
- Поршеньді сорғы қысымы
- 32 МПа
- Поршеньді сорғының беру көлемі
- 20 мл/айн
- Артқы тірек электр қозғалтқышының моделі
- 10MCY14-1B
- Артқы тірек электр қозғалтқышының қуаты
- 0.55 кВт
- Артқы тірек электр қозғалтқышының айналу жылдамдығы
- 900 айн/мин
- Жабдықтың өлшемдері
- 2500*1500*2200 мм
