Күрек өндіру желісі

Ассалаумағалейкум, AFEX-GROUP-тың құрметті клиенттері. Халқымызда мынадай мақал бар: «Құралың сай болса, бейнетің аз болады». Бұл мақалдың қаншалықты дұрыс екенін өмір бойы көре аламыз. Елімізге көктем келуіне байланысты, осы маусымда халқымыз ең көп пайдаланатын еңбек құралдарының бірі — күрек өндірісі туралы Сізге ақпарат бергіміз келеді. Төменде Сіз өндіріс үшін қажет болатын жабдықтар жиынтығымен, өндіріс процестерінен көріністермен және күрек эскиздерімен таныса аласыз.

Жалпы мәліметтер

1. Өндіріс атауы: Күрек өндірісі
2. Өндіріс көлемі: орташа 40 дана/сағ (өлшемдерге байланысты)
3. Өндірістік қуаты: 40 кВт·сағ
4. Қажетті алаң: 60 шаршы метр
5. Арнайы талаптар: Судан және шаңнан қорғалуы, орнату орнында 380 В кернеулі электр тогының болуы
6. Жұмысшылар саны: 2 адам

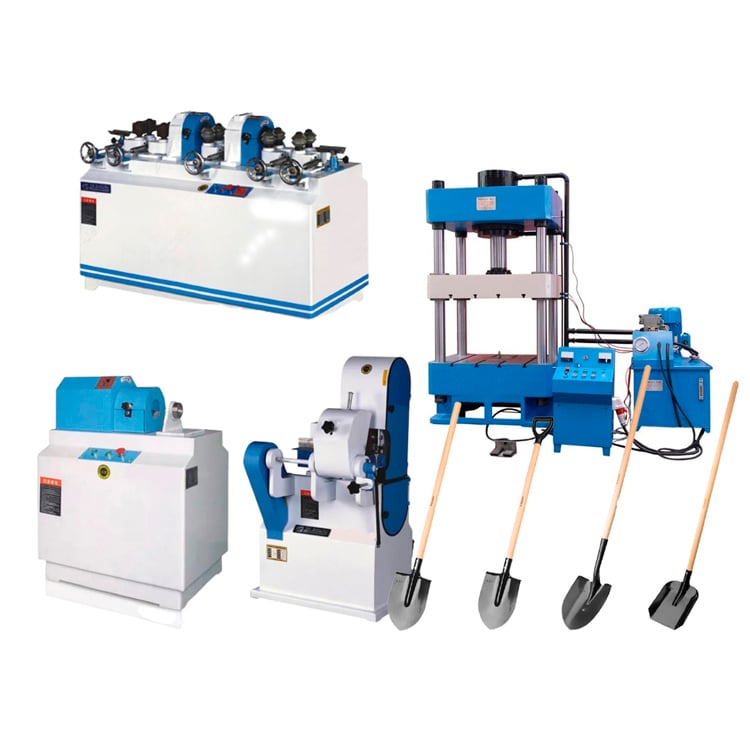

Жабдықтар жиынтығы

Кешенді жиынтыққа келесі жабдықтар кіреді:

1. Автоматты пресс жабдығы
2. Арнайы қалыптар
3. Ағашты дөңгелектейтін жабдық
4. Сапты жылтырату жабдығы
5. Сапты сопақ пішінге келтіретін жабдық

Сонымен, бізге ең бірінші қажет болатын жабдық — автоматты престеу жабдығы. Жабдықтың көмегімен Сіз арнайы кесілген металл бөліктерді қалыптар арқылы түрлі пішіндерге келтіре аласыз. Осы жерде бір ақпаратқа назар аудару керек. Жабдықта 3 түрлі қалыпты пайдалануға болады.

01

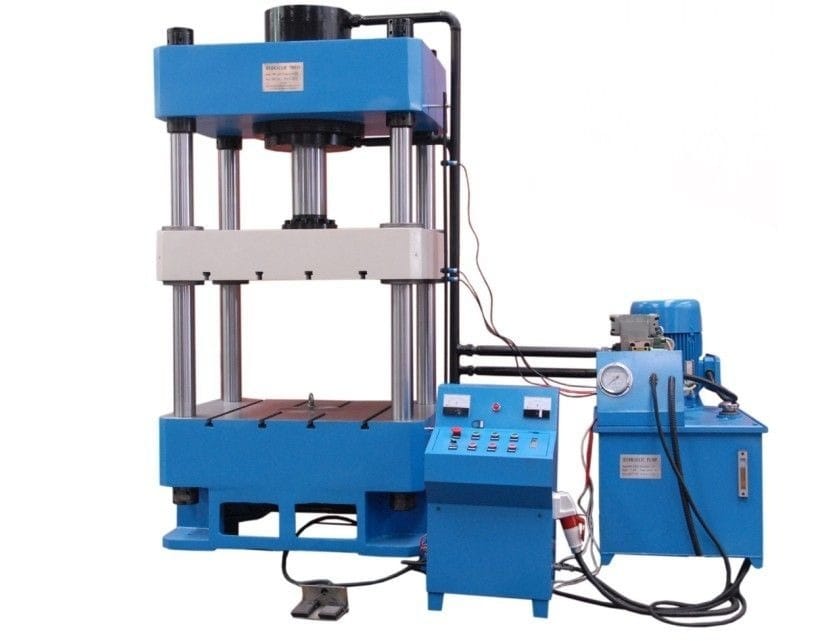

Автоматты престеу жабдығы

5 параметр

Номиналды қысым

1600 кН

Ең жоғары гидравликалық қысым

25 МПа

Жұмыс үстелінің өлшемі

720*620 мм

Негізгі қуаты

11 кВт

Жабдықтың өлшемдері

2800*1500*3400 мм

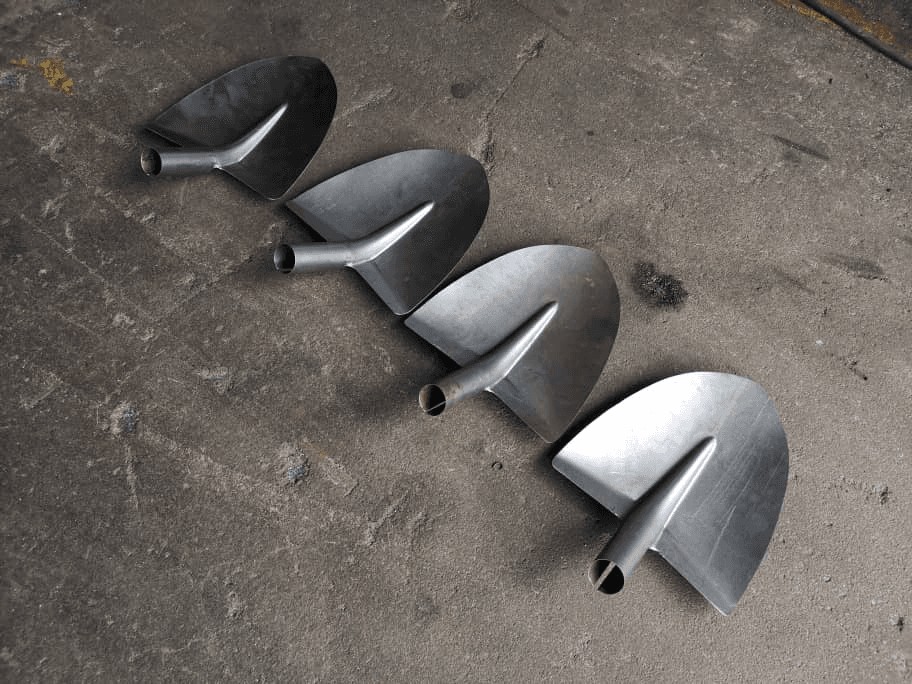

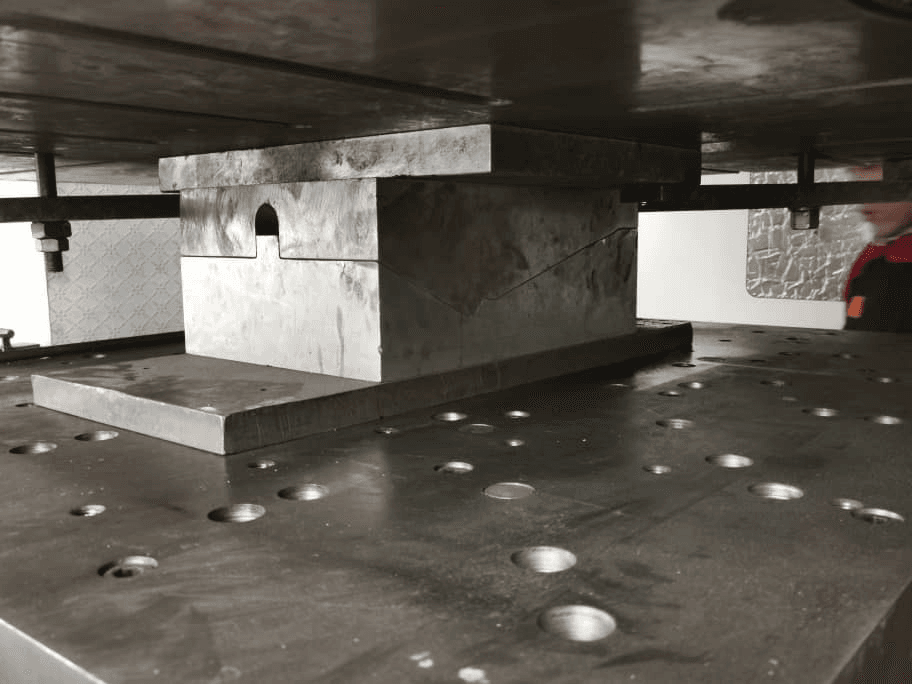

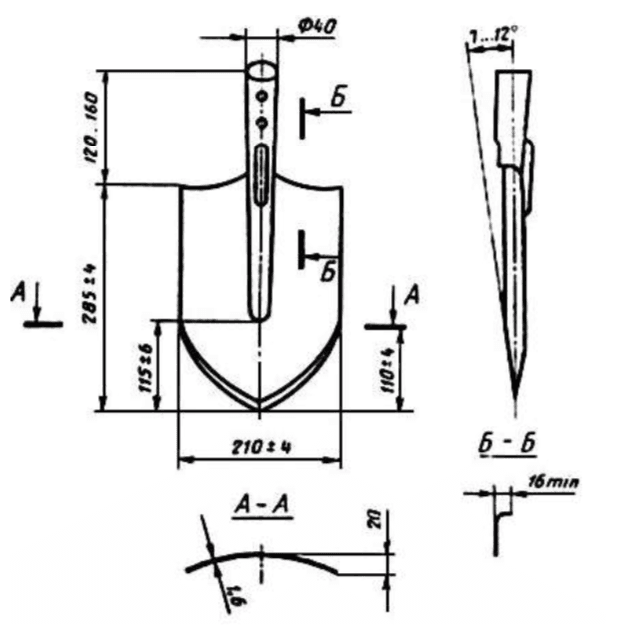

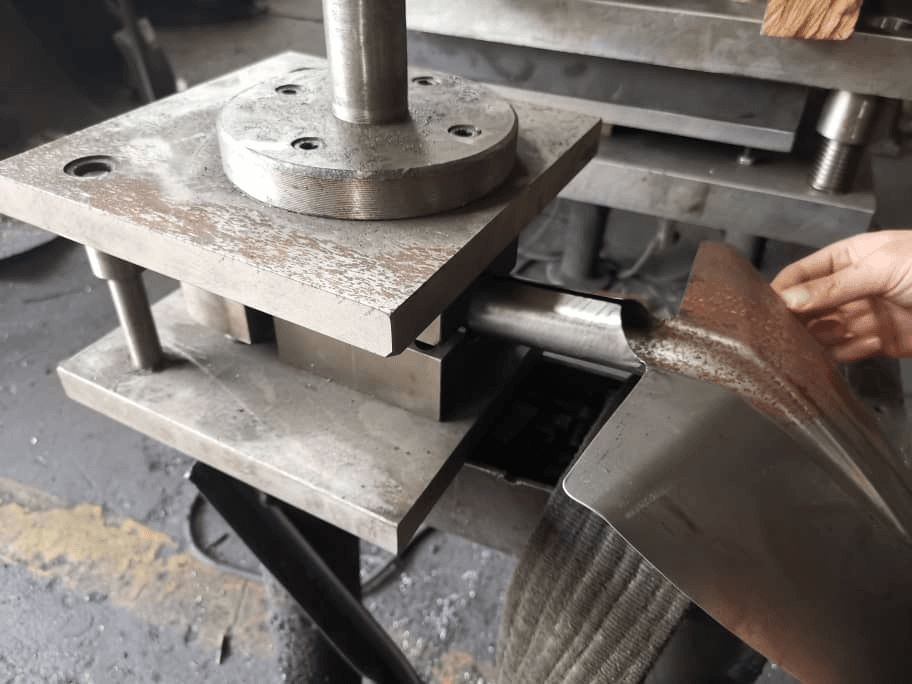

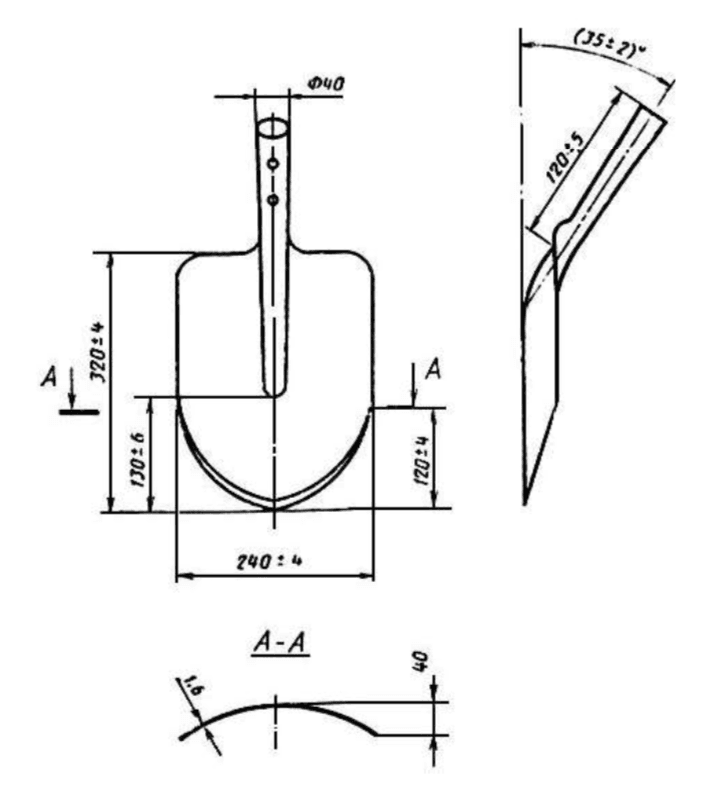

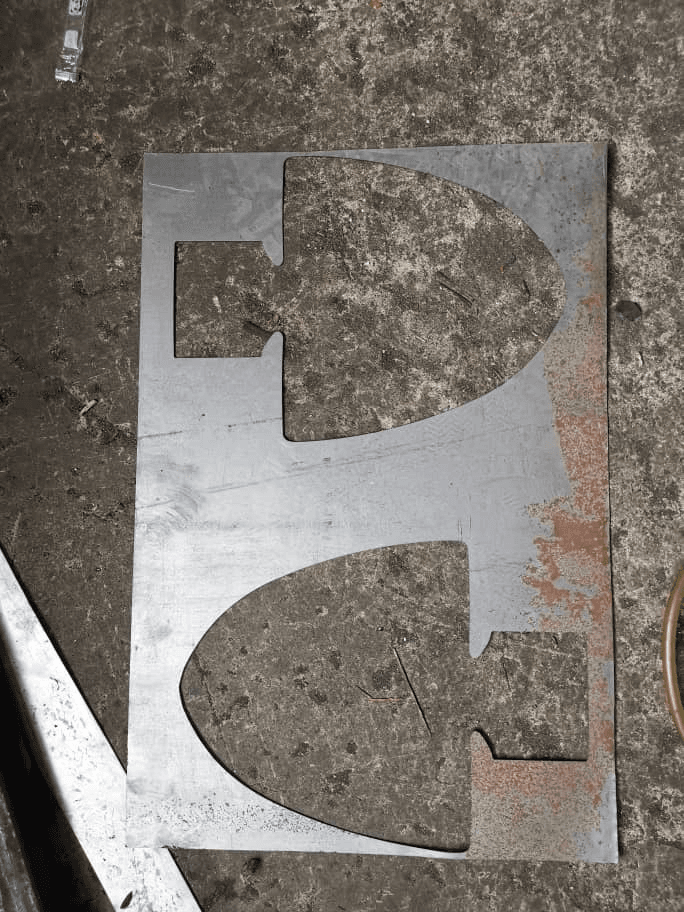

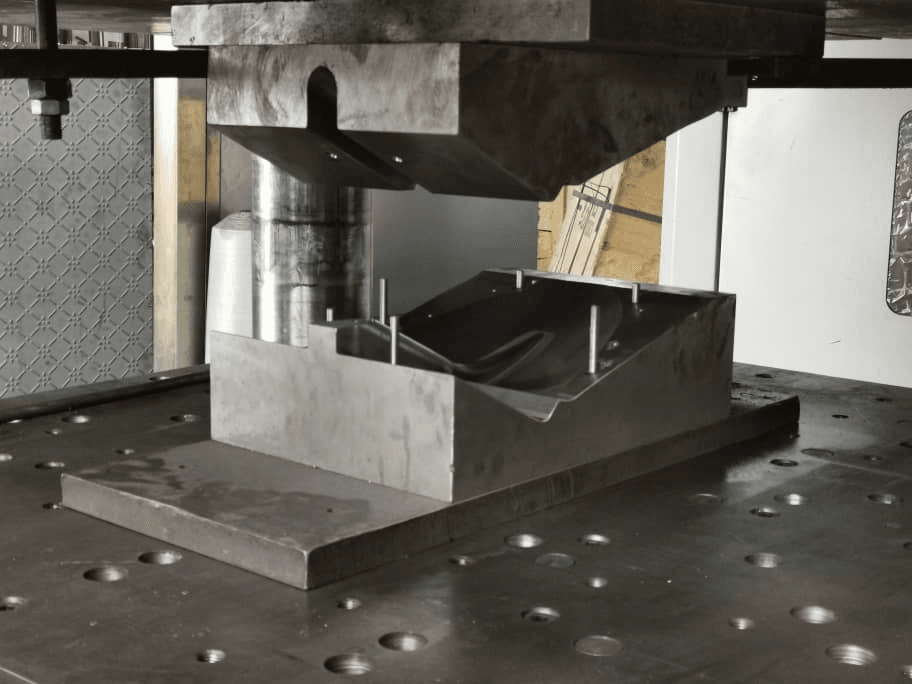

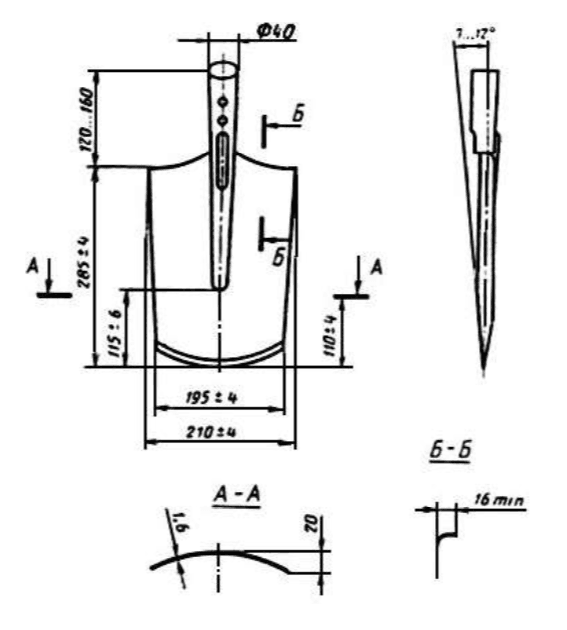

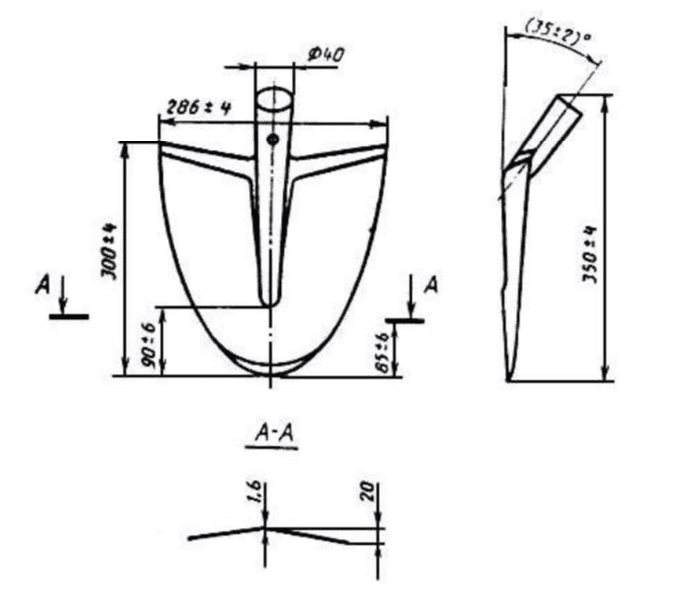

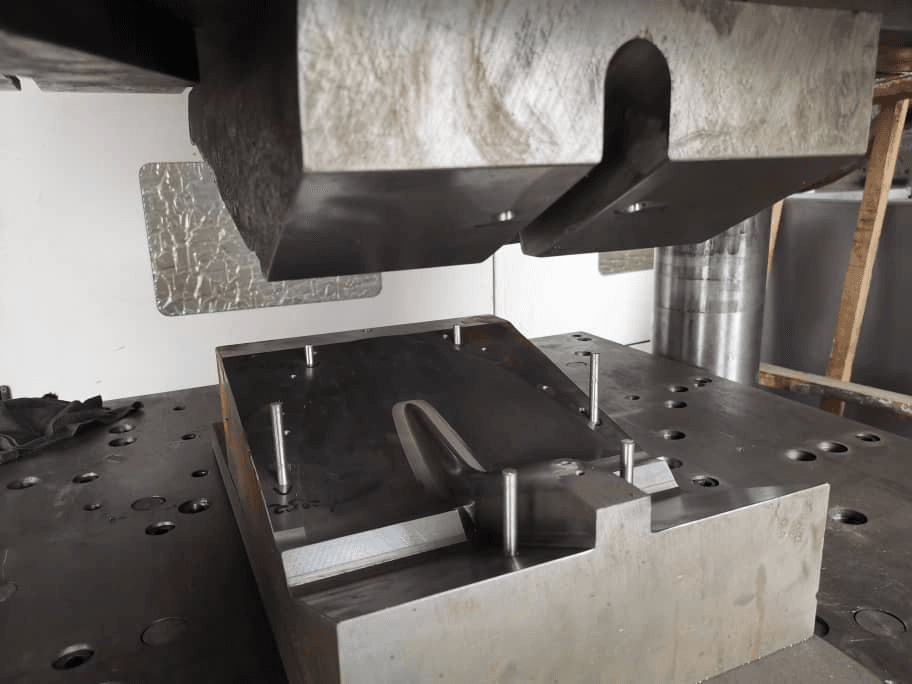

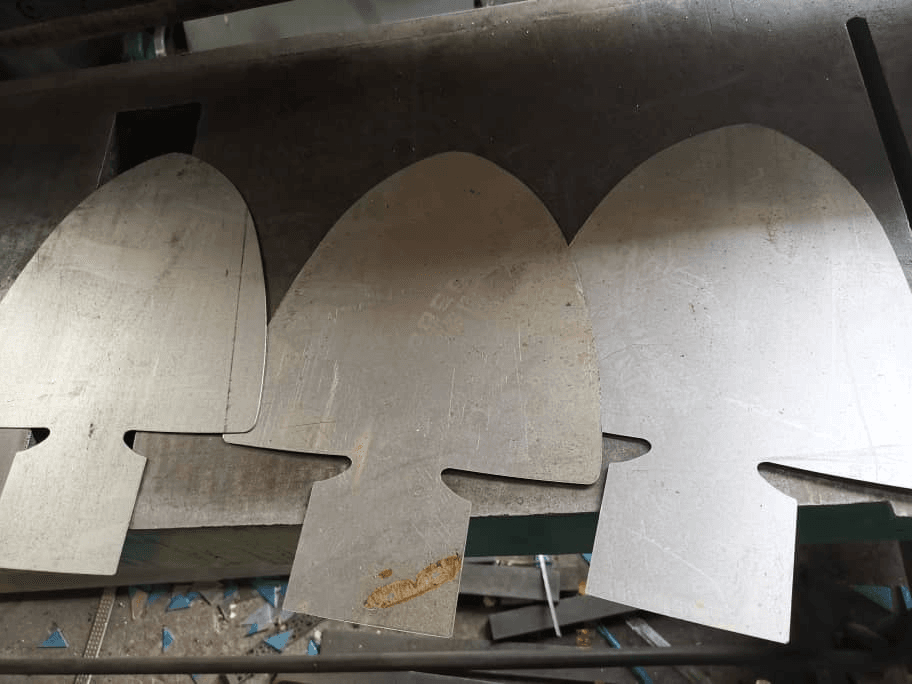

Бірінші қалыптың міндеті — төртбұрышты металдардан күрек бөлігін кесіп алу. Кесіп алынғаннан кейін металл келесі түрге келеді. Екінші қалыптың көмегімен енді кесіп алынған металдарды иеміз. Үшінші қалыптың көмегімен металл бөліктің сап кіретін ұшы бекітіледі. Осымен күрегіміздің металл бөлігі дайын күйге келді. Байқаған болсаңыз, өндіріс процесінде біз бір пресс жабдығын пайдаландық, тек қалыптарды ауыстырдық. Егер өндіріс көлемін арттырғыңыз келсе, 3 қалып үшін 3 пресс жабдығын алғаныңыз жөн. Төмендегі сызбалардан Сіз түрлі пішіндегі күректерді өндіруге арналған сызбаларды көре аласыз. Сонымен, ағашты өңдеу үшін бізге ең алдымен жоғарыдағы жабдық қажет болады. Бұл жабдықтың міндеті — төртбұрышты пішіндегі ағаштарды бізге қажетті диаметрлерге келтіру. Жабдықтың техникалық көрсеткіштерін қарастырайық:

02

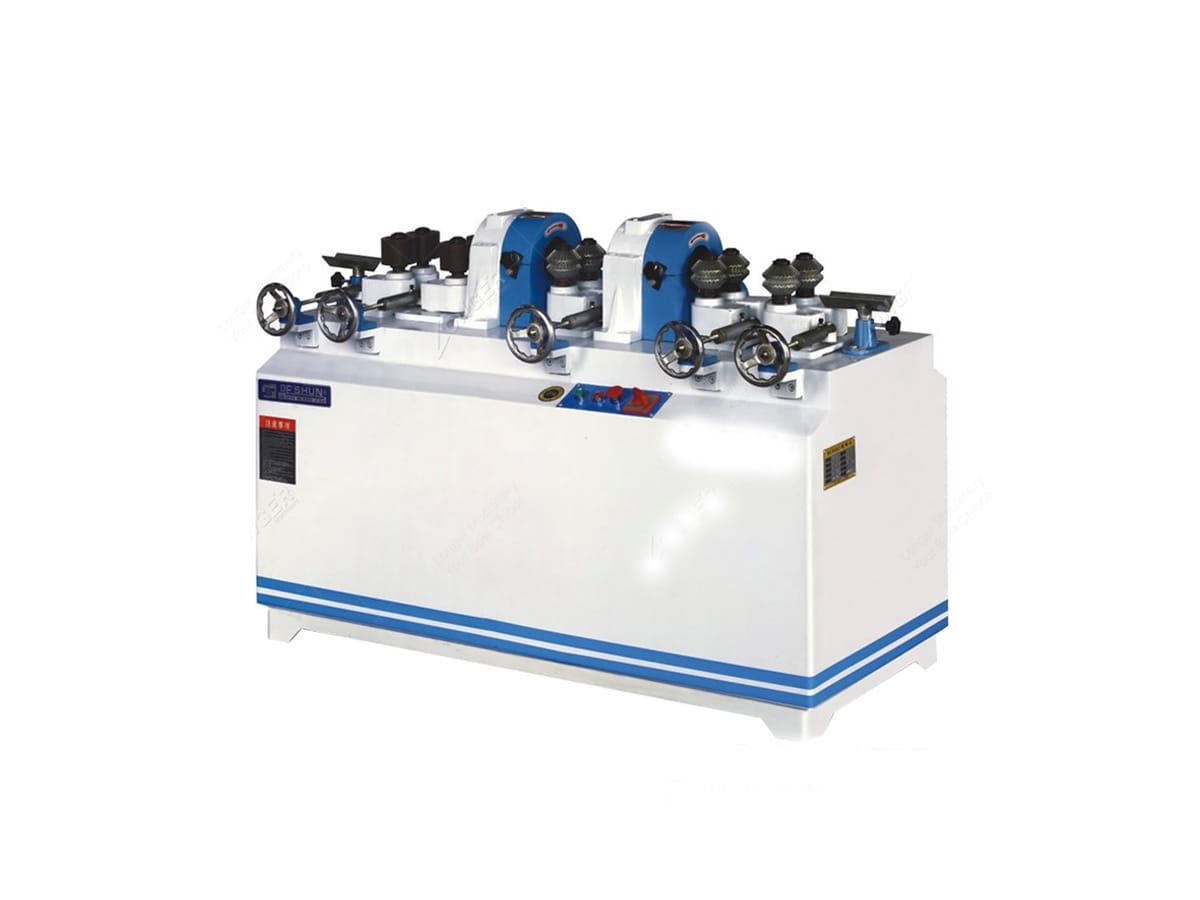

Ағашты дөңгелектейтін жабдық

9 параметр

Кернеу

380 В 50 Гц

Негізгі қозғалтқыш қуаты

4 кВт

Қосымша қозғалтқыш қуаты

0,75 кВт

Пышақтар саны

2 дана

Өндіру жылдамдығы

5 м/мин

Ағаш диаметрі

20-60 мм

Ағаштың ең кіші ұзындығы

500 мм

Жабдықтың өлшемдері

1470*590*1000 мм

Салмағы

520 кг

Өндіріс процесінен көріністерді төмендегі бейнеден көре аласыз: Келесі кезеңде біз саптардың үстіңгі бөлігін өңдейміз, яғни жылтыратамыз. Жылтырату арқылы біз саптарымызға әдемі көрініс береміз, оларды ұстауға ыңғайлы етеміз және түрлі жарақаттардың алдын аламыз (қылтанақтарды кетіреді). Өндіріс процесінен көрініс

03

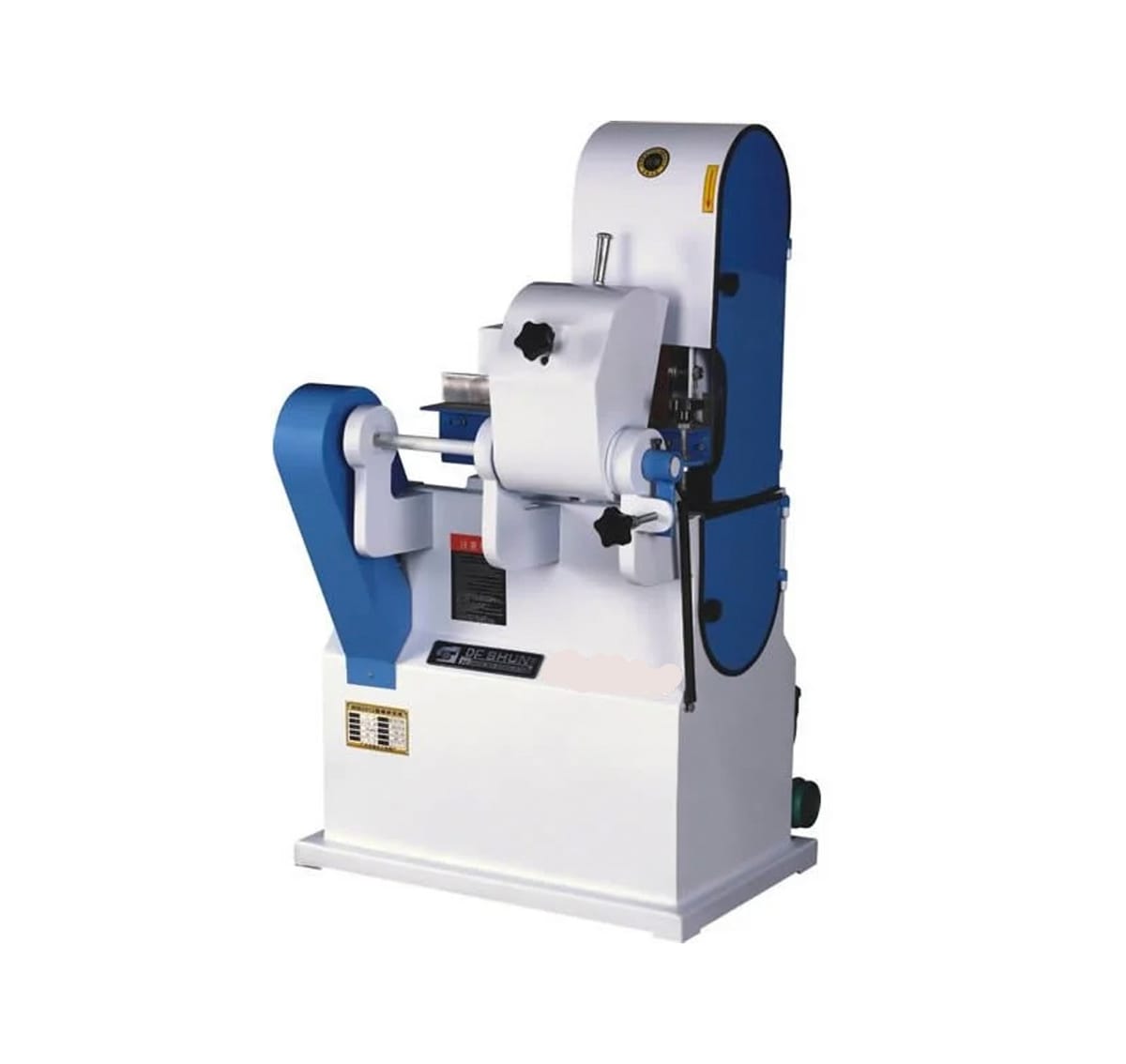

Жылтырату жабдығы

7 параметр

Кернеу

380 В 50 Гц

Негізгі қозғалтқыш қуаты

2,2 кВт

Қосымша қозғалтқыш қуаты

0,44 кВт

Жұмыс жылдамдығы

5-10 м/мин

Тегістеу диаметрі

10-60 м/мин

Жалпы өлшемдері

800*700*1350 мм

Салмағы

210 кг

Күрегімізбен жұмыс істеу ыңғайлы болуы үшін және жұмыс кезінде қолға зиян, ыңғайсыздық тудырмауы үшін күрек саптарын сопақ пішінге келтіруіміз керек. Сопақ пішінге келтіру үшін де бөлек жабдық қажет.

04

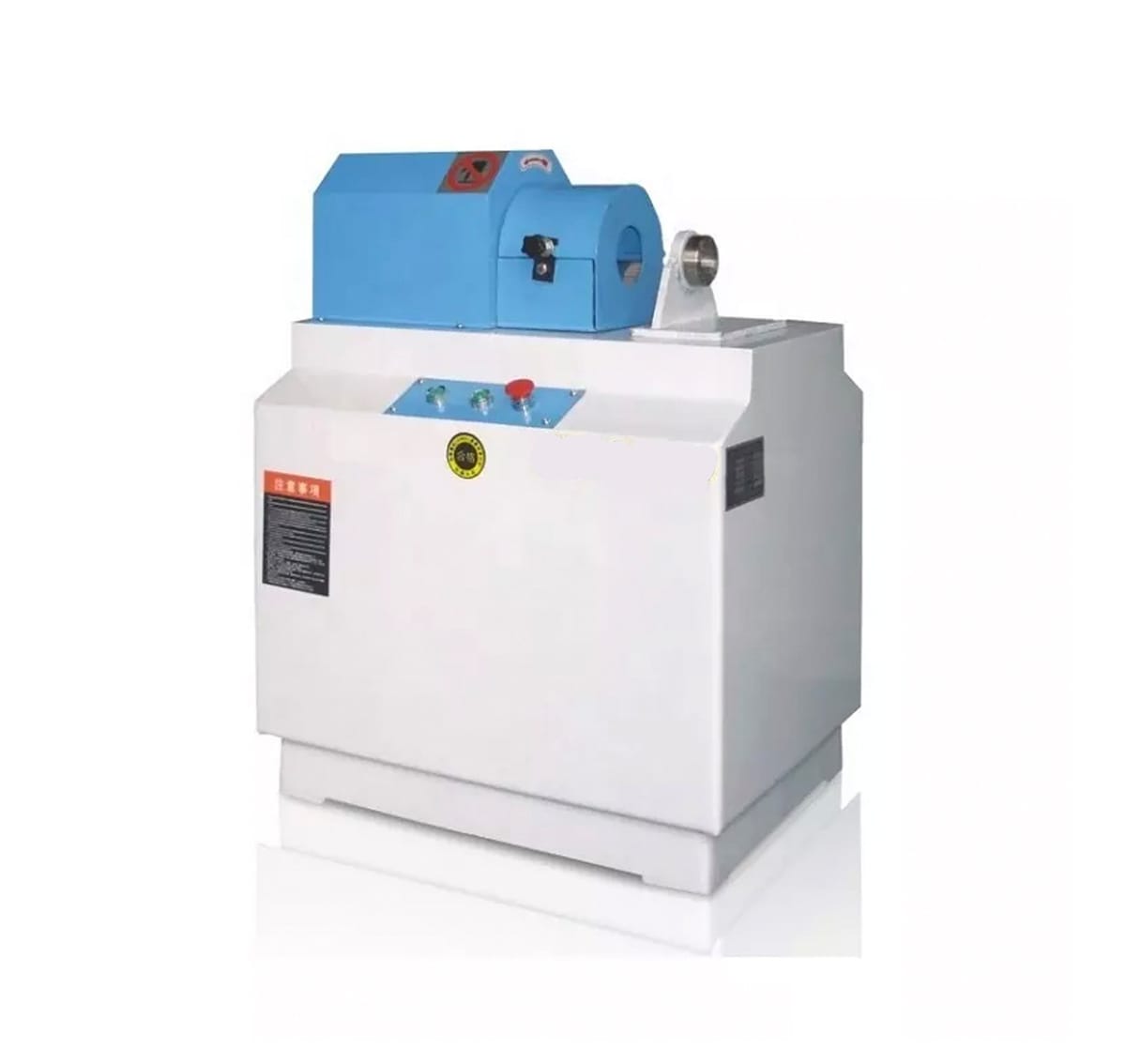

Сопақ пішінге келтіретін жабдық

5 параметр

Жұмыс диаметрінің ауқымы

20-40 мм

Шпиндель жылдамдығы

5000 айн/мин

Қозғалтқыш қуаты

1,5 кВт

Жалпы өлшемдері

720*560*820 мм

Таза салмағы

130 кг
