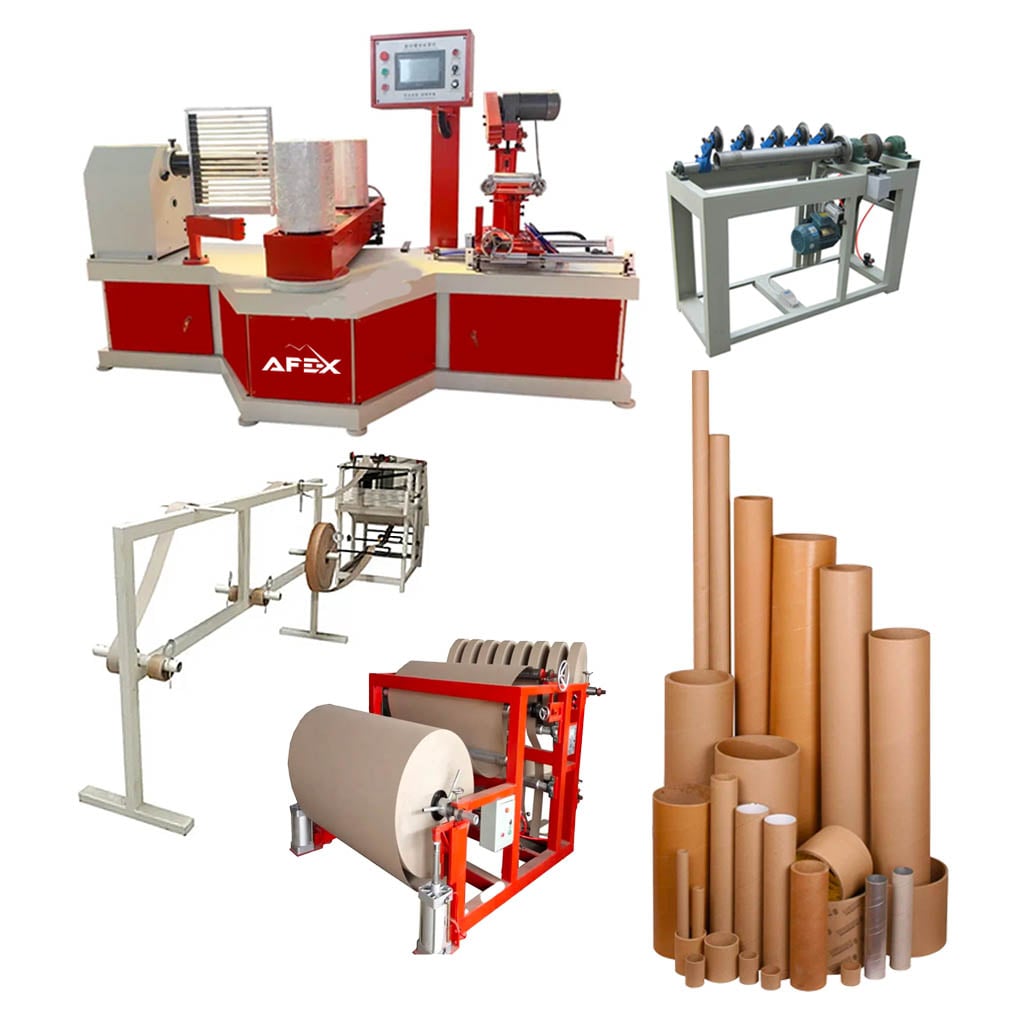

1 / 11Картон түтікшелер (втулкалар) өндіру желісі
Жалпы мәліметтер: Қажетті алаң: 80 м² Жұмысшылар саны: 4 адам Электр энергиясының қуаты: 15 киловатт/сағ Кернеу: 380 В 50 Гц Шикізат: орам…
- Қуаты
- 3 кВт
- Пышақтар диаметрі
- 105 мм
- Кернеу
- 380 В
- Өлшемі
- 2500x2200x1300 мм
- Ең үлкен ені
- 1600 мм
- Пышақтар саны
- 21 дана
Сипаттама
Негізгі артықшылықтар
- картонның үйкеліс коэффициенті жоғары (пластмассамен салыстырғанда сырғымайды)
- картонның бағасы әлдеқайда төмен (мысалы, ағаш немесе болатпен салыстырғанда)
- материал экологиялық таза – оны толығымен қайта өңдеуге және қайта пайдалануға болады
- өнім дизайны үшін жақсы мүмкіндіктері бар (логотиптер, суреттер, жазулар түсіруге болады)
- жақсы желіммен өңделген втулкаларды бірнеше рет пайдалануға болады
Жабдық туралы
Жалпы мәліметтер: Қажетті алаң: 80 м² Жұмысшылар саны: 4 адам Электр энергиясының қуаты: 15 киловатт/сағ Кернеу: 380 В 50 Гц Шикізат: орам түріндегі крафт қағаз, желім (PVA)

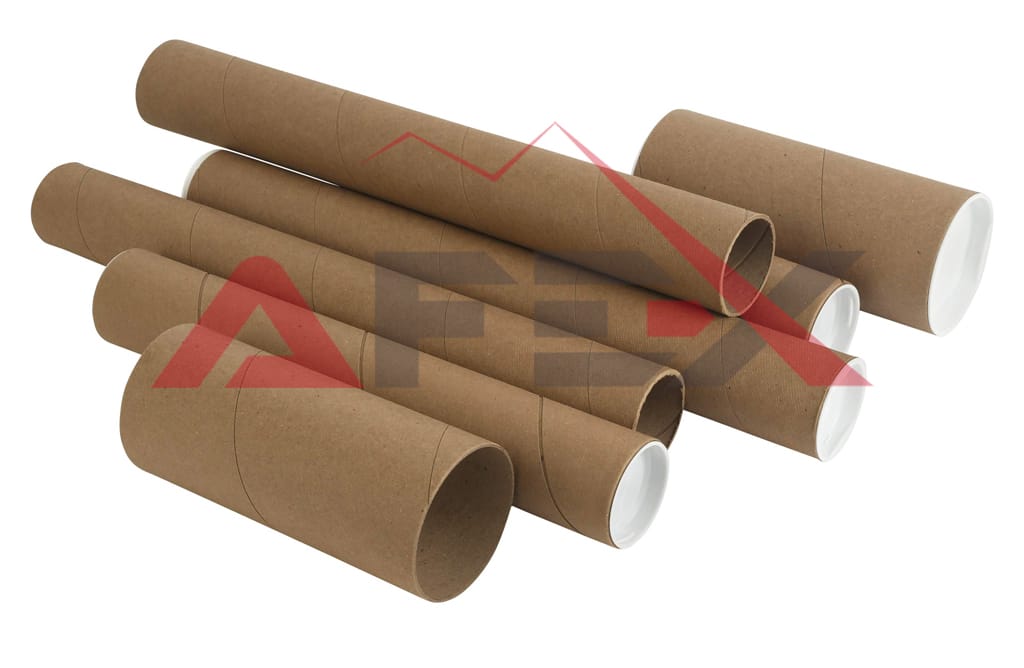

Картон түтікшелердің (втулкалардың) қолданылу салалары:
- Скотч және басқа да жабысқақ таспалар
- Әртүрлі пленкалар
- Тоқыма өнімдері (жіп пен мата орауыштары)
- Құрылыстық орама материалдар
- Дәретхана қағазы және орама сүлгілер
Желідегі негізгі жабдықтар:
- Үлкен орамнан шағын орамдарға кесу және орау жабдығы
- Картон түтікше өндіру жабдығы
- Түтікшелерді қажетті өлшемге кесу жабдығы
- Компрессор
Дайын үлкен орамдағы шикізат осы жабдыққа орналастырылады. Жабдық шикізатты автоматты түрде кесіп, шағын орамдарға орап береді. Жабдық 21 пышақпен жабдықталған, яғни бір мезгілде 20 орамды кесуге және орауға қабілетті.

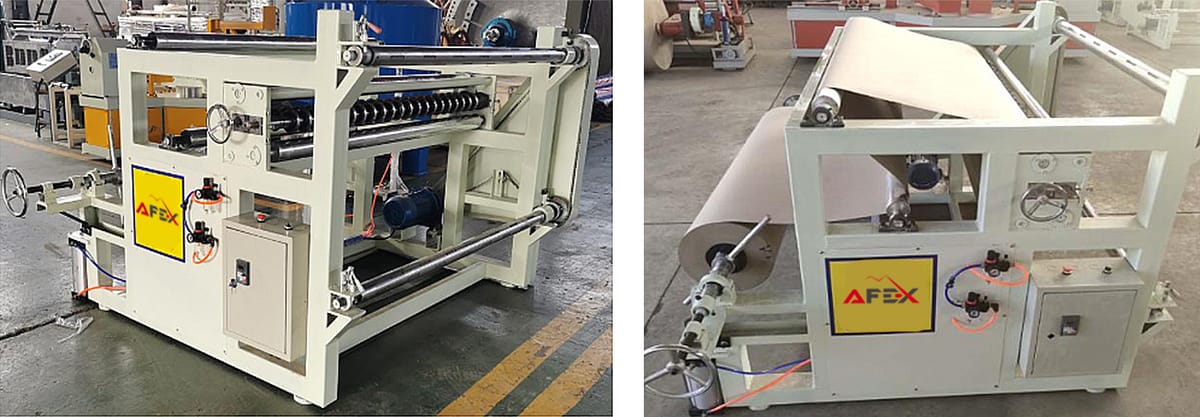

Үлкен орамнан шағын орамдарға кесу және орау жабдығы
- Кесу жылдамдығы
- 50-120 м/мин
- Ең үлкен ені
- 1600 мм
- Пышақтар саны
- 21 дана
- Кесу әдісі
- Екі дөңгелек пышақ көмегімен
- Кескіш біліктің өлшемі
- Ф50
- Пышақтар диаметрі
- 105 мм
- Пышақтар материалы
- Болат және кремний SKG-11
- Жылдамдықты бақылау
- Электромагниттік жылдамдық бақылауы
- Кернеу
- 380 В
- Қуаты
- 3 кВт
- Өлшемі
- 2500x2200x1300 мм
Шикізат беру бөліктері
жабдықтың міндеті – картон түтікше өндіру жабдығына кесіліп дайындалған картон орамдарын, яғни шикізатты жеткізу.
Бұл жабдық шағын орамдағы шикізатты түтікше (құбыр) пішініне келтіреді. Түтікшелер шикізаттың 3 қабатынан 16 қабатқа дейінгісін бір-біріне жапсыру арқылы қалыптастырылады. Жапсыру желім (PVA) көмегімен автоматты түрде жүзеге асырылады. Түтікшелер шикізат қабатына қарай 1 мм-ден 8 мм-ге дейін дайындалады.

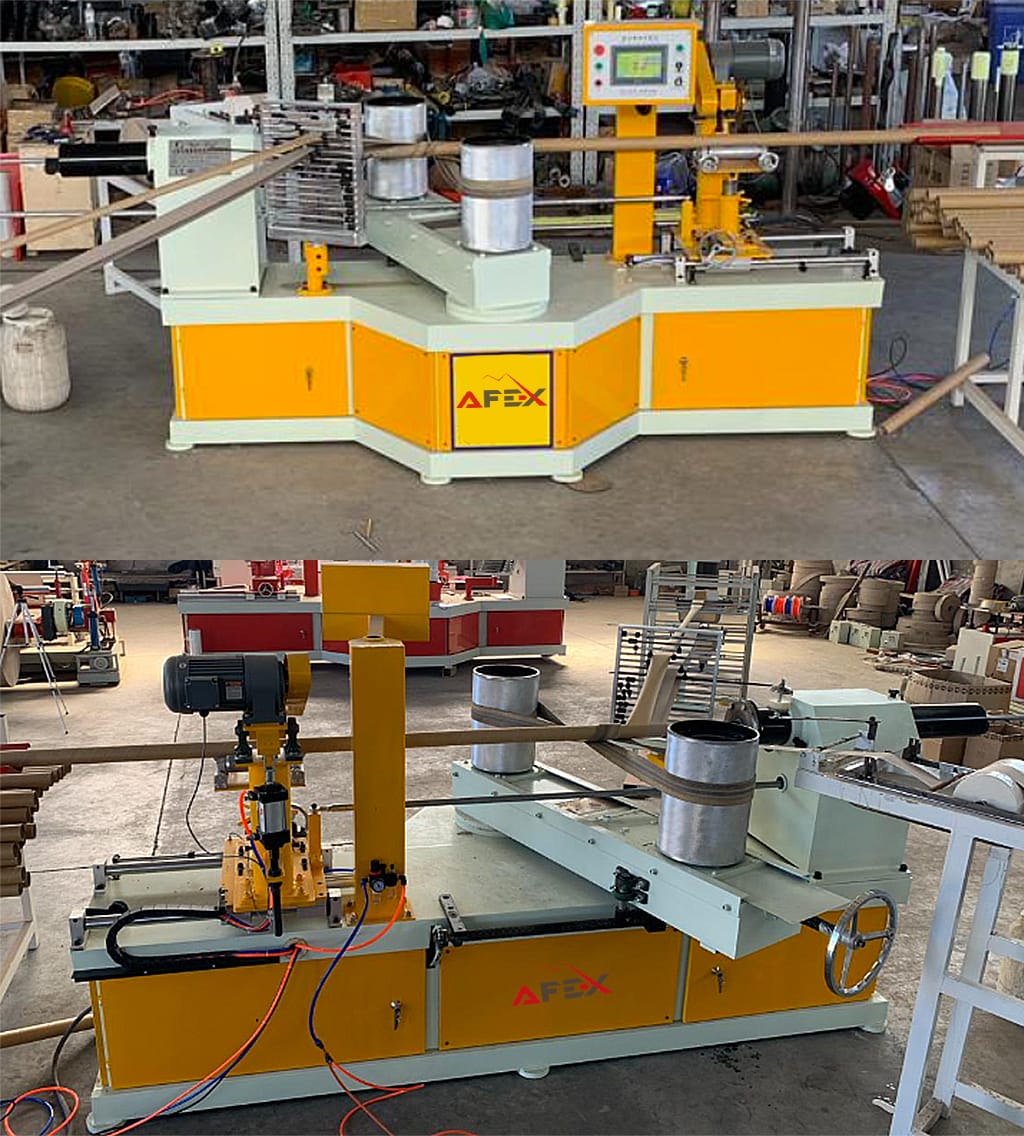

Картон түтікше өндіру жабдығы
- Жұмыс жылдамдығы
- 3-16 м/мин
- Беру әдісі
- Шынжыр арқылы автоматты беру
- Түтікше диаметрі
- 30-150 мм
- Түтікше қалыңдығы
- 1-8 мм
- Орау бастары
- 2 дана
- Жапсыру әдісі
- Автоматты түрде желім көмегімен
- Кесу әдісі
- Автоматты түрде бір пышақ көмегімен
- Өлшемі
- 2600x1700x1600 мм
- Картон қабаты
- 3-16 қабат
- Түтікше қалыңдығы
- 1-8 мм
- Басқару
- PLC басқару
- Кернеу
- 380 В
- Қуаты
- 7.5 кВт
Желімге арналған резервуар

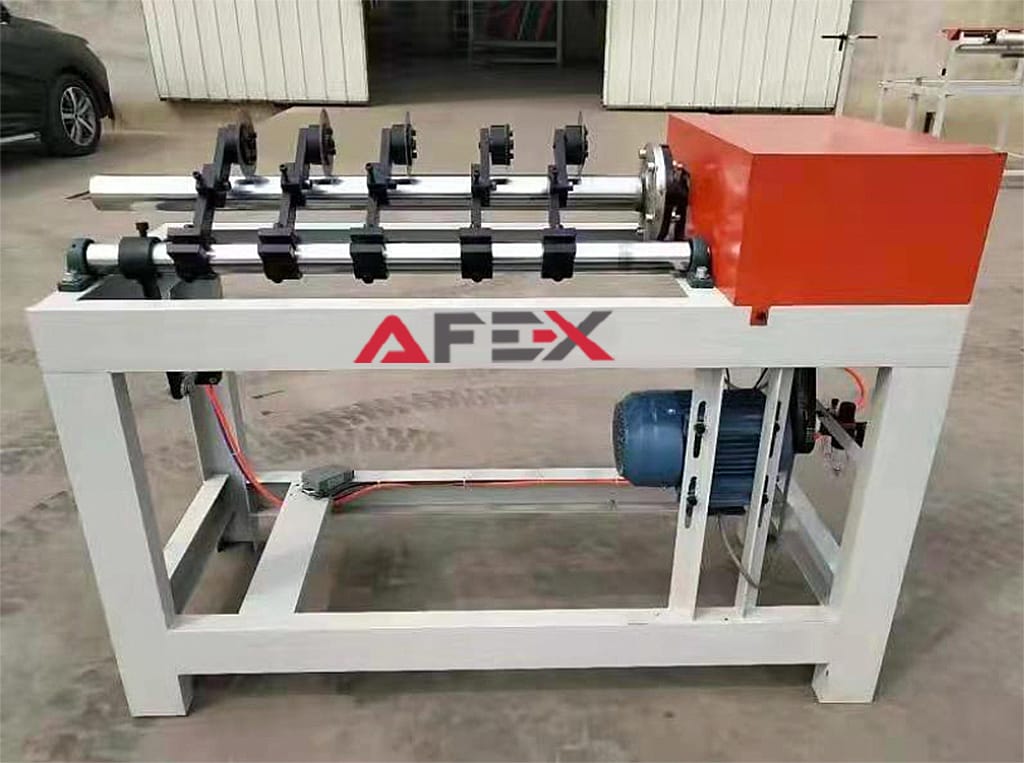

Түтікшелерді қажетті өлшемге кесу жабдығы
- Түтікше диаметрі
- 30-150 мм
- Түтікше ұзындығы
- 30-1200 мм
- Түтікше қалыңдығы
- 1-8 мм
- Пышақтар саны
- 5 дана
- Кесу тәсілі
- Жартылай автомат, педаль көмегімен
- Кернеу
- 1.5 кВт

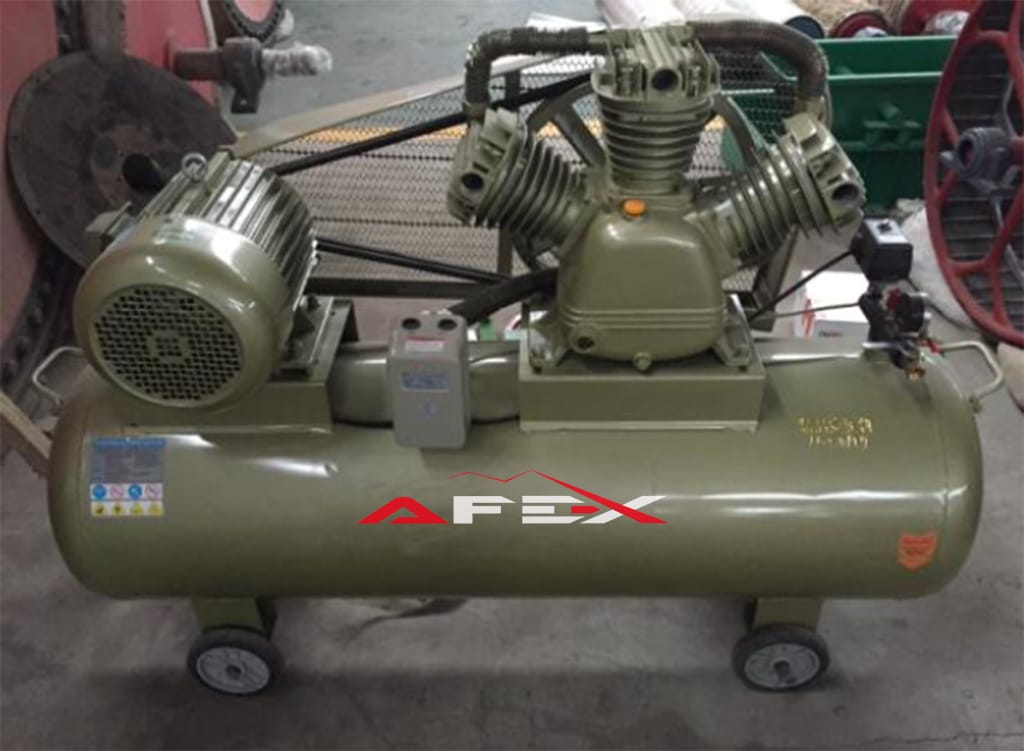

Ауа компрессоры (1.5 кВт 380 В 50 Гц)

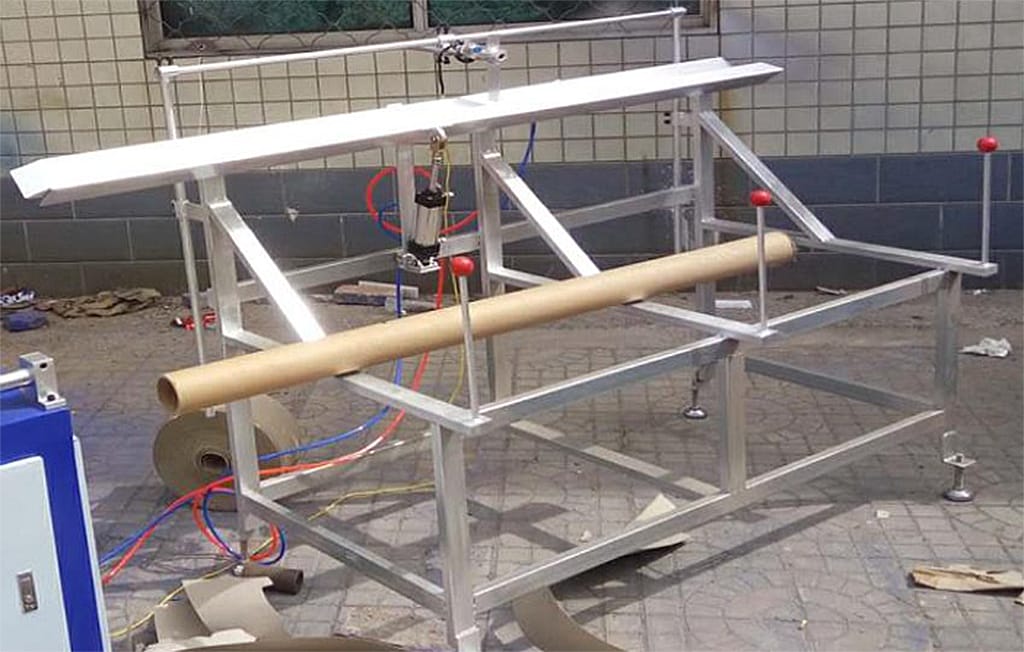

Дайын өнімді жинау жабдығы
Бағаны жылдам сұрау
Атыңыз бен телефон нөміріңізді қалдырыңыз — қалғанын маманымыз нақтылайды.
ЖабдықКартон түтікшелер (втулкалар) өндіру желісіДеректеріңіз үшінші тұлғаларға берілмейді
Техникалық сипаттамалар
Деректерді өндіруші ұсынған; конфигурация тапсырысқа қарай өзгеруі мүмкін.
Үлкен орамнан шағын орамдарға кесу және орау жабдығы
11 параметр- Кесу жылдамдығы
- 50-120 м/мин
- Ең үлкен ені
- 1600 мм
- Пышақтар саны
- 21 дана
- Кесу әдісі
- Екі дөңгелек пышақ көмегімен
- Кескіш біліктің өлшемі
- Ф50
- Пышақтар диаметрі
- 105 мм
- Пышақтар материалы
- Болат және кремний SKG-11
- Жылдамдықты бақылау
- Электромагниттік жылдамдық бақылауы
- Кернеу
- 380 В
- Қуаты
- 3 кВт
- Өлшемі
- 2500x2200x1300 мм
Картон түтікше өндіру жабдығы
13 параметр- Жұмыс жылдамдығы
- 3-16 м/мин
- Беру әдісі
- Шынжыр арқылы автоматты беру
- Түтікше диаметрі
- 30-150 мм
- Түтікше қалыңдығы
- 1-8 мм
- Орау бастары
- 2 дана
- Жапсыру әдісі
- Автоматты түрде желім көмегімен
- Кесу әдісі
- Автоматты түрде бір пышақ көмегімен
- Өлшемі
- 2600x1700x1600 мм
- Картон қабаты
- 3-16 қабат
- Түтікше қалыңдығы
- 1-8 мм
- Басқару
- PLC басқару
- Кернеу
- 380 В
- Қуаты
- 7.5 кВт
Түтікшелерді қажетті өлшемге кесу жабдығы
6 параметр- Түтікше диаметрі
- 30-150 мм
- Түтікше ұзындығы
- 30-1200 мм
- Түтікше қалыңдығы
- 1-8 мм
- Пышақтар саны
- 5 дана
- Кесу тәсілі
- Жартылай автомат, педаль көмегімен
- Кернеу
- 1.5 кВт
Жинақтама
Жабдық құрамындағы түйіндер мен жинақтауыштар. Әрқайсысының сипаттамалары — жоғарыдағы бөлімде.
- 01
Үлкен орамнан шағын орамдарға кесу және орау жабдығы
11 параметр
- Кесу жылдамдығы: 50-120 м/мин
- Ең үлкен ені: 1600 мм
- 02
Картон түтікше өндіру жабдығы
13 параметр
- Жұмыс жылдамдығы: 3-16 м/мин
- Түтікше диаметрі: 30-150 мм
- 03
Түтікшелерді қажетті өлшемге кесу жабдығы
6 параметр
- Түтікше диаметрі: 30-150 мм
- Түтікше ұзындығы: 30-1200 мм
Қосымша бөліктер мен жабдықтар
3 позиция
- 1Шикізат беру бөлігі
- 2Желімге арналған резервуар
- 3Дайын өнімді жинау үстелі
Бейне
Жабдық жұмыс үстінде.
