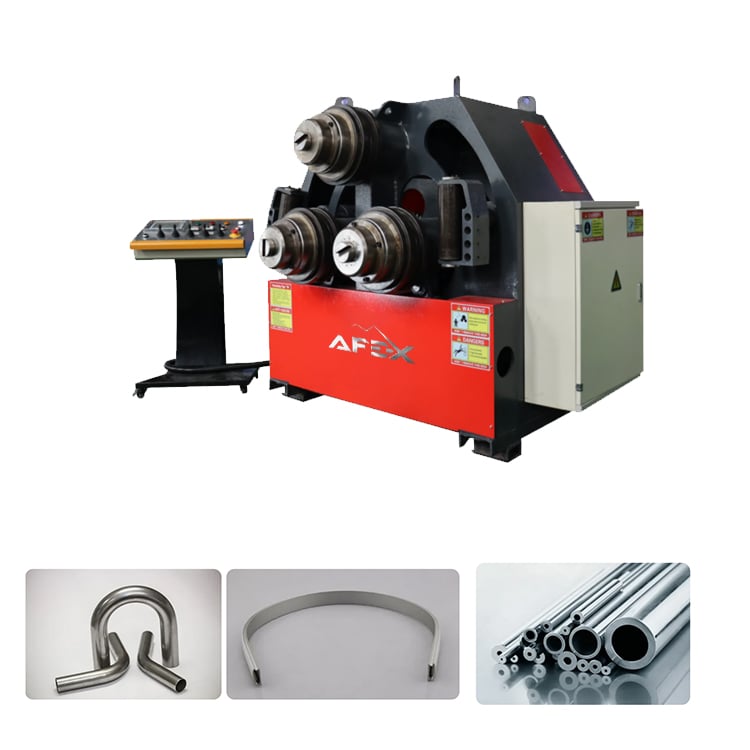

Ірі өлшемді профильдер мен құбырларды ию станогы

R24TY-100 гидравликалық профиль ию жабдығы — түрлі пішіндегі металл профильдерді, соның ішінде бұрыштық темірді, швеллерді, I-профильді, дөңгелек және шаршы құбырларды жоғары дәлдікпен әрі тиімді июге арналған заманауи технологиялық жабдық. Жабдық гидравликалық қысымның көмегімен жұмыс істейді және автоматты басқару жүйесімен жабдықталған. Өнеркәсіптік кәсіпорындарда, әсіресе мұнай-химия, кеме жасау, энергетика және машина жасау салаларында кеңінен қолданылады.

01

Жалпы көрсеткіштер

14 параметр

Модель

R24TY-100

Өндіруші ел

Қытай

Өнім түрі

Гидравликалық профиль ию жабдығы

Иілетін материал түрлері

Дөңгелек құбыр, шаршы құбыр, бұрыштық темір, швеллер, I/H-профиль

Ең жоғары жұмыс қысымы

19.5 МПа

Қозғалтқыш қуаты

7.5 кВт

Ию жылдамдығы

4 м/мин

Валик диаметрі

Ø100 мм

Ию валигінің материалы

42CrMo жоғары берік болат

Гидравликалық сорғы қуаты

5.5 кВт

Гидравликалық жүйе қысымы

19.5 МПа

Электрмен қоректендіру

380 В / 50 Гц / 3 фаза

Өлшемі (Ұ × Е × Б)

5700 × 3100 × 2500 мм

Жабдықтың салмағы

~6500 кг

02

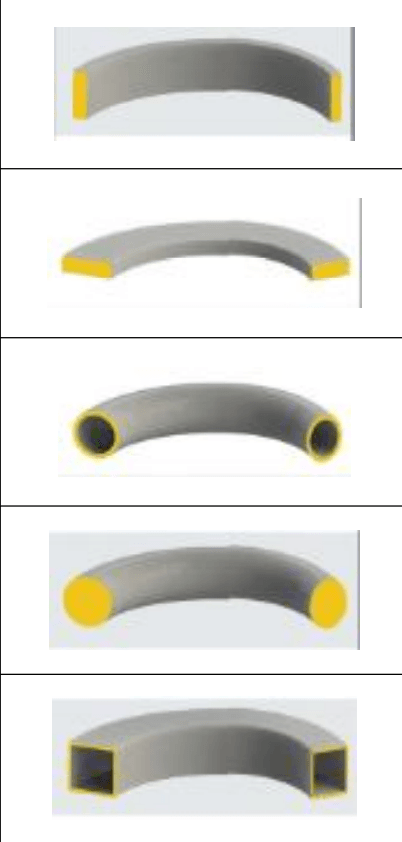

Ию өлшемдері

10 параметр

Ию радиусының ауқымы

≥4 × профиль биіктігі

Ию бағыты

Тік немесе көлденең

Құбырдың ең кіші диаметрі (дөңгелек)

Ø50 мм

Құбырдың ең үлкен диаметрі (дөңгелек)

Ø180 мм

Ең кіші шаршы құбыр

50 × 50 мм

Ең үлкен шаршы құбыр

150 × 150 мм

Ең кіші бұрыштық темір

50 × 5 мм

Ең үлкен бұрыштық темір

150 × 15 мм

Ең кіші швеллер

80 × 40 мм

Ең үлкен швеллер

160 × 60 мм

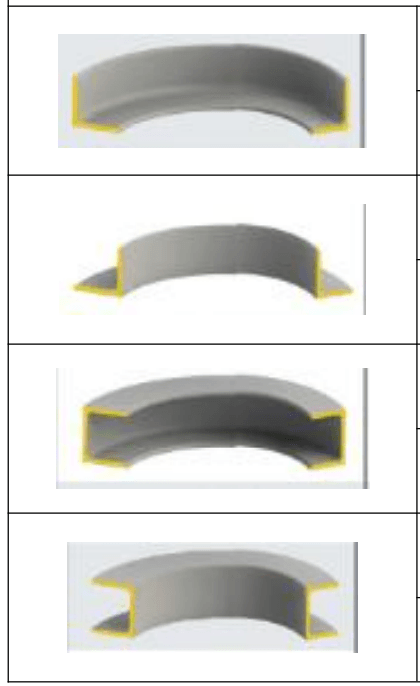

Иілетін өнім түрлері
