Арнайы мақсаттағы техникаТауар коды: 618a505323e410359700d80f

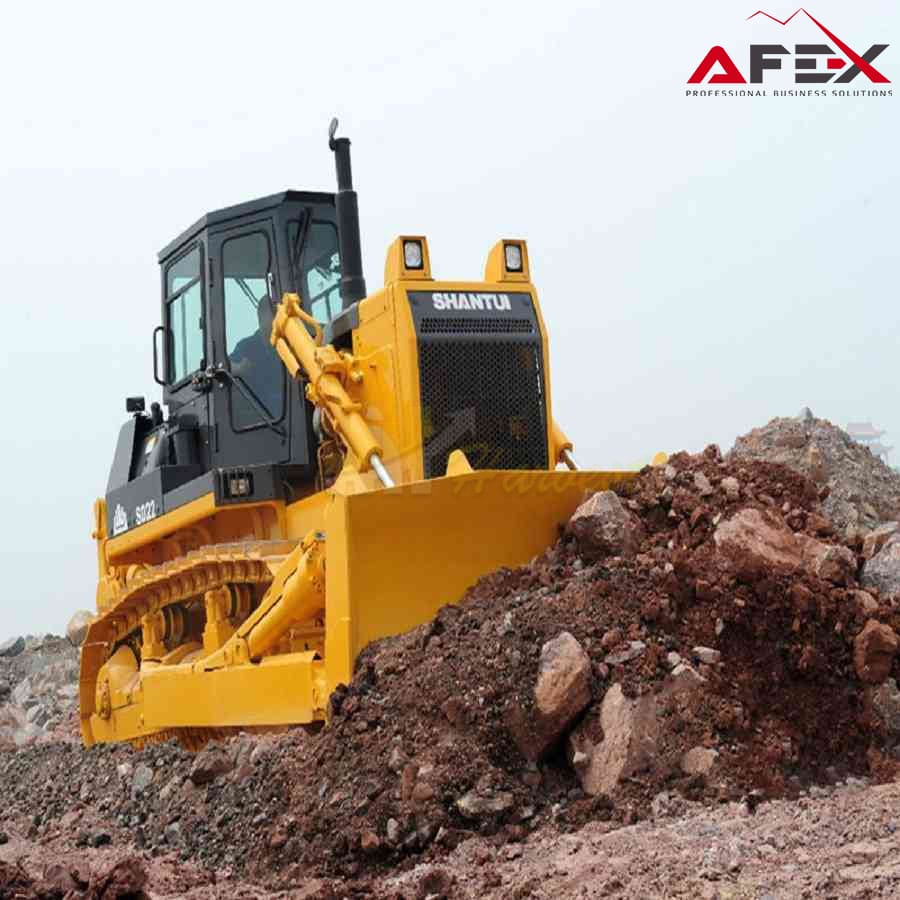

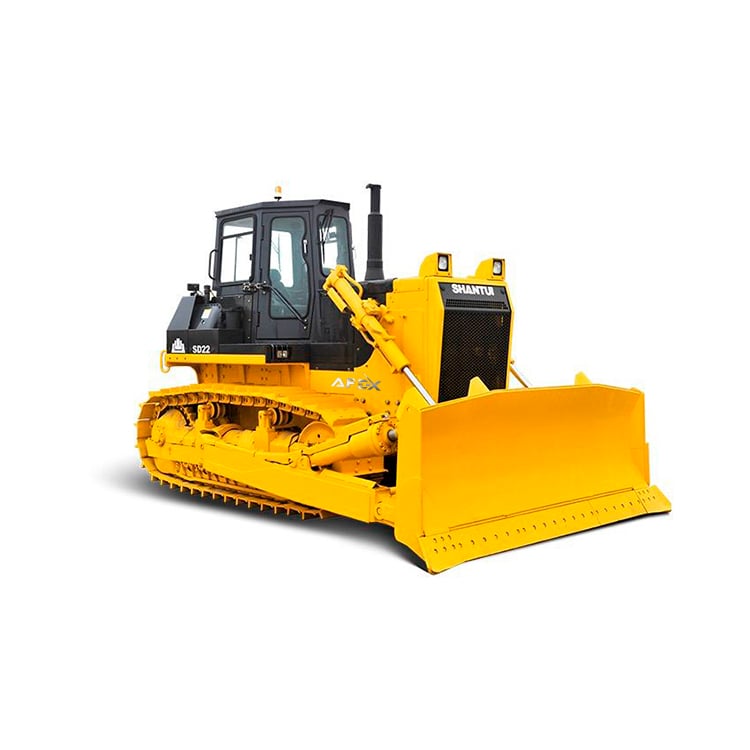

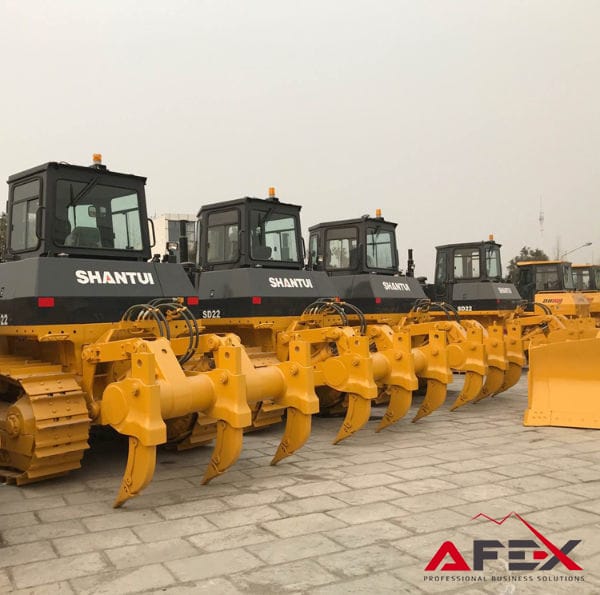

Бульдозер Shantui SD22

SD22 бульдозері алты қырлы амортизацияланған кабинамен жабдықталған, оның дизайны әдемі, шолуы кең және жұмыс істеуге ыңғайлы, сондай-ақ…

Жеке ұсыныс

Номиналды қуат· Қозғалтқыш: 165 кВт
Ең аз клиренс: 405 мм · 405 мм · 405 мм
Жұмыс цилиндрінің диаметрі· Гидравликалық жүйесі: 120 мм*2
Бұрылыстың ең кіші радиусы: 3.3 м · 3.3 м · 3.3 м
Өрге көтерілу қабілеті: 30 · 30 · 30
Цилиндрлер саны· Қозғалтқыш: 6-139.7x152.4 мм

ЖеткізуШарт бойынша
МонтажБіздің мамандар орындайды
КепілдікӨндіруші кепілдігі
Техникалық қолдауШарт бойынша

Жабдық туралы

SD22 бульдозері алты қырлы амортизацияланған кабинамен жабдықталған, оның дизайны әдемі, шолуы кең және жұмыс істеуге ыңғайлы, сондай-ақ жоғары қуатты қозғалтқышы бар.

SD 22 бульдозері гидравликалық басқару технологиясына, алға жылжуға қарсы рамаға және жетілдірілген құрылымға ие. Жетілдірілген гидравликалық жетек жүйесімен жабдықталған, сенімді сапаны, ыңғайлы әрі икемді жұмысты қамтамасыз етеді. SD22 Shantui патенттелген орталықтандырылған майлау технологиясын, орталықтандырылған қысымды өлшеуді және шынжыр табанды автоматты тартуды, сондай-ақ GPS спутниктік позициялау жүйесін пайдаланады. Түзу қиғаш, бұрыштық, жартылай U тәрізді әртүрлі үйінділер, бір/үш тісті қопсытқыштар және механикалық бұрандалар сияқты SD22 әртүрлі мүмкіндіктерге ие, бұл оған жер қазу жобаларына бейімделуге және жұмыс істеуге мүмкіндік береді.

Жалпы көрсеткіштер

5 параметр

Үйінді түрлері: Түзу қиғаш · Бұрыштық · Жартылай U
Ең аз клиренс: 405 мм · 405 мм · 405 мм
Жерге түсетін қысым: 0.077 МПа · 0.077 МПа · 0.078 МПа
Бұрылыстың ең кіші радиусы: 3.3 м · 3.3 м · 3.3 м
Өрге көтерілу қабілеті: 30 · 30 · 30

SD22 бульдозерінің қозғалтқышы CUMMINS, жұмыс салмағы 24 тонна, қозғалтқыш қуаты 162 кВт.

Қозғалтқыш

5 параметр

Түрі: Cummins NT855-C280S10, сумен салқындату жүйесі, 4 тактілі, турбокомпрессорлы дизель
Номиналды қуат: 165 кВт
Цилиндрлер саны: 6-139.7x152.4 мм
Жұмыс көлемі: 14.01 л
Отынның ең аз шығыны: 205 г/кВт*сағ

Трансмиссия жүйесі

6 параметр

Гидротрансформатор: 3 элементті, 1 сатылы, 1 фазалы
Беріліс қорабы: Планетарлық беріліс, көп дискілі ілініс, гидравликалық қосылатын, мәжбүрлі майлау
Басты беріліс: Спиральді конустық беріліс, сатылы майлау, жылдамдықты бір сатылы төмендету
Бұрылыс муфтасы: Ылғалды, көп дискілі, серіппелі, гидравликамен ажыратылатын, гидравликалық басқару
Қол тежегіші: Тікелей гидравликалық өзара байланыс
Соңғы беріліс: Тісті берілістің 2 сатылы жылдамдық төмендетуі, сатылы майлау

4-түйін

3 параметр

Беріліс: Бірінші · Екінші · Үшінші
Алға: 0-3.6 км/сағ · 0-6.5 км/сағ · 0-11.2 км/сағ
Артқа: 0-4.3 км/сағ · 0-7.7 км/сағ · 0-13.2 км/сағ

Жүріс бөлігі

5 параметр

Ұстаушы роликтер: Әр жағынан 2 дана
Тірек роликтері: Әр жағынан 6 дана
Шынжыр табан түрі: Құрастырмалы, бір қырлы
Шынжыр табан ені: 560 мм
Биіктігі: 216 мм

Гидравликалық жүйесі

4 параметр

Ең жоғары қысым: 14 МПа
Сорғы түрі: Тісті сорғы
Шығыны: 262 л/мин
Жұмыс цилиндрінің диаметрі: 120 мм*2

Бульдозер үйіндісі – бульдозердің алдыңғы бөлігіндегі ауыр металл пластина, ол заттарды, құмды, топырақты, қалдықтарды (қатты қалдықтар), кейде қарды және т.б. итеру үшін қолданылады. Нақты жобаңызға қарай таңдауға болатын бульдозердің әртүрлі түрлері бар. Сіз жұмыс істейтін жердің түрі, жобаңыздың түрі және басқа критерийлер бульдозерді таңдау кезінде ескерілуі тиіс негізгі факторлар болып табылады. Машинаны дұрыс таңдау жобаңыздың тиімділігі мен қауіпсіздігі үшін де шешуші мәнге ие.

Үйінді

8 параметр

Үйінді түрі: Түзу қиғаш · Бұрыштық · Жартылай U
Үйінді сыйымдылығы: 6.4 м3 · 4.7 м3 · 7.5 м3
Өнімділігі: 330 м3/сағ · 245 м3/сағ · 365 м3/сағ
Үйінді ені: 3725 мм · 4365 мм · 3725 мм
Үйінді биіктігі: 1315 мм · 1055 мм · 1374 мм
Жерге ең үлкен ену тереңдігі: 538 мм · 535 мм · 540 мм
Ең үлкен қиғаштықты реттеу: >735 мм · >500 мм · >755 мм
Үйінді салмағы: 2830 кг · 3254 кг · 3419 кг

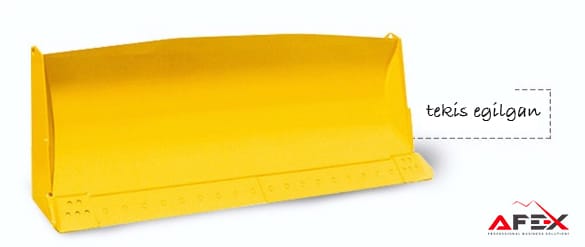

Түзу қиғаш үйінді

Бұл үйіндінің ең қысқа түрі және оның бүйір иілімдері немесе бүйір қанаттары жоқ. S-үйінділер көбінесе гидравликалық цилиндрмен жабдықталады, бұл оны күштірек еңкейтуге мүмкіндік береді. Түзу пішінінің арқасында мұндай үйінділер ауыр жүктерді тасымалдауға мүмкіндік бермейді. Ол тегістеу, арық қазу және беткі қабатты сыдыру сияқты жұмыстарға ең жақсы сәйкес келеді.

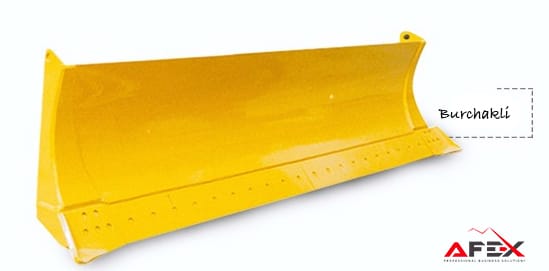

Бұрыштық үйінді

Мұндай үйінділер бульдозер панелінің ортасына қосылады. Оның орналасуы қалдықтарды бүйір жаққа жылжыту үшін пайдалы, өйткені ол солға немесе оңға шамамен 30 градусқа бұрыла алады. Сондықтан бұрыштық үйінді екі жақты үйінді болып саналады. Есте сақтаңыз, бұл үйіндіден жүк төгілуі мүмкін, өйткені оның бүйір қанаттары жоқ. Бұл жұмсақ және орташа тығыздықтағы топырақ, қар және қиыршық тасты қамтитын жобалар үшін тамаша таңдау. Бұрыштық үйінділер үшін ең қолайлы жұмыстарға кері толтыру, пішін беру, беткі қабатты сыдыру және арық қазу жатады.

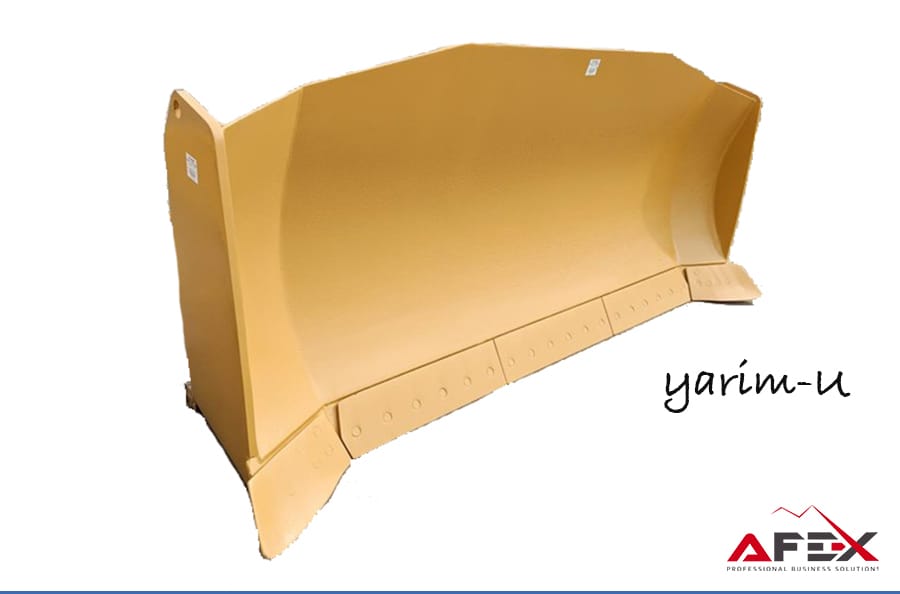

Жартылай U (S-U) үйінді

Бұл үйінді S-үйінді мен U-үйіндінің қасиеттерін біріктіріп, оған күштірек ену қабілетін және жалпы әмбебаптықты қамтамасыз етеді. Ол қарапайым U-үйіндіге қарағанда тарырақ, иілісі азырақ және бүйір қанаттары кішірек. Бұл дизайн топырақты алыс қашықтыққа итеру үшін тамаша етеді. Бұл үйінді үйіндінің төменгі артқы бөлігіне бұрыштық тұрақтандырғыштар мен бір немесе екі гидравликалық цилиндр арқылы бекітіледі. Ол жұмсақ және орташа тығыздықтағы құм мен топырақты итеру үшін жақсырақ. SU үйіндісі үшін ең қолайлы жұмыстарға үйінді жасау, ауыр материалды тасымалдау, кері толтыру және төгу жатады.

Қопсытқыш

6 параметр

3 тісті қопсытқыштың ең үлкен қазу тереңдігі: 666 мм
3 тісті қопсытқыштың жерден ең үлкен көтерілуі: 555 мм
3 тісті қопсытқыштың салмағы: 2495 кг
1 тісті қопсытқыштың ең үлкен қазу тереңдігі: 695 мм
1 тісті қопсытқыштың жерден ең үлкен көтерілуі: 515 мм
1 тісті қопсытқыштың салмағы: 2453 кг

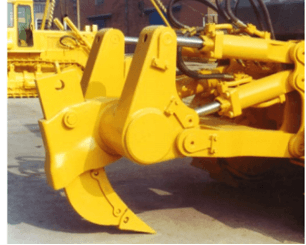

Бір тісті қопсытқыш

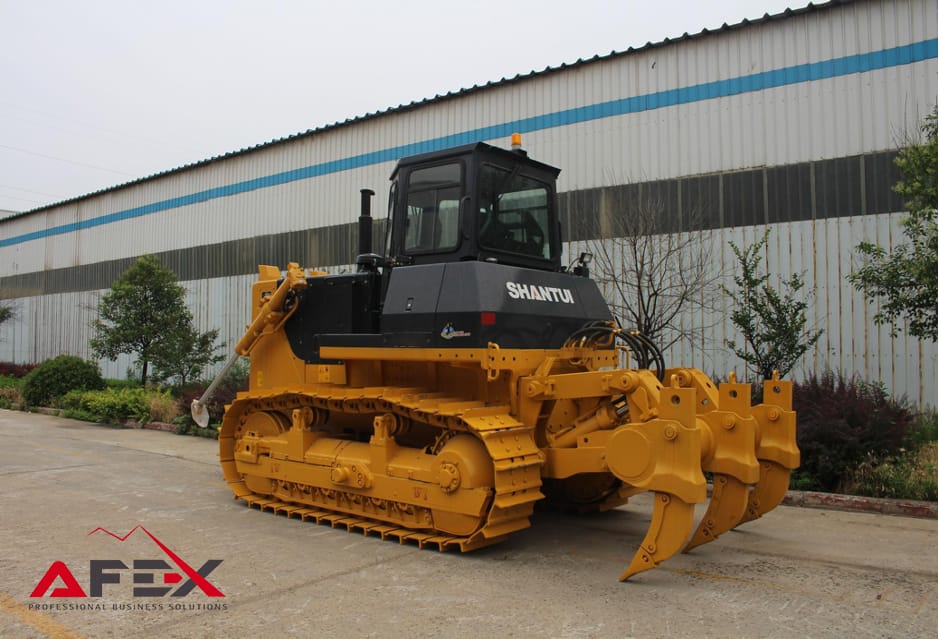

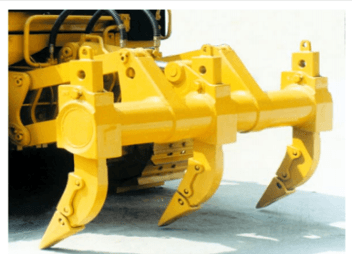

Үш тісті қопсытқыш
