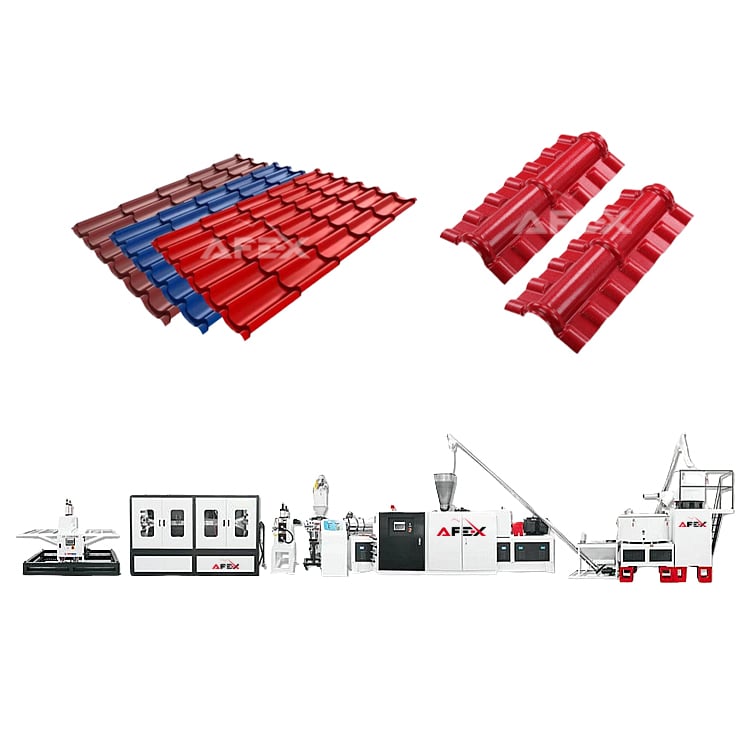

2 қабатты ПВХ пластик шатыр черепицасын өндіру желісі

Негізгі сипаттамалар

• Қойма / шеберхана

  Желі өлшемі: 25 м (ұзындық) × 3,5 м (ені) × 3,5 м (биіктік). Іргетастарды салу, құрылыс жұмыстары, жер жұмыстары және қабырға жұмыстары. Крандарды, жүк тиегіштерді немесе басқа жүк көтеру жабдықтарын ұсыну; орнатуға арналған материалдар мен құралдар.

• Сым/кабель/су шлангісі

  Электрмен қоректендіру көзінен осы өндіріс желісінің басқару кабинасына дейінгі сымдар/кабельдер. Басқару кабинетінен әр машинаға дейінгі барлық электр кабельдері. Су шлангісі: машиналар мен бассейндерге су жеткізу.

• Салқындату суы

  Фосфор, күкірт, темір және т.б. сияқты ерітілген немесе қалқыма минералдарсыз. Кіріс температурасы T1: макс. 15°C; Шығыс температурасы T2: T2=T1+5°C; Кермектілігі: 5-8 odH; Кері ағын: қысымсыз

Жабдық туралы

1-Жоба туралы

Шикізат: ПВХ ұнтағы, CaCO3, CPE, PE-WAX, стеарин қышқылы, күрделі тұрақтандырғыш, ACR, керосин, ASA материалы Соңғы өнім сипаттамасы: Ені: 1040 мм; Қалыңдығы: әдетте 2,0-3,5 мм Өндірістік қуаты: 300-350 кг/сағ Орталық биіктік: 1000-1050 мм

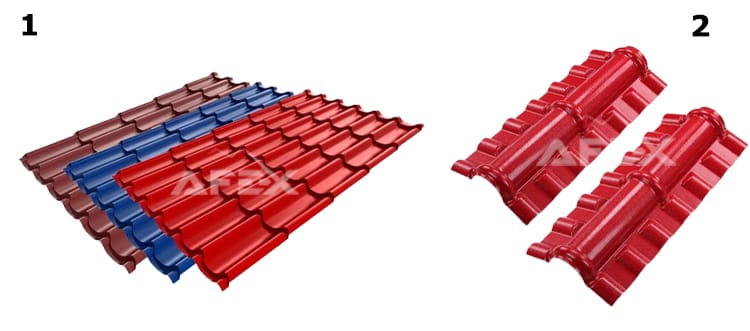

2-Соңғы өнімнің суреті

1. Шатырға арналған пластик ПВХ+ASA панелі
2. Шатыр жотасын жабу аксессуары

01

3-Жұмысқа арналған жағдайлар сипаттамасы (тапсырыс беруші қамтамасыз етеді)

6 параметр

Қойма / шеберхана

Желі өлшемі: 25 м (ұзындық) × 3,5 м (ені) × 3,5 м (биіктік). Іргетастарды салу, құрылыс жұмыстары, жер жұмыстары және қабырға жұмыстары. Крандарды, жүк тиегіштерді немесе басқа жүк көтеру жабдықтарын ұсыну; орнатуға арналған материалдар мен құралдар.

Температура / ылғалдылық

0-35°C/≤95%

Қуат көзі

3 фазалы, 380 В, 50 Гц

Сым/кабель/су шлангісі

Электрмен қоректендіру көзінен осы өндіріс желісінің басқару кабинасына дейінгі сымдар/кабельдер. Басқару кабинетінен әр машинаға дейінгі барлық электр кабельдері. Су шлангісі: машиналар мен бассейндерге су жеткізу.

Салқындату суы

Фосфор, күкірт, темір және т.б. сияқты ерітілген немесе қалқыма минералдарсыз. Кіріс температурасы T1: макс. 15°C; Шығыс температурасы T2: T2=T1+5°C; Кермектілігі: 5-8 odH; Кері ағын: қысымсыз

Компрессор

7.5 кВт (0.6-0.8 МПа)

4-Энергия тұтыну

Трансформатор: 250 кВт-тан жоғары Салқындату суы: ≤20°C, ≥0,3 МПа, 5-6 тонна/сағ Сығылған ауа: 0.3 м3/мин, >0.6 МПа Қызметкерлер саны: ауысымына 3-5 адам (24 сағатта 2 ауысым қажет)

5-Желі құрамындағы жабдықтар

Шнекті тиегіш SJZ 80/156 конустық екі шнекті экструдер Қалып бөлігі Өрнек басатын білік Температураны бақылау контроллері Пішін беру жабдығы PLC басқаруы бар кесу жабдығы Жинау үстелі Шынжырлы конвейерлі пеш Шатыр жотасын жабуға арналған аксессуарды қалыптау жабдығы Шатыр жотасын жабуға арналған аксессуар қалыптары Шнекті тиегіш (миксерге арналған) Арнайы миксер

6-Жабдықтардың техникалық сипаттамалары

02

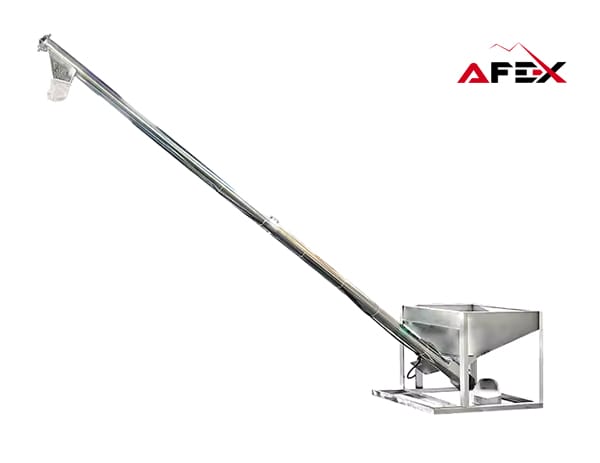

Шнекті тиегіш

5 параметр

Номиналды беру өнімділігі

500 кг/сағ

Кернеу

380 В

Қозғалтқыш қуаты

2.2 кВт

Құбыр диаметрі

φ 102 мм

Материалы

SUS 304

03

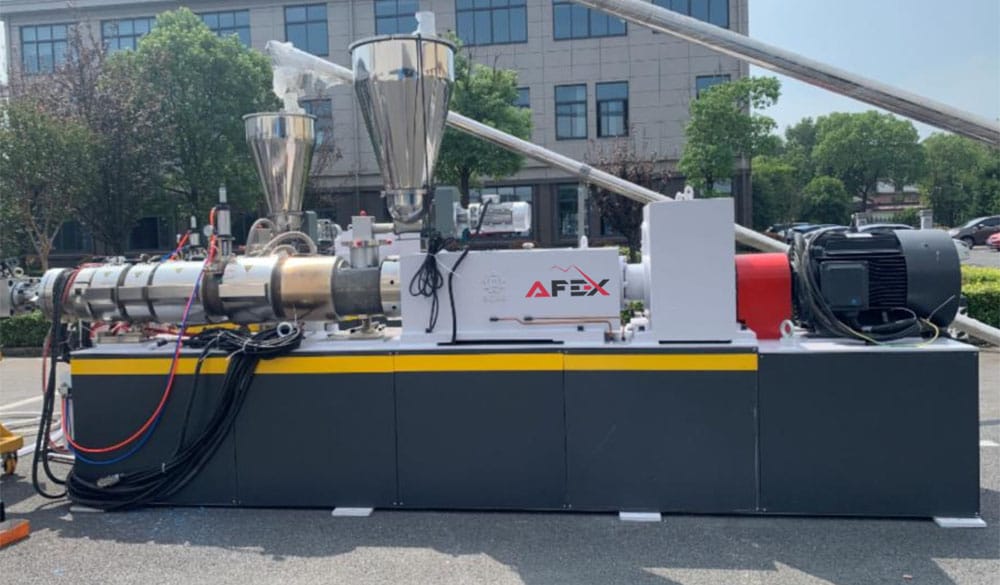

Шнек

25 параметр

Диаметрі

Конус диаметрі 80/156 мм

Саны

2 жинақ

Тор пішіні

конустық тор

Айналу жылдамдығы

1-36,9 айн/мин

Шнектің айналу бағыты

сағат тіліне қарсы бағытта сыртқа

Ерекшеліктері

38CrMoAlA шыңдау, азоттау, бетті қатайтып өңдеу, HV950 және одан жоғары қаттылық, тозуға өте төзімді;

Қыздыру әдісі

құйма алюминий кедергілі қыздыру сақинасы

Қыздыру аймақтары

5 аймақ

Қыздыру қуаты

24 кВт

Температура ауқымы

50-300 °C

Салқындату қуаты мен аймақтары

0.37 кВт × 4 жинақ

Салқындату әдісі

температураны өлшеу құрылғысы, желдеткішпен салқындату

Ерекшеліктері

Цилиндр қос қорытпа материалынан жасалады, қаттылыққа өңделеді, цементацияланады, қаттылығы HV950-ге дейін. Ішкі беті қатты хроммен қапталған және жылтыратылған.

Қозғалтқыш қуаты

75 кВт

Жұмыс әдісі

айнымалы ток қозғалтқышы, серпімді муфталы қосылыс

Редуктор

DELIN беріліс қорабы

Негізгі жетек қозғалтқышының жылдамдықты реттеу режимі

Жиілікті басқару

Ерекшеліктері

Беріліс қорабы созылғыш шойын мен 20CrMnTi-ден азоттау, тістерді ажарлау және басқа процестер арқылы жасалады.

Жұмыс әдісі

Екі шнекті беру, автоматты және мөлшерленген

Айналу жылдамдығы

0-63 айн/мин

Қозғалтқыш қуаты

1,5 кВт

Ерекшеліктері

Беру құрылғысы тот баспайтын болаттан жасалған және біркелкі әрі дәл мөлшерлеп беруде бір шнекті беру құрылғысына қарағанда жақсырақ жұмыс істейді.

Контактор

Schneider

Ажыратқыш

CHINT

Инвертор

ABB

04

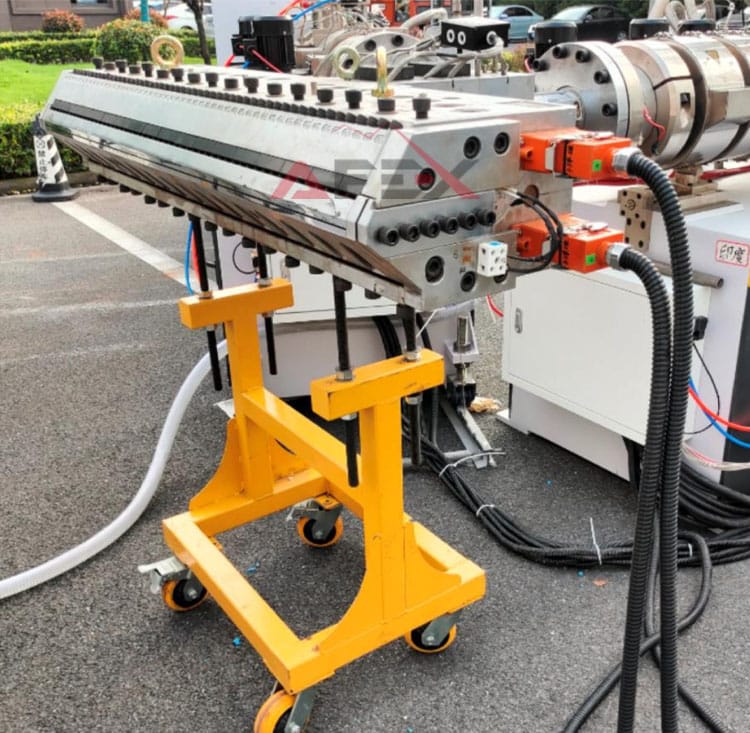

Қалып бөлігі

7 параметр

Қалып түрі

Бір жазық

Материалы

5CrNiMo болаттан жасалған, қыздырылатын, беті жылтыратылған, іші мен сырты электролиттік өңделген, қалып басы бетінің хром қабатының қалыңдығы: 0,04-0,05 мм.

Қыздыру түрі

Қыздыру өзекшесі арқылы, сымдар жабық күйде

Тиімді ені

1300 мм

Реттеу ауқымы

1-4 мм

Қыздыру аймақтары

7 аймақ

Қыздыру қуаты

3.5 кВт-тан x 7 аймақ

05

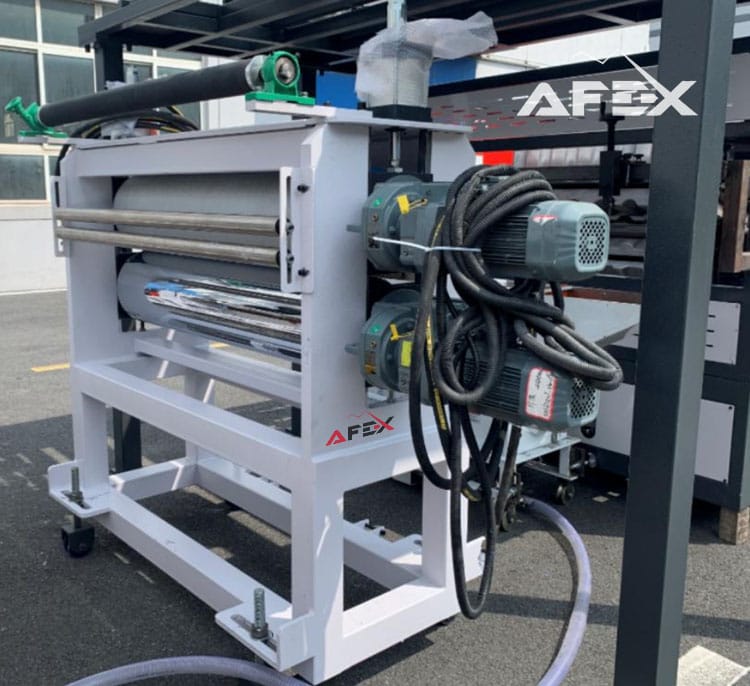

Өрнек басатын білік

4 параметр

Жұмыс жылдамдығы

1-5 метр/мин

Басқару қозғалтқышы

1.5 кВт x 2 жинақ

Ролик (білік) өлшемі

φ295 мм×1300 мм

Басқару жүйесі

ABB инверторы

06

Температураны бақылау контроллері (білікке арналған)

4 параметр

Түрі

Маймен қыздыратын

Жоғары температуралы сорғы

0,75 кВт x 2

Электр қыздырғыш қуаты

≥ 9 кВт x 2

Электромагниттік клапан

Танымал сапалы бренд

07

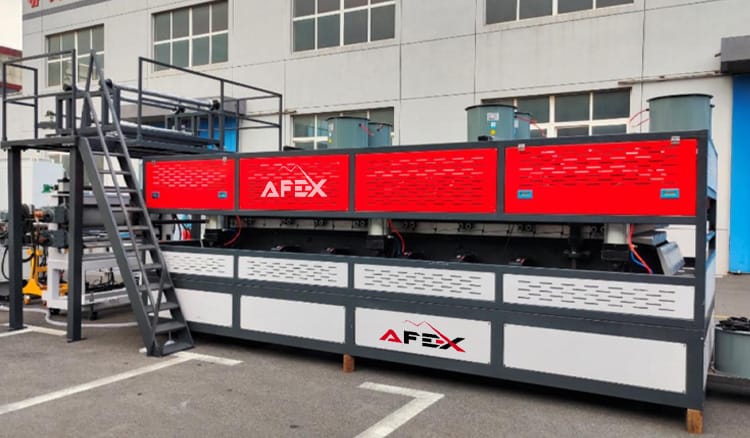

Пішін беру жабдығы

10 параметр

Модульдер саны

әдетте 64 дана (32 жұп)

Материалдар

алюминий қорытпасы

Экструзия желісінің жылдамдығы

0-3 м/мин

Ең үлкен тарту күші

50 кН

Жетек қозғалтқышының қуаты

2,2 кВт

Салқындату режимі

Желдеткішпен салқындату, 0,55 кВт x8 жинақ

Сыртқы қосылатын газ көзінің шығыс мөлшері

0,67 м3/мин

Шығыс қысымы

0,7 МПа

Алға және артқа жылжу аралығы

± 750 мм

Жылжытқыш қозғалтқыш қуаты

0,37 кВт

08

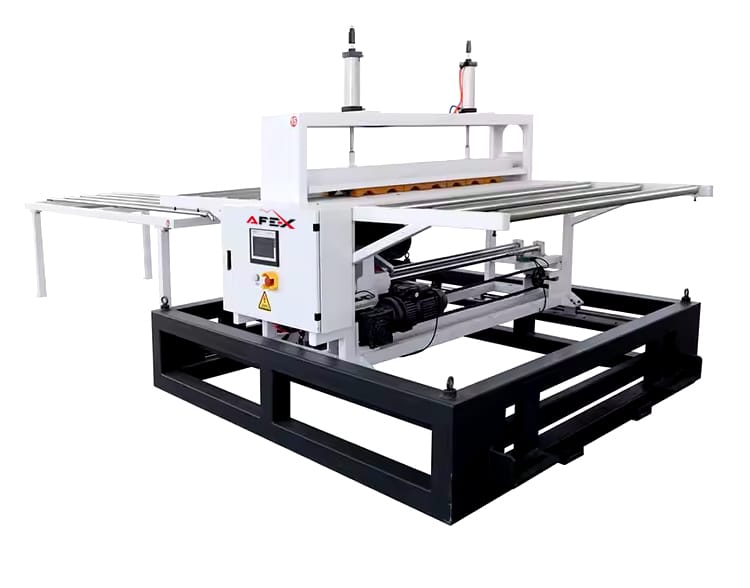

PLC басқаруы бар кесу жабдығы және жинау үстелі

2 параметр

Кесу түрі

Аралы

Қозғалтқыш қуаты

2,2 кВт

09

Жинау үстелі

2 параметр

Материалы

Тот баспайтын металл

Ұзындығы

3000 мм

10

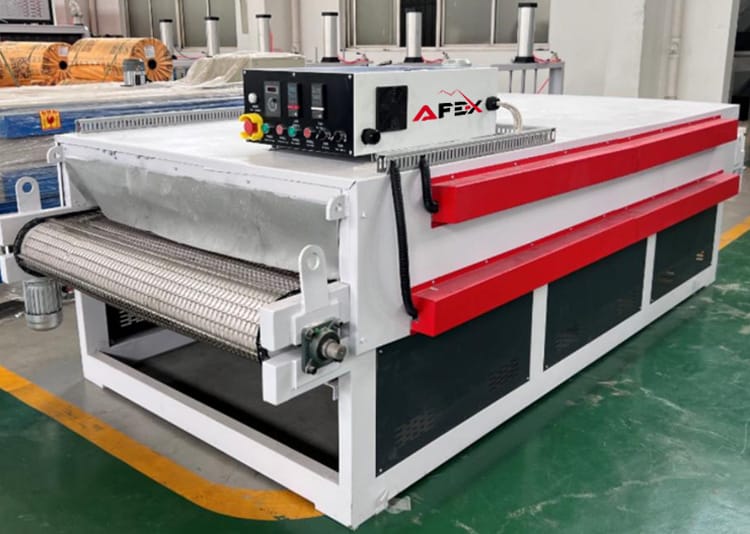

Шынжырлы конвейерлі пеш

5 параметр

Пеш ұзындығы

3500 мм

Пеш ені

1700 мм

Қыздыру қуаты

26 кВт

Конвейер қуаты

0.75 кВт

Өнімділігі

500 дана / 8 сағат ішінде

11

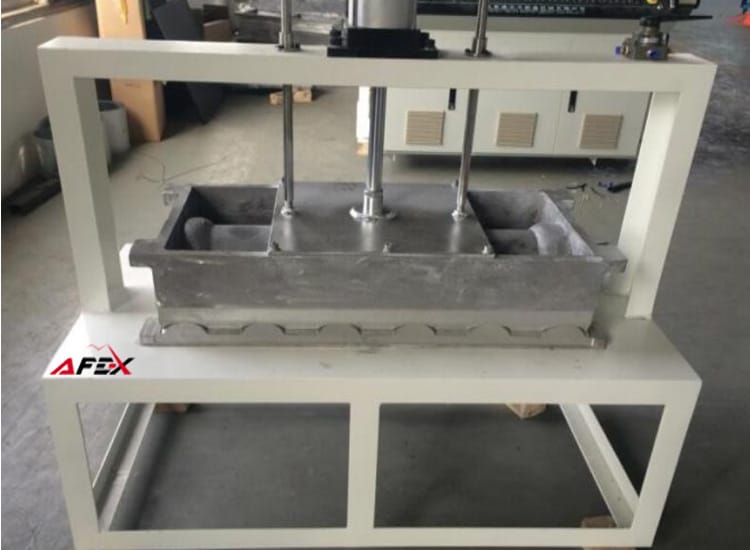

Шатыр жотасын жабуға арналған аксессуарды қалыптау жабдығы

3 параметр

Басқару

Цилиндр көмегімен жоғары және төмен басқару

Қалып материалы

алюминий қорытпасы

Қалыптар

Плиткалардың 4 түріне арналған

Бұл жабдық жартылай автомат болып табылады, ПВХ парақтарынан әртүрлі пішіндегі өнім шығаруға болады.

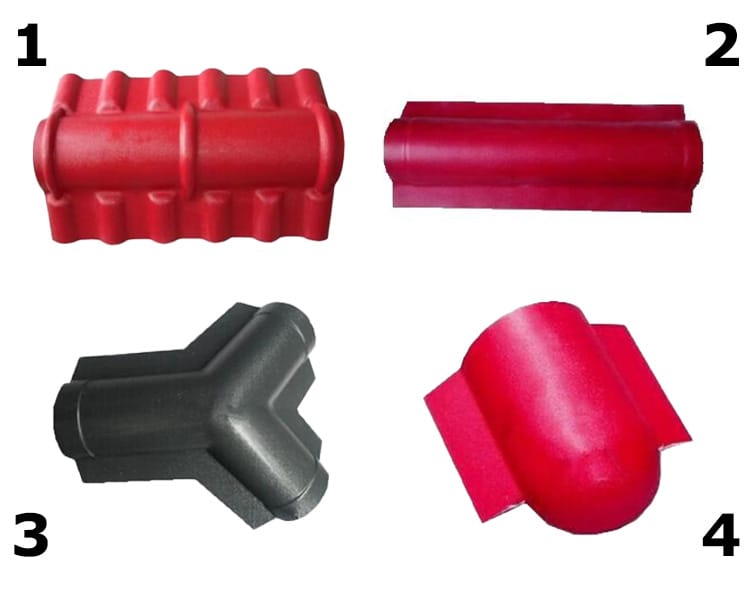

Шатыр жотасын жабуға арналған аксессуар қалыптары

1. Шатыр жотасын жабу аксессуары
2. Екі жақтың қосылу бұрышының аксессуары
3. Үш жақтың қосылу бұрышының аксессуары
4. Шатырдың төменгі бөлігіне арналған аксессуар

12

Шнекті тиегіш (миксерге арналған)

5 параметр

Номиналды беру өнімділігі

500 кг/сағ

Кернеу

380 В

Қозғалтқыш қуаты

2.2 кВт

Құбыр диаметрі

φ 102 мм

Материалы

SUS 304

13

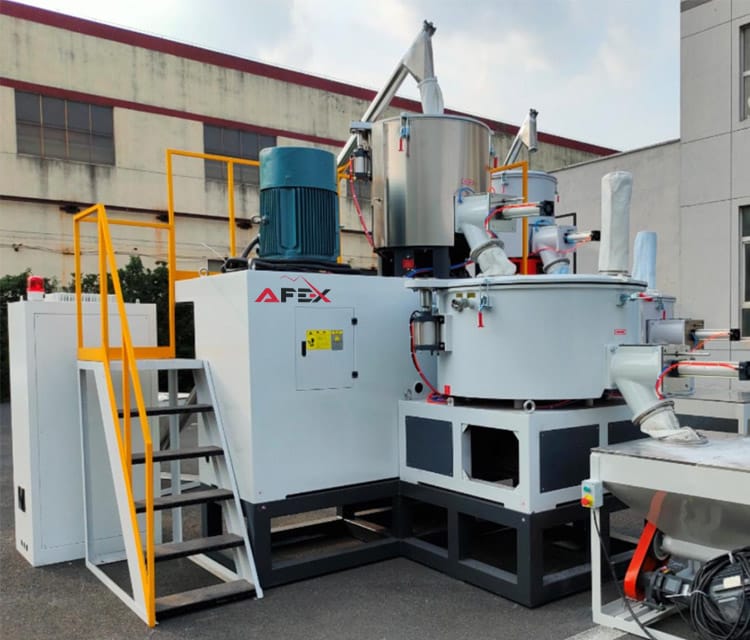

Ыстық миксер

11 параметр

Жалпы көлемі

500 л

Пайдалы көлемі

330 л

Араластыру уақыты

8-10 минут

Өндіріс көлемі

500-750 л

Жалпы көлемі

1000 л

Пайдалы көлемі

500 л

Араластыру уақыты

8-10 минут

Өндіріс көлемі

500-750 л

Салқындату түрі

Суық су көмегімен

Ыстық миксер қозғалтқышы

75 кВт

Суық миксер қозғалтқышы

15 кВт
