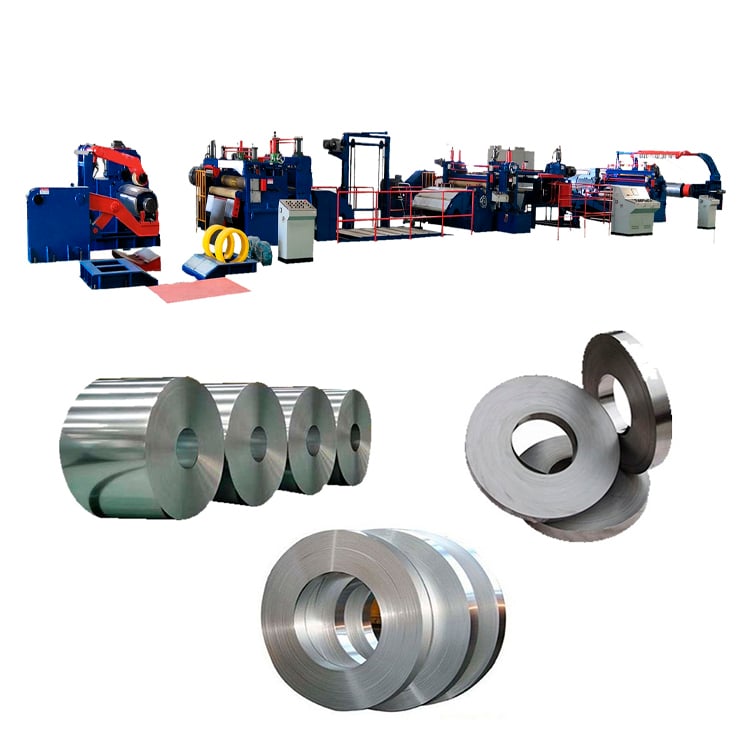

全自动金属纵剪分条生产线

按尺寸分切的金属带材广泛应用于汽车制造、家电、包装、建材及金属加工行业。 在乌兹别克斯坦，金属带材是工业中广泛使用的产品之一，主要用于配件、吊件、石膏板龙骨、管材、型材等领域。 该产品不仅可以满足乌兹别克斯坦国内市场的需求，还可以出口到周边国家；安装这套设备后，您还可以作为供应商，将自用之外的多余产品供应给其他企业。 您可以从“AFEX GROUP”获取有关这些设备的更多详细信息。我们将为您提供有保修的设备交货及安装服务，并借助专业工艺师，全力协助您生产出高品质的产品！

所需原料：

宽度不超过1600mm、厚度0.5-3mm的金属卷材。 金属的厚度各不相同，例如生产石膏板龙骨时，使用硬度和厚度都不太高的金属带材；而生产管材和型材时，宜使用硬度和厚度较高的金属带材。在设备加工金属的过程中，硬度越高，断裂的可能性就越大。

所需场地：

生产所需的整条生产线的全部设备225可布置在（25×9）平方米的场地内。此外，还应具备原料存放区以及货车进出通道。厂房层高至少应在6米以上，厂房上部需配备起重设备（电动葫芦）。

所需配套条件：

工业场所的基础设施必须具备电力供应。 •生产线电功率——150kW/380V，50Hz。 •所需变压器——200kW/380V、50Hz以上。

生产线设备组成：

• 上卷装置 • 开卷机 • 校平机 • 侧导向装置 • 纵剪分条机 • 废边卷取装置（两侧） • 活套装置 • 分离张紧装置 • 收卷机 • 收卷机卸卷装置 • 液压系统 • 气动系统 • 电控系统 生产工序可参见下图。 下面借助设备图片，为您介绍全自动金属分条生产线的工作原理。

金属开卷机

借助上卷装置将金属卷材装到本设备上。设备适用内径Φ508的卷材，如内径较大，则通过橡胶垫块安装。液压缸胀缩范围：Φ460-Φ510mm，采用气压制动系统，最大卷宽1600mm。

校平

在按尺寸分切之前，需要通过辊轮将金属卷材校平。

精密纵剪分条机

分切刀盘直径Φ180，可在1600mm宽度范围内安装刀盘。分切速度≤80m/min。分切0.3-1.0mm厚的材料时可分25条，分切1.0-1.9mm时可分15条，分切2-3mm时可分8条。

废边卷取装置

在分切过程中，除按所需尺寸分切的金属带材外，设备还会将卷材两侧多余的废边卷取起来，以免影响设备运行。

带材张紧装置

该设备将带材分离并张紧，使分条机中的分切更加顺畅。该设备（活套）需要深3米、宽2米、长3米的空间，带材在进入下一工序时形成活套。

带材收卷

经过活套的成品金属带材呈环形，被均匀地卷取。成品通过卸卷装置从收卷机上卸下。

电控柜

配有电气控制柜和两个操作台，设备通过PLC系统控制。 压力：16MPa 功率：7.5kW-4台 油箱容积：450L
