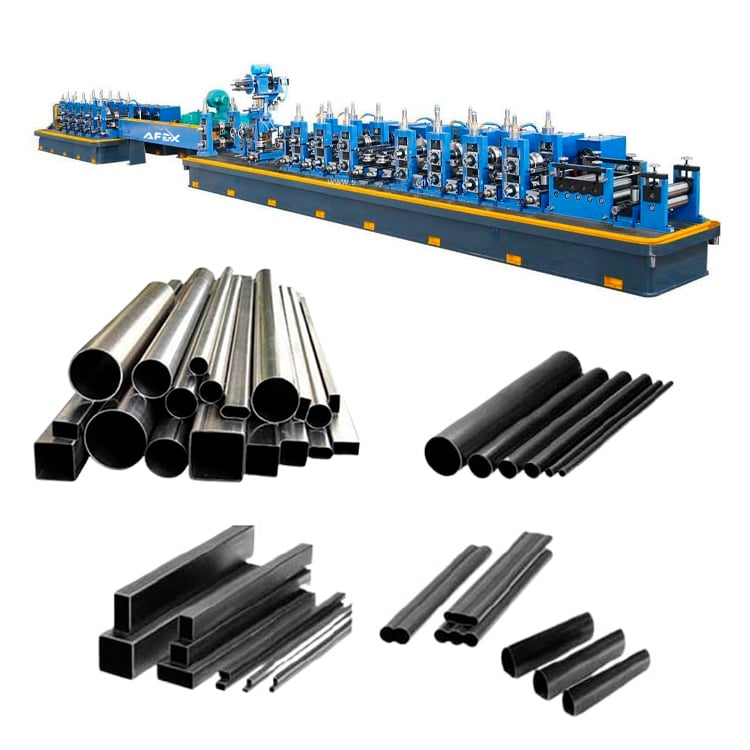

金属焊管及型材生产线

“AFEX GROUP”将继续为客户详细介绍高收益的商业项目和技术！敬请继续关注我们！ 如今，成型管材和型材广泛应用于汽车制造、建筑、冶金、燃气管道、温室大棚、桌椅、门、轻型结构等众多领域。成型管材的生产已成为极具发展前景的商业方向。当然，产品买家不仅有大型企业，钢材市场和个人也是批发采购商。并非每个地区都有生产此类产品的工厂或车间，那么为何不利用这一市场空白，创办自己的生产企业呢？

要开展这项业务，您可以从“AFEX GROUP”购买设备。“AFEX GROUP”为客户提供带保修的设备交货和安装服务，并由专业工艺人员协助您生产高品质产品。 借助我们提供的技术，您可以生产以下类型的产品。

所需原料：

宽度60-240mm、厚度0.5-3mm的钢带卷。

所需场地：

生产线全部设备可安装在320平方米（40x8米）的场地内。此外，还需设有原料存放区和货车进出通道。厂房层高须在6米以上，厂房上部须配备起重设备（电动葫芦）。

所需配套：

工业场地基础设施须配备供电和供水。 •生产线功率-400kW/380V，50/60Hz。 •所需变压器-500kW/380V，50/60Hz以上。

生产工序：

金属焊管生产线：首先将规定尺寸的钢带卷装上设备。钢带被成型为圆管，并采用专用高频电阻焊进行焊接，随后经打磨和水冷。制成的圆管可作为成品下线，也可自动送往下一台设备成型为方管。整个过程自动连续进行。随后在切断设备上按规定尺寸切断。成品通过专用输送机送至指定位置。生产线所有设备均通过控制面板进行控制。 本生产线的总报价仅针对一种规格产品的生产。为其他规格单独购买生产线可提高生产效率。如果您希望使用一条生产线生产多种规格的产品，请了解以下各规格成型辊的价格！

生产线组成设备及装置。

•开卷机 •钢带剪切机 •立式储料器 •成型机 •焊接 •打磨装置。 •冷却 •成型 •定尺切断设备 •专用输送机 开卷机用于为生产线供应原料。设备为悬臂式，可气动胀缩，通过气动制动保持钢卷张紧。

01

开卷机

6 项参数

送料方式

双头

钢带宽度

最大240mm

钢卷外径

Φ1600mm

钢卷内径

Φ350-Φ50mm

芯轴直径

1000mm

承重能力

最大2吨

为保证生产线连续运行，该设备用于将前一卷钢带的尾部与后一卷的头部进行剪切和焊接准备。

02

钢带剪切机

3 项参数

工作方式

机械剪切

钢带厚度

最大3.0mm

剪切宽度

<240mm

起到储存和输送钢带的作用，以便向成型机连续供料。该装置确保原料能够自由、轻松地被成型设备牵引。

03

立式储料器

5 项参数

钢带厚度

最大3.0mm

钢带宽度

最大200mm

储料量

最大200-300mm

送料速度

最大160m/min

电机功率

5.5kW

成型机

成型机——先将钢带矫平，然后通过辊轮成型为圆形。 焊接部分：确保焊缝方向一致；挤压——精确定径；焊接——采用专用高频电阻焊；清除焊缝即打磨；还包括产品水冷等工序。 成型机——将设备制成的圆管成型为矩形管或方管。

04

成型机

4 项参数

成型机组成

成型部分：送料-矫平-送料-1号水平辊-1号立辊-2H-2V-3H-3V-4H-4V-5V-5H-6V-6H-7V

传动方式

160kW电机通过减速机将动力传递至齿轮箱

水平成型

水平辊直径Φ60mm

立式成型

立辊直径Φ40mm

定尺切断设备

定尺切断设备——该设备可按规定尺寸自动切断产品。

专用输送机

定尺切断后，产品通过这台专用输送机送至指定位置。

生产线工作过程视频
