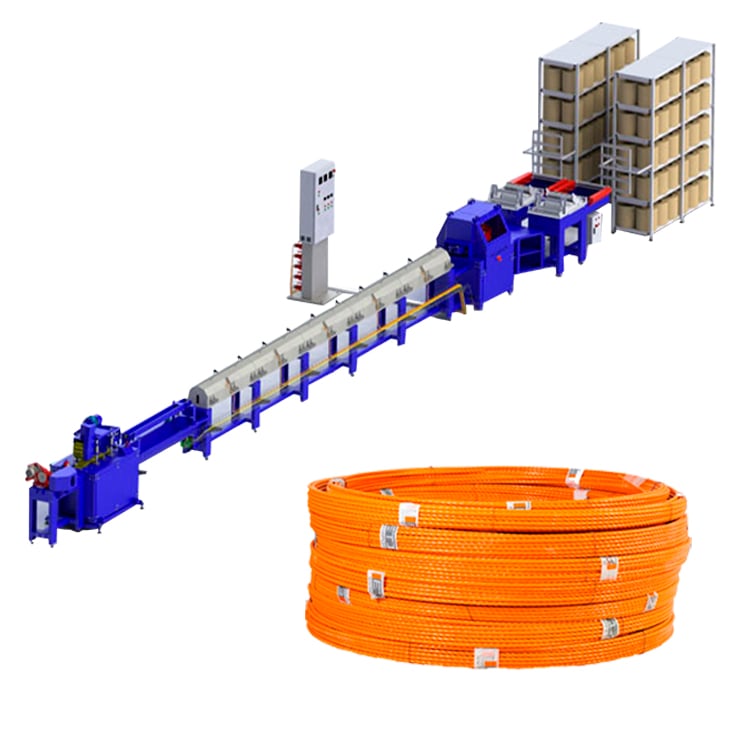

玻璃纤维复合筋生产线

复合筋（又称玻璃纤维增强塑料筋或复合材料筋）在全球建筑领域正逐步取代传统钢筋。FRP筋由超高强度玻璃纤维或玄武岩纤维与粘结树脂混合制成，所得的建筑级筋材性能优于钢筋。合成树脂作为纤维的粘结剂，在产品生产和使用过程中保护纤维免受机械作用和环境有害影响。

生产工艺

复合筋的生产工艺由几个主要阶段组成。首先，将连续纱线形式的玻璃纤维在专用容器中浸渍聚合物树脂，树脂中含有固化剂成分，使产品最终成为坚硬的固体。 复合材料完全浸透后，将粗纱送入成型模具，以获得一定直径的杆材。在其固化之前，将原料牵引通过聚合室并加热到一定温度。最后，在缠绕固定好的复合杆材上形成肋纹表面。表面缠绕肋纹的杆材进入烘干室，树脂在其中聚合固化。固化后，成品筋材进入冷却装置，随后按预定长度切断或卷绕成盘。 生产中使用两种主要组分：增强材料（粗纱）和粘结剂（环氧树脂或聚酯树脂）。这两种组分的比例约为80/20。在成品筋材中，粗纱承受机械载荷，树脂起基体作用，将载荷沿筋材全长均匀分布，并保护筋材免受外界因素影响。 生产线应安装在符合特定条件的厂房内：长度不少于50米，层高不低于2.5米（建议不低于3米），设备安装区域的地面高差不应超过4-5。排风通风量应不少于每分钟200-250升。厂房内空气温度应不低于16-18°C。 生产过程需要以下原料： 1）玻璃纤维纱 2）树脂 3）固化剂 4）促进剂 生产工序 1. 玻璃纤维纱筒专用纱架 2. 玻璃纤维纱加热室 3. 热浸胶部分 4. 成型部分 5. 专用固化炉 6. 水冷及风冷槽 7. 牵引部分 8. 切割部分 9. 自动收卷设备 通过以下示意图，您可以更好地了解这些部分

1. 玻璃纤维纱筒专用纱架

该设备由可放置48个纱筒的专用架台和按顺序输送纱线的部件组成。架台两侧敞开，便于将用完的纱筒更换为新纱筒。

2. 玻璃纤维纱加热室

该部分外部结构采用低导热材料制成，内设加热元件。其作用是通过均匀分布、加热并保持最佳湿度，使纱线平整、干燥，以便与聚合物粘结剂充分浸渍。

3. 热浸胶部分

复合材料生产并不难，但需要细致的工作，为此需要专用设备，其中之一就是树脂专用胶槽。该设备用于将多股复合玻璃纤维纱浸渍胶料。其外观类似一个无涂层钢槽，由过滤架和浸没框架组成。 没有树脂浸胶部分，就无法完整地生产复合筋。 浸胶部分采用耐碱的专用不锈钢材料制成。胶槽容积经过优化设计，既能保持聚合物粘结剂的重要特性（流动性、固化速度、温度），又能使纱束充分浸透，同时借助末端挤压系统降低树脂消耗。该装置用于纱线理顺、树脂浸渍和挤胶，由理纱装置、浸胶槽和挤出多余胶料的工具组成。

4. 成型部分

表面螺旋肋纹成型装置是生产线最重要的部件之一。采用无需经常维修的高强度组件制造。用于以精确的缠绕节距缠绕各规格的螺纹筋。螺纹缠绕的角度和精确的张力系数可确保杆材呈严格的圆柱形，并排出筋材中的空气。螺纹张力可调，双缠绕。大容量线轴可连续工作5小时。

5. 专用固化炉

为保证筋材连续生产，需要购置固化炉。该设备的特点是炉内温度可长时间保持。成品玻璃纤维筋的烘干和定型在炉内完成。设备底部装有专用加热部件，通常均匀布置。专门的隔室有助于通风正常运行。隧道式烘干炉是一种节能可靠的设备。设备可按加热方式（燃气、电等）区分。

6. 水冷及风冷槽

复合筋在高温条件下生产，因此需在出口处对成品进行冷却。每套玻璃纤维筋生产设备都配有水冷装置，为避免温度骤变和产生生产缺陷，在冷却前先用温水浇淋热的成品。出口处的玻璃纤维筋获得所需的密实度。正确生产玻璃纤维制品需要考虑持续供水的需要，审慎选择厂房大小和相应的配套设施，须具备供水、排水和通风系统。 装有冷却液的槽体，产品从中穿过逐渐冷却。在此阶段，复合筋已具备最佳的强度指标。 封闭式水冷装置用于冷却筋材。由金属框架、排水用金属槽构成，并配有过滤器和输送冷却水的水泵

7. 牵引部分

牵引装置决定牵引力和牵引速度，并设定最大牵引力。设备的牵引装置还根据设定的产品最大长度和宽度进行控制。成品长度通过设备设置确定，切割范围和运行所需功率在受控区段内实现。

8. 切割部分

用于将成品筋材按一定长度切断。该机构由移动部分和固定部分组成。凭借对筋材的同步夹紧和高速切割，可确保任何工艺直径的筋材切口精确、平整光滑。切割装置由计米器控制。

9. 自动收卷设备

自动收卷部分——在玻璃纤维筋生产中，可在一侧卸下成卷的同时，在另一侧缠绕新卷。这是一个连续的自动化过程，可显著减轻操作人员的负担，并通过工艺自动化减少用工人数。 通过以上工序，即可获得新型玻璃纤维复合筋。请记住，我们公司始终为您提供最好的产品。
